Gasversorgungssysteme für Gase höchster Reinheit: Konstruktionsprinzipien, Komponenten und industrielle Anwendungen

Gassysteme für ultrahochreine Gase stellen eine entscheidende Schlüsseltechnologie in Branchen dar, in denen bereits Verunreinigungen im Spurenbereich die Produktqualität, die Prozessausbeute oder die Sicherheit beeinträchtigen können. Ein Gassystem für ultrahochreine Gase ist darauf ausgelegt, Spezial- und Prozessgase von den Vorratsbehältern zu den Verbrauchsstellen zu transportieren und dabei Reinheitsgrade im Bereich von typischerweise 99,999 % (5N) bis 99,9999 % (6N) oder höher, wobei die Verunreinigungskonzentrationen im Bereich von Teilen pro Milliarde (ppb) oder Teilen pro Billion (pptr) liegen. Diese Systeme sind in der Halbleiterfertigung, der Synthese fortschrittlicher Werkstoffe, der pharmazeutischen Produktion und in der Analysetechnik unverzichtbar.

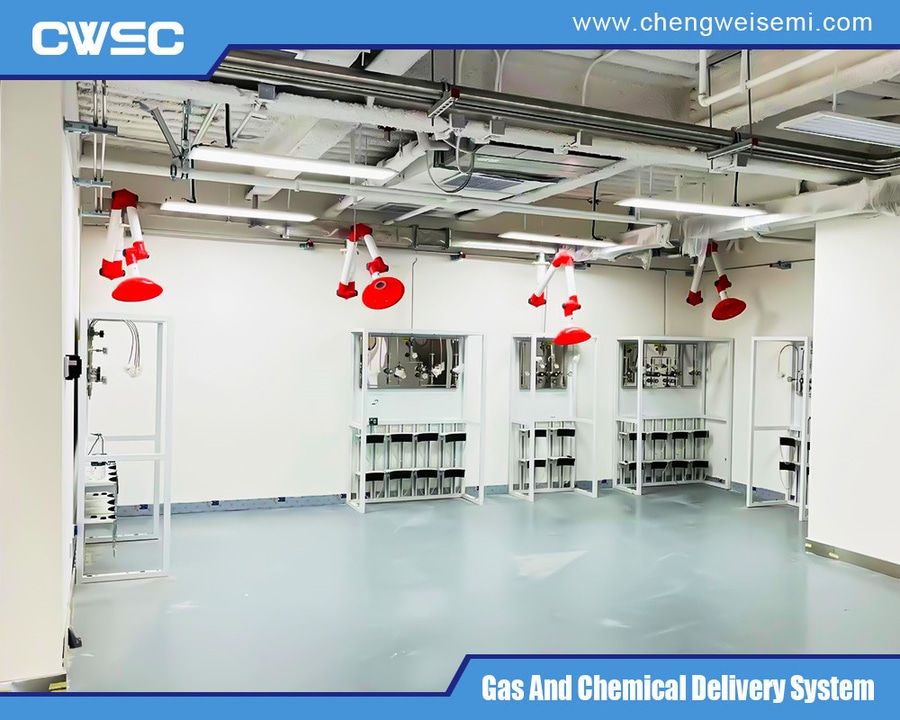

Gasversorgungssystem für ultrahochreine Gase
Gasversorgungssystem für ultrahochreine Gase
Grundlagen der Anforderungen an ultrahochreine Gase
Gase wie Stickstoff, Argon, Helium, Wasserstoff, Sauerstoff und verschiedene reaktive Spezialgase werden routinemäßig in ultrahochreiner Qualität benötigt. In der Halbleiterfertigung können Restfeuchte, Sauerstoff, Kohlenwasserstoffe oder Metallpartikel in Konzentrationen von mehr als einigen Teilen pro Milliarde zu Defekten in Epitaxieschichten, Gate-Oxiden oder Verbindungen führen. Folglich muss das Versorgungssystem für ultrahochreine Gase eine Kontamination aus der Gasflasche oder der Großbehälterquelle über jeden Abschnitt des Verteilungsnetzes hinweg verhindern.

Die Reinheit wird durch eine Kombination aus Materialauswahl, Oberflächenvorbereitung, Komponentenauslegung und kontinuierlicher Überwachung gewährleistet. Die Systemarchitektur beginnt typischerweise an der Gasquelle – Hochdruckflaschen, Rohrtrailer oder Flüssiggastanks – und endet am Prozessgerät oder Laborinstrument. Zwischen diesen Punkten befinden sich Druckregler, Reiniger, Filter, Ventile, Schläuche, Armaturen sowie Abgas- oder Entlüftungssysteme, die alle unter kontrollierten Bedingungen konstruiert und montiert werden.

Kernkomponenten eines Versorgungssystems für ultrahochreine Gase
Ein vollständiges Versorgungssystem für ultrahochreine Gase besteht aus mehreren voneinander abhängigen Teilsystemen.

Quelle und Primärregelung. Spezialgasflaschen sind mit hochintegrierten Ventilen ausgestattet, häufig in Membran- oder Balgabdichtungsausführung, um das Innenvolumen zu minimieren und elastomere Dichtungen zu vermeiden, die ausgasen können. Primärregler reduzieren den Flaschendruck unter Wahrung der Reinheit; sie verfügen über elektropolierte Edelstahlgehäuse, Metall-auf-Metall-Dichtungen und eine minimale benetzte Oberfläche. Bei Großsystemen können Verdampfungs- und Primärreinigungsstufen bereits an der Quelle integriert sein.

Reinigung und Filtration. Inline-Gasreiniger entfernen Restverunreinigungen wie Feuchtigkeit, Sauerstoff, Kohlenwasserstoffe und Kohlendioxid. Je nach Gaschemie werden getterbasierte, katalytische oder Adsorptionsreiniger ausgewählt. Partikelfilter mit einer Nennfeinheit von 0,003 µm oder feiner fangen Aerosole und Metallpartikel auf, die von Ventilen oder Reglern erzeugt werden. Diese Komponenten bestehen in der Regel aus Edelstahl 316L oder hochentwickelten Legierungen, deren Innenflächen auf weniger als 10 µin Ra (mittlere Rauheit) bearbeitet und elektropoliert sind, um Adsorptionsstellen zu reduzieren.

Verteilungsnetz. Das Rückgrat des Versorgungssystems für ultrahochreine Gase bildet das Rohr- und Fittingnetz. Nahtlose Rohre aus Edelstahl 316L oder 316L VIM/VAR mit elektropolierten Innenflächen sind der Industriestandard. Orbitalschweißnähte oder Fittings mit Metall-Dichtungs-Flanschdichtung (VCR-Ausführung) sorgen für leckdichte, partikelarme Verbindungen. Totraumvolumina werden durch eine sorgfältige Anordnung minimiert, um Stagnation und eine daraus resultierende Kontamination zu verhindern. Für hochreaktive Gase können spezielle Werkstoffe wie Hastelloy oder beschichtete Rohre zum Einsatz kommen.

Sekundäre Druckregelung und Versorgung am Verwendungsort. Am Verwendungsort sorgen Sekundärregler, Massendurchflussregler und Absperrventile für eine präzise Druck- und Durchflussregelung. Diese Geräte müssen geringe Leckraten (typischerweise <1×10⁻⁹ atm·cc/s Helium), minimale Partikelbildung und Korrosionsbeständigkeit aufweisen. Automatische Umschaltverteiler gewährleisten eine unterbrechungsfreie Versorgung bei Verwendung mehrerer Gasflaschen und verfügen über Spülsequenzen, die das Eindringen von Umgebungsluft verhindern.

Überwachung und Steuerung. Die kontinuierliche Reinheitsüberwachung erfolgt durch Restgasanalysatoren, Feuchtigkeitssensoren, Sauerstoffanalysatoren und Partikelzähler, die in das Versorgungssystem für ultrahochreine Gase integriert sind. Druckwandler, Temperatursensoren und Durchflussmesser liefern Daten an übergeordnete Leitsysteme, die Alarme oder automatische Abschaltungen auslösen, wenn Parameter von den Sollwerten abweichen. Spül- und Entlüftungssysteme, die häufig Stickstoff oder Argon verwenden, halten einen Überdruck aufrecht oder ermöglichen die sichere Entleerung von Prozessleitungen.

Überlegungen zu Konstruktion und Fertigung
Die erfolgreiche Implementierung eines Versorgungssystems für ultrahochreine Gase erfordert die konsequente Berücksichtigung von Materialwissenschaft, Strömungsdynamik und sauberen Fertigungsverfahren. Die Oberflächenrauheit beeinflusst direkt die Adsorption und Desorption von Verunreinigungen; durch Elektropolieren mit anschließender Passivierung entsteht eine chromreiche Oxidschicht, die die Reaktivität verringert. Alle Komponenten werden unter Reinraumbedingungen gereinigt, getrocknet und verpackt, oft zertifiziert nach ISO-Klasse 5 oder besser.

Helium-Dichtheitsprüfungen mit Leckraten unter 1×10⁻⁹ atm·cc/s sind sowohl für einzelne Komponenten als auch für fertige Baugruppen Standard. Die Partikelzählung unter strömenden Gasbedingungen bestätigt die Reinheit. Die Materialverträglichkeit muss für jedes Gas geprüft werden: Bei Wasserstoff ist auf Versprödung zu achten, während korrosive Gase wie Chlorwasserstoff oder Ammoniak spezielle Legierungen oder Beschichtungen erfordern.

Bei der Systemauslegung werden kurze, durchgehende Leitungsstrecken mit sanften Biegungen bevorzugt, um Druckverluste und Turbulenzen zu minimieren, die Partikel erzeugen könnten. Das Wärmemanagement verhindert Kondensation in Leitungen, die Gase mit hohen Taupunkten oder aus kryogenen Quellen transportieren. Sicherheitsverriegelungen, Überströmventile und die Überwachung toxischer Gase sind dort integriert, wo gefährliche Gase gehandhabt werden, um sicherzustellen, dass die Reinheitsziele die Sicherheit des Personals oder der Anlage nicht gefährden.

Branchenübergreifende Anwendungen
In der Halbleiterfertigung liefern ultrahochreine Gasversorgungssysteme Prozessgase für die chemische Gasphasenabscheidung, das Ätzen, die Ionenimplantation und das Tempern. Ertragssteigerungen um mehrere Prozentpunkte wurden auf die Reduzierung gasgebundener Verunreinigungen zurückgeführt. In der Pharma- und Biotechnologiebranche liefern diese Systeme Stickstoff und Sauerstoff für die Inertisierung, die Durchperlung und die Steuerung von Bioreaktoren, wo mikrobiologische oder chemische Reinheit von größter Bedeutung ist. Analyselabore sind auf hochreine Träger- und Detektorgase für die Gaschromatographie und Massenspektrometrie angewiesen, um niedrige Nachweisgrenzen zu erreichen. Neue Anwendungen in der additiven Fertigung, der Quantencomputerforschung und der Brennstoffzellenproduktion erweitern die Nachfrage nach zuverlässigen Gasversorgungssystemen für ultrahochreine Gase weiter.

Bewährte Verfahren im Betrieb und Wartung
Die langfristige Leistungsfähigkeit eines Gasversorgungssystems für ultrahochreine Gase hängt von disziplinierten Betriebsabläufen ab. Der Austausch von Gasflaschen erfolgt nach strengen Spülprotokollen unter Verwendung von gereinigtem Inertgas, um das Eindringen von Luft zu verhindern. Regelmäßige Reinheitszertifizierungen an mehreren Punkten im Netzwerk erkennen eine Verschlechterung der Reinigungsgeräte oder Filter. Die Zeitpläne für den Austausch von Komponenten basieren auf dem kumulierten verarbeiteten Gasvolumen und nicht allein auf der Kalenderzeit. Die Dokumentation von Materialzertifikaten, Schweißplänen und Dichtheitsprüfprotokollen unterstützt Qualitätsaudits und die Fehlerbehebung im Prozess.

Herausforderungen und kontinuierliche Verbesserung
Trotz ausgereifter Technologie bleiben Herausforderungen bestehen. Die Partikelbildung durch mechanischen Verschleiß von Ventilen und Reglern, die Permeation durch Polymerdichtungen (sofern diese noch verwendet werden) sowie Kreuzkontaminationen beim Gaswechsel erfordern kontinuierliche technische Aufmerksamkeit. Kostendruck treibt die Bemühungen voran, den Platzbedarf und den Energieverbrauch zu senken und gleichzeitig die Leistung aufrechtzuerhalten. Fortschritte in der Sensortechnologie ermöglichen die Echtzeit-Erkennung von Verunreinigungen bei niedrigeren Konzentrationen, was eine vorausschauende Wartung anstelle eines reaktiven Austauschs ermöglicht.

Die Materialforschung untersucht weiterhin neue Legierungen, Oberflächenbehandlungen und additiv gefertigte Komponenten, die die innere Oberfläche weiter reduzieren und die Schweißbarkeit verbessern. Die Integration in Anlagenmanagementsysteme und digitale Zwillinge unterstützt die Optimierung von Durchflussraten, Druckstabilität und Reinheit in großen Anlagen mit mehreren Werkzeugen.

Gasversorgungssystem für ultrahochreine Gase
Gasversorgungssystem für ultrahochreine Gase
Fazit
Ein Versorgungssystem für ultrahochreine Gase ist weit mehr als eine Ansammlung von Rohren und Ventilen; es ist ein sorgfältig konstruiertes Kontinuum, das darauf ausgelegt ist, die Integrität der Gase von der Quelle bis zum Prozess zu bewahren. Durch die Auswahl geeigneter Werkstoffe, präzise Fertigung, gründliche Reinigung und kontinuierliche Überwachung erreichen diese Systeme die Reinheitsgrade, die von der modernen Hightech-Fertigung gefordert werden. Da die Geometrien der Bauelemente immer kleiner werden, die analytische Empfindlichkeit zunimmt und neue Anwendungen entstehen, werden die Leistungsanforderungen an Gasversorgungssysteme für ultrahochreine Gase weiter steigen. Ingenieure und Anlagenplaner, die die hier beschriebenen Prinzipien beherrschen, sind in der Lage, zuverlässige, kontaminationsfreie Gasversorgungen bereitzustellen, die die Produktqualität und die Prozessfähigkeit über Jahre hinweg sichern.
