Präzisions-Spezialgasregler für Analysegeräte – die unsichtbaren Wächter der Datenintegrität

In der anspruchsvollen Welt der analytischen Chemie, wo Messungen im Bereich von Teilen pro Milliarde (ppb) oder sogar Teilen pro Billion (ppt) über kritische Entscheidungen entscheiden, wird jede Komponente der Instrumentenkette hinsichtlich ihres Beitrags zu Genauigkeit, Präzision und Zuverlässigkeit genauestens geprüft. Massenspektrometer, Chromatographen und optische Detektoren stehen zwar oft im Rampenlicht, doch ihre Leistungsfähigkeit basiert grundlegend auf einem unscheinbaren, aber überaus wichtigen Bauteil: dem Präzisions-Spezialgasregler . Weit mehr als ein einfaches Druckminderungsventil bilden diese Regler die erste und wichtigste Schnittstelle zwischen der Hochdruckgasflasche und dem empfindlichen Analysegerät. Sie sind die stillen Hüter der Datenintegrität und liefern hochreines, chemisch konsistentes und druckstabiles Gas – die Lebensader präziser Analysen.

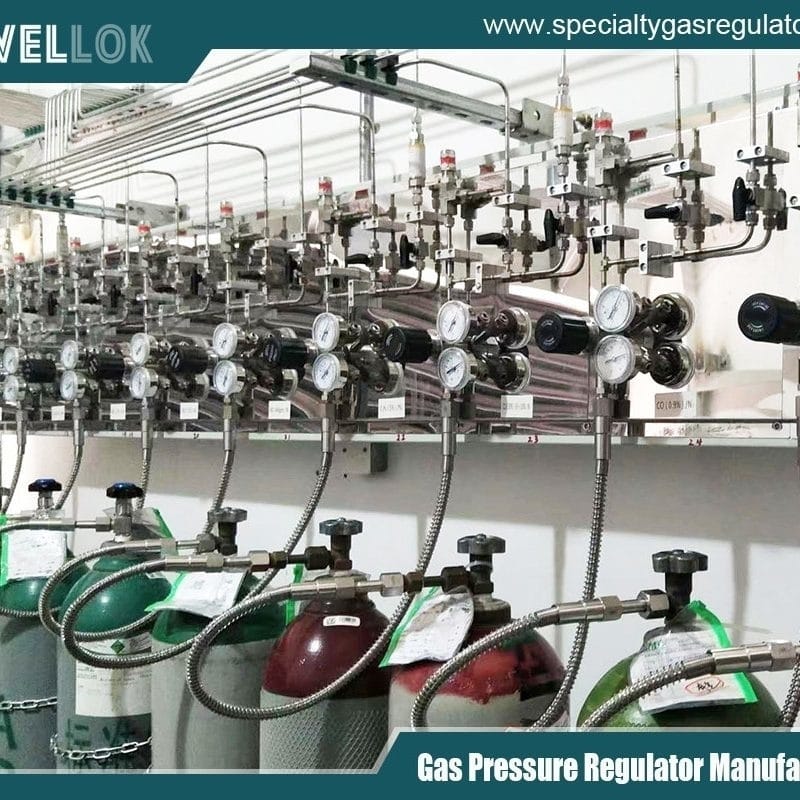

Membranventile und Druckminderer aus ultrahochreinem (UHP) Edelstahl 316L
Die entscheidende Rolle: Mehr als nur Druckreduzierung

Analytische Verfahren wie Gaschromatographie (GC), Gaschromatographie-Massenspektrometrie (GC-MS), optische Emissionsspektrometrie mit induktiv gekoppeltem Plasma (ICP-OES/MS) und verschiedene Detektorgase (z. B. für Flammenionisationsdetektoren, FIDs) benötigen Spezialgase von höchster Reinheit. Diese Gase – darunter Reinstluft, hochreines Helium als Trägergas, Wasserstoff als Brenngas, Argon für ICP und eine Reihe von Kalibriergasgemischen – müssen unverfälscht und unverändert in das Messgerät gelangen.

Ein herkömmlicher Industrieregler ist für diese Aufgabe ungeeignet. Seine internen Komponenten können Verunreinigungen ausgasen, seine Elastomerdichtungen können aufquellen und Kohlenwasserstoffe freisetzen, und seine Druckregelung kann zu grob sein, was zu Durchflussschwankungen führt, die sich als Basislinienverschiebung oder Verschiebungen der Retentionszeit in einem Chromatogramm bemerkbar machen. Ein Präzisions-Spezialgasregler ist speziell dafür entwickelt, diese Fehler zu vermeiden. Seine Hauptaufgabe ist dreifach:

Reinheitsgehalt: Um die Gaszusammensetzung beim Verlassen der Flasche zu erhalten und keine zusätzlichen Verunreinigungen einzubringen.
Präzise Druckregelung: Um trotz Schwankungen im Zylinderdruck einen stabilen, wiederholbaren Auslassdruck zu gewährleisten und so gleichbleibende Durchflussmengen sicherzustellen.
Sicherheit und Integrität: Um den hohen Druck sicher einzudämmen und eine Rückdiffusion von atmosphärischen Verunreinigungen in den Gasstrom zu verhindern.

Konstruktion und Entwicklung: Ein tiefer Einblick in die Präzision

Die außergewöhnliche Leistungsfähigkeit dieser Präzisions-Spezialgasregler beruht auf sorgfältigen Designentscheidungen in Bezug auf Materialien, Mechanik und Geometrie.

Baumaterialien:
Edelstahl (316L oder 316L VIM/VAR): Der Standard für medienberührende Teile. 316L bietet hervorragende Korrosionsbeständigkeit. Für anspruchsvollste Anwendungen (z. B. in der Halbleiterindustrie oder bei der Spurenanalytik) werden Regler aus 316L verwendet, die einem Vakuuminduktionsschmelz- und Vakuumlichtbogenumschmelzverfahren (VIM/VAR) unterzogen wurden. Dieses Verfahren reduziert Einschlüsse und Poren drastisch und erzeugt eine ultra-glatte, passive Oberfläche, die die Adsorption und Desorption von Feuchtigkeit und anderen Verunreinigungen minimiert.
Membranen: Das Herzstück des Druckregelmechanismus. Während Elastomermembranen (z. B. Buna-N, Viton®) in Standardreglern üblich sind, verwenden Präzisionsregler häufig Edelstahlmembranen. Metallmembranen eliminieren das Risiko von Permeation, Ausgasung von Weichmachern und Reaktionen mit aggressiven Gasen. Sie gewährleisten eine hermetische Abdichtung und trennen die Federkammer vollständig vom Gasstrom.
Dichtungen: Wo Dichtungen erforderlich sind, kommen moderne Polymere wie PTFE (Teflon®) oder Kalrez® (Perfluorelastomer) zum Einsatz. Diese Werkstoffe bieten hervorragende chemische Beständigkeit, geringe Ausgasung und Kompatibilität mit einer Vielzahl von Spezialgasen, einschließlich korrosiver und aggressiver Substanzen wie HCl, H₂S oder Silanen.
Oberflächenfinish: Die inneren Kanäle werden auf eine hohe Oberflächengüte (z. B. 10Ra oder besser) poliert, um die Oberfläche zu reduzieren, an der sich Verunreinigungen anlagern und später wieder freigesetzt werden könnten – ein Phänomen, das als „Memory-Effekt“ bekannt ist.
Innenvolumen und Spülbarkeit:
Präzisionsregler sind mit minimalem Innenvolumen („Totvolumen“) konstruiert, um ein schnelles und effizientes Spülen zu ermöglichen. Dies ist beim Flaschenwechsel unerlässlich, um Kreuzkontaminationen oder lange Ausgleichszeiten zu vermeiden. Einige Modelle verfügen über Spülöffnungen, die einen Querstrom oder eine Durchspülung des Reglerinneren ermöglichen und so sicherstellen, dass reinstes Gas den Auslass erreicht.
Druckkontrollmechanismus:
Die Stabilität des Ausgangsdrucks ist von entscheidender Bedeutung. Für höchste Stabilität wird üblicherweise eine zweistufige Regelung eingesetzt. Die erste Stufe gleicht den großen, variablen Druckabfall vom Zylinderdruck (z. B. 2000 psi) auf einen Zwischendruck aus; die zweite Stufe sorgt für einen feinen, stabilen Ausgangsdruck (z. B. 50 psi). Durch den Einsatz einer großen, empfindlichen Membran und präzise gefertigter Ventilsitze wird der Druckabfall kompensiert und der eingestellte Druck auch bei sinkendem Eingangsdruck aufrechterhalten.
Gasspezifisches Design:
Ein „Einheitsansatz“ ist inakzeptabel. Regler sind häufig auf bestimmte Gasgruppen zugeschnitten:
Edelgase (He, Ar, N₂): Verwenden Sie Standard-Edelstahl- und Metallmembranen.
Korrosive Gase (HCl, HBr, NH₃)₃): Sie zeichnen sich durch eine Konstruktion komplett aus Edelstahl oder Monel aus, verfügen über kompatible Dichtungen und können eine Membran verwenden, die die Federkammer vom Gas isoliert.
Pyrophore Gase (Silan, Phosphin): Um eine Zündung stromaufwärts zu verhindern, sollten spezielle Konstruktionen mit integrierten Rückschlagventilen und Flammendurchschlagsicherungen eingesetzt werden.
Giftige Gase: Oftmals sind sie Bestandteil eines separaten, vollständig geschlossenen Gasschranksystems mit Überströmventilen und zusätzlichen Sicherheitsabsperrvorrichtungen.

Wichtigste Auswahlkriterien für die Bewerbung

Die Auswahl des richtigen Reglers ist ein systematischer Prozess. Eine Fehlwahl kann zu fehlerhaften Daten, Geräteschäden oder Sicherheitsrisiken führen.

Gasart und Reinheit: Das Reglermaterial muss der Korrosivität und Reaktivität des Gases entsprechen. Die erforderliche Gasreinheit (z. B. 99.9999 % vs. 99.999 %) bestimmt den Reinheitsgrad (VIM/VAR vs. Standard 316L).
Anforderungen an den Ein- und Auslassdruck: Stellen Sie sicher, dass der maximale Eingangsdruck (MIP) des Reglers den Zylinderdruck übersteigt und sein Ausgangsdruckbereich die Anforderungen des Messgeräts abdeckt. Die Genauigkeit des Lieferdrucks (Ausgangsdruck) liegt bei Präzisionsgeräten typischerweise bei ±1–5 % des Skalenendwerts.
Durchflusskapazität (Cv): Der Regler muss so dimensioniert sein, dass er den erforderlichen Durchfluss ohne übermäßiges Absacken oder Blockieren liefert. Eine zu geringe Dimensionierung schränkt den Durchfluss ein; eine zu große Dimensionierung kann bei geringen Durchflüssen zu einer ungenauen Regelung führen.
Leckageintegrität: Achten Sie auf die spezifizierten Leckraten, sowohl intern (von der Hoch- zur Niederdruckseite) als auch extern, oft angegeben in Helium atm cm³/s. Bei Ultraspurenanalysen ist die Dichtheit der externen Leckagen entscheidend, um zu verhindern, dass atmosphärischer Sauerstoff, Stickstoff oder Feuchtigkeit die Probe oder den Trägergasstrom verunreinigen.
Anschlüsse: Gewährleisten Sie die Kompatibilität mit Zylinderventilen (CGA-, DIN-, BS-Anschlüsse) und Instrumenteneinlassverschraubungen (z. B. 1/4″ oder 1/8″ VCJ®, Swagelok®).
Sicherheitsvorrichtungen: Je nach Gasart werden Merkmale wie eingebaute Druckentlastungseinrichtungen (PRDs), Rückschlagventile und gefilterte Entlüftungsöffnungen unerlässlich.

Anwendungen in verschiedenen analytischen Bereichen

GC & GC-MS: Eine stabile und saubere Versorgung mit Helium als Trägergas ist unerlässlich. Verunreinigungen oder Druckschwankungen verursachen Rauschen im Basisliniensignal, verschobene Retentionszeiten und Geisterpeaks und beeinträchtigen somit die qualitative und quantitative Analyse. Spezielle, hochreine Regler für Trägergas, Brennstoffgas (H₂) und Oxidationsmittelgas (Zero Air) sind zwingend erforderlich.
ICP-OES/MS: Dieses Verfahren benötigt viel Argon (bis zu 15–20 l/min). Der Regler muss diesen hohen Durchfluss bewältigen und gleichzeitig die Stabilität gewährleisten, da die Plasmastabilität die Empfindlichkeit und Präzision direkt beeinflusst. Jegliche Kohlenwasserstoffverunreinigung kann zu kohlenstoffbasierten, mehratomigen Störungen führen.
Pharmazie und Biowissenschaften: Bei Verfahren wie der Headspace-GC oder der Reaktionsüberwachung, bei denen präzise Gasmischungen oder reaktive Gase wie Wasserstoff verwendet werden, ist eine spezielle, kontaminationsfreie Regelung erforderlich, um Chargenkonsistenz und Produktsicherheit zu gewährleisten.
Umweltüberwachung: Kontinuierliche Emissionsmessgeräte (CEMs) und Umgebungsluftanalysatoren verwenden Kalibriergasgemische, die Spuren von SO₂, NOx oder VOCs enthalten. Die Regulierungsbehörde muss diese Gemische bereitstellen, ohne dass die zu analysierenden Stoffe adsorbiert werden, da dies zu ungenauen Kalibrierungs- und Messergebnissen führen würde.
Halbleiterfertigung: Die anspruchsvollsten Umgebungen. Prozesse wie die chemische Gasphasenabscheidung (CVD) verwenden hochreine (UHP) und oft gefährliche Gase (z. B. Arsin). Regler sind hier Bestandteil integrierter Gassysteme (IGS) mit höchster Integrität, extrem niedrigem Innenvolumen und Partikelfiltration bis in den Submikrometerbereich.

Installation, Wartung und Best Practices

Selbst die besten Regulierungsmechanismen können bei falscher Handhabung versagen. Korrekte Vorgehensweise ist daher entscheidend.

Installation: Verwenden Sie für den Flaschenanschluss stets eine neue, gasbeständige Dichtung. Entlüften Sie den Regler vor dem Anschluss an das Gerät, indem Sie das Flaschenventil bei geöffnetem Reglerausgang (sicher in eine Abzugshaube oder ins Freie) kurz öffnen und schließen.
Widmung: Sobald der Regler für ein bestimmtes Gas oder Gemisch verwendet wurde, sollte er dauerhaft diesem Gas zugeordnet werden. Kennzeichnen Sie ihn deutlich.
Lecksuche: Überprüfen Sie regelmäßig alle Verbindungen mit einem für das verwendete Gas zugelassenen Lecksuchgerät.
Wartung: Beachten Sie die Herstellerrichtlinien. Verschmutzte oder beschädigte Regler sollten zur fachgerechten Reinigung und Reparatur an den Hersteller zurückgesendet und nicht intern repariert werden.

Die Zukunft: Intelligente Regulierungsbehörden und verbesserte Integration

Die Entwicklung hin zu mehr Kontrolle und Datentransparenz schreitet voran. Intelligente Regler mit integrierten Druckmessumformern, Temperaturkompensation und digitaler Kommunikation (z. B. über Modbus, DeviceNet oder drahtlose Protokolle) gewinnen an Bedeutung. Sie liefern Druckdaten in Echtzeit, erfassen den Verbrauch für einen vorausschauenden Flaschenwechsel, protokollieren die Leistung und lassen sich sogar in die Steuerungssoftware des Geräts integrieren. So entsteht ein vollständig überwachtes und gesteuertes Gasversorgungssystem.

Hochdruck-Stickstoff-Gastankregler

Fazit

Auf der Suche nach eindeutigen Analyseergebnissen ist der Präzisions-Spezialgasregler eine grundlegende, wenn auch oft übersehene Säule des Erfolgs. Er ist ein Meisterwerk fokussierter Ingenieurskunst, in dem Materialwissenschaft, mechanische Konstruktion und Anwendungswissen zusammenfließen. Indem er die reine und stabile Zufuhr der Gase gewährleistet, die für Trennung, Ionisierung und Detektion benötigt werden, bilden diese Geräte die Basis für die analytische Validität. Für jeden Wissenschaftler und Techniker ist die Wahl des richtigen Präzisionsreglers nicht nur eine Beschaffungsentscheidung – sie ist eine direkte Investition in die Glaubwürdigkeit ihrer Daten, die Effizienz ihres Labors und die Sicherheit ihrer Arbeitsabläufe. In der stillen, präzisen Welt der analytischen Instrumente ist der Regler wahrlich der wachsame Wächter am Tor.
