Im Bereich der Fluidsteuerungssysteme sind Präzision und Reinheit von höchster Bedeutung, insbesondere in Branchen, in denen selbst geringste Verunreinigungen zu schwerwiegenden Ausfällen oder einer beeinträchtigten Produktqualität führen können. Das UHP-Membranventil für niedrige Durchflussraten und niedrige Drücke ist eine Schlüsselkomponente, die speziell für diese hohen Anforderungen entwickelt wurde. UHP (Ultra High Purity) bezeichnet Systeme, die Gase oder Flüssigkeiten mit minimalen Verunreinigungen, oft im ppb-Bereich (Teile pro Milliarde), fördern. Diese Ventile sind für niedrige Durchflussraten und Niederdruckumgebungen ausgelegt und eignen sich daher ideal für Anwendungen in der Halbleiterfertigung, der pharmazeutischen Produktion und der Biotechnologie.

Das UHP-Niederdruck-Membranventil mit niedrigem Durchfluss arbeitet mit einer flexiblen Membran, die das Prozessmedium vom Betätigungsmechanismus des Ventils trennt. Diese Konstruktion gewährleistet, dass der Fluidweg frei von Verunreinigungen bleibt, da keine dynamischen Dichtungen oder Packungsmaterialien vorhanden sind, die Partikel oder Leckagen verursachen könnten. Typischerweise verarbeiten diese Ventile Drücke bis zu 150 psi und Durchflusskoeffizienten (Cv) bis hinunter zu 0.05 und ermöglichen so eine präzise Steuerung in sensiblen Prozessen. Ihre kompakte Bauweise und hohe Zuverlässigkeit machen sie unverzichtbar in Reinraumumgebungen, wo Platz begrenzt und maximale Verfügbarkeit entscheidend ist.

Dieser Artikel befasst sich eingehend mit den technischen Aspekten von UHP-Niederdruck-Membranventilen (Ultrahochdruck), insbesondere mit deren Konstruktion, Werkstoffen, Funktionsprinzipien, Anwendungsbereichen, Vorteilen, Wartungsaspekten und zukünftigen Entwicklungen. Durch das Verständnis dieser Ventile können Ingenieure und Techniker sie besser auswählen und in Reinstsysteme integrieren.




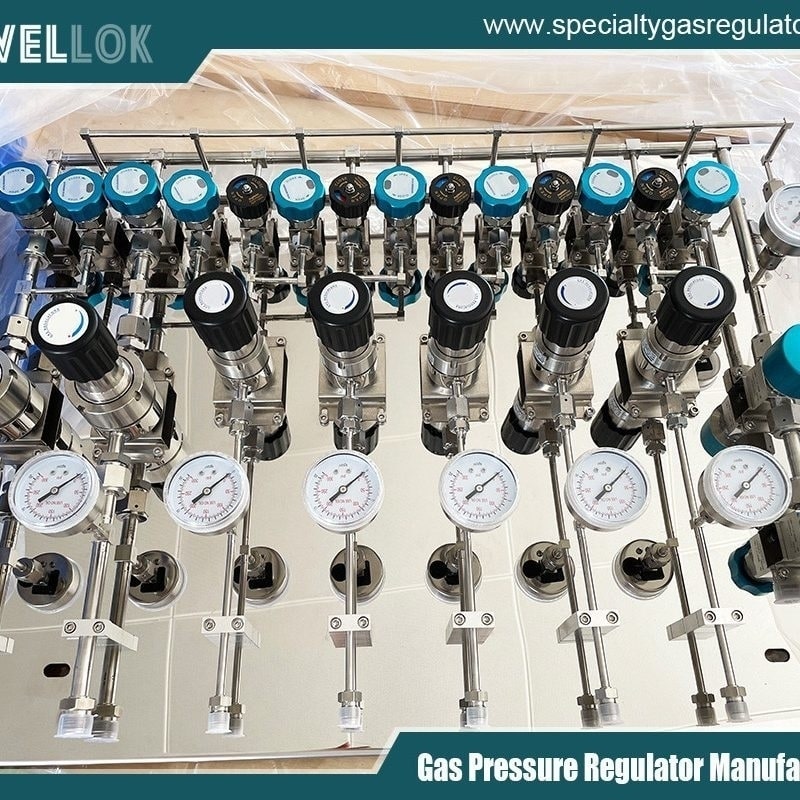

UHP-Membranventil mit niedrigem Durchfluss und niedrigem Druck
Gestaltung und Konstruktion

Das Kernprinzip eines UHP-Niederdruck-Membranventils mit geringem Durchfluss basiert auf seiner Membran, die sowohl als Dichtung als auch als Betätigungselement dient. Im Gegensatz zu herkömmlichen Kugel- oder Absperrventilen nutzt das Membranventil einen Überlauf oder ein sattelförmiges Gehäuse zur Durchflussregelung. Bei Niederdruckmodellen besteht die Membran häufig aus elastomeren Materialien oder mehrlagigen Verbundwerkstoffen, um wiederholter Biegung ohne Ausfall standzuhalten.

Ein typisches UHP-Niederdruck-Membranventil mit geringem Durchfluss verfügt über ein aus einem einzigen Edelstahlblock gefrästes Gehäuse, wodurch potenzielle Leckagestellen minimiert werden. Die Innenflächen sind elektropoliert, um eine Oberflächenrauheit (Ra) von weniger als 10 Mikrozoll zu erreichen. Dies reduziert die Partikelanhaftung und erleichtert die Reinigung. Die Betätigung des Ventils kann manuell über ein Handrad oder pneumatisch mittels Druckluft für die Fernsteuerung erfolgen.

Bei Konfigurationen mit geringem Durchfluss ist die Düsenöffnung bewusst klein – oft zwischen 1/8 Zoll und 1/4 Zoll –, um eine präzise Dosierung der Flüssigkeiten zu gewährleisten. Die niedrige Druckfestigkeit ermöglicht den Betrieb im Vakuum- bis Atmosphärendruckbereich; einige Modelle sind sogar für Differenzdrücke bis zu 1 psi geeignet. Federlose Konstruktionen sind bei UHP-Anwendungen üblich, um potenzielle Kontaminationsquellen durch Materialermüdung oder Korrosion zu vermeiden.

Zu den Schlüsselkomponenten gehören:

– Gehäuse: Hergestellt aus Edelstahl 316L oder dessen Varianten für Korrosionsbeständigkeit.

– Membran: Häufig eine firmeneigene Mischung aus PTFE (Polytetrafluorethylen) und Elastomeren für chemische Inertheit und Flexibilität.

– Haube: Beherbergt den Aktuator und ist abgedichtet, um das Eindringen von äußeren Verunreinigungen zu verhindern.

– Endverbindungen: Stirndichtungsfittings, wie z. B. VCJ- oder Rohrstumpfschweißverbindungen, gewährleisten leckagefreie Verbindungen in UHP-Systemen.

Diese Elemente werden unter Reinraumbedingungen montiert, um die Reinheitsstandards einzuhalten. Zur Überprüfung der Integrität werden Helium-Lecktests bis zu 1×10^-9 atm-cc/sec durchgeführt.



Materialauswahl

Bei UHP-Niederdruck-Membranventilen mit niedrigem Durchfluss ist die Materialwahl entscheidend, um die Kompatibilität mit aggressiven Chemikalien und die Reinheit zu gewährleisten. Hauptsächlich wird Edelstahl 316L verwendet, der eine ausgezeichnete Korrosionsbeständigkeit gegenüber Halogenen, Säuren und Basen bietet, die häufig in Ätzprozessen der Halbleiterindustrie eingesetzt werden.

Für höchste Reinheit verwenden Hersteller 316L VIM-VAR-Edelstahl (Vakuuminduktionsgeschmolzen – Vakuumlichtbogenumgeschmolzen). Dieses Verfahren reduziert Einschlüsse und Verunreinigungen und führt zu einem Material mit hervorragender Oberflächengüte und mechanischen Eigenschaften. Membranen sind typischerweise mehrlagig: Eine innere Schicht aus reinem PTFE für den Medienkontakt wird von einer EPDM- oder Viton-Deckschicht zur strukturellen Verstärkung getragen.

Bei einigen fortschrittlichen Modellen ist die Membran vollständig metallfrei und komplett verschweißt, um Ausgasungen zu vermeiden. Dichtungen und O-Ringe bestehen, sofern vorhanden, aus hochreinen Elastomeren wie Kalrez oder Chemraz, die auch unter rauen Umgebungsbedingungen beständig gegen Quellung und Zersetzung sind.

Die Materialauswahl hat direkten Einfluss auf die Leistungskennzahlen des Ventils, wie beispielsweise die Lebensdauer (oft über 1 Million Zyklen) und die Partikelbildung. Ein niedriger Schwefelgehalt im Stahl minimiert Lochfraß, während Elektropolier- und Passivierungsbehandlungen die passive Oxidschicht verstärken und so einen besseren Korrosionsschutz gewährleisten.



Funktionsprinzipien

Die Funktionsweise eines UHP-Niederdruck-Membranventils mit geringem Durchfluss ist einfach und dennoch äußerst effektiv für die Reinheitskontrolle. Im geschlossenen Zustand wird die Membran durch den Stellantrieb gegen das Wehr gepresst, wodurch eine hermetische Abdichtung entsteht. Zum Öffnen fährt der Stellantrieb zurück, sodass sich die Membran nach oben biegt und den Durchfluss ermöglicht.

Bei niedrigen Drücken nutzt das Ventil die Eigenelastizität der Membran anstelle hoher Federkräfte, wodurch Verschleiß und Partikelablösung reduziert werden. Die Durchflussregelung erfolgt durch Modulation der Stellantriebsposition; pneumatische Ausführungen bieten eine proportionale Regelung über Stellungsregler.

Dichtheit ist ein charakteristisches Merkmal dieser Ventile. Interne Leckagen werden durch die Membranbarriere verhindert, während externe Leckagen durch geschweißte oder metallische Dichtungen minimiert werden. Dank des optimierten Strömungswegs ist der Druckverlust am Ventil gering, wodurch es sich ideal für Anwendungen mit geringem Durchfluss eignet, bei denen Energieeffizienz entscheidend ist.

Thermische Aspekte spielen ebenfalls eine wichtige Rolle; diese Ventile sind für einen Betriebstemperaturbereich von -40 °C bis 150 °C geeignet, einige Modelle sind sogar für den Tieftemperaturbereich ausgelegt. In UHP-Systemen wird der Totraum des Ventils minimiert, um Spülzeiten zu verkürzen und Medienstagnation zu verhindern.



Anwendungen

UHP-Niederdruck-Membranventile mit niedrigem Durchfluss finden breite Anwendung in Branchen, die den Umgang mit kontaminationsfreien Flüssigkeiten erfordern. In der Halbleiterfertigung steuern sie die Zufuhr von Spezialgasen wie Silan, Ammoniak und Chlor für die Waferbearbeitung. Ihre Fähigkeit zu niedrigen Durchflussraten gewährleistet eine präzise Dosierung, die für gleichmäßige Abscheidungsschichten unerlässlich ist.

In der pharmazeutischen Industrie werden diese Ventile in Bioprozessanlagen zur Handhabung steriler Flüssigkeiten und Puffer eingesetzt. Ihre Beständigkeit gegenüber CIP- (Clean-in-Place) und SIP-Verfahren (Sterilize-in-Place) macht sie ideal für die Aufrechterhaltung aseptischer Bedingungen.

Anwendungen in der Biotechnologie umfassen die Verteilung von Zellkulturmedien und Chromatographiesysteme, wo der Betrieb unter niedrigem Druck Scherkräfte auf empfindliche Biomoleküle verhindert. In analytischen Instrumenten, wie beispielsweise Gaschromatographen, gewährleisten sie eine zuverlässige Probenisolierung.

Weitere Anwendungsgebiete sind die Photovoltaik-Fertigung für die Gaskontrolle bei der Dünnschichtabscheidung und die Luft- und Raumfahrt für den Umgang mit hochreinen Treibstoffen. Ihre Vielseitigkeit beruht auf anpassbaren Konfigurationen, die die Integration in modulare Systeme ermöglichen.



Vorteile gegenüber anderen Ventiltypen

Im Vergleich zu Nadelventilen oder Balgventilen bietet das UHP-Niederdruck-Membranventil für niedrige Durchflussmengen eine höhere Reinheit und einfachere Wartung. Nadelventile können Partikel aus der Spindelpackung einbringen, während Balgventile mit der Zeit ermüden können.

Die Membrankonstruktion gewährleistet ein zuverlässiges Absperren mit minimalem Drehmoment und reduziert so die Ermüdung des Bedieners bei manuellen Modellen. Das geringe Innenvolumen minimiert den Medienverlust beim Spülen – ein kostensparendes Merkmal bei teuren Gassystemen.

Die Zuverlässigkeit wird durch das Fehlen von Gleit- oder Rotationsteilen im Fluidweg erhöht, was zu geringeren Ausfallraten führt. Hinsichtlich der Kosten ist die anfängliche Investition zwar möglicherweise höher, die lange Lebensdauer und die reduzierten Ausfallzeiten rechtfertigen jedoch die Ausgaben.



Wartung und Installation

Eine fachgerechte Installation ist entscheidend für die optimale Leistung von UHP-Niederdruck-Membranventilen mit geringem Durchfluss. Die Ventile sollten so montiert werden, dass die Betätigung problemlos möglich ist und Spannungen an den Anschlüssen vermieden werden. Orbitalschweißen der Rohrenden gewährleistet leckagefreie Verbindungen.

Die Wartung umfasst den regelmäßigen Austausch der Membran, typischerweise alle 500,000 bis 1,000,000 Zyklen, abhängig von Medium und Bedingungen. Es werden Sichtprüfungen auf Risse oder Verfärbungen sowie Dichtheitsprüfungen mittels Massenspektrometern empfohlen.

Zu den Reinigungsverfahren gehören Spülungen mit Reinstwasser und Stickstoff, um Rückstände zu entfernen. Bei pneumatischen Modellen sollte auf eine Schmierung der Aktuatoren verzichtet werden, um die Ausbreitung von Verunreinigungen zu verhindern.

Die Behebung häufiger Probleme, wie z. B. klemmende Membranen, deutet oft auf Überdruck oder inkompatible Medien hin. Die Einhaltung der Herstellervorgaben gewährleistet eine lange Lebensdauer.



Future Trends

Da die Industrie immer höhere Reinheitsanforderungen stellt, entstehen innovative UHP-Niederdruck-Membranventile mit geringem Durchfluss. Intelligente Ventile mit integrierten Sensoren zur Echtzeitüberwachung von Druck, Durchfluss und Leckageerkennung sind in Sicht und ermöglichen vorausschauende Wartung.

Materialinnovationen wie nanostrukturierte Beschichtungen versprechen eine noch geringere Partikelbildung. Die Integration in Industrie-4.0-Systeme ermöglicht Ferndiagnose und Automatisierung.

Nachhaltigkeit steht ebenfalls im Fokus; die Konstruktionen optimieren den Energieverbrauch bei Niederdruckanwendungen. Die Miniaturisierung ermöglicht zunehmend kompakte Prozessanlagen.




UHP-Membranventil mit niedrigem Durchfluss und niedrigem Druck
Fazit

Das UHP-Niederdruck-Membranventil für niedrige Durchflussmengen stellt einen Höhepunkt der Ingenieurskunst in der Fluidsteuerung dar und vereint Präzision, Reinheit und Zuverlässigkeit. Seine Bedeutung für fortschrittliche Fertigung und Forschung ist unbestritten. Mit der Weiterentwicklung der Technologie werden sich diese Ventile kontinuierlich anpassen und die nächste Generation von Anwendungen mit höchsten Reinheitsgraden unterstützen.
