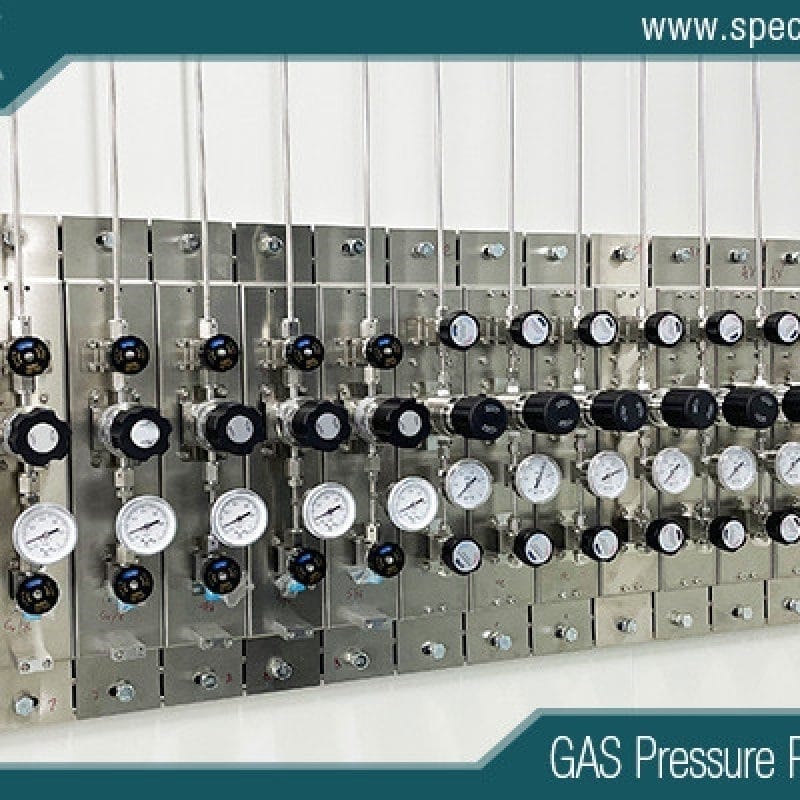

Druckminderungsventil für hochreines CO2 in Laborqualität für Analysegeräte und Halbleiterverarbeitung

In der fortgeschrittenen analytischen Chemie und der Halbleiterfertigung liegt die Fehlertoleranz im Bereich von Teilen pro Milliarde (ppb), wenn nicht gar Teilen pro Billion (ppt). Die Integrität des gesamten Prozesses hängt von der Reinheit und Konsistenz der verwendeten Gase ab. Kohlendioxid (CO₂), das oft als einfaches Gas wahrgenommen wird, spielt mehrere zentrale Rollen: als Trägergas in der Chromatographie, als überkritisches Fluid bei Extraktion und Reinigung, als Reaktant in der chemischen Gasphasenabscheidung (CVD) und als Kältemittel. Die direkte Zufuhr einer Hochdruckflasche CO₂ in ein millionenschweres Gaschromatographie-Massenspektrometer (GC-MS) oder einen Halbleiter-Epitaxiereaktor führt jedoch unweigerlich zu katastrophalen Ausfällen und verfälschten Daten.

Hier wandelt sich das CO₂-Druckminderungsventil in Laborqualität mit ultrahoher Reinheit (UHP) von einer einfachen Komponente zu einer kritischen Systemschnittstelle. Es fungiert als Kontrollinstanz und ist verantwortlich für die präzise, stabile und kontaminationsfreie Zufuhr von CO₂ von der Hochdruckquelle zum empfindlichen nachgeschalteten Messgerät. Dieser Artikel beleuchtet Design, Materialien, Funktionsprinzipien und Auswahlkriterien dieser Spezialventile und unterstreicht ihre unverzichtbare Rolle für die Datenqualität und Prozessausbeute.

Die Nachfrage: Warum Standardregulierungsbehörden nicht ausreichen
Standardmäßige Industrieregler sind auf Robustheit und Kosteneffizienz in Anwendungen ausgelegt, bei denen geringfügige Verunreinigungen oder Druckschwankungen akzeptabel sind. Sie sind aus mehreren Gründen für UHP-Anwendungen völlig ungeeignet:

Interne Kontamination: Sie verwenden häufig elastomere Dichtungen (wie Buna-N oder Viton), die Kohlenwasserstoffe ausgasen oder Partikel abgeben können. Ihre inneren Oberflächen sind möglicherweise nicht ausreichend passiviert.

Druckstabilität: Ihre Federn und Membranen gewährleisten möglicherweise nicht die absolute Dichtheit oder den minimalen Druckabfall (Änderung des Auslassdrucks mit dem Durchfluss), der bei Instrumenten mit hochempfindlichen Durchflussreglern erforderlich ist.

Reinigungsfähigkeit: Aufgrund ihrer Konstruktion können Toträume, verschlungene Innenkanäle und nicht entfernbare Bauteile vorhanden sein, in denen sich Feuchtigkeit und Partikel ansammeln, was eine ordnungsgemäße Reinigung unmöglich macht.

Materialien: Gehäuse aus Messing oder Standard-Edelstahl können Metallionen (z. B. Zink, Kupfer, Eisen) in den Gasstrom einbringen.

Im Gegensatz dazu ist ein UHP-Regler für CO2 in Laborqualität von Grund auf so konstruiert, dass jede mögliche Quelle von Verunreinigungen und Instabilität minimiert wird.

Konstruktion und Aufbau: Anatomie eines Präzisionsinstruments
Ein UHP-CO2-Druckminderungsventil ist ein Paradebeispiel für akribische Ingenieurskunst. Jedes Detail ist zielgerichtet.

1. Baumaterialien: Die Grundlage der Reinheit

Gehäuse & Innenteile: Edelstahl 316L, insbesondere in elektropolierter (EP) oder vakuumgeschmolzener Form (z. B. 316L VAR), gilt als Goldstandard. Durch Elektropolieren werden Oberflächenunebenheiten mikroskopisch fein abgeflacht, wodurch eine glatte, passive Oxidschicht entsteht, die Adsorption und Partikeleinschlüsse minimiert. Alternativ kommen hochwertige Werkstoffe wie Monel (für überlegene Korrosionsbeständigkeit) und Speziallegierungen wie Hastelloy zum Einsatz.

Dichtungstechnik: Der Verzicht auf Elastomere ist von entscheidender Bedeutung. Die Metallmembrandichtung ist das Kennzeichen eines echten UHP-Reglers. Eine dünne, flexible Edelstahlmembran dient sowohl als Drucksensor als auch als primäre dynamische Dichtung und isoliert den Gasstrom vollständig von der Federkammer und der Atmosphäre. Für statische Dichtungen werden Metalldichtungen nach Conflat®-Standard (z. B. aus Kupfer oder versilbert) oder weiche Dichtungsoptionen wie Perfluorelastomere (FFKM/Kalrez®) mit extrem geringer Ausgasung verwendet.

Oberflächenbeschaffenheit: Innenflächen werden üblicherweise mit einer mittleren Rauheit (Ra) von 10 Mikrozoll oder besser spezifiziert. Eine glattere Oberfläche verringert die Oberfläche und verhindert so das Festsetzen von Feuchtigkeit und Partikeln.

2. Kritische funktionale Designmerkmale

Membrankonstruktion: Eine großflächige, empfindliche Membran sorgt für exzellentes Ansprechverhalten und präzise Steuerung und minimiert das Absinken des Drucks. Sie muss mit CO2 und dessen potenziellen Phasenübergängen kompatibel sein (insbesondere bei Anwendungen mit Flüssigkeitsentnahme).

Spül- und Entlüftungsanschlüsse: Diese sind für die ordnungsgemäße Installation und Wartung unerlässlich. Ein Spülanschluss am Einlass ermöglicht das Spülen des Reglergehäuses vor dem Anschluss an das Instrument, um die Luft zu entfernen. Ein Entlüftungsanschluss auf der Niederdruckseite dient der sicheren Druckentlastung.

Filterintegration: Einige High-End-Modelle verfügen über integrierte Sintermetallfilter (z. B. 0.5 Mikron) am Ein- oder Auslass, um eine letzte Barriere gegen Partikel zu bilden.

Manometer: Die Manometer sollten von gleichbleibender Qualität sein und über Bourdon-Rohre aus Edelstahl sowie saubere und trockene Innenteile verfügen. Digitale Druckmessumformer erfreuen sich aufgrund ihrer Genauigkeit, Stabilität und des Fehlens mechanischer Bauteile, die ausfallen können, zunehmender Beliebtheit.

Lieferdruckbereich: Bei Analysegeräten liegt der typische Lieferbereich bei 0-100 psig oder 0-200 psig, mit einem hohen Maß an Sollwertgenauigkeit und Stabilität.

Besondere Überlegungen zu Kohlendioxid (CO2)
CO2 stellt besondere Herausforderungen dar, denen sich eine spezialisierte Regulierungsbehörde stellen muss:

Phasenübergang & Joule-Thomson-Effekt: Bei der schnellen Expansion von CO₂ unter hohem Druck (wie sie beispielsweise an einem Reglersitz auftritt) kühlt es sich stark ab (Joule-Thomson-Kühlung). Enthält das Gas Feuchtigkeit, kann dies zur Eisbildung führen, welche die Düse verstopfen und Druckspitzen oder Ausfälle verursachen kann. UHP-Regler für CO₂ sind daher so konstruiert, dass die adiabatische Kühlung minimiert wird.

Flüssigkeitsentnahme: Viele Labor-CO₂-Flaschen enthalten flüssiges CO₂. Wird der Regler vertikal mit dem Einlass nach unten montiert, kann flüssiges CO₂ in den Regler gelangen. Ein echter UHP-Gasregler ist ausschließlich für die Entnahme von gasförmigem CO₂ ausgelegt . Für Anwendungen, die die Entnahme von Flüssigkeit erfordern (z. B. für überkritische Fluidsysteme), werden eine spezielle Tauchrohrflasche und ein für Zweiphasenströmung ausgelegter Regler benötigt.

Kompatibilität: Alle medienberührenden Materialien müssen mit potenziell feuchtem CO2 kompatibel sein, um Korrosion zu verhindern, die eine Hauptursache für metallische Verunreinigungen darstellt.

Anwendungen in der analytischen Instrumentierung
1. Gaschromatographie (GC) und GC-Massenspektrometrie (GC-MS): CO₂ wird als Zusatzgas, in bestimmten Anwendungen als Trägergas oder in Impulsentladungsdetektoren verwendet. Jegliche Kohlenwasserstoffausgasung aus einem Regler kann zu Basislinienverschiebungen, Geisterpeaks und erhöhtem Hintergrundrauschen führen und somit die chromatographische Trennung und die Detektorempfindlichkeit beeinträchtigen. Der Regler muss einen absolut konstanten Druck für das elektronische Druckregelungsmodul (EPC) des GC gewährleisten.

2. Überkritische Fluidchromatographie (SFC) und Extraktion (SFE): Hierbei dient CO₂ als primäre mobile Phase und wird als flüssiges/überkritisches Fluid gepumpt. Reinheit und Konsistenz der CO₂-Quelle beeinflussen die Reproduzierbarkeit der Methode unmittelbar. Der Regler der Quelle muss sauberen, trockenen Dampf zur Hochdruckpumpe des Systems liefern, ohne Verunreinigungen einzubringen, die Rückschlagventile verstopfen oder Pumpendichtungen beschädigen könnten.

3. Induktiv gekoppelte Plasma-Massenspektrometrie (ICP-MS): Obwohl es kein Probengas ist, kann UHP-CO₂ in Kühlschnittstellen oder als Reaktionszellengas verwendet werden. Die extrem hohe Empfindlichkeit der ICP-MS (bis in den ppt-Bereich) führt dazu, dass jegliche metallische Verunreinigung durch den Regler erfasst wird, was zu falsch-positiven Ergebnissen und ungenauen Quantifizierungen führen kann.

Anwendungen in der Halbleiterverarbeitung
Die Halbleiterindustrie arbeitet mit einem noch höheren Reinheitsstandard, der oft als „Elektronikqualität“ oder SEMI-Standardgase bezeichnet wird.

1. Chemische Gasphasenabscheidung (CVD) und Atomlagenabscheidung (ALD): CO₂ kann als mildes Oxidationsmittel oder Reaktionsgas bei der Abscheidung von Schichten wie Siliziumkarbid (SiC) oder High-k-Dielektrika eingesetzt werden. Partikel- oder Kohlenwasserstoffverunreinigungen durch einen Regler können Defekte in der Kristallstruktur verursachen und zum Ausfall des Bauelements führen (z. B. Gate-Oxid-Durchbruch). Metallische Verunreinigungen können die elektrischen Eigenschaften der Schicht verändern.

2. Waferreinigung und Ätzung: In fortgeschrittenen Reinigungsschritten werden CO₂-basierte Gemische (teilweise in Schnee- oder überkritischer Phase) eingesetzt, um Partikel und Fotolackreste zu entfernen, ohne die Nanostrukturen zu beschädigen. Verunreinigungen können hier Rückstände hinterlassen oder Oberflächenzustände hervorrufen, die die Leistung des Bauelements beeinträchtigen.

3. Kammerspülung und Inertisierung: UHP-CO₂ wird mitunter zur Spülung empfindlicher Kammern verwendet. Jegliche Feuchtigkeit oder Sauerstoff aus einer verunreinigten Quelle oder einem undichten Regler beeinträchtigen diesen Zweck.

Best Practices für Auswahl, Installation und Wartung
Auswahlkriterium:

Reinheitsgrad: Wählen Sie einen Regler, der für den Reinheitsgrad Ihres Gases geeignet ist (z. B. 99.9999 % oder „6.0-Grad“). Der Regler sollte mindestens so rein sein wie das Gas selbst.

Werkstoffe: Bestätigt: Berührende Teile aus Edelstahl 316L EP und Metallmembrankonstruktion.

Druckangaben: Stellen Sie sicher, dass die Eingangsdruckangabe (z. B. 3000 psig für eine CO2-Flasche) und der erforderliche Ausgangsdruckbereich geeignet sind.

Anschluss: Wählen Sie die passenden Einlass- und Auslassanschlüsse (z. B. CGA-320 Einlass, ¼” VCJ® oder Swagelok® Auslass) für Ihre Gasflasche und Ihr System.

Lieferantenzertifizierung: Seriöse Lieferanten liefern Reinheitszertifikate (z. B. <10 Partikel >0.5 Mikron pro Kubikfuß, Feuchtigkeit <1 ppm) und Helium-Lecktestberichte.

Installation & Inbetriebnahme:

Dichtigkeitsprüfung: Führen Sie stets eine gründliche Dichtigkeitsprüfung aller Verbindungen (Einlass, Auslass, Entlüftung) mit einem geeigneten Lecksuchgerät durch.

Richtiges Entlüften: Verwenden Sie die Entlüftungsöffnung, um die Luft aus dem Reglergehäuse zu entfernen, bevor Sie den Auslass zum Instrument öffnen. Führen Sie den „Druckaufbau-Entlüftungs“-Zyklus mehrmals durch.

Langsame Druckbeaufschlagung: Öffnen Sie das Zylinderventil immer langsam und regulieren Sie den Lieferdruck schrittweise, um ein „Schlagen“ der Membran und der internen Komponenten zu vermeiden.

Wartung:

Regelmäßiger Austausch: Selbst die besten Regler können mit der Zeit verschleißen oder verschmutzen. Erstellen Sie einen vorbeugenden Wartungsplan, der auf den Betriebsstunden oder einem Jahr basiert.

Sachgerechte Lagerung: Nach Außerbetriebnahme alle Anschlüsse verschließen und das Gerät in einer sauberen, trockenen Umgebung lagern.

Fachgerechter Service: Es handelt sich um Präzisionsgeräte. Reparaturen oder Überholungen sollten ausschließlich vom Hersteller oder einem zertifizierten Techniker unter Einhaltung kontrollierter Reinraumbedingungen und mit geeignetem Werkzeug durchgeführt werden.

Fazit
In den anspruchsvollen Umgebungen von Analyselaboren und Halbleiterfabriken ist das CO₂-Druckminderungsventil für ultrareine Gase weit mehr als nur ein einfaches mechanisches Zubehörteil. Es ist ein zentraler Bestandteil präziser Prozesse und ein zuverlässiger Garant für die Integrität des Gases. Seine fortschrittliche Konstruktion – mit ultrareinen Materialien, hermetischen Metallmembrandichtungen und präziser Bearbeitung – gewährleistet, dass das CO₂, das einem empfindlichen Instrument oder einer Prozesskammer zugeführt wird, genauso rein und stabil ist wie beim Verlassen der Hochdruckflasche.

Die Investition in einen hochreinen Regler in Laborqualität ist kein Bereich, in dem gespart werden sollte. Er ist eine Grundvoraussetzung für zuverlässige Analysedaten, reproduzierbare wissenschaftliche Ergebnisse und hohe Ausbeuten in der Halbleiterfertigung. Angesichts der stetig wachsenden Nachfrage nach Empfindlichkeit und Miniaturisierung wird die Technologie dieser oft unterschätzten Komponenten des Gaszufuhrsystems weiterhin eine führende Rolle spielen und die nächste Generation von Entdeckungen und Innovationen ermöglichen.
