In der Industriegasbranche und der Hightech-Fertigung ist die Reinheit von Prozessgasen von höchster Bedeutung. Druckregler für ultrareinen Stickstoff (UHP-Stickstoff) sind daher unverzichtbare Komponenten in Systemen, in denen selbst Spuren von Verunreinigungen die Produktqualität, Sicherheit oder Leistung beeinträchtigen können. Diese Spezialgeräte liefern Stickstoffgas mit kontrolliertem Druck und bewahren dabei dessen ultrareinen Zustand, der typischerweise 99.999 % übersteigt. Da Branchen wie die Halbleiter-, Pharma- und Luft- und Raumfahrtindustrie die Grenzen der Präzision immer weiter verschieben, steigt die Nachfrage nach zuverlässigen UHP-Stickstoffdruckreglern stetig.

Stickstoff, ein Inertgas, wird aufgrund seiner reaktionsträgen Eigenschaften häufig zum Schutzgas, zur Spülung und als Trägergas eingesetzt. In Umgebungen mit extrem hohem Hochdruck (UHP) muss der Regler jedoch jegliches Eindringen von Verunreinigungen aus Materialien, Leckagen oder Betriebsmechanismen verhindern. Dieser Artikel befasst sich mit den technischen Aspekten von UHP-Stickstoffdruckreglern und untersucht deren Aufbau, Funktionsweise, Anwendungen und bewährte Implementierungsmethoden. Durch das Verständnis dieser Regler können Ingenieure und Techniker Systeme hinsichtlich Effizienz und Zuverlässigkeit optimieren.




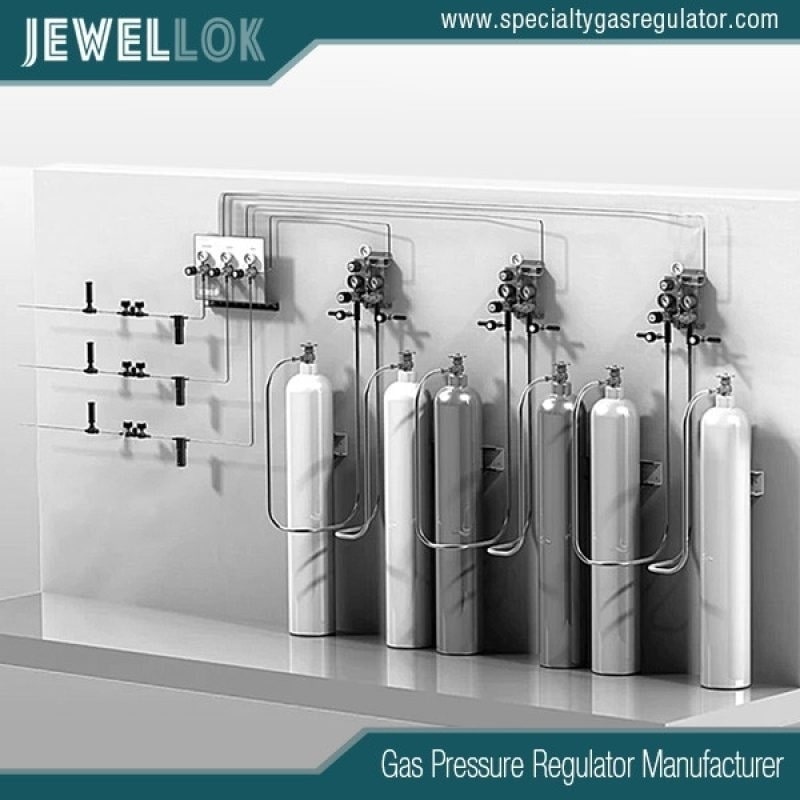

Druckregler für ultrahochreinen Stickstoff
Ultrahochreine Systeme verstehen

Ultrahochreinheit (UHP) bezeichnet Gassysteme, in denen Verunreinigungen auf den Bereich von Teilen pro Milliarde (ppb) oder sogar Teilen pro Billion (ppt) minimiert werden. Bei Stickstoffanwendungen gewährleisten UHP-Standards die nahezu vollständige Eliminierung von Sauerstoff, Feuchtigkeit, Kohlenwasserstoffen und Partikeln. Druckregler in diesen Systemen erfüllen eine Doppelfunktion: Sie reduzieren den hohen Eingangsdruck aus Lagerflaschen oder Großpackungen auf einen nutzbaren Ausgangsdruck und sichern die Reinheit während des gesamten Prozesses.

Für Standardanwendungen in der Industrie reichen herkömmliche Druckregler oft aus, UHP-Varianten unterscheiden sich jedoch durch ihre Werkstoffe und Dichtungstechnologien. So reduzieren beispielsweise Edelstahlgehäuse mit elektropolierten Oberflächen die Ausgasung und den Partikelabrieb. Elastomerdichtungen werden häufig durch Metall-auf-Metall- oder moderne Polymerdichtungen ersetzt, um das Eindringen von Verunreinigungen zu verhindern. Der Reinheitsgrad ist entscheidend, da in der Halbleiterfertigung bereits eine einzige Verunreinigung eine ganze Wafercharge unbrauchbar machen und erhebliche finanzielle Verluste verursachen kann.

Die Entwicklung von UHP-Reglern wurde durch Fortschritte in der Materialwissenschaft und den Fertigungstechniken vorangetrieben. Frühe Regler basierten auf einfachen Membrankonstruktionen, moderne UHP-Modelle hingegen verwenden gekoppelte Membranen oder Kolbensensoren für eine höhere Empfindlichkeit und Stabilität. Diese Verbesserungen ermöglichen eine präzise Druckregelung über einen weiten Bereich, typischerweise von Vakuum bis zu mehreren tausend psi, bei gleichzeitiger Aufrechterhaltung von Durchflussraten, die für Prozesse mit hohem Volumenstrom geeignet sind.



Konstruktion und Bau von UHP-Stickstoffdruckreglern

Die Konstruktion von UHP-Stickstoffdruckreglern legt Wert auf Kontaminationskontrolle und Langlebigkeit. Zu den wichtigsten Komponenten gehören Gehäuse, Deckel, Membran bzw. Kolben, Federn, Ventilsitze und Anschlüsse. Das Gehäuse wird üblicherweise aus Edelstahl 316L gefertigt, der für seine Korrosionsbeständigkeit und seinen niedrigen Kohlenstoffgehalt bekannt ist, wodurch die Karbidbildung beim Schweißen verhindert wird.

Elektropolieren ist ein Standardverfahren zur Oberflächenveredelung, das die Innenflächen auf eine mittlere Rauheit (Ra) von unter 10 Mikrozoll glättet. Dadurch werden Anhaftungsstellen für Partikel minimiert und die Reinigung erleichtert. Für noch höhere Reinheit werden einige Regler aus vakuumlichtbogenumgeschmolzenem (VAR) Edelstahl gefertigt, was Einschlüsse reduziert und die Materialhomogenität verbessert.

Das Sensorelement ist für die Druckregelung unerlässlich. Membranregler nutzen eine dünne, flexible Membran, um das Prozessgas vom Federmechanismus zu isolieren und so Verunreinigungen zu verhindern. Bei UHP-Reglern werden Membranen häufig aus Hastelloy oder anderen Nickellegierungen gefertigt, um eine hohe chemische Beständigkeit zu gewährleisten. Kolbenregler hingegen verwenden einen Gleitkolben zur direkten Druckmessung. Sie bieten höhere Druckkapazitäten, erfordern jedoch eine präzise Bearbeitung, um Leckagen zu vermeiden.

Dichtungen und O-Ringe in UHP-Reglern müssen stickstoffbeständig und frei von flüchtigen Verbindungen sein. Materialien wie PTFE, Kalrez oder Metalldichtungen werden gegenüber herkömmlichem Gummi bevorzugt, um Ausgasungen zu verhindern. Ein- und Auslassanschlüsse sind typischerweise mit VCJ- (Vakuumkupplungs-) oder Flachdichtungsverschraubungen ausgestattet, die leckagefreie Verbindungen ohne Toträume gewährleisten, in denen sich Gase ansammeln und Verunreinigungen verursachen könnten.

Integrierte Sicherheitsmerkmale umfassen Druckbegrenzungsventile zum Schutz vor Überdruck und Berstscheiben zum Schutz vor Totalausfällen. Einige fortschrittliche Modelle verfügen über integrierte Filter mit Submikron-Filtern, die vorgelagerte Partikel auffangen und so die Reinheit weiter verbessern.



Arbeitsgrundsätze

Druckregler für UHP-Stickstoff arbeiten nach dem Prinzip des Kräftegleichgewichts. In einem einstufigen Regler strömt Stickstoff unter hohem Druck durch den Einlass und wirkt auf das Sensorelement (Membran oder Kolben). Die Gegenkraft einer einstellbaren Feder bestimmt den Ausgangsdruck. Sinkt der Ausgangsdruck aufgrund des nachgelagerten Bedarfs, bewegt sich das Sensorelement und öffnet das Tellerventil, wodurch mehr Gas strömen kann, bis das Gleichgewicht wiederhergestellt ist.

Für Anwendungen, die höchste Stabilität erfordern, werden zweistufige Regler eingesetzt. Die erste Stufe reduziert den Eingangsdruck auf ein Zwischenniveau, die zweite Stufe regelt ihn fein auf den gewünschten Ausgangsdruck. Diese Konstruktion minimiert die Auswirkungen des Versorgungsdrucks (SPE), da Schwankungen des Eingangsdrucks die Stabilität am Ausgang beeinträchtigen könnten. In UHP-Systemen ist die Minimierung des Versorgungsdrucks besonders kritisch, da selbst geringfügige Abweichungen durch Mikroleckagen oder Materialspannungen Verunreinigungen verursachen können.

Die Durchflusseigenschaften sind ein weiterer wichtiger Aspekt. Regler werden anhand ihres Cv-Wertes (Durchflusskoeffizient) bewertet, der angibt, welches Gasvolumen sie bei einem bestimmten Druckabfall bewältigen können. Für Stickstoff reichen die Cv-Werte von 0.02 für präzise Anwendungen mit geringem Durchfluss bis über 1.0 für Leitungen mit hoher Kapazität. Der Druckabfall am Ausgang bei steigendem Durchfluss wird in UHP-Systemen durch optimierte Ventilgeometrien und hochempfindliche Messmechanismen minimiert.

Eine Temperaturkompensation ist häufig erforderlich, da sich die Dichte von Stickstoff mit der Temperatur ändert und somit die Druckmesswerte beeinflusst. Einige Regler verwenden Bimetallelemente oder elektronische Steuerungen, um die Genauigkeit im Betriebstemperaturbereich von -40 °C bis 150 °C zu gewährleisten.



Wichtige Funktionen und Spezifikationen

Bei der Spezifizierung von U- HP-Stickstoffdruckreglern müssen mehrere Parameter berücksichtigt werden:

– Druckbereich: Eingangsdruck bis zu 6000 psi, Ausgangsdruck von 0-500 psi, mit einer Genauigkeit von besser als ±1%.

– Reinheitszertifizierung: Die Regulierungsbehörden sollten Standards wie SEMI F1 oder ASTM G93 einhalten und sicherstellen, dass die Heliumleckrate unter 1×10^-9 scc/sec liegt.

– Materialverträglichkeit: Alle medienberührenden Teile müssen gegenüber Stickstoff und potenziellen Spurengasen inert sein.

– Reinheit: Montage in Reinräumen der ISO-Klasse 5 mit einer Partikelanzahl von unter 100 pro Kubikfuß.

– Optionen: Messanschlüsse zur Überwachung, Schalttafelmontage zur Integration oder kuppelbelastete Versionen zur Fernsteuerung des Drucks.

Zu den fortschrittlichen Funktionen gehören elektronische Druckmessumformer für die Echtzeitüberwachung und die Integration in SCADA-Systeme. Einige Modelle verfügen über eine Selbstentlastungsfunktion, die Überdruck ableitet, ohne die Umwelt zu belasten.



Anwendungen in verschiedenen Branchen

UHP-Stickstoffdruckregler finden in zahlreichen Branchen breite Anwendung:

In der Halbleiterfertigung liefern sie Stickstoff für Fotolithografieanlagen, wo die Reinheit Defekte in den Mikrochipstrukturen verhindert. Regler sorgen für stabile Drücke in den Gasverteilern und gewährleisten so einen gleichmäßigen Durchfluss zu den Beschichtungskammern.

Die pharmazeutische Industrie nutzt sie zur Inertisierung während der Arzneimittelsynthese und -verpackung. Stickstoffatmosphären verhindern die Oxidation empfindlicher Verbindungen, und UHP-Regler gewährleisten, dass keine Verunreinigungen in sterile Umgebungen gelangen.

In der Luft- und Raumfahrt sowie im Verteidigungsbereich steuern diese Regler den Stickstoffgehalt in Treibstoffsystemen und Umweltprüfkammern. Höhensimulationen erfordern eine präzise Druckregelung, um Vakuumbedingungen ohne Feuchtigkeitseintritt zu simulieren.

Analytische Instrumente wie Gaschromatographie und Massenspektrometrie nutzen ultrahochauflösenden Stickstoff als Trägergas. Regler sorgen für eine rauscharme Druckzufuhr und verbessern so das Signal-Rausch-Verhältnis bei den Messungen.

Zu den neuen Anwendungsgebieten gehören die **additive Fertigung**, bei der die Stickstoffinertisierung die Oxidation des Metallpulvers während des 3D-Drucks verhindert, sowie die **Lebensmittel- und Getränkeindustrie**, wo die Verpackung unter modifizierter Atmosphäre die Haltbarkeit verlängert.



Auswahl- und Pflegetipps

Die Auswahl des passenden UHP-Stickstoffdruckreglers erfordert die Beurteilung der Systemanforderungen: Durchflussrate, Druckverlust, Reinheitsanforderungen und Umgebungsbedingungen. Um den Regler für die jeweilige Anwendung auszuwählen, sollten Sie die Durchflusskennlinien und Kompatibilitätstabellen der Hersteller konsultieren.

Regelmäßige Wartung ist für Langlebigkeit und optimale Leistung unerlässlich. Wir empfehlen regelmäßige Dichtigkeitsprüfungen mittels Helium-Massenspektrometrie. Die Reinigung erfolgt durch Spülen mit trockenem Stickstoff; Lösungsmittel, die Rückstände hinterlassen könnten, sind zu vermeiden. Membranen und Ventilsitze sollten gemäß den Herstellervorgaben regelmäßig ausgetauscht werden.

Häufige Probleme wie langsames Druckansteigen oder Vibrationen deuten oft auf eine unsachgemäße Installation oder Verunreinigungen hin. Achten Sie darauf, dass die Regler senkrecht montiert sind, um Partikelablagerungen zu vermeiden, und verwenden Sie vorgeschaltete Filter zum Schutz.




Druckregler für ultrahochreinen Stickstoff
Fazit

Druckregler für ultrareinen Stickstoff stellen die Spitze der Gaskontrolltechnologie dar und ermöglichen Fortschritte in anspruchsvollen Branchen. Ihr ausgeklügeltes Design und ihre robuste Konstruktion gewährleisten die Reinheit des Stickstoffs und unterstützen Prozesse, die höchste Präzision erfordern. Mit der Weiterentwicklung der Technologie werden sich diese Regler kontinuierlich anpassen und intelligente Sensoren sowie IoT-Konnektivität für die vorausschauende Wartung integrieren. Für Ingenieure, die UHP-Systeme entwickeln, ist die Investition in hochwertige Regler nicht nur eine Option, sondern eine Notwendigkeit für optimale Betriebsabläufe.
