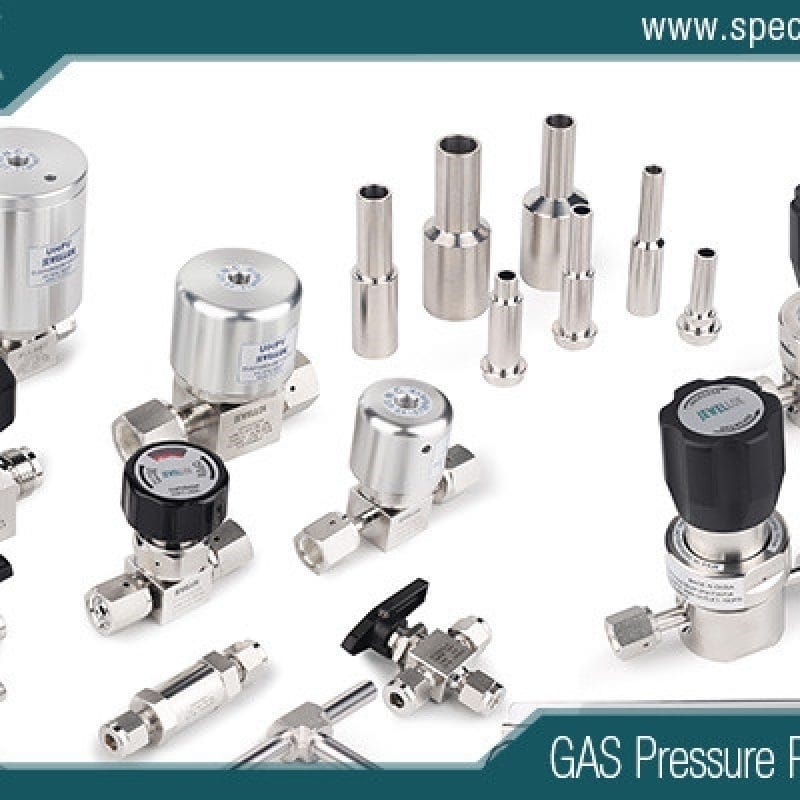

Wie man den richtigen SiH4-Hochreinheitsgasregler auswählt

Die sichere und präzise Zufuhr von Silan (SiH4), einem pyrophoren und hochreaktiven Gas, ist in der Halbleiterfertigung, der Photovoltaikproduktion und bei Dünnschichtbeschichtungsverfahren von entscheidender Bedeutung. Die Auswahl des geeigneten SiH4-Reinstgasreglers (UHP) ist nicht nur eine Beschaffungsentscheidung, sondern eine grundlegende Voraussetzung für Sicherheit und Leistungsfähigkeit. Dieser Artikel bietet Ingenieuren, Sicherheitsbeauftragten und Einkäufern, die für die Spezifizierung von Reglern für Silananwendungen zuständig sind, einen umfassenden technischen Leitfaden. Wir untersuchen die besonderen Gefahren von SiH4, erläutern die wesentlichen Konstruktions- und Materialkriterien für UHP-Regler und beschreiben einen systematischen Auswahlprozess, der Werkstoffe, Dichtheit, Durchflussleistung, Sicherheitsmerkmale und Validierungsprotokolle umfasst.

Die entscheidende Rolle von Reglern bei der SiH4-Verarbeitung
Silan (SiH₄) ist das primäre Silizium-Quellgas für chemische Gasphasenabscheidungsprozesse (CVD), einschließlich Niederdruck-CVD (LPCVD) und plasmaverstärkter CVD (PECVD), mit denen Siliziumdioxid, Siliziumnitrid und amorphe/polykristalline Siliziumschichten abgeschieden werden. Aufgrund seiner pyrophoren Eigenschaften – es entzündet sich spontan bei Kontakt mit Luft – und seiner Toxizität ist ein sorgfältiger Umgang mit dem Gas unerlässlich. Der Regler bildet die zentrale Schnittstelle zwischen der Hochdruck-Quellgasflasche und dem Niederdruck-Zufuhrsystem. Ein Versagen an dieser Stelle kann katastrophale Folgen haben: Brände, Explosionen, Freisetzung giftiger Stoffe und kostspielige Anlagenstillstände oder Waferkontamination.

Ein Ultrahochreinheitsregler für SiH4 muss daher zwei Anforderungen erfüllen: absolute Sicherheit und kompromisslose Reinheit. Er muss die Integrität gewährleisten, interne und externe Leckagen verhindern und einen stabilen, präzisen Ausgangsdruck liefern, ohne Verunreinigungen einzubringen, die die Filmeigenschaften oder die Geräteausbeute beeinträchtigen könnten. Dieser Auswahlprozess erfordert ein tiefes Verständnis sowohl der Gaseigenschaften als auch der Reglertechnologie.

Den Angreifer verstehen: Wichtige Eigenschaften und Gefahren von SiH4
Die Auswahl beginnt mit dem klaren Verständnis dafür, was die Entwicklung von SiH4-Ultrahochreinheits-Gasreglern besonders anspruchsvoll macht:

Pyrophorizität: SiH4 entzündet sich in Luft bereits bei Konzentrationen von 1-3% spontan. Jede Leckage stellt eine unmittelbare Brandgefahr dar.

Reaktivität: Es reagiert heftig mit Oxidationsmitteln, Halogenen und sogar Feuchtigkeit, wobei unter Umständen Siliciumdioxidablagerungen oder explosive Gemische entstehen können.

Zersetzung: Bei erhöhten Temperaturen oder Drücken kann es exotherm in Silizium und Wasserstoff zerfallen, wodurch Wärme- und Druckspitzen entstehen.

Reinheitsanforderungen: Halbleitertaugliches SiH4 weist Reinheitsgrade von häufig über 99.9999 % (6.0-Qualität) auf. Der Regler darf keine partikelförmigen, metallischen oder Feuchtigkeitsverunreinigungen enthalten.

Zylinderdruck: Silan wird typischerweise als komprimiertes Gas unter hohem Druck (bis zu 2000 psi / 138 bar) gelagert. Der Druckregler muss diesen Druck sicher auf einen für den jeweiligen Prozess geeigneten Druck reduzieren, der häufig im Bereich von 10–100 psi liegt.

Diese Eigenschaften bestimmen jeden Aspekt der Reglerkonstruktion und -auswahl.

Kernauswahlkriterien für SiH4-Hochdruckregler
1. Konstruktionsmaterialien: Die Grundlage für Reinheit und Kompatibilität
Karosserie & Innere Komponenten:

Edelstahl 316L / 316L VIM-VAR: Dies ist der unabdingbare Standard. Edelstahl 316L bietet hervorragende Korrosionsbeständigkeit. Das Vakuuminduktionsschmelz-Vakuumlichtbogen-Umschmelzverfahren (VIM-VAR) ist für Anwendungen mit extrem hohen Temperaturen unerlässlich. Es reduziert nichtmetallische Einschlüsse und gasförmige Verunreinigungen drastisch und verbessert die Kornstruktur, wodurch die Gefahr der Partikelbildung und der Oberflächenausgasung minimiert wird.

Elektropolierte Innenflächen: Alle medienberührten Innenflächen müssen elektropoliert werden, um eine glatte Oberfläche (typischerweise Ra < 10 µin) zu erzielen. Dadurch wird die Oberfläche reduziert, die Adsorption und Desorption von Feuchtigkeit und Gasen minimiert und die Oberfläche passiver und korrosionsbeständiger gemacht.

Alternative: Hastelloy C-276: Für besonders aggressive Gasmischungen oder bei Gefahr von chloridinduzierter Spannungsrisskorrosion kann Hastelloy C-276 eingesetzt werden. Es bietet eine überlegene Korrosionsbeständigkeit, ist jedoch teurer.

Dichtungen und Membranen:

Metallmembranen (Membrandichtung): Das wichtigste Merkmal für SiH4-Anwendungen. Im Gegensatz zu Reglern mit Elastomerabdichtung trennt eine Metallmembran (typischerweise aus 316L) das Prozessgas vollständig von der Federkammer. Dadurch wird ein wesentlicher Permeations- und Leckagepfad eliminiert, pyrophore Gase werden im medienberührten Metallbereich gehalten und eine Verunreinigung des Schmierstoffs verhindert. Für SiH4 ist ein Regler mit geschweißter Metallmembran der Industriestandard und die sicherste Wahl.

Elastomerdichtungen (Sekundär): Wo Elastomere verwendet werden (z. B. für Gehäusedichtungen in bestimmten Konstruktionen), sind Kalrez® (Perfluorelastomer/FFKM) oder Chemraz® die einzigen geeigneten Optionen. Sie bieten eine hervorragende chemische Beständigkeit und geringe Ausgasung. Viton® (FKM) wird aufgrund potenzieller Langzeitdegradation generell nicht für reines SiH₄ empfohlen. Ethylen-Propylen (EPDM) und Buna-N sind völlig ungeeignet.

2. Dichtheit: Die primäre Sicherheitskennzahl
Externe Leckrate: Muss die SEMI-Norm für Gassysteme erfüllen oder übertreffen. Der Zielwert liegt typischerweise bei < 1 x 10⁻⁹ atm cm³/s He für alle externen Anschlüsse (Auslass, Manometeranschlüsse, Spülanschlüsse). Dies wird mittels Helium-Massenspektrometer-Lecktest (MSLD) überprüft.

Interne Leckrate (Sitzleck): Misst die Leckage vom Hochdruckeinlass zum Niederdruckauslass, wenn sich der Regler in der „Absperr“-Position befindet. Eine hohe interne Leckage kann zu einem Druckanstieg stromabwärts führen, was eine erhebliche Gefahr darstellt. Die Spezifikationen sollten < 1 x 10⁻⁹ atm cm³/s He betragen.

Permeation: Die Metallmembrankonstruktion verhindert von Natur aus die Permeation durch eine Elastomermembran, ein entscheidender Faktor für die Sicherheit und die Aufrechterhaltung der Gasreinheit.

3. Leistungs- und Funktionsspezifikationen
Eingangsdruck: Muss den maximalen Druck des Versorgungszylinders überschreiten (z. B. 3000 psi / 207 bar).

Ausgangsdruckbereich und -regelung: Wählen Sie einen für Ihren Prozess geeigneten Bereich (z. B. 0–100 psi). Stabilität (< 0.5 % des Sollwerts) ist für konsistente Prozessergebnisse unerlässlich. Für eine optimale Druckstabilität empfiehlt sich der Einsatz von zweistufigen Reglern, insbesondere wenn ein Druckabfall am Einlass (beim Leeren des Zylinders) für Ihren Prozess problematisch ist.

Durchflusskapazität (Cv): Der Regler muss einen ausreichenden Durchfluss ohne Blockieren oder Absacken gewährleisten. Berechnen Sie den erforderlichen Durchfluss Ihres Systems und stellen Sie sicher, dass der Cv-Wert des Reglers ausreichend ist. Eine Überdimensionierung kann bei geringen Durchflüssen zu Regelungsinstabilität führen.

Ausgangsdruckmanometer: Sollte ein UHP-Manometer in trockener (ölfreier) Ausführung mit einem Edelstahl-Bourdon-Rohr und, falls ein gekapseltes Manometer verwendet wird, einem Kalrez®-Membranisolator sein.

4. Sicherheits- und Systemintegrationsmerkmale
Spül- und Entlüftungsanschlüsse: Integrierte Spülanschlüsse (typischerweise 1/4″ oder 1/8″ VCJ®) an Ein- und Auslassseite sind für einen sicheren Flaschenwechsel und die Systemwartung unerlässlich. Sie ermöglichen das zuverlässige Spülen des Reglergehäuses mit einem Inertgas (N₂), bevor es zur Atmosphäre hin geöffnet wird.

Filterintegration: Einige UHP-Regler verfügen über einen integrierten Sintermetall-Partikelfilter (z. B. 0.003 μm / 3 Nanometer) am Einlass. Dieser wird dringend empfohlen, um Partikel aus dem Zylinder oder dem vorgelagerten Bereich abzufangen und so den Reglersitz und den nachgelagerten Prozess zu schützen.

Druckentlastungsvorrichtung: Ein nicht fragmentierendes, metallisches Druckentlastungsventil (PRV), das sicher unterhalb des maximalen Betriebsdrucks (MWP) des Reglers eingestellt ist, ist eine wichtige Sicherheitsvorrichtung gegen Überdruck durch vorgelagerte oder thermische Ereignisse.

Reinigung und Verpackung für den Einsatz: Der Regler muss in einem Reinraum der Klasse 100 (ISO 5) oder besser gereinigt, montiert und verpackt werden. Die Verpackung sollte unter einer Schutzgasatmosphäre (Stickstoff) vakuumgetrocknet und versiegelt werden, um die Reinheit zu gewährleisten.

Der Auswahlprozess: Eine Schritt-für-Schritt-Anleitung
Anwendungsanforderungen definieren: Dokumentieren Sie die Prozessparameter: maximaler Eingangsdruck, erforderlicher Ausgangsdruck und Stabilität, maximale Durchflussrate (Cv), Gaszusammensetzung (reines SiH4 oder Gemische wie SiH4/PH3) und erforderliche Gasreinheitsklasse (z. B. SEMI C3-Grade 6.0).

Unabdingbare Sicherheitsmerkmale festlegen: Für SiH4 ist diese Liste kurz, aber absolut:

Geschweißte 316L VIM-VAR Metallmembrankonstruktion.

Vollmetallische medienberührte Bereiche (oder Kalrez®-Dichtungen, wo dies unvermeidbar ist).

Elektropolierte Innenteile.

Integrierte Entlüftungsöffnungen.

Hochleistungs-Druckentlastungsvorrichtung.

Zertifizierte Leckraten < 1 x 10^-9 atm cm³/sec.

Hersteller und technischen Support bewerten:

Wählen Sie etablierte Hersteller mit nachweislicher Erfahrung in der Lieferung von Gefahrgasen und UHP-Gasen.

Vollständige Dokumentation erforderlich: Materialzertifikate (CoC), Dichtheitsprüfberichte, Reinheitsberichte gemäß IEST-STD-CC1246 und detaillierte OEM-Handbücher.

Beurteilung der lokalen technischen Unterstützungs- und Servicekapazitäten für Rezertifizierung und Reparatur.

Beachten Sie die Systemkompatibilität: Stellen Sie sicher, dass die Anschlüsse des Reglers (z. B. CGA-350-Einlass, 1/4″- oder 1/2″-VCJ®-Auslass) zu Ihrem Gasschrank und Verteilerfeld passen. Planen Sie die Integration mit nachgeschalteten Absperrventilen, zusätzlichen Filtern und Massendurchflussreglern ein.

Plan für das Lebenszyklusmanagement:

Erste Validierung: Nach Erhalt die Dokumentation prüfen und gegebenenfalls einen erneuten Dichtigkeitstest durchführen, falls dies im Protokoll erforderlich ist.

Vorbeugende Wartung: Legen Sie einen strikten Rezertifizierungsplan fest (in der Regel jährlich oder gemäß Herstellerempfehlung). Dies umfasst Demontage, Reinigung, Austausch von Verschleißteilen (Sitzen), Dichtheitsprüfung und Funktionsprüfung.

Schulung: Stellen Sie sicher, dass alle Mitarbeiter, die mit SiH4-Systemen arbeiten, in der Bedienung des jeweiligen Reglers, den Spülverfahren und den Notfallmaßnahmen geschult sind.

Fazit
Die Auswahl des richtigen SiH4-Hochreinheitsgasreglers für Silan erfordert höchste Sorgfalt bei der Risikominimierung. Kompromisse sind hier nicht erlaubt. Mit einer vollständig verschweißten Metallmembran aus VIM-VAR 316L mit elektropolierten Oberflächen werden die beiden Säulen Sicherheit und Reinheit gleichermaßen erfüllt. Dies muss mit einer strengen Dichtheitsprüfung, integrierten Sicherheitsfunktionen wie Spülanschlüssen und Druckbegrenzungsventilen sowie einem umfassenden Lebenszyklusmanagementplan kombiniert werden.

Die anfängliche Investition in einen korrekt dimensionierten, hochwertigen UHP-Regler ist im Vergleich zu den potenziellen Kosten eines Zwischenfalls – sei es eine Verletzung von Personen, die Zerstörung von Produktionsanlagen oder der Verlust einer Wafer-Charge – gering. In der Präzisionswelt der Halbleiter- und Hochleistungsmaterialfertigung ist der Gasregler mehr als nur ein Bauteil; er gewährleistet die Prozessintegrität und die Sicherheit des Personals. Treffen Sie Ihre Wahl mit Bedacht.
