Druckregler für ultrareine Gase für industrielle Spezialgase und medizinische Gase

Im Bereich der Gashandhabung und -verteilung sind Druckregler für ultrahochreine (UHP) Gase unverzichtbare Komponenten für die sichere, präzise und kontaminationsfreie Gasversorgung. Diese Spezialgeräte sind für Gase mit Reinheitsgraden von über 99.999 % (Reinheitsgrad 5.0) und oft sogar 99.9999 % (Reinheitsgrad 6.0) oder höher ausgelegt. Sie spielen eine zentrale Rolle in Branchen, in denen selbst Spuren von Verunreinigungen Prozesse, Produktqualität oder die menschliche Gesundheit gefährden können. Dieser Artikel beleuchtet die technischen Aspekte von UHP-Gasdruckreglern mit Schwerpunkt auf ihren Anwendungen bei industriellen Spezialgasen und medizinischen Gasen. Wir untersuchen Design, Funktionsweise, Materialien, Typen, Vorteile und Auswahlkriterien und bieten Ingenieuren, Technikern und Branchenexperten einen umfassenden Überblick.

Industrielle Spezialgase umfassen eine breite Palette hochreiner Formulierungen, die in der Fertigung, Forschung und Kalibrierung eingesetzt werden, beispielsweise in der Halbleiterfertigung, der chemischen Synthese und in analytischen Instrumenten. Medizinische Gase hingegen, wie Sauerstoff, Stickstoff, Lachgas und Kohlendioxid, müssen strenge Reinheitsstandards erfüllen, um die Patientensicherheit im Gesundheitswesen zu gewährleisten. UHP-Regler sind in beiden Bereichen unverzichtbar, da sie hohe Flaschendrücke auf nutzbare Werte reduzieren und gleichzeitig die Gasintegrität erhalten.

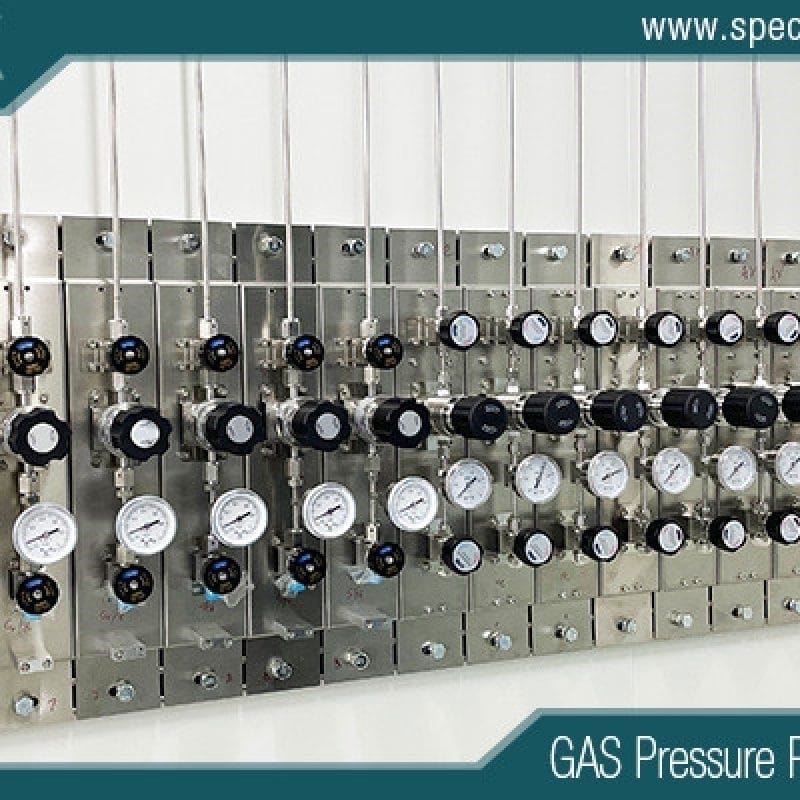

Druckminderungsventil aus ultrahochreinem Edelstahl 316L
Gasreinheitsgrade verstehen und die Notwendigkeit von UHP-Reglern

Die Reinheit von Gasen wird durch die Anzahl der Neunen im Prozentwert klassifiziert, was die Abwesenheit von Verunreinigungen angibt. Beispielsweise ist Gas der Reinheitsklasse 5.0 zu 99.999 % rein, d. h. der Anteil an Verunreinigungen ist auf 10 ppm begrenzt, während er bei Reinheitsklasse 6.0 auf 1 ppm beschränkt ist. In Anwendungen mit höchsten Reinheitsgraden können Verunreinigungen wie Feuchtigkeit, Kohlenwasserstoffe oder Partikel zu schwerwiegenden Ausfällen führen – beispielsweise zu Defekten in Mikrochips oder unerwünschten Reaktionen in medizinischen Therapien.

Standardmäßige Industrieregler, oft aus geschmiedetem Messing mit Neoprenmembranen, sind für Gase niedrigerer Reinheit ausreichend, genügen jedoch nicht den Anforderungen von Hochdruckreglern. Sie können Verunreinigungen durch Ausgasung, Diffusion oder Materialzersetzung einbringen. Hochdruckregler lösen diese Probleme durch fortschrittliche Konstruktionen, die das Innenvolumen minimieren, Toträume eliminieren und reaktionsarme Materialien verwenden. Sie gewährleisten Diffusionsbeständigkeit, niedrige Leckraten (oft mit Helium auf 10⁻⁹ cm³/s geprüft) und einfache Reinigung und eignen sich daher ideal für toxische, brennbare, korrosive oder oxidierende Gase.

Konstruktion und Komponenten von UHP-Reglern

UHP-Gasdruckregler funktionieren im Prinzip durch Druckreduzierung mittels einer gesteuerten Drossel und eines Rückkopplungsmechanismus. Hochdruckgas (bis zu 6000 psi oder mehr) strömt in den Einlass, wo ein Ventilkegel oder Ventilsitz den Durchfluss abhängig vom nachgelagerten Bedarf regelt. Eine Membran erfasst den Ausgangsdruck und passt das Ventil entsprechend an, um einen stabilen Ausgangsdruck zu gewährleisten.

Zu den Schlüsselkomponenten gehören:

– Karosserie und Motorhaube: Werden üblicherweise aus Stangenmaterial gefertigt und nicht aus Gussteilen, um Porosität und Einschlüsse zu vermeiden, die Verunreinigungen beherbergen könnten.

– Membran: Membrankonstruktionen mit verbundenen Enden verhindern den Kontakt von Gas mit Federn oder Gewinden und reduzieren so die Partikelbildung. Werkstoffe wie Edelstahl oder Hastelloy bieten eine hervorragende Korrosionsbeständigkeit.

– Sitze und Dichtungen: Hochreine Elastomere oder Metall-auf-Metall-Dichtungen minimieren die Ausgasung. Polytetrafluorethylen (PTFE) oder Kel-F sind aufgrund ihrer Inertheit gängige Werkstoffe.

– Manometer und Ventile: Integrierte Manometer (typischerweise 0-4000 psi Einlass, 0-100 psi Auslass) und optionale Entlüftungsventile zur Systementleerung.

– Einlass-/Auslassanschlüsse: Standardisiert wie CGA-Anschlüsse (Compressed Gas Association), um die Kompatibilität mit verschiedenen Gastypen und somit Leckagefreiheit zu gewährleisten.

Moderne Modelle verfügen über Oberflächenbehandlungen wie Elektropolieren, um niedrige mittlere Rauheitswerte (Ra < 10 Mikrozoll) zu erzielen und so die Anhaftung von Partikeln und Korrosion weiter zu verhindern.

Arten von UHP-Reglern

UHP-Regler werden nach Stufe und Anwendung kategorisiert:

– Einstufige Regler : Diese reduzieren den Druck in einem Schritt und eignen sich für Anwendungen mit stabilen Eingangsdrücken oder geringeren Zylindervolumina. Sie sind kompakt und kostengünstig, können jedoch einen Druckabfall bei hohem Durchfluss aufweisen. Ideal für Leitungsregler in Festinstallationen.

Zweistufige Regler: Durch den Einsatz einer Zwischenkammer ermöglichen sie eine präzise Steuerung über einen weiten Eingangsdruckbereich (z. B. von 3000 psi bis nahezu leerer Zylinder). Die erste Stufe stellt einen festen Zwischendruck (ca. 300–500 psi) ein, während die zweite Stufe den gewünschten Ausgangsdruck regelt. Diese Konstruktion minimiert die Auswirkungen des Versorgungsdrucks und gewährleistet eine gleichmäßige Druckabgabe – entscheidend für Prozesse mit langer Dauer.

– Zylinder- vs. Leitungsregler: Zylinderregler werden direkt auf Gasflaschen montiert und sind für hohe Eingangsdrücke ausgelegt. Leitungsregler werden in nachgelagerten Rohrleitungen eingesetzt und sind oft für niedrigere Drücke geeignet.

Zu den Sondervarianten gehören Hochleistungsmodelle für Großsysteme und Druckregler für den direkten Einsatz am Verbrauchsort zur präzisen Endpunktsteuerung.

Materialien und Konstruktion für Langlebigkeit und Reinheit

Die Materialauswahl ist bei UHP-Reglern von entscheidender Bedeutung, um korrosiven Gasen wie Chlorwasserstoff oder Silan standzuhalten und gleichzeitig die Reinheit zu gewährleisten. Gängige Materialien sind:

– Edelstahl 316L: Vakuumlichtbogenumgeschmolzen (VAR) für verbesserte Reinheit, bietet ausgezeichnete Beständigkeit gegen Lochfraß und Spannungsrisskorrosion.

– Messing: Wird für nicht korrosive Gase wie Stickstoff oder Argon verwendet und bietet gute Bearbeitbarkeit und Kosteneinsparungen.

– Monel oder Hastelloy: Für hochaggressive Umgebungen, wie z. B. fluorhaltige Gase.

Die Konstruktionstechniken zielen auf minimale benetzte Innenflächen ab, um Adsorptionsstellen zu reduzieren. Die Anlagen werden strengen Tests unterzogen, darunter Heliumlecksuche und Partikelzählung, um die Einhaltung der Reinheitsstandards zu gewährleisten.

Anwendungen in der Industrie Spezialgase

Industrielle Spezialgase wie Silan, Phosphin und Arsin sind in der Halbleiterfertigung für Dotierungs- und Ätzprozesse unerlässlich. Hochdruckregler gewährleisten, dass diese Gase die Fertigungsanlagen unversehrt erreichen und verhindern so Ertragsverluste bei der Waferproduktion. In der Photovoltaikzellenfertigung steuern Regler Edelgase wie Argon für das Sputtern und erhalten so die Vakuumintegrität aufrecht.

In analytischen Laboren liefern Regler Trägergase für die Gaschromatographie (GC) und Massenspektrometrie (MS), wo Verunreinigungen die Ergebnisse verfälschen könnten. In der chemischen Industrie werden sie für Kalibrierstandards und die Reaktionskontrolle eingesetzt, um eine präzise Stöchiometrie zu gewährleisten. Beispielsweise verhindern UHP-Stickstoffregler in der Elektronikmontage die Oxidation beim Löten.

Diese Anwendungen erfordern Regler mit Merkmalen wie integrierten Filtern (bis zu 0.003 Mikron) und geringem Totvolumen, um Gasverluste während der Spülvorgänge zu minimieren.

Anwendungen in medizinischen Gasen

Medizinische Gase erfordern höchste Reinheit, um die Patientengesundheit zu gewährleisten. Sauerstoffregler müssen beispielsweise Sauerstoff mit einer Reinheit von mindestens 99.5 % für Beatmungsgeräte und Anästhesiegeräte liefern, frei von Ölen und Partikeln, die entzündlich sein oder Infektionen verursachen könnten. Lachgas- und Kohlendioxidregler unterstützen chirurgische Eingriffe und Atemtherapien.

In der pharmazeutischen Produktion werden UHP-Regler zur Steuerung von Gasen für die Arzneimittelsynthese und sterile Abfüllung eingesetzt und entsprechen den Standards des USP (United States Pharmacopeia). Krankenhäuser verwenden zentrale Systeme mit Leitungsreglern, um Gase aus Großtanks auf die Stationen zu verteilen und einen konstanten Druck (typischerweise 50–55 psi für Sauerstoff) zu gewährleisten.

Spezielle Regler in medizinischer Qualität verfügen über antimikrobielle Beschichtungen und leicht zu reinigende Oberflächen, um die Hygienevorschriften zu erfüllen. In Überdruckkammern oder MRT-Räumen steuern sie Helium-Sauerstoff-Gemische präzise, um ein Barotrauma zu vermeiden.

Vorteile und Nutzen

UHP-Regler bieten gegenüber Standardmodellen mehrere Vorteile:

– Aufrechterhaltung der Reinheit: Durch die Beseitigung von Kontaminationsquellen verlängern sie die Lebensdauer der Anlagen und verbessern die Zuverlässigkeit der Prozesse.

– Sicherheitsverbesserungen: Merkmale wie Berstscheiben, Überdruckventile und verbundene Membranen schützen vor Überdruck und Leckagen, was bei gefährlichen Gasen von entscheidender Bedeutung ist.

– Effizienz: Zweistufige Konstruktionen reduzieren den Gasverbrauch durch die Aufrechterhaltung eines stabilen Drucks und senken so die Betriebskosten.

– Vielseitigkeit: Modulare Konfigurationen ermöglichen die individuelle Anpassung von Durchflussmengen (von 0.1 bis 1000 slpm) und Drücken.

– Konformität: Sie erfüllen Standards wie ASTM, SEMI (Semiconductor Equipment and Materials International) und NFPA (National Fire Protection Association) hinsichtlich Sicherheit und Leistung.

Auswahlkriterien

Die Auswahl des richtigen UHP-Reglers erfordert die Beurteilung folgender Punkte:

– Gasart und Reinheit: Korrosive Gase erfordern Edelstahl; hochreine Gase benötigen eine Membran.

– Druck- und Durchflussanforderungen: Passen Sie die Einlass-/Auslassbereiche und den Durchflusskoeffizienten (Cv) an die Anwendung an.

– Umweltfaktoren: Temperatur (typischerweise -40 °C bis 150 °C), Vibrationen und Installationsraum.

– Zertifizierungen: Sicherstellung der ISO 9001-Konformität und Rückverfolgbarkeit.

Es empfiehlt sich, bei den Herstellern nach Kompatibilitätstabellen zu fragen.

Wartungs- und Sicherheitsüberlegungen

Die regelmäßige Wartung umfasst Sichtprüfungen auf Leckagen, Kalibrierung der Manometer und den Austausch der Membran alle ein bis zwei Jahre. Spülprotokolle mit Inertgasen verhindern Kreuzkontaminationen beim Flaschenwechsel.

Sicherheitsvorkehrungen erfordern ausreichende Belüftung, persönliche Schutzausrüstung und Schulungen zu Gasgefahren. Notabschaltventile und Alarme erhöhen die Systemstabilität.

Gasdruckregler für ultrahochreine Gase
Fazit

Druckregler für ultrareine Gase sind die unbesungenen Helden im Umgang mit industriellen Spezialgasen und medizinischen Gasen. Sie verbinden Hochdruckquellen mit sensiblen Anwendungen und gewährleisten dabei höchste Zuverlässigkeit. Ihre ausgefeilten Konstruktionen und Materialien ermöglichen technologische und medizinische Fortschritte und unterstreichen die Bedeutung präziser Ingenieurskunst. Da sich die Industrie hin zu höheren Reinheits- und Effizienzanforderungen entwickelt, werden sich diese Regler kontinuierlich anpassen und so eine sichere und zuverlässige Gasversorgung gewährleisten.
