Doppelseitiger (A/B) TMA-Gasumschaltverteiler für unterbrechungsfreie Versorgung

In der präzisionsgetriebenen Welt der Halbleiterfertigung, der Materialwissenschaft und der Spitzenforschung ist die kontinuierliche Prozessgasversorgung nicht nur eine Frage der Bequemlichkeit, sondern eine absolute Notwendigkeit. Jede noch so kurze Unterbrechung kann katastrophale Folgen haben: zerstörte Waferchargen, beeinträchtigte Dünnschichtabscheidungen, ungültige Experimente und erhebliche finanzielle Verluste. Unter den zahlreichen Spezialgasen sticht Trimethylaluminium (TMA) als kritischer, aber anspruchsvoller Vorläufer für die Atomlagenabscheidung (ALD) und die metallorganische chemische Gasphasenabscheidung (MOCVD) hervor. Seine pyrophore und feuchtigkeitsempfindliche Natur erfordert höchste Sicherheits- und Zuverlässigkeitsstandards. Um diese doppelte Anforderung an kontinuierliche Versorgung und sicheren Betrieb zu erfüllen, hat sich der doppelseitige (A/B) TMA-Gasumschalter als Eckpfeiler der Gasversorgungssysteme etabliert. Dieser Fachartikel beschreibt detailliert die Architektur, die Funktionsprinzipien, die Vorteile und die besten Implementierungspraktiken dieses essenziellen Systems.

Der kritische Bedarf: Unterbrechungsfreie TMA-Versorgung
TMA ist eine flüssige Vorstufe, die in einem Bubbler oder einer Ampulle gelagert und mittels eines Trägergases (typischerweise Stickstoff oder Argon) zu einem Prozesssystem transportiert wird. Die damit ermöglichten Abscheidungsprozesse, wie beispielsweise die Al₂O₃-ALD, sind oft zyklisch und zeitkritisch. Eine Unterbrechung des Vorstufenflusses stört die selbstlimitierenden Oberflächenreaktionen, was zu ungleichmäßiger Schichtdicke, veränderter Stöchiometrie und einer verminderten Bauteilleistung führt.

Die größte Herausforderung liegt in der begrenzten Menge an Kühlmittel in einer einzelnen Druckluftflasche. Der Verbrauch ist unvermeidlich. In einem System mit nur einer Druckluftflasche erfordert der Flaschenwechsel eine vollständige Abschaltung: Isolierung des Werkzeugs, Entlüften der Leitungen, Durchführung des gefährlichen Flaschenwechsels, Spülung und Wiederherstellung der Stabilität. Diese Ausfallzeit kann mehrere Stunden dauern und die Werkzeugauslastung sowie den Durchsatz erheblich beeinträchtigen.

Der A/B-Umschaltverteiler löst dieses Problem elegant durch Redundanz. Er integriert zwei identische Quellseiten (Seite A und Seite B) in eine gemeinsame Förderleitung, sodass eine Seite aktiv betrieben werden kann, während die andere als Reserve bereitsteht . Der Wechsel von einem leeren Primärzylinder zu einem vollen Sekundärzylinder erfolgt nahtlos und ohne Prozessunterbrechung.

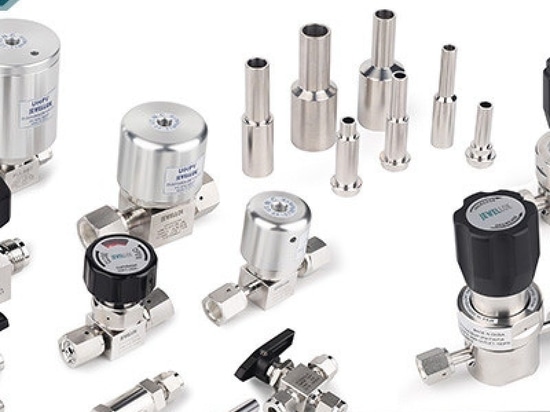

Hersteller von hochreinen Spezialgasreglern
Systemarchitektur und Schlüsselkomponenten
Ein technisch ausgereifter, doppelseitiger TMA-Gasumschaltverteiler ist ein Meisterwerk präziser Ventile, Sensoren und Sicherheitsverriegelungen. Bei seiner Konstruktion stehen Sicherheit, Reinheit und Zuverlässigkeit im Vordergrund.

Kernkomponenten:

Primäre Eindämmung: Zwei TMA-Quellzylinder (Blasenbehälter), die jeweils in einem separaten, belüfteten Gasschrank oder -gehäuse zur Trennung gefährlicher Gase untergebracht sind.

Absperrventile: Hochdichte, membran- oder balggedichtete Ventile trennen die einzelnen Hauptabschnitte ab. Dazu gehören Zylinderausgangsventile, Einlass-/Auslassventile von Verteilerblöcken und Entlüftungsventile.

Umschaltventilbaugruppe: Das Herzstück des Systems. Typischerweise handelt es sich dabei um einen komplexen, pneumatisch betätigten Ventilblock oder um mehrere ineinandergreifende Ventile, die sicherstellen, dass jeweils nur ein Gasweg aktiv ist. Gängige Konfigurationen verwenden eine Y- oder T-Form, bei der die Ausgänge der Seiten A und B zusammenlaufen.

Druckregulierung und -steuerung:

Regler: Jede Seite verfügt über einen separaten, hochreinen Membranregler zur Steuerung des Trägergasdrucks im Bubbler. Ein konstanter Druck ist entscheidend für den stabilen Betrieb des Bubblers und die Leistung des nachgeschalteten Massenflussreglers (MFC).

Massenflussregler (MFCs): Die MFCs befinden sich stromabwärts der Umschalteinheit und dosieren präzise das Trägergas, das dem Prozesswerkzeug zugeführt wird. In manchen Ausführungen verfügt jede Seite über einen eigenen MFC zur verbesserten Regelung.

Druckwandler und Sensoren: Unverzichtbar für Automatisierung und Steuerung.

Zylinderdruck: Überwacht den Druck in der Gasquelle, um einen Druckabfall anzuzeigen. Ein starker Abfall signalisiert die Notwendigkeit eines Gaswechsels.

Lieferdruck: Gewährleistet, dass der Druck innerhalb der für die MFC und den Prozess festgelegten Grenzen bleibt.

Spüldruck: Überprüft die ordnungsgemäße Durchführung des Spülzyklus.

Spülsystem: Ein separater, hochreiner Stickstoff-Spülverteiler ist integriert. Er ermöglicht die sichere Evakuierung und Spülung der Standby-Seite beim Zylinderwechsel sowie bei Bedarf die Spülung der gemeinsamen Leitung. Die Spülventile sind an einen geeigneten Abgaswäscher oder ein Abgasreinigungssystem für TMA angeschlossen.

Leckageerkennung: Zur Erkennung von toxischen Gasen am Einsatzort (für TMA) werden im Gehäuse und im Abluftkanal Detektoren installiert, die etwaige Leckagen erkennen und Alarme sowie automatische Sicherheitsabschaltungen auslösen.

Steuerungssystem & Benutzeroberfläche: Eine speicherprogrammierbare Steuerung (SPS) oder ein dedizierter Gasregler automatisiert die Abläufe, überwacht Sensoren und steuert Sicherheitsverriegelungen. Ein lokaler Touchscreen oder eine Fernschnittstelle zeigt den Status an (z. B. „Seite A IN BETRIEB“, „Seite B STANDBY LEER“) und ermöglicht manuelle Eingriffe.

Betriebsarten und die Umschaltsequenz
Das System arbeitet in verschiedenen Betriebsmodi, wobei die Umschaltsequenz der kritische Vorgang ist.

Standardbetriebsmodus:

Seite A (Betrieb): Das Zylinderauslassventil ist geöffnet, sein Regler ist auf Prozessdruck eingestellt, und die Umschaltventilbaugruppe ist so positioniert, dass der Durchfluss von Seite A zum gemeinsamen MFC und Auslass ermöglicht wird.

Seite B (Standby): Der Zylinder ist gefüllt, unter Druck und angeschlossen. Sein Auslassventil ist geschlossen, aber die Verteilerseite steht unter Druck und ist betriebsbereit. Das System überwacht aktiv den Druck auf Seite A.

Automatisierte Umschaltsequenz (ausgelöst durch niedrigen Druck auf Seite A):

Auslösung: Die SPS erkennt, dass der Quelldruck auf Seite A unter einen voreingestellten Schwellenwert fällt.

Vorabprüfung: Das System prüft, ob sich Seite B in einem gültigen „Standby“-Zustand befindet (ausreichender Druck, keine aktiven Alarme).

Ventilsequenzierung:

Die Umschaltventilbaugruppe beginnt zu betätigen. Moderne Konstruktionen nutzen eine „Make-Before-Break“-Sequenz, bei der der Durchfluss zu Seite B hergestellt wird, bevor der Durchfluss von Seite A geschlossen wird. Dies ist der Schlüssel zu einem drucklosen Übergang und einem ununterbrochenen Durchfluss.

Der Schaltvorgang erfolgt in Millisekunden, wobei die nachgeschaltete MFC jede noch so kleine Schwankung ausgleicht.

Statusaktualisierung: Der Systemstatus ändert sich: Seite B IN BETRIEB , Seite A STANDBY LEER.

Alarm & Benachrichtigung: Das System löst einen „Zylinder niedrig“-Alarm aus und benachrichtigt das Anlagenpersonal, dass Seite A ausgetauscht werden muss. Der Prozess wird jedoch mit Seite B ungehindert fortgesetzt.

Zylinderwechsel auf der leeren Standby-Seite (Seite A):

Absperrung: Ein Bediener leitet gemäß den Sicherheitsvorschriften die Routine „Vorbereitung auf Zylinderwechsel“ ein. Die SPS stellt sicher, dass der gemeinsame Auslass von Seite A abgetrennt wird.

Spülung: Die SPS führt automatisch eine mehrstufige Evakuierung und Stickstoffspülung der isolierten Rohrleitung auf Seite A durch, um alle TMA-Restdämpfe zu entfernen.

Sicherer Austausch: Nach Überprüfung der Spülung und Bestätigung einer sicheren Umgebung durch Lecksuchgeräte wird der leere Zylinder abgeklemmt und ein neuer Zylinder installiert.

Dichtigkeitsprüfung und Vorbereitung: Die neue Zylinderverbindung wird einer Druckdichtigkeitsprüfung unterzogen. Nach erfolgreicher Prüfung wird Seite A auf Bereitschaftsdruck gebracht und ihr Status auf „STANDBY VOLL“ aktualisiert, bereit für den nächsten Wechsel.

Technische Vorteile und Nutzen
Echte, unterbrechungsfreie Versorgung: Eliminiert Prozessausfallzeiten aufgrund von Ressourcenerschöpfung und maximiert so die Anlagenverfügbarkeit und Produktivität.

Erhöhte Sicherheit: Automatisierte Umschaltungen reduzieren manuelle Ventilbetätigungen in der Nähe von Gefahrgasquellen. Das integrierte Spülsystem und die kontinuierliche Leckageüberwachung gewährleisten eine zuverlässige Gefahrenabwehr.

Prozessstabilität und Ausbeute: Gewährleistet einen gleichbleibenden Vorläuferzufuhrdruck und -fluss und eliminiert so Störungen, die Filmdefekte verursachen. Dies verbessert direkt die Prozessausbeute und -reproduzierbarkeit.

Betriebliche Flexibilität: Ermöglicht planmäßige Wartungsarbeiten (z. B. Reglerwartung) im Standby-Betrieb, ohne die Produktion zu beeinträchtigen. Ermöglicht außerdem das Testen neuer Zylinderformulierungen ohne Prozessrisiko.

Datenprotokollierung und Rückverfolgbarkeit: Das Steuerungssystem protokolliert alle Umschaltvorgänge, Druckdaten und Alarmzustände und liefert so wertvolle Daten für die vorbeugende Wartung und Prozessprüfungen.

Anwendungsüberlegungen und bewährte Verfahren
Die Implementierung eines doppelseitigen TMA-Verteilers erfordert sorgfältige Planung:

Materialverträglichkeit: Alle medienberührenden Teile müssen mit TMA kompatibel sein. Dies erfordert typischerweise hochwertigen Edelstahl (316L EP) mit ultrahochreiner (UHP) elektropolierter Oberfläche und metallversiegelten (VCJ®/CF) Verbindungen, um Reaktionen und Partikelbildung zu verhindern.

Reinheit und Ausgasung: Das System muss sorgfältig gereinigt (gemäß SEMI oder ähnlichen Standards) und unter Vakuum ausgeheizt werden, um den erforderlichen Reinheitsgrad zu erreichen und Feuchtigkeit und Sauerstoff zu minimieren, da diese TMA zersetzen.

Reinheit des Trägergases: Das Stickstoff- oder Argon-Trägergas muss von gleichwertig hoher Reinheit sein (z. B. 99.999 % oder besser) und mit speziellen Reinigern gereinigt werden, um letzte Spuren von H₂O und O₂ zu entfernen.

Integration mit Anlagensystemen: Der Verteiler muss mit dem zentralen System zur Überwachung toxischer Gase, der Abgasanlage/dem Wäscher der Anlage und oft auch mit dem anlagenweiten Gasschrank-Steuerungssystem (GCCS) oder dem Manufacturing Execution System (MES) zur Bestandsverwaltung verbunden werden.

Vorbeugende Wartung: Regelmäßige Wartungspläne für Dichtheitsprüfungen, Funktionsprüfungen der Regler und Überprüfungen der Ventilbetätigung sind unerlässlich, um die Systemintegrität aufrechtzuerhalten.

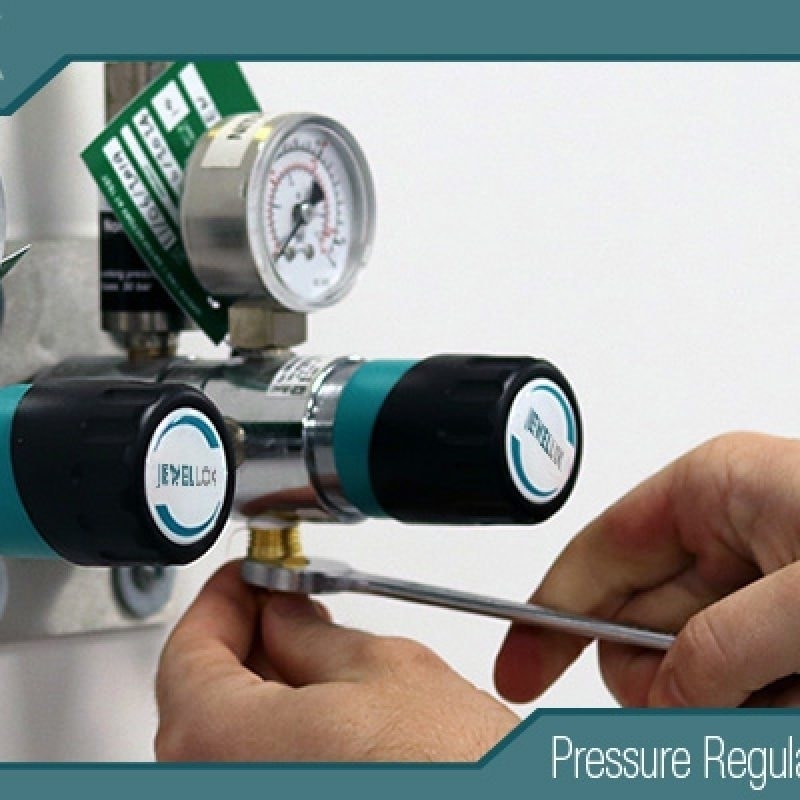

Hersteller von hochreinen Spezialgasreglern
Fazit
Der doppelseitige (A/B) TMA-Gasumschaltverteiler ist weit mehr als eine einfache Rohrleitungskonstruktion; er ist ein vollständig integriertes, automatisiertes System für Sicherheit und Produktivität. Er adressiert die zentralen Herausforderungen beim Umgang mit hochwertigen, gefährlichen Vorprodukten in kontinuierlichen Produktionsumgebungen. Durch die Gewährleistung einer unterbrechungsfreien Versorgung sichert er Produktionsläufe im Wert von mehreren Millionen Dollar, ermöglicht die konsistente Herstellung von Nanobauteilen und bietet die Betriebssicherheit, auf die die Hightech-Industrie angewiesen ist. Angesichts sinkender Prozesstoleranzen und steigender Ausfallkosten wird die Rolle solch robuster, intelligenter Gasversorgungssysteme für erfolgreiche und sichere Produktions- und Forschungsprozesse immer wichtiger. Die Investition in einen fachgerecht konzipierten, installierten und gewarteten A/B-Verteiler ist keine Ausgabe – sie ist eine entscheidende Absicherung für Qualität, Durchsatz und Sicherheit.
