UHP-Einstufen-Spezialgasdruckregler verstehen

Im Bereich der industriellen Gashandhabung sind Präzision und Reinheit von höchster Bedeutung, insbesondere bei Spezialgasen für Hightech-Anwendungen. Einstufige Druckregler für ultrareine (UHP) Spezialgase sind daher unerlässlich, um die sichere, präzise und kontaminationsfreie Zufuhr dieser Gase zu gewährleisten. Diese Geräte sind so konstruiert, dass sie den Druck von Gasen aus Hochdruckquellen wie Flaschen auf ein nutzbares Niveau reduzieren und dabei die Integrität des Gasstroms erhalten.

Spezialgase, darunter inerte, reaktive, korrosive oder toxische Varianten wie Stickstoff, Wasserstoff, Helium oder Salzsäuregemische, sind in Branchen von der Halbleiterfertigung bis zur pharmazeutischen Produktion unverzichtbar. Der Bedarf an UHP-Reglern ergibt sich aus der Notwendigkeit, Verunreinigungen zu vermeiden, die Prozesse beeinträchtigen könnten, beispielsweise Partikelkontaminationen bei der Chipherstellung oder chemische Reaktionen in Analyselaboren. Ein einstufiger Regler reduziert den Druck in einem Schritt und eignet sich daher für Anwendungen, die eine moderate Durchflussstabilität ohne die Komplexität mehrstufiger Systeme erfordern.

Dieser Artikel befasst sich mit den technischen Aspekten von einstufigen UHP-Spezialgasdruckreglern und untersucht deren Konstruktion, Materialien, Anwendungen, Vorteile, Auswahlkriterien, Wartung und aktuelle Trends. Durch das Verständnis dieser Regler können Ingenieure und Techniker ihre Gasversorgungssysteme hinsichtlich Effizienz und Zuverlässigkeit optimieren.

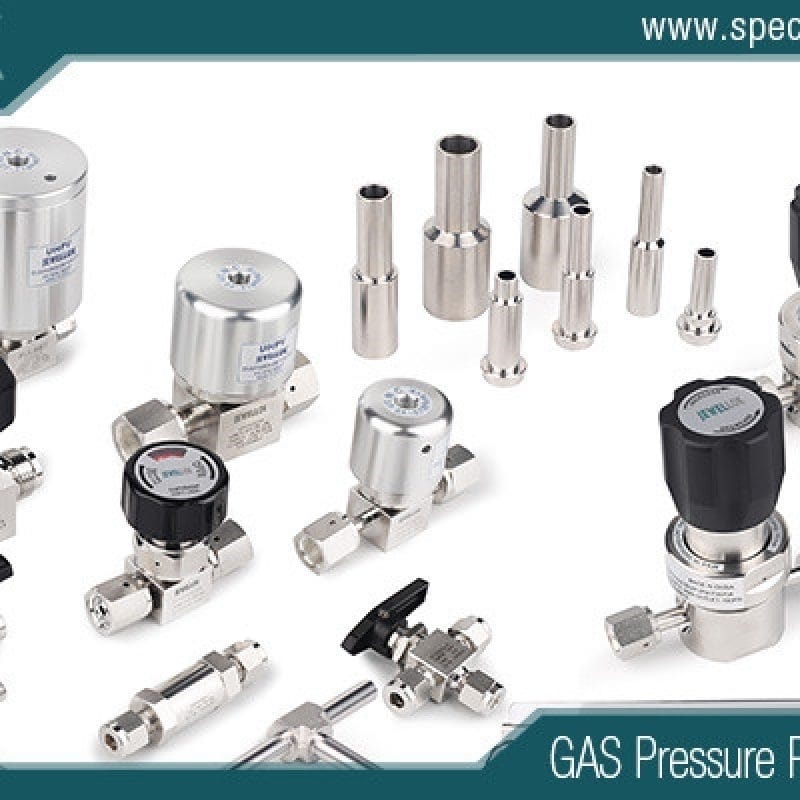

UHP-Einstufen-Spezialgasdruckregler
Was ist ein UHP-Einstufen-Druckregler?

Ein UHP-Einstufen-Druckregler ist ein Gerät, das den Eingangsdruck eines Gases von einer Hochdruckquelle in einem einzigen Arbeitsgang auf einen niedrigeren, kontrollierten Ausgangsdruck reduziert. Im Gegensatz zu Zweistufenreglern, die die Druckreduzierung in zwei aufeinanderfolgenden Schritten durchführen, um eine höhere Stabilität zu gewährleisten, sind Einstufenregler einfacher und kompakter. Diese Bauweise eignet sich ideal für Anwendungen, bei denen der Eingangsdruck relativ konstant bleibt oder Platzmangel den Einsatz größerer Geräte einschränkt.

Die Bezeichnung „UHP“ steht für Ultra High Purity (ultrahochrein) und bedeutet in der Regel, dass der Regler Gase mit einem Reinheitsgrad von 99.999 % (Reinheitsgrad 5.0) oder höher, bis zu 99.9999 % (Reinheitsgrad 6.0), verarbeiten kann. Diese Regler minimieren Verunreinigungen durch spezielle Konstruktionstechniken, die potenzielle Verunreinigungsquellen wie Gewindeverbindungen oder Federn im medienberührten Bereich eliminieren. Beispielsweise dichten Membranregler den Gasweg ab, ohne interne Komponenten freizulegen, die ausgasen oder korrodieren könnten.

Im Betrieb tritt Gas mit hohem Druck (oft bis zu 3000–4500 psig bzw. 207–310 bar) in den Regler ein und durchströmt einen Membran- oder Kolbenmechanismus, der sich an den nachgeschalteten Bedarf anpasst. Der Ausgangsdruck lässt sich über einen Drehknopf oder Griff einstellen, typischerweise in Bereichen von 0–25 psig bis 0–500 psig, je nach Modell. Die Durchflusskapazitäten variieren: Standardgeräte fördern 15–30 Standardliter pro Minute (slpm), während Hochleistungsversionen bis zu 50 Standardkubikfuß pro Minute (SCFM) erreichen.

Diese Regler sind häufig mit Manometern zur Überwachung des Ein- und Auslassdrucks sowie mit Sicherheitsfunktionen wie Überdruckventilen zum Schutz vor Überdruck ausgestattet. Durch ihre einstufige Bauweise sind sie kostengünstig für Anwendungen mit mittleren Durchflussmengen in sauberen Umgebungen.

Design und Komponenten

Bei der Konstruktion von einstufigen UHP-Spezialgasdruckreglern stehen Reinheit, Zuverlässigkeit und Benutzerfreundlichkeit im Vordergrund. Zu den wichtigsten Komponenten gehören Gehäuse, Membran, Ventilkegel, Ventilsitz und Kompressionselemente.

Das Gehäuse bildet den Hauptteil und wird üblicherweise aus Stangenmaterial gefräst statt geschmiedet, um Hohlräume im Inneren zu vermeiden, in denen sich Verunreinigungen ansammeln könnten. Die Anschlüsse sind flexibel gestaltet, oft in einer Sechs-Port-Anordnung, die eine Installation von unten oder von der Seite ermöglicht.

Die Membran ist für die Funktion des Reglers von zentraler Bedeutung. Sie dient als flexible Barriere, die Druckänderungen erfasst und den Ventilkegel entsprechend anpasst. Bei UHP-Reglern bestehen Membranen häufig aus Edelstahl oder Hastelloy, um die Ausgasung von Elastomeren zu vermeiden. Membranverbindungen mit direkter Membrananbindung eliminieren Federn und Gewinde im Gasweg und verbessern so die Gasreinheit, da der Kontakt von Metallpartikeln verhindert wird.

Ventilkegel und Ventilsitz bilden den Dichtungsmechanismus. Der Ventilkegel, ein beweglicher Stopfen, drückt gegen den Ventilsitz und steuert so den Durchfluss. In Reinraumanlagen werden diese Bauteile auf Oberflächenrauheiten im Submikrometerbereich (z. B. 10 Ra oder besser) poliert, um Leckagen und Partikelbildung zu minimieren. Einige Modelle verfügen über federlose Konstruktionen, bei denen die Membran die Rückstellkraft erzeugt und so das Kontaminationsrisiko weiter reduziert.

Zu den weiteren Komponenten gehören Filter am Einlass zur Partikelabscheidung sowie optionale Rohrverschraubungen für die nahtlose Integration in Rohrleitungssysteme. Varianten mit hohem Durchfluss verfügen über größere Öffnungen und optimierte Strömungswege, um größere Fördermengen ohne Druckabfall zu bewältigen – ein Phänomen, bei dem der Auslassdruck mit steigendem Durchfluss abnimmt.

Fortschrittliche Ausführungen können Unterdruckfunktionen für die vakuumunterstützte Gaszufuhr oder Hastelloy-Innenteile für Korrosionsbeständigkeit umfassen. Insgesamt eignen sich diese Regler aufgrund ihrer kompakten Bauweise (oft unter 6 cm Höhe) ideal für die Installation direkt am Verbrauchsort.

Im Bauwesen verwendete Materialien

Die Materialauswahl ist bei UHP-Reglern entscheidend, um die Kompatibilität mit Spezialgasen und die Reinheit zu gewährleisten. Als Hauptmaterial dient Edelstahl 316L, der aufgrund seines niedrigen Kohlenstoffgehalts gewählt wurde. Dieser verbessert die Korrosionsbeständigkeit und Schweißbarkeit. Sekundäre Umschmelzprozesse reinigen den Stahl zusätzlich und reduzieren Einschlüsse, die in das Gas gelangen könnten.

Bei aggressiven Gasen wie Halogenen oder Säuren werden für die Innenteile Hastelloy C-22 oder Monel-Legierungen verwendet, die eine hervorragende Beständigkeit gegen Lochfraß und Spannungsrisskorrosion bieten. Membranen und Ventilkegel aus diesen Werkstoffen widerstehen rauen Umgebungsbedingungen ohne Beschädigung.

Vernickeltes Messing wird in einigen Gehäusen für einen kostengünstigen Korrosionsschutz eingesetzt, ist jedoch in Reinstanwendungen aufgrund möglicher Nickelablagerungen weniger verbreitet. Elastomerdichtungen bestehen, falls verwendet, typischerweise aus Viton oder Kalrez aufgrund ihrer chemischen Inertheit. Viele Reinstwasserkonstruktionen setzen jedoch auf Ganzmetalldichtungen, um organische Verunreinigungen zu vermeiden.

Oberflächenbehandlungen wie Elektropolieren ermöglichen Rauheiten bis zu 5 Ra und minimieren so die Anhaftungsstellen für Verunreinigungen. Diese Werkstoffe gewährleisten die Langlebigkeit des Reglers; unter sauberen Bedingungen beträgt die Lebensdauer oft mehr als 10 Jahre.

Anwendungen in verschiedenen Branchen

UHP-Einstufen-Spezialgasdruckregler finden breite Anwendung in Branchen, in denen die Gasreinheit direkten Einfluss auf die Produktqualität hat.

In der Halbleiterfertigung kontrollieren sie Dotiergase wie Arsin oder Phosphin während der Waferbearbeitung und verhindern so Defekte durch Verunreinigungen. Die Strömungsstabilität gewährleistet eine gleichmäßige Abscheidung in CVD-Anlagen (chemische Gasphasenabscheidung).

Die Pharma- und Biotechnologiebranche ist auf sie angewiesen, um in Fermentationstanks oder Chromatographiesystemen sterile Gase zuzuführen und Gase wie Sauerstoff oder Kohlendioxid zu handhaben, ohne Mikroben oder Partikel einzuführen.

Analytische Labore verwenden diese Regler für die Gaschromatographie (GC) und Massenspektrometrie (MS), wo selbst Spuren von Verunreinigungen die Ergebnisse verfälschen können. Sie eignen sich ideal zur Kalibrierung von Instrumenten mit Standardgasgemischen.

In der Lebensmittel- und Getränkeindustrie steuern sie das CO2 für die Karbonisierung oder den Stickstoff für die Verpackung und sorgen so für Reinheit, um Fehlgeschmäcker zu vermeiden.

In der Spitzenforschung, beispielsweise in der Photovoltaik oder der LED-Produktion, werden sie als Vorläufergase bei der Dünnschichtabscheidung eingesetzt. Auch in Erdölfeldern und der Umweltüberwachung profitieren sie von ihrer robusten Bauweise im Umgang mit Probengasen.

Bei korrosiven oder giftigen Gasen werden Modelle mit exotischen Legierungen bevorzugt, um einen sicheren Betrieb in Gefahrenbereichen zu gewährleisten.

Vorteile und Nutzen

Der Hauptvorteil von UHP-Einstufenreglern liegt in ihrer Fähigkeit, hochreines Gas ohne komplexe Installationen zu liefern. Ihre Einfachheit reduziert potenzielle Fehlerquellen und senkt somit die Wartungskosten im Vergleich zu mehrstufigen Geräten.

Sie bieten hervorragende Durchflusseigenschaften mit minimalem Durchflussabfall und schneller Reaktion auf Bedarfsänderungen und eignen sich daher für mittlere Durchflussmengen. Ihre kompakte Bauweise ermöglicht die Integration in beengte Räume, beispielsweise in Prozessanlagen.

Reinheitsmerkmale wie gewindelose Konstruktionen minimieren Heliumleckraten auf 1×10⁻⁹ scc/sec oder besser und übertreffen damit die Industriestandards. Dies führt zu reduzierten Ausfallzeiten und höheren Ausbeuten in kritischen Prozessen.

Wirtschaftlich gesehen sind einstufige Modelle in der Anschaffung günstiger, wobei die robuste Bauweise für Langlebigkeit sorgt. Die Sicherheit wird durch Merkmale wie gefilterte Sitze und Überdruckschutz erhöht.

Insgesamt bieten sie ein ausgewogenes Verhältnis von Leistung, Reinheit und Praktikabilität für Spezialgasanwendungen.

Auswahlkriterien

Die Auswahl des richtigen UHP-Einstufenreglers erfordert die Beurteilung mehrerer Faktoren.

Zunächst muss die Gasart und die Kompatibilität geprüft werden – korrosive Gase erfordern Hastelloy, während inerte Gase für Edelstahl geeignet sind.

Druckanforderungen: Passen Sie den maximalen Einlassdruck (z. B. 3500 psig) und den Auslassbereich an Ihr System an.

Durchflussbedarf: Auswahl anhand von slpm oder SCFM, wobei bei Volumenströmen über 30 slpm der Hochdurchfluss gewählt werden sollte.

Reinheitsgrad: Stellen Sie sicher, dass der Regler die Gasreinheitsanforderungen erfüllt oder übertrifft und über geeignete Oberflächenbeschaffenheiten verfügt.

Installation: Beachten Sie die Anschlusskonfigurationen und Armaturen (z. B. CGA-Anschlüsse wie 580 für Stickstoff).

Umweltfaktoren: Für raue Umgebungen sollten robuste Materialien gewählt werden; für Reinräume sollten partikelarme Konstruktionen Priorität haben.

Budget und Zertifizierungen (z. B. SEMI-Standards) spielen ebenfalls eine Rolle. Die Konsultation der Herstellerspezifikationen gewährleistet eine optimale Auswahl.

Wartungs- und Sicherheitsüberlegungen

Eine ordnungsgemäße Wartung verlängert die Lebensdauer des Reglers und gewährleistet die Sicherheit. Regelmäßige Dichtigkeitsprüfungen mit Heliumdetektoren sind unerlässlich. Reinigen Sie medienberührende Teile mit zugelassenen Lösungsmitteln, um Rückstände zu entfernen.

Überdruck lässt sich durch Überwachung der Manometer und Einsatz von Sicherheitsventilen vermeiden. Bei giftigen Gasen sind Spülsysteme zum Evakuieren der Leitungen vor der Demontage erforderlich.

Zu den Sicherheitsvorkehrungen gehören das Tragen von persönlicher Schutzausrüstung und die Gewährleistung ausreichender Belüftung. Das Personal ist in den Handhabungsverfahren zu schulen, um Unfälle zu vermeiden.

Eine regelmäßige Neukalibrierung alle 6–12 Monate gewährleistet die Genauigkeit. Regler sollten in trockener, sauberer Umgebung aufbewahrt werden, um Korrosion zu vermeiden.

Future Trends

Da die Industrie höhere Reinheitsgrade und Effizienz anstrebt, werden UHP-Regler weiterentwickelt. Die Integration mit dem Internet der Dinge (IoT) für Fernüberwachung und vorausschauende Wartung gewinnt an Bedeutung. Fortschrittliche Materialien wie Graphen-Verbundwerkstoffe können die Lebensdauer verlängern.

Nachhaltigkeit treibt Designs mit recycelbaren Komponenten und geringerem Energieverbrauch voran. Miniaturisierung unterstützt mobile Anwendungen in Zukunftsfeldern wie dem Quantencomputing.

UHP-Einstufen-Spezialgasdruckregler
Fazit

UHP-Einstufen-Spezialgasdruckregler sind für die präzise und kontaminationsfreie Gaszufuhr unverzichtbar. Ihre robuste Bauweise, die hohe Materialqualität und die vielseitigen Anwendungsmöglichkeiten machen sie zu einem Eckpfeiler moderner Industrieprozesse. Durch die richtige Auswahl und Wartung erzielen Anwender optimale Leistung und Sicherheit.
