Ventile für Hochdruck-Wasserstoffgasverteilersysteme: Konstruktion, Anwendungen und Weiterentwicklungen

Ventile für Hochdruck-Wasserstoffgasverteilersysteme: Konstruktion, Anwendungen und Weiterentwicklungen

Im sich rasant entwickelnden Feld der sauberen Energien sticht Wasserstoff als vielseitiger und nachhaltiger Brennstoff hervor. Mit dem Übergang der Industrie zu wasserstoffbasierten Technologien ist eine zuverlässige Infrastruktur für den Umgang mit Hochdruckwasserstoffgas unerlässlich geworden. Kernstück dieser Infrastruktur sind Hochdruck-Wasserstoffgasverteilersysteme , die eine entscheidende Rolle bei der sicheren Verteilung, Steuerung und Regelung des Wasserstoffflusses in verschiedenen Anwendungen spielen. Diese Systeme sind für Drücke von über 350 bar (5,076 psi) bis hin zu 1,000 bar und mehr ausgelegt und gewährleisten so Effizienz und Sicherheit in Umgebungen wie Tankstellen, Industrieanlagen und Transportsystemen.

Ein Verteilersystem besteht typischerweise aus mehreren Ventilen, Verbindungsstücken, Schläuchen und Reglern, die miteinander verbunden sind, um Gas von einer Quelle zu mehreren Ausgängen oder umgekehrt zu verteilen. In Wasserstoffanwendungen müssen diese Verteiler extremen Bedingungen standhalten, darunter hoher Druck, niedrige Temperaturen und die besonderen Eigenschaften von Wasserstoff, wie beispielsweise seine geringe Molekülgröße, die zu Leckagen und Materialversprödung führen kann. Dieser Artikel befasst sich mit den technischen Aspekten von Ventilen in Hochdruck-Wasserstoff-Verteilersystemen und untersucht deren Konstruktionsprinzipien, Schlüsselkomponenten, Funktionsmechanismen, Anwendungen, Sicherheitsmerkmale und zukünftige Entwicklungen. Durch das Verständnis dieser Elemente können Ingenieure und andere Beteiligte die Innovationen, die die Einführung von Wasserstoff vorantreiben, besser nachvollziehen.

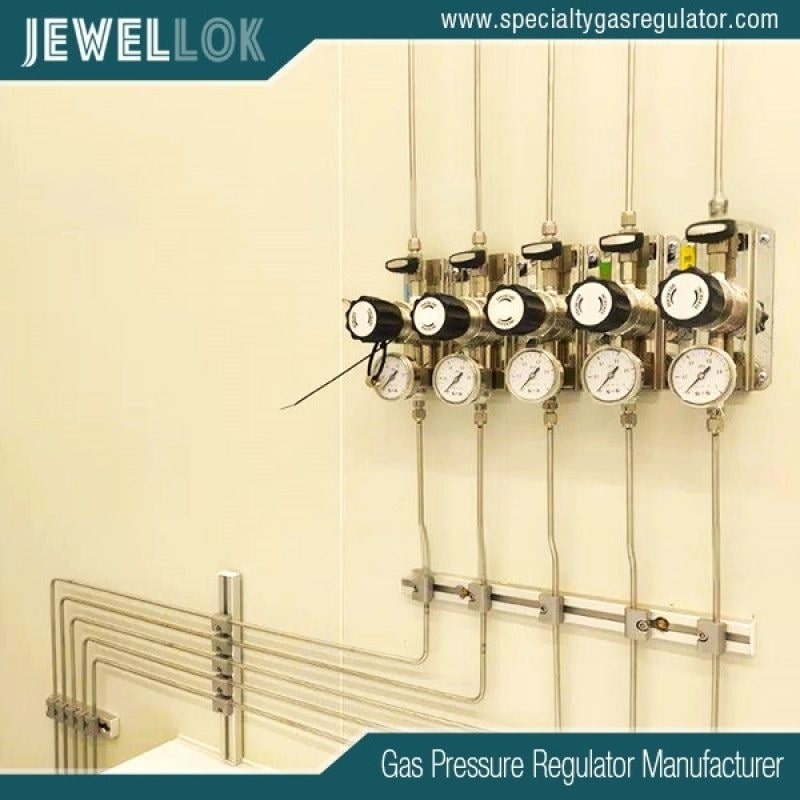

Hochdruck-Wasserstoffgasverteilersystem
Designprinzipien und Komponenten

Die Konstruktion von Ventilen für Hochdruck-Wasserstoffgasverteilersysteme unterliegt strengen Normen, wie beispielsweise ISO 19880-3 für Tankstellen und EC-79 für Fahrzeugkomponenten. Diese Ventile sind je nach Anwendung für Drücke von 5,000 psi bis 60,000 psi ausgelegt. Zu den Kernkomponenten gehören Ventilkörper, Spindel, Dichtungen, Stellantriebe und Verteilerblöcke.

Ventilkörper und Werkstoffe

Das Ventilgehäuse wird üblicherweise aus hochfesten Werkstoffen wie geschmiedetem Messing, Edelstahl oder Speziallegierungen gefertigt, um der Wasserstoffversprödung – einem Phänomen, bei dem Wasserstoffatome in das Metallgitter diffundieren und zu Rissen und schließlich zum Versagen führen – zu widerstehen. Edelstahlsorten wie 316L sind aufgrund ihrer Korrosionsbeständigkeit und mechanischen Festigkeit weit verbreitet. Für Anwendungen mit extrem hohem Druck können moderne Verbundwerkstoffe oder Titanlegierungen eingesetzt werden, um das Gewicht zu reduzieren und gleichzeitig die Integrität zu gewährleisten.

Bei Verteilersystemen verfügt das Gehäuse häufig über mehrere Anschlüsse für Ein- und Auslass. Beispielsweise ermöglicht ein Simplex-Verteiler die Unterbringung einer unbegrenzten Anzahl von Zylindern in einer einzigen Zylinderbank, wobei die Anordnung der Zylinder versetzt ist (z. B. 5 Zoll Mittenabstand), um Platz zu sparen. Kundenspezifische Verteiler können Anschlussgrößen von 1/4 Zoll bis 1 Zoll aufweisen und verschiedene Schlauchtypen wie Kegel- und Gewinde- oder umgekehrte Zweiring-Ausführungen aufnehmen.

Schaft und Dichtungsmechanismen

Die Ventilspindel ist ein zentrales Element zur präzisen Steuerung des Gasdurchflusses. Bei Nadelventilen, die häufig in der Messtechnik eingesetzt werden, verjüngt sich die Spindel zu einer feinen Spitze, um eine genaue Drosselung zu ermöglichen. Für Wasserstoffanwendungen sind die Spindeln oft nicht drehbar, um den Verschleiß zu minimieren, und mit weichen Dichtungen (z. B. aus PCTFE oder PEEK) ausgestattet, um auch bei hohen Drücken eine blasenfreie Abdichtung zu gewährleisten.

Dichtungen sind aufgrund der Permeabilität von Wasserstoff für verschiedene Materialien unerlässlich, um Leckagen zu verhindern. O-Ring-Dichtungen aus wasserstoffkompatiblen Elastomeren wie EPDM oder Viton sind Standard, während Metall-auf-Metall-Dichtungen auch unter extremen Bedingungen zuverlässig funktionieren. Doppelabsperr- und Entlüftungsventile (DBB) integrieren zwei Absperrventile und ein Entlüftungsventil in einen einzigen Verteilerblock und erhöhen so die Sicherheit durch Druckentlastung zwischen den Dichtungen.

Aktuatoren und Steuerungssysteme

Ventile in Verteilersystemen können manuell, pneumatisch oder elektromagnetisch betätigt werden. Elektromechanisch betätigte Magnetventile eignen sich ideal für die automatisierte Steuerung in Wasserstoffkreisläufen. Sie nutzen eine elektromagnetische Spule, um einen Kolben zu bewegen und so den Ventilanschluss zu öffnen oder zu schließen. Bei hohem Druck verstärken servounterstützte Ausführungen die Kraft, um Drücke bis zu 1,000 bar zu bewältigen.

In explosionsgefährdeten Bereichen werden pneumatische Stellantriebe bevorzugt, die mit Druckluft Kugel- oder Schieberventile betätigen. Für kryogenen Wasserstoff (flüssiger Wasserstoff bei -253 °C) gewährleisten spezielle Stellantriebe einen zuverlässigen Betrieb ohne Einfrieren.

Verteilerkonfigurationen

Verteiler können manuell, halbautomatisch oder vollautomatisch mit Umschaltfunktion betrieben werden. Eine typische Konfiguration umfasst Absperrventile am Verteiler, Druckregler mit einem einstellbaren Druckbereich von 20 bis 160 psig sowie Sicherheitsvorrichtungen wie Überdruckventile. Beispielsweise kann ein Füllverteiler 24 oder 48 Zylinder anschließen und so ein wirtschaftliches Befüllen ermöglichen. Integrierte Rückschlagventile verhindern dabei den Rückfluss.

In mobilen Anwendungen verfügen Verteiler über Abzweigstellen für schnelle Verbindungen und unterstützen Gase wie Wasserstoff, Methan oder Ethylen. Stationäre Systeme sind häufig mit Ventilverteilerkästen (VMBs) in 4- oder 8-Stab-Ausführung ausgestattet, die die Gasverteilung an mehrere Geräte ermöglichen und gleichzeitig durch Entlüftungs- und Spülfunktionen eine sichere Wartung gewährleisten.



Betriebsmechanismen

Die Ventile von Hochdruck- Wasserstoffgasverteilersystemen arbeiten nach den Prinzipien der Fluiddynamik und Druckregelung. In einer Standardkonfiguration strömt das Gas aus Speicherflaschen oder Kompressoren in den Verteiler, passiert Einlassventile und gelangt in einen Verteiler. Druckregler halten den Druck im nachgeschalteten System konstant, während Rückschlagventile einen unidirektionalen Durchfluss gewährleisten.

Durchflusskontrolle und -regulierung

Nadelventile ermöglichen eine präzise Durchflussregulierung; ihre Öffnungsgrößen sind auf die geringe Dichte von Wasserstoff abgestimmt. Kugelventile mit Vierteldrehung bieten schnelle Absperrung und sind in den Serien Hi-Pro und HB für Drücke bis zu 20,000 psi erhältlich. Proportional-Überdruckventile (PRVs) lassen Überdruck automatisch ab und schützen das System so vor Überdruck.

In automatischen Umschaltverteilern überwachen Sensoren den Druckpegel. Sobald der Primärspeicher erschöpft ist, schaltet das System nahtlos auf einen Reservespeicher um und gewährleistet so eine unterbrechungsfreie Versorgung. Dies ist in Brennstoffzellenanwendungen von entscheidender Bedeutung, da Ausfallzeiten kostspielig sein können.

Sicherheitsintegration

Sicherheit ist in die Betriebskonstruktion integriert. Druckbegrenzungsventile (PRVs) schützen die Kreisläufe, indem sie sich bei voreingestellten Drücken öffnen und Gas ablassen, um Explosionen zu verhindern. Rückschlagventile verhindern einen Rückfluss, der Quellen verunreinigen oder zu einer Vermischung mit unverträglichen Gasen führen könnte.

Aufgrund der Entzündbarkeit von Wasserstoff sind Verteiler mit Flammendurchschlagsicherungen und Notabschaltventilen ausgestattet, die bei hohem Druck, Überschussdurchfluss oder Leckageerkennung auslösen. In Dreiventil-Verteilern für Differenzdruckmessumformer ermöglichen Ausgleichsventile die Kalibrierung ohne Systemabschaltung. Dabei ist jedoch ein korrektes Anzugsmoment unerlässlich, um Leckagen durch beschädigte Dichtungen zu vermeiden.

Leistung unter extremen Bedingungen

Wasserstoffverteiler müssen in unterschiedlichsten Umgebungen funktionieren. In Tankstellen bewältigen die Ventile schnelle Befüllzyklen bei 700 bar, wobei die zyklusgeprüften Komponenten Millionen von Betätigungen aushalten. In kryogenen Anwendungen kommen Kugel- oder Schieberventile mit verlängerten Hauben zum Einsatz, um die Aktuatoren vor niedrigen Temperaturen zu schützen und so Vereisung zu verhindern.

Ultrahochdruckventile (über 350 bar) verwenden spezielle Dichtungsmaterialien wie Polyimid oder verstärktes PTFE, um ihre Dichtheit zu gewährleisten. Servounterstützte Mechanismen reduzieren den Energieaufwand für die Betätigung und eignen sich daher besonders für batteriebetriebene Systeme in Fahrzeugen.



Anwendungen

Ventile für Hochdruck-Wasserstoffgasverteilersysteme finden Anwendung in der gesamten Wertschöpfungskette von Wasserstoff, von der Produktion bis zum Endverbrauch.

Wasserstofftankstellen

In der Wasserstofftankstelleninfrastruktur verteilen Verteiler komprimierten Wasserstoff an die Zapfsäulen. ISO 19880-3-zertifizierte Ventile gewährleisten die Kompatibilität mit den H35- und H70-Protokollen und ermöglichen so das schnelle Betanken von Brennstoffzellenfahrzeugen. Kundenspezifische Verteiler integrieren Filter, Rückschlagventile und Berstscheiben für einen sicheren Betrieb.

Industrie und Fertigung

In Chemieanlagen liefern Verteilerkästen Wasserstoff für Prozesse wie die Ammoniaksynthese oder Hydrierungsreaktionen. Hauptventile an Rohranhängern ermöglichen den Transport großer Mengen mit Drücken bis zu 6,000 psi. In der Halbleiterfertigung verteilen Ventilverteilerkästen hochreinen Wasserstoff, wobei SPS-Steuerungen Leckagen überwachen.

Transport und Mobilität

In Fahrzeugen werden bordeigene Systeme mit EC-79-zertifizierten Verteilern für Wasserstoffspeichertanks eingesetzt. Diese kompakten Einheiten steuern den Durchfluss zu den Brennstoffzellen und verfügen über Druckminderventile, die den Druck von 700 bar auf den Betriebsdruck reduzieren. In der Schifffahrt und Luftfahrt unterstützen Wasserstoffverteiler Antriebssysteme, wobei besonderer Wert auf Leichtbauweise gelegt wird.

Energiespeicherung und Stromerzeugung

In netzgekoppelten Energiespeichern verbinden Verteiler Elektrolyseure mit Speicherzylindern und ermöglichen so die Produktion von grünem Wasserstoff. Brennstoffzellenkraftwerke nutzen Verteiler zur Gasmischung und -verteilung, um eine stabile Leistung zu gewährleisten.



Sicherheitshinweise

Sicherheit ist beim Umgang mit Wasserstoff aufgrund seines breiten Entzündungsbereichs (4–75 % in Luft) und seiner geringen Zündenergie unerlässlich. Verteilerventile verfügen über Redundanzen wie doppelte Dichtungen und ausfallsichere Stellantriebe. Regelmäßige Wartung, einschließlich Drehmomentprüfung und Dichtungsaustausch, beugt Problemen wie Gewindeleckagen an Ausgleichsventilen vor.

Die Materialauswahl verringert die Versprödung; beispielsweise durch Vermeidung von hochkohlenstoffhaltigen Stählen. Die Einhaltung von Normen wie CGA 350 für Steckdosen gewährleistet die Kompatibilität. Im Konstruktionsprozess simuliert die Finite-Elemente-Analyse (FEA) die Spannungen unter Druck und optimiert so die Lebensdauer.




Hochdruck-Wasserstoffgasverteilersystem
Fortschritte und zukünftige Trends

Innovationen bei Hochdruck-Wasserstoffventilen konzentrieren sich auf Effizienz, Nachhaltigkeit und die Integration in intelligente Systeme. Additive Fertigung ermöglicht komplexe Verteilergeometrien und reduziert Gewicht und Montagezeit. Intelligente Ventile mit IoT-Sensoren bieten Echtzeitüberwachung und sagen Ausfälle mithilfe von KI-Algorithmen voraus.

Mit zunehmender Verbreitung von Wasserstoffwirtschaften werden modulare Verteilersysteme dominieren und eine einfache Erweiterung ermöglichen. Die Forschung an Nanomaterialien für Dichtungen verspricht absolute Dichtheit. Die Elektrifizierung von Aktuatoren trägt zu den Klimaneutralitätszielen bei und minimiert die Abhängigkeit von pneumatischen Systemen.

Zusammenfassend lässt sich sagen, dass Ventile für Hochdruck-Wasserstoffgasverteilersysteme die Grundlage für eine sichere und effiziente Wasserstoffnutzung bilden. Ihre Weiterentwicklung wird den Übergang zu einer wasserstoffbetriebenen Zukunft beschleunigen und mit robuster Technik den Herausforderungen des Klimawandels begegnen.
