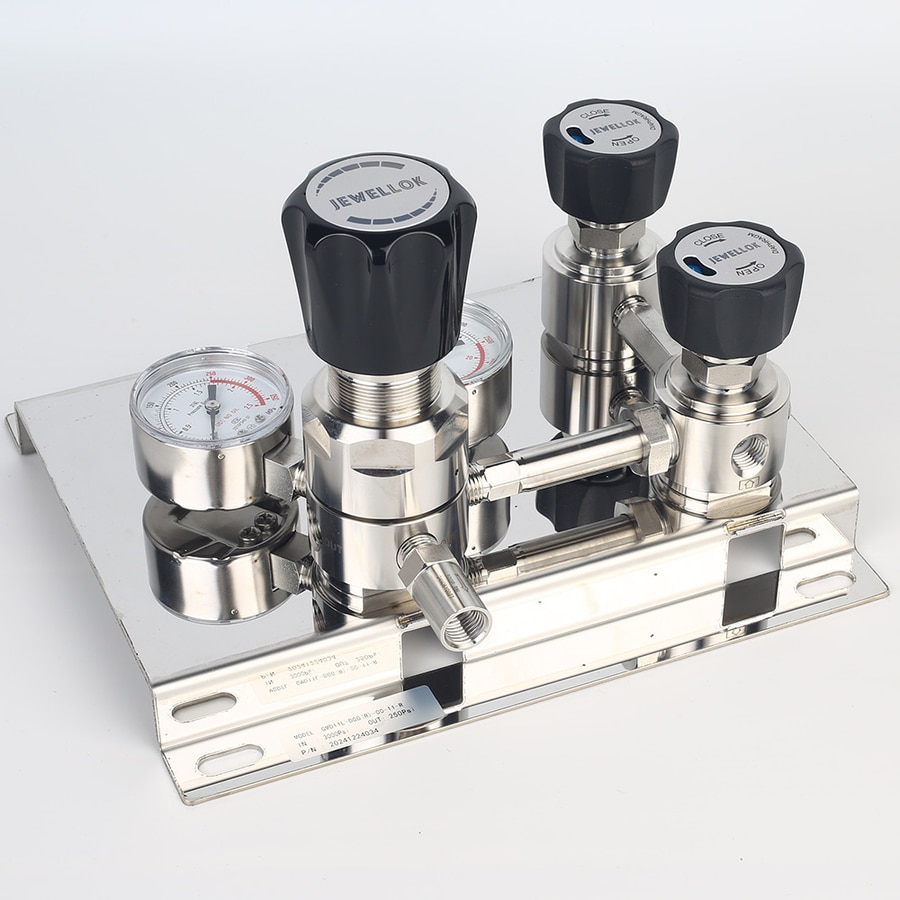

PH3 UHP Druckminderungsventil – speziell entwickelt für hochgiftige und selbstentzündliche Gase

Der sichere Umgang mit Spezialgasen ist ein Grundpfeiler moderner Hightech-Fertigung, insbesondere in der Halbleiter- und Photovoltaikindustrie. Zu den anspruchsvollsten Gasen zählen hochgiftige und pyrophore Gase wie Phosphin (PH₃), das in Dotierungs- und Abscheidungsprozessen eingesetzt wird. Herkömmliche Druckregler sind für solche Medien oft unzureichend, da selbst kleinste Leckagen oder Materialunverträglichkeiten zu katastrophalen Ausfällen führen können. Dieser Artikel befasst sich mit der speziellen Konstruktion von Ultrahochreinheits-Druckminderventilen (UHP), die speziell für die sichere und präzise Regelung von Gasen wie PH₃ entwickelt wurden. Wir untersuchen die entscheidenden Konstruktionskriterien – Werkstoffe, Dichtheit, Sicherheitsredundanzen und Kontaminationskontrolle –, die einen Standardregler in eine unverzichtbare Sicherheitskomponente verwandeln und so den technologischen Fortschritt ermöglichen, während gleichzeitig Betriebssicherheit und Umweltschutz gewährleistet werden.

Hersteller von Hochdruck-Spezialgasreglern
Das einzigartige Gefahrenprofil von PH₃
Phosphin (PH₃) ist ein farbloses, brennbares und hochgiftiges Gas mit charakteristischem stechendem Geruch. Es entzündet sich in Luft bei Konzentrationen oberhalb seiner unteren Explosionsgrenze (ca. 1.8 %) spontan und ist bereits in sehr geringen Konzentrationen (TLV-TWA von 0.3 ppm) tödlich für den Menschen. Hauptsächlich wird es industriell als Dotierstoff in der Halbleiterfertigung und bei der Herstellung von Verbindungshalbleitern wie Galliumphosphid eingesetzt. Diese Kombination aus Toxizität, Selbstentzündungsgefahr und seiner kritischen Rolle in empfindlichen Prozessen stellt besondere Anforderungen an Komponenten für die Fluidförderung.

Ein Standard-Druckminderventil für Inertgase stellt in solchen Anwendungen eine potenzielle Schwachstelle dar. Die Anforderungen verlagern sich von der reinen Druckregelung hin zu absoluter Dichtheit, ausfallsicherem Betrieb und der Bereitstellung von hochreinem Gas. Das PH₃ UHP-Druckminderventil ist keine Anpassung, sondern eine von Grund auf neu entwickelte Konstruktion, die dieser Herausforderung gerecht wird. Seine Kernaufgabe ist dreifach: den Zylinder- oder Quellendruck mit höchster Präzision auf einen sicheren, nutzbaren Lieferdruck zu reduzieren; jegliches Austreten von Gas nach außen zu verhindern; und sicherzustellen, dass das gelieferte Gas frei von Verunreinigungen ist, die die Prozessausbeute beeinträchtigen oder gefährlich mit dem Gas selbst reagieren könnten.

Grundlegende Designimperative
Die Konstruktionsphilosophie eines PH₃-Ventils basiert auf dem Prinzip „Sicherheit durch Konstruktion“. Jedes Teilsystem wird hinsichtlich potenzieller Ausfallmechanismen im Zusammenhang mit den Gaseigenschaften genauestens geprüft.

1. Materialwissenschaft und Korrosionsbeständigkeit
PH₃, insbesondere in der UHP-Qualität, kann sich unter bestimmten Bedingungen zersetzen und reaktivere Phosphorverbindungen bilden. Es kann außerdem in Gegenwart von Feuchtigkeit korrosiv wirken. Daher ist die Materialauswahl von entscheidender Bedeutung.

Gehäuse und Innenkomponenten: Hochwertige Edelstähle (z. B. 316L VIM/VAR oder gleichwertig) mit exzellenten elektropolierten Innenoberflächen sind Standard. Durch Elektropolieren (Ra < 10 µin) wird die Oberfläche minimiert und somit die Angriffsfläche für Gasadsorption, Partikelbildung und potenzielle Zersetzung reduziert. Für besonders anspruchsvolle Anwendungen bieten vernickelte oder Monel-Komponenten eine verbesserte Korrosionsbeständigkeit.

Sitz- und Dichtungsmaterialien: Dies ist die kritischste Schnittstelle. Elastomere werden aufgrund von Permeationsrisiken und potenzieller Materialermüdung generell vermieden. Stattdessen werden Metall-auf-Metall-Dichtungen für die Primärabdichtung, insbesondere am Sitz, eingesetzt. Ein Sitz aus weichem Metall (z. B. Nickel, Silber) in Verbindung mit einem Ventilkegel aus hartem Metall (Edelstahl) sorgt für eine leckagefreie Kaltflussdichtung. Für statische Dichtungen werden umschlossene Dichtungen aus speziellen, undurchlässigen Materialien wie Perfluorelastomeren (z. B. Kalrez®) oder vollständig metallgedichtete Verbindungen (Conflat®-Typ) verwendet. Dadurch wird sichergestellt, dass sie nicht dem direkten Leitungsdruck an ihrem Außendurchmesser ausgesetzt sind, was zu Extrusion und Ausfall führen könnte.

2. Integritätssicherung bei Leckagen: Das Null-Toleranz-Mandat
Ein Leckratenstandard von 1 x 10⁻⁹ atm cm³/s He oder besser ist nicht nur eine Spezifikation, sondern eine unabdingbare Anforderung. Dies wird erreicht durch:

Vollständig verschweißte Konstruktion: Potenzielle Leckagequellen, wie z. B. Gewindeverbindungen auf der gasbenetzten Seite, werden eliminiert. Ventilkörper, Ein-/Auslassanschlüsse und Messleitungen werden in einer kontrollierten Atmosphäre mittels Orbital-WIG- oder Laserschweißen verschweißt, um Oxidation zu verhindern.

Membranisolierung: Das Herzstück jedes Druckreglers ist sein Sensorelement. Bei PH₃ wird anstelle einer elastischen Membran eine geschweißte Metallmembran verwendet. Diese dichtet das Prozessgas hermetisch von der Federkammer und der Umgebung ab. Die Membran ist so konstruiert, dass sie sich über Millionen von Zyklen innerhalb ihrer Elastizitätsgrenzen biegen kann, ohne zu ermüden.

Doppelmembran-Design (Sicherheitsgehäuse): Der Goldstandard für den Umgang mit toxischen Gasen. Dieses Design zeichnet sich durch eine primäre, geschweißte Metallmembran aus. Darunter befindet sich eine sekundäre (meist elastische) Membran. Der Zwischenraum wird kontinuierlich von einem Drucksensor überwacht oder ist mit einem Abgaswäscher verbunden. Versagt die primäre Membran, wird das toxische Gas von der sekundären Membran zurückgehalten und ein Alarm ausgelöst. Dies ermöglicht ein sicheres Abschalten ohne Freisetzung in die Atmosphäre.

3. Druckregelung und -stabilität
Neben der Dichtheitsprüfung muss das Ventil seine Hauptfunktion präzise erfüllen. PH₃-Prozesse erfordern häufig stabile, niedrige Förderdrücke.

Hochreine Feder: Die Feder, die den Drucksollwert steuert, ist durch die Metallmembran vom Gas isoliert und befindet sich häufig in einem abgedichteten Gehäuse aus eloxiertem Aluminium oder Edelstahl.

Strömungseigenschaften: Der interne Strömungsweg ist für laminare Strömung ausgelegt, um Druckstöße und -abfälle zu minimieren. Der Durchflusskoeffizient (Cv-Wert) ist sorgfältig kalibriert, um einen ausreichenden Durchfluss für den Prozess bei gleichzeitiger Gewährleistung der Regelungsstabilität sicherzustellen. Ein Ventil mit niedrigem Cv-Wert ermöglicht eine feinere Regelung bei geringen Durchflussraten, wie sie für viele Dotierverfahren typisch sind.

Nichtfragmentierendes Design: Im Falle eines katastrophalen Überdruckereignisses (z. B. einer Verstopfung im nachgelagerten System) muss das Ventil sicher auslösen. Konstruktionen beinhalten häufig eine integrierte, nichtfragmentierende Sicherheitsvorrichtung oder werden in Verbindung mit externen, speziell für toxische Gase entwickelten Berstscheiben verwendet, die in ein Abgasreinigungssystem entlüften.

Betriebs- und Sicherheitsmerkmale
1. Reinigungs- und Desinfektionsprotokolle
Die Ventile müssen vor und nach dem Gebrauch eine gründliche Spülung ermöglichen. Zur Standardausstattung gehören:

Mehrere Spülanschlüsse: Separate Einlass- und Auslassspülanschlüsse (oft unter Verwendung von VCJ®- oder anderen Stirndichtungsverschraubungen) ermöglichen unabhängige Druckspülzyklen, um Restgas aus dem Ventilkörper zu entfernen und zu verdrängen.

Kompatibilität mit der Reinigung: Die Konstruktion muss eine sichere Entfernung und Dekontamination ermöglichen und unterstützt häufig Verfahren wie thermisches Ausglühen oder spezielle chemische Reinigungen, um gefährliche Rückstände vor der Wartung zu entfernen.

2. Integration von Überwachung und Steuerung
Moderne PH₃-Ventile sind integraler Bestandteil eines Gasschranksystems.

Integrierte Sensoren: Sie sind häufig mit Druckmessumformern sowohl auf der Einlass- als auch auf der Auslassseite ausgestattet, die dem Gasdetektions- und Kontrollsystem (GDCS) der Anlage Echtzeitdaten liefern.

Ausfallsichere Betätigung: Obwohl manuelle Ausführungen verfügbar sind, werden die meisten pneumatisch für die Fernsteuerung betrieben. Sie sind als normalerweise geschlossen (NC) konfiguriert, d. h. ein Verlust des Betätigungsdrucks führt zum sicheren Schließen des Ventils. Der Stellantrieb selbst ist mit leckagefreien Kolben und Dichtungen ausgestattet, um eine Verunreinigung der Steuerluft zu verhindern.

Anwendung in Gasversorgungssystemen
In der Praxis ist ein PH₃-UHP-Druckminderventil niemals ein eigenständiges Bauteil. Es ist Teil eines sorgfältig konstruierten Systems:

Quelle: Befindet sich in einem belüfteten, permanent überwachten Gasschrank.

Primäre Abdichtung: Das Ventil ist nach dem Zylinderabsperrventil der erste kritische Kontrollpunkt.

Redundanz: Systeme verwenden häufig eine Reihen-/Redundanzreglerkonfiguration. Zwei identische Ventile sind in Reihe geschaltet. Das erste dient als Grobregler, das zweite als Feinregler oder Prozessregler. Dies verlängert die Lebensdauer und bietet eine zusätzliche Regelstufe. Ein Umschaltverteiler mit zwei Vorratszylindern gewährleistet die kontinuierliche Versorgung.

Abgasreinigung: Alle Komponenten nach dem Ventil sowie alle Entlüftungsleitungen sind an einen speziellen, hocheffizienten Schadstoffgaswäscher (z. B. Trockensorptionsmittel, Nasschemikalien) angeschlossen, der PH₃ neutralisiert, bevor es zu einer möglichen Freisetzung in die Atmosphäre kommen kann.

5. Wartung und Zertifizierung
Aufgrund der extremen Gefahren ist die Wartung hochspezialisiert.

Zertifizierte Wiederinbetriebnahme: Die Ventile werden regelmäßig ausgebaut und zur Dichtheitsprüfung, Sitzprüfung und zum Austausch der Membran an den Hersteller oder eine zertifizierte Einrichtung gesendet.

Rückverfolgbarkeit: Vollständige Rückverfolgbarkeit der Materialien (Werkszeugnisse) und Aufzeichnungen von Leistungstests sind obligatorisch und entsprechen häufig den SEMI-Standards.

Schulung: Das Personal, das mit diesen Ventilen arbeitet, benötigt eine spezielle Schulung in den Bereichen Sicherheit im Umgang mit toxischen Gasen, Reaktion auf Leckagen und den besonderen Eigenschaften pyrophorer Gase.

VCJ-Verbindungen und -Fittings mit ultrahoher Reinheit
Fazit
Das PH₃-UHP-Druckminderungsventil ist ein Paradebeispiel für die Verschmelzung von Präzisionstechnik und kompromisslosen Sicherheitsstandards. Es vereint Metallurgie, Oberflächenwissenschaft, Maschinenbau und Systemtechnik, um eine gleichermaßen unverzichtbare wie gefährliche Substanz sicher zu handhaben. Seine Entwicklung und kontinuierliche Optimierung werden durch die stetig steigenden Anforderungen der Halbleiterindustrie nach kleineren Strukturgrößen, höherer Reinheit und absoluter Zuverlässigkeit vorangetrieben. Mehr als nur ein Ventil – es ist ein Schutzmechanismus: eine sorgfältig konstruierte Barriere, die es ermöglicht, menschliche Innovationen sicher voranzutreiben. Während die Industrie mit immer komplexeren und gefährlicheren Materialien arbeitet, bleiben die in dieser Spezialhardware verankerten Prinzipien – absolute Dichtheit, ausfallsicheres Design und Systemintegration – der Goldstandard für den sicheren Umgang mit extremen Flüssigkeiten. So wird sichergestellt, dass der technologische Fortschritt nicht auf Kosten der Sicherheit von Mensch und Umwelt geht.

Weitere Informationen zum PH3-UHP-Druckminderungsventil, das speziell für hochgiftige und selbstentzündliche Gase entwickelt wurde , finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/single-stage-pressure-regulators/.
