Hochreine HF-Gasregler: Entwicklung für maximale Sicherheit und Reinheit

Der Umgang mit wasserfreiem Fluorwasserstoff (HF) stellt eine der größten Herausforderungen in der Halbleiterfertigung, der chemischen Synthese und der Herstellung von Spezialglas dar. Als hochgiftige, korrosive und reaktive Verbindung erfordert HF nicht nur Vorsicht, sondern höchste Ingenieurskunst bei den Komponenten für die Fluidhandhabung. Kernstück jedes sicheren und effektiven HF-Zufuhrsystems ist der Druckregler. Dieses Bauteil muss die beiden oft widersprüchlichen Anforderungen präziser Druckregelung und absoluter Wahrung der Gasreinheit erfüllen und gleichzeitig die ständige Gefahr einer aggressiven chemischen Reaktion abwehren. Dieser Artikel beleuchtet die speziellen technischen, materialwissenschaftlichen und konstruktionstechnischen Grundlagen von HF-Gasreglern für Ultrahochreinheit (UHP). Er beschreibt die kritischen Merkmale, die maximale Sicherheit für Personal und Prozesse gewährleisten und die für Spitzentechnologien unerlässliche kompromisslose Reinheit garantieren.

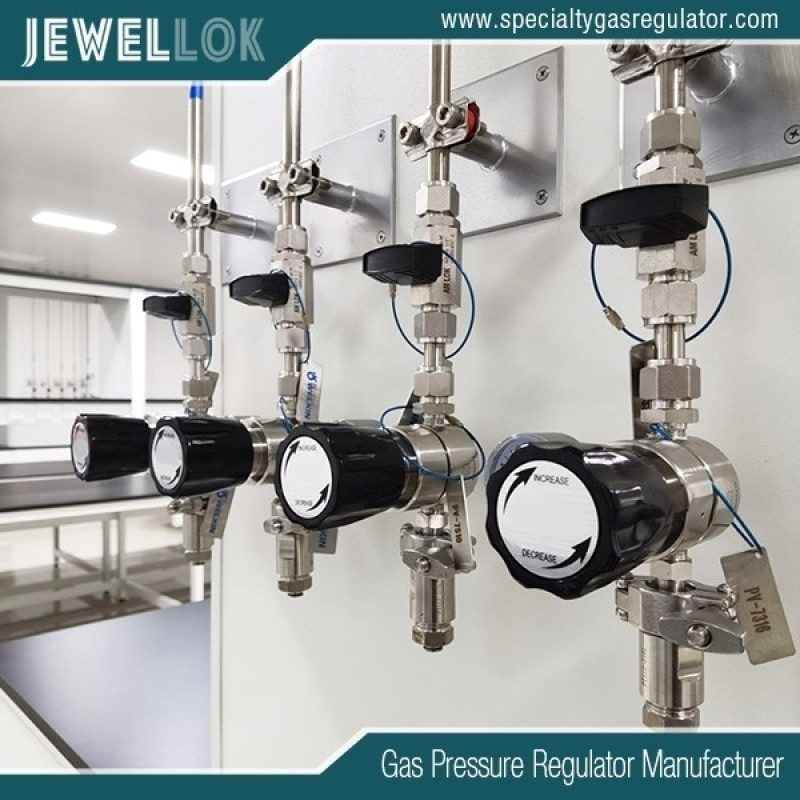

Spezialgasflaschen-Vollautomatischer Umschaltverteiler
Die unerbittliche Natur von wasserfreiem HF

Wasserfreier Fluorwasserstoff ist in der modernen Industrie unverzichtbar. In der Halbleiterfertigung dient er als primäres Ätzmittel für Siliziumdioxid und als Reinigungsmittel für Waferoberflächen. Seine Reaktivität macht ihn wertvoll, gleichzeitig aber auch extrem gefährlich. Fluorwasserstoff dringt schnell in das Gewebe ein und verursacht tiefe, schmerzhafte Verätzungen sowie eine systemische Fluoridvergiftung, die tödlich verlaufen kann. Darüber hinaus greift er die meisten Metalle und viele Elastomere an und bildet gasförmige Nebenprodukte, die Prozessströme verunreinigen und Anlagen beschädigen können.

Ein Gasregler in diesem Anwendungsbereich ist nicht nur ein Druckminderungsventil; er ist die erste und wichtigste Verteidigungslinie. Seine Ausfallarten – interne Korrosion mit Leckagen, Partikelbildung oder das Eindringen metallischer Verunreinigungen – können katastrophale Folgen haben. Daher werden UHP-HF-Regler von Grund auf so konstruiert, dass sie drei unabdingbare Ziele erfüllen: Dichtheit, Reinheit und Zuverlässigkeit.

Materialwissenschaft: Die Grundlage der Kompatibilität

Die Materialauswahl ist der Grundstein jeder HF-kompatiblen Komponente. Ziel ist eine perfekte Passivierung – die Bildung einer stabilen, undurchlässigen Fluoridschicht, die weitere Korrosion verhindert.

Metallurgie: Die Herrschaft der Nickellegierungen
Monel® (Ni-Cu): Eine traditionelle und bewährte Wahl. Der Nickelgehalt sorgt für hervorragende Korrosionsbeständigkeit, da Nickel eine stabile NiF₂-Schicht bildet. Monel wird häufig für Gehäuse, Membranen und interne Bauteile verwendet. Seine Langlebigkeit ist für viele HF-Anwendungen bestens bekannt.
Inconel® / Hastelloy® C-276 (Ni-Cr-Mo): Für anspruchsvollste Anwendungen im Ultrahochdruckbereich werden diese Nickelbasis-Superlegierungen bevorzugt. Die Zugabe von Chrom und Molybdän verbessert die Beständigkeit gegenüber oxidierenden und reduzierenden Umgebungen und bietet so überlegene Leistung unter einem breiteren Spektrum an Bedingungen und Verunreinigungen. Sie werden häufig für die medienberührenden Bauteile mit den höchsten Anforderungen, wie z. B. Ventilsitz und Membran, spezifiziert.
Chemische Vernickelung (EN): Manchmal wird es auf Reglergehäusen aus Stahl eingesetzt, um eine kostengünstige Barriere zu schaffen. Die Beschichtung muss dick, porenfrei und perfekt aufgebracht sein. Jede Fehlstelle wird zu einer Angriffsfläche für galvanische Korrosion und führt zu schnellem Ausfall. Der Einsatz ist häufiger bei Anwendungen mit geringeren Folgen.
Elastomere: Die entscheidende Herausforderung bei der Abdichtung
Perfluorelastomere (FFKM, z. B. Kalrez®, Chemraz®): Diese Dichtungen gelten als Goldstandard. Dank ihrer vollständig fluorierten Polymerstruktur bieten sie nahezu universelle Chemikalienbeständigkeit, extrem geringe Ausgasung und minimale HF-Permeation. Ihre thermische Stabilität gewährleistet die Dichtigkeit über einen weiten Temperaturbereich.
Polytetrafluorethylen (PTFE): PTFE wird für Ventilschaftspitzen, Ventilsitze und Dichtungen verwendet. Es ist gegenüber Flusssäure nahezu inert und bietet eine hervorragende Reinheit. Allerdings neigt es zum Kaltfließen (Kriechen), weshalb Konstruktionen dies berücksichtigen müssen, um die Dichtheit dauerhaft zu gewährleisten.
Konventionelle Fluorpolymere wie Viton® (FKM) sind im Allgemeinen für wasserfreie HF ungeeignet, da sie sich zersetzen, aufquellen oder verspröden können.

Architektur für höchste Reinheit

Neben den verwendeten Materialien muss die physikalische Konstruktion des Reglers alle potenziellen Kontaminationsquellen und Fangstellen ausschließen.

Membransensorik vs. Kolbensensorik: UHP-Regler verwenden ausschließlich Membransensoren. Kolbenregler weisen engere Toleranzen auf, die zu Reibung und der Entstehung von Metallpartikeln führen können. Eine gut konstruierte Membran isoliert das Sensorelement (die Membran) vom Strömungsweg und den Gleitteilen.
Geschweißte Membranbaugruppen: Die modernsten Regler verfügen über eine verschweißte Metallmembran. Hierbei ist eine Monel- oder Hastelloy-Membran hermetisch mit dem Reglergehäuse verschweißt, wodurch auf der Prozessseite eine zusätzliche elastische Dichtung entfällt. Dies gewährleistet höchste Reinheit und Dichtheit ohne jegliches Risiko von Permeation oder Dichtungsverschleiß.
Passivierte, elektropolierte Fließwege: Alle medienberührenden Innenflächen werden einer gründlichen Passivierung unterzogen (z. B. Beizen in Säurelösungen), um die natürliche Fluoridschicht zu verstärken. Anschließend werden durch Elektropolieren Mikrooberflächenunebenheiten entfernt und die Oberfläche zu einem spiegelglatten Finish geglättet (häufig mit einer Rauheit Ra < 10 µin). Dies minimiert die Oberfläche, verhindert die Anhaftung von Partikeln und gewährleistet eine laminare Gasströmung.
Design ohne Beinstreckung: Das Innenvolumen ist so klein und strömungsgünstig wie möglich gestaltet. Tiefe Vertiefungen, Gewinde im medienberührten Bereich und unnötige Hohlräume wurden vermieden, um Gaseinschlüsse zu verhindern und eine vollständige Spülung zu gewährleisten.
Hocheffiziente Spülanschlüsse: Strategisch platzierte, doppelte Spülanschlüsse (typischerweise 1/4″ oder größere VCJ®/VCO®-Verschraubungen) ermöglichen eine effektive Gegenstrom- oder Querspülung des Reglergehäuses. Dies ist entscheidend, um jegliche Spuren von Verunreinigungen oder Feuchtigkeit während der Inbetriebnahme und Wartung des Systems zu entfernen.

Integrierte Sicherheitsfunktionen

Sicherheit ist in jeden Aspekt integriert, von der primären Eindämmung bis hin zur Notfallreaktion.

Geschlossene Belüftung (CV) / Motorhaubenentlüftungsöffnung: Dies ist eine zwingende Sicherheitsvorrichtung. Die Federkammer (der Deckel) des Reglers ist gegenüber der Atmosphäre abgedichtet, verfügt jedoch über eine Entlüftungsöffnung. Diese Öffnung ist über Schläuche mit einem Abgaswäscher oder einer Belüftungsanlage verbunden. Im Falle eines Ausfalls der primären Membran wird das HF-Gas sicher vom Personal weggeleitet, wodurch eine wichtige sekundäre Eindämmung gewährleistet wird.
Hochleistungs-Überdruckventile: Ein integriertes, korrosionsbeständiges Überdruckventil schützt nachgeschaltete Anlagen vor Überdruck infolge eines Reglerausfalls oder thermischer Ausdehnung. Es muss für den maximal möglichen Gasdurchfluss dimensioniert sein.
Robuste Konstruktion und Abschirmung: Die Reglergehäuse sind mit massiven Metallquerschnitten für maximale mechanische Stabilität konstruiert. Für empfindliche Bauteile wie den Druckeinstellknopf können externe Schutzkappen oder -abdeckungen vorgesehen sein.
Klare, dauerhafte Kennzeichnung: Die Regler sind dauerhaft mit Materialzertifikaten, Seriennummern und Warnhinweisen für den HF-Betrieb gekennzeichnet, um einen versehentlichen Missbrauch zu verhindern.

Auswahlkriterien und Systemintegration

Die Auswahl des richtigen UHP-HF-Reglers erfordert ein systematisches Vorgehen:

Materialzertifizierung: Verlangen Sie vollständige Rückverfolgbarkeit und Werksprüfberichte (MTRs) für alle medienberührenden Werkstoffe, aus denen die Legierungszusammensetzung hervorgeht.
Oberflächenbeschaffenheitsspezifikation: Stellen Sie sicher, dass die Elektropolier- und Passivierungsverfahren dokumentiert sind und den Industriestandards (z. B. SEMI F19) entsprechen.
Leckageintegrität: Außergewöhnlich niedrige Leckraten angeben, sowohl extern (z. B. < 1 x 10⁻⁹ atm cc/sec He) als auch über die Membran (interne Leckage).
Durchflusskapazität (Cv): Der Regler muss entsprechend den erforderlichen Durchflussmengen dimensioniert werden. Eine Überdimensionierung kann bei geringen Durchflüssen zu einer unzureichenden Druckregelung führen; eine Unterdimensionierung erzeugt einen Systemengpass.
Verbindungstyp: Hochreine Flachdichtungsverschraubungen (VCJ®, VCO®, CPC) sind Standard. Sie bieten eine metallische Abdichtung mit integrierter Dichtung und sind damit Gewindeverbindungen, bei denen Partikel entstehen können, überlegen.
Systemkompatibilität: Stellen Sie sicher, dass der Regler mit dem Gehäusedesign, dem Spülfeld und den Gaswarnsystemen kompatibel ist. Der CV-Entlüftungsanschluss muss ordnungsgemäß integriert sein.

Operative Best Practices

Selbst die beste Ausrüstung kann bei unsachgemäßer Handhabung versagen. Wichtige Vorgehensweisen umfassen:

Richtige Installation und Drehmoment: Halten Sie sich bei allen Verbindungen genau an die vom Hersteller vorgegebenen Drehmomentvorgaben, um Beschädigungen an Dichtungen oder Verbindungsstücken zu vermeiden.
Dichtigkeitsprüfung: Vor der Einleitung von HF muss ein vollständiger Helium-Massenspektrometer-Dichtheitstest am installierten System durchgeführt werden.
Kontrollierte Spülung: Verwenden Sie ein spezielles, validiertes Spülverfahren mit trockenem Inertgas (z. B. Stickstoff), um Luft und Feuchtigkeit aus dem neuen oder gewarteten System zu entfernen.
Langsame, kontrollierte Druckbeaufschlagung: Vermeiden Sie Druckstöße („Wasserschlag“), da diese die Membran oder den Ventilsitz beschädigen können.
Umfassende Ausbildung: Das Personal muss nicht nur in der Bedienung des Systems geschult werden, sondern auch in Bezug auf die Gefahren von Hochfrequenzstrahlung, Notfallmaßnahmen und die Verwendung von persönlicher Schutzausrüstung (PSA) und Calciumgluconatgel.

Spezialgasflaschen-Vollautomatischer Umschaltverteiler
Fazit

Hochreine HF-Gasregler stellen die Spitze der spezialisierten Fluidhandhabungstechnologie dar. Sie sind keine Massenware, sondern präzisionsgefertigte Sicherheitsvorrichtungen, die aus dem Verständnis schwerwiegender chemischer Gefahren und der hohen Sensibilität fortschrittlicher Fertigungsprozesse entstanden sind. Die Investition in einen Regler aus zertifizierten Nickellegierungen mit geschweißter Metallmembran, elektropolierten Oberflächen und integriertem Sekundärbehälter ist letztendlich eine Investition in drei zentrale Ziele: die Sicherheit des Personals, den Schutz der Anlagen und die Erhaltung der Prozessreinheit.

Da die Industrie die Grenzen der Miniaturisierung und Materialwissenschaft immer weiter verschiebt, steigen die Anforderungen an unterstützende Technologien wie die HF-Handhabung stetig. Die kontinuierliche Weiterentwicklung von Reglern – hin zu noch inerteren Materialien, intelligenteren Überwachungsfunktionen und ausfallsicheren Architekturen – wird auch weiterhin eine wichtige, wenn auch oft übersehene Rolle spielen, um die Technologien von morgen sicher und zuverlässig zu ermöglichen. Die sorgfältige Konstruktion eines UHP-HF-Reglers beweist eindrucksvoll, dass in Umgebungen mit hohen Gefahren und Reinheitsanforderungen exzellentes Design und präzise Ausführung unerlässlich sind.
