So wählen Sie ein Versorgungssystem für Spezialgase für ein universitäres Forschungslabor aus

{{{sourceTextContent.subTitle}}}

So wählen Sie ein Versorgungssystem für Spezialgase für ein universitäres Forschungslabor aus

{{{sourceTextContent.description}}}

So wählen Sie ein Versorgungssystem für Spezialgase für ein universitäres Forschungslabor aus
Universitäre Forschungslabore sind äußerst dynamische Umgebungen, in denen eine Vielzahl wissenschaftlicher Disziplinen vertreten ist, darunter Materialwissenschaften, analytische Chemie, Quantenphysik und Biomedizintechnik. Im Gegensatz zu industriellen Produktionsanlagen, in denen wenige feste chemische Prozesse kontinuierlich ablaufen, ändern Universitätslabore häufig ihre Versuchsaufbauten, ihre Instrumentierung und ihre chemischen Anforderungen. Diese hohe betriebliche Variabilität bringt besondere Herausforderungen bei der Handhabung von Spezialgasen wie hochreinem Helium, Wasserstoff, Ammoniak, Silan und korrosiven Säuredämpfen mit sich.

Die Auswahl eines geeigneten Versorgungssystems für Spezialgase ist eine entscheidende technische Entscheidung für Facility-Manager und Forschungsleiter an Universitäten. Ein ordnungsgemäß ausgelegtes System gewährleistet nicht nur die Gasreinheit für empfindliche Analysegeräte wie Gaschromatographie-Massenspektrometer und induktiv gekoppelte Plasmasysteme. Es dient auch als primäre technische Kontrollmaßnahme, die studentische Forscher, Fakultätsmitglieder und die Infrastruktur der Einrichtung vor gefährlichen Leckagen, Überdruck und struktureller Korrosion schützt.

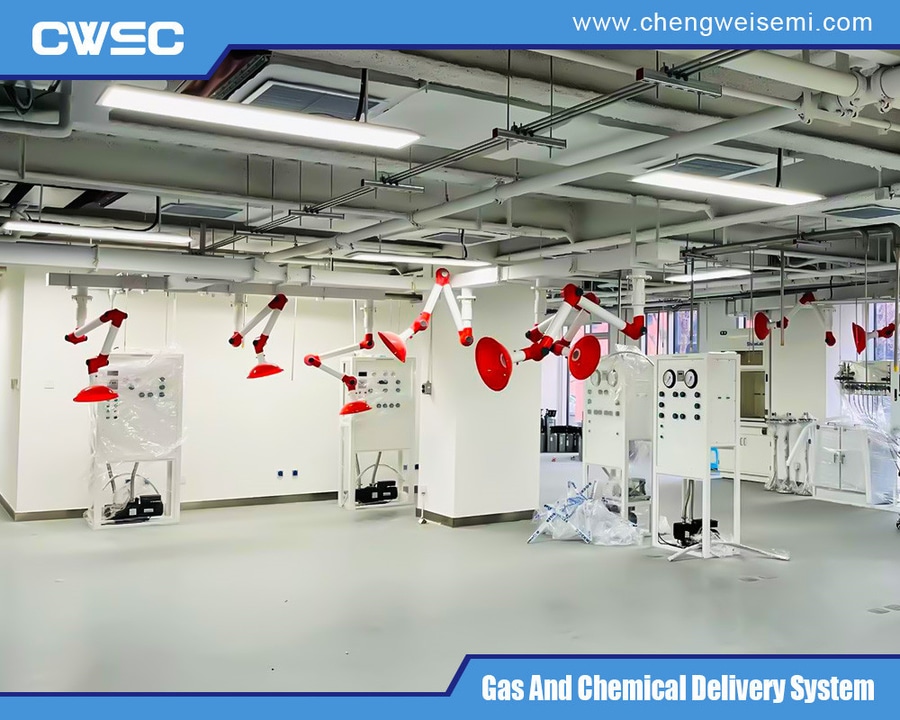

Versorgungssystem für hochreine Spezialgase in Großmengen
Versorgungssystem für hochreine Spezialgase in Großmengen
Charakterisierung von Gasprofilen und Reinheitskennzahlen im Labor
Der erste Schritt bei der Auswahl einer Versorgungsinfrastruktur für Spezialgase ist die Durchführung einer umfassenden Prüfung des chemischen Fußabdrucks. Bei dieser Prüfung wird jedes zur Verwendung vorgesehene Gas nach seinem Gefahrenprofil und dem erforderlichen analytischen Reinheitsgrad kategorisiert. In der universitären Forschung werden Spezialgase im Allgemeinen in drei primäre Anwendungskategorien unterteilt:

Inerte Analysengase: Gase wie Helium der Reinheitsklasse 5,0 oder 6,0, Argon und Stickstoff sind Standardanforderungen für moderne Spektrometrie und Materialkühlung. Um zu verhindern, dass Spuren von Feuchtigkeit, Sauerstoff und Kohlenwasserstoffen die Probenanalyse verunreinigen, muss das Verteilungssystem hochreine Inline-Reiniger und spezielle Metall-Metall-Membranabdichtungen enthalten.

Entzündliche und pyrophore Gase: Gase wie Wasserstoff, Methan und Silan stellen eine unmittelbare Brand- und Explosionsgefahr dar. Versorgungsnetze für diese Medien erfordern spezielle technische Schutzmaßnahmen, darunter Inline-Rückschlagventile, automatische Notabsperrventile und koaxiale Doppelwandrohre.

Giftige und korrosive Gase: Gase wie Ammoniak, wasserfreies Chlorwasserstoff und Bortrichlorid greifen Standardmetalle aggressiv an und stellen extreme Gefahren beim Einatmen dar. Diese Gase müssen mithilfe spezieller automatisierter Gasschränke gehandhabt werden, die direkt in lokale Absaug- und Waschanlagen integriert sind, um die Abgasableitung sicher zu bewältigen.

Bewertung von Quellenkontrollverteilern und Automatisierungsgraden
Sobald die Gasmatrizen festgelegt sind, müssen Ingenieure die geeignete Quellenkontrollhardware auswählen, um den Gasfluss aus Flaschen oder Flüssigkeits-Dewars zu regulieren. Der Grad der Quellenautomatisierung hat direkten Einfluss sowohl auf die Kontinuität der Forschung als auch auf die Sicherheit der Einrichtung.

Manuelle Verteileranlagen: Manuelle Umschaltpanels erfordern zwar geringere Anfangsinvestitionen, erfordern jedoch manuelles Eingreifen, wenn eine Gasflaschenbank leer ist. Diese Konstruktion birgt das Risiko von Prozessausfällen während kritischer, mehrtägiger universitärer Experimente und setzt die Systemregler bei häufigen Flaschenwechseln der Verunreinigung durch Umgebungsluft aus.

Halbautomatische und vollautomatische Umschaltpanels: Für hochreine Analyseleitungen sollten Einrichtungen automatische Umschaltverteiler wählen, die mit Differenzdruck- oder elektronischen Messwandler-Steuerungen arbeiten. Diese Systeme überwachen ständig den Druck über zwei parallele Gasflaschenbänke hinweg. Wenn die Hauptquelle unter einen festgelegten Betriebsschwellenwert fällt, schaltet der Verteiler nahtlos auf die Reservebank um. Diese automatische Umschaltung gewährleistet eine kontinuierliche Gasversorgung empfindlicher Instrumente ohne Ausfallzeiten und sichert so Probenläufe und Versuchsdaten.

Materialauswahl und metallurgische Standards für Rohrleitungen
Um die Reinheit von Spezialgasen auf ihrem Weg über einen Universitätscampus oder durch ein mehrstöckiges Wissenschaftsgebäude zu gewährleisten, ist die strikte Einhaltung metallurgischer Standards für Rohrleitungen erforderlich. Die Auswahl ungeeigneter oder minderwertiger Werkstoffe kann zu innerer Ausgasung, Partikelablösung und schneller chemischer Zersetzung führen.

Ultrahochreine Gasleitungen: Für Analyseschleifen, die den Nachweis von Spurenstoffen ermöglichen, müssen Ingenieurteams nahtlose, elektropolierte Rohre aus Edelstahl ASTM A269 316L spezifizieren. Durch das Elektropolieren werden mikroskopisch kleine Oberflächenunregelmäßigkeiten beseitigt, wodurch eine ultraglatte Innenoberfläche entsteht. Diese glatte Oberfläche verhindert, dass Gasmoleküle, Umgebungsfeuchtigkeit und Mikropartikel in metallischen Vertiefungen eingeschlossen werden, und stellt so sicher, dass das Gas seine Sollreinheit vom Quellraum bis zum Messgerät beibehält.

Standard-Versorgungsgasleitungen: Für grundlegende Laboranwendungen wie Bunsenbrenner oder einfache Inertgas-Spülungen bieten Rohrleitungen aus hellgeglühtem Edelstahl oder hochwertigem Kupfer eine kostengünstige, zuverlässige Alternative, die Budgetbeschränkungen mit einer grundlegenden Kontaminationskontrolle in Einklang bringt.

Einbau von Steuerpaneelen am Verwendungsort
Die letzte entscheidende Komponente eines Spezialgasversorgungssystems ist das Steuerpaneel am Verwendungsort, das direkt an Laborarbeitsplätzen, innerhalb von Abzugshauben oder in unmittelbarer Nähe zu Analysegeräten installiert wird. Steuerpaneele am Verwendungsort ermöglichen Forschern eine lokale Steuerung der Strömungsdynamik, ohne die primären Verteilungsleitungen der Anlage zu beeinträchtigen.

Jedes Endpunkt-Reglerpanel sollte mit einem zweistufigen Edelstahl-Membranregler ausgestattet sein. Zweistufige Regler sind unerlässlich, da sie den Versorgungsdruckeffekt verhindern – ein Phänomen, bei dem der Ausgangsdruck eines Reglers ansteigt, wenn der Druck in der Gasflasche nachlässt. Durch die Bereitstellung eines stabilen, schwankungsfreien Versorgungsdrucks schützen zweistufige Reglertafeln empfindliche Durchflussregler in Laborgeräten vor Beschädigungen und Kalibrierungsabweichungen. Darüber hinaus müssen Endpunkt-Bedienfelder lokale Absperrventile enthalten, um eine sichere Wartung der Geräte und ein schnelles manuelles Absperren bei lokalen Notfällen zu ermöglichen.

Installation vor Ort, Schweißen und Validierungstests
Die physische Installation eines Spezialgasnetzes an einer Universität muss strengen mechanischen Qualitätskontrollstandards entsprechen, um langfristige Sicherheit und Leistungsfähigkeit zu gewährleisten. Alle dauerhaften Verbindungen an Edelstahlrohrleitungen müssen mit automatisierten Orbital-Wolfram-Inertgas-Schweißgeräten ausgeführt werden.

Während des Orbitalschweißvorgangs müssen die Installationstechniker eine kontinuierliche interne Rückspülung mit hochreinem Argon als Spülgas aufrechterhalten. Diese kontinuierliche Spülung verhindert die Oxidation der Schweißnaht im Inneren, allgemein bekannt als „Sugaring“, die andernfalls die Gasreinheit beeinträchtigen und raue Stellen verursachen würde, in denen sich Spurenverunreinigungen ansammeln.

Nach der physischen Montage muss das gesamte Rohrleitungsnetz einen mehrstufigen Sicherheitsprüfungsprozess durchlaufen. Zunächst führen die Auftragnehmer eine Hochdruckabfallprüfung durch, bei der der Druck mit Myers-Gas oder Stickstoff auf das 1,5-Fache des maximalen Betriebsdrucks erhöht und mindestens 24 Stunden lang aufrechterhalten wird, um sicherzustellen, dass keine Verschlechterung der strukturellen Dichtheit vorliegt. Zweitens werden hochreine Spezialgasleitungen einer Leckageprüfung mittels Helium-Massenspektrometer unterzogen, wobei ein strenger Leckagegrenzwert von unter 1×10⁻⁹ mbar-Liter pro Sekunde angestrebt wird, um die vollständige Dichtheit des Systems zu gewährleisten.

Versorgungssystem für ultrahochreine Spezialgase in Großmengen
Versorgungssystem für ultrahochreine Spezialgase in Großmengen
Zusammenfassung der Auswahlrichtlinien für die institutionelle Sicherheit
Die Auswahl des idealen Spezialgasversorgungssystems für ein universitäres Forschungslabor erfordert einen Ausgleich zwischen betrieblicher Flexibilität und strengen Sicherheitskontrollen. Durch die Abkehr von dezentraler Flaschenspeicherung hin zu automatisierten, zentralisierten Gasräumen, die mit automatischen Umschaltverteilern ausgestattet sind, minimieren Universitäten die Gefahrenquellen in den Arbeitsbereichen der Studierenden. Investitionen in elektropolierten 316L-Edelstahl, zweistufige Verbrauchsstellenregler und eine strenge Validierung der Orbitalschweißnähte gewährleisten die langfristige Einhaltung gesetzlicher Vorschriften. Dieser umfassende Ansatz bietet eine kontinuierliche, hochsichere Infrastruktur, die fortschrittliche wissenschaftliche Forschung und bahnbrechende Entdeckungen unterstützt.

Weitere Informationen zur Auswahl von Spezialgasversorgungssystemen für universitäre Forschungslabore finden Sie auf der Website von Chengwei Semiconductor unter https://www.chengweisemi.com/laboratory/.
