Geografische Planung und Implementierungsgrundsätze für zentralisierte Labor-Gasversorgungssysteme

Einführung in die zentralisierte Gasverteilung

Moderne Analyselabore, universitäre Forschungszentren und hochmoderne Produktionsanlagen benötigen eine kontinuierliche, schwankungsfreie Versorgung mit hochreinen Prozessgasen, um empfindliche Messgeräte und automatisierte Verarbeitungsanlagen zu betreiben. In der Vergangenheit setzten diese Einrichtungen auf dezentrale Gaslagerkonzepte, bei denen einzelne Hochdruckflaschen direkt an den Laborarbeitsplätzen oder in unmittelbarer Nähe zu empfindlichen Prüfgeräten aufgestellt wurden. Moderne Sicherheitsvorschriften, Standards zur baulichen Effizienz und strenge Richtlinien zur Mikrokontamination haben jedoch zu einer umfassenden Umstellung auf zentralisierte Gasversorgungssysteme geführt.

Die Implementierung eines umfassenden, zentralisierten Labor-Gasversorgungssystems bietet eine robuste, in der Industrie bewährte Lösung. Durch die Zusammenführung von Großgasflaschen, großvolumigen Flüssigkeitsdewaren und automatisierten Versorgungsverteiler in einer einzigen, isolierten externen Anlage optimieren Ingenieurteams die Raumnutzung und verbessern gleichzeitig die Sicherheitsstandards erheblich. Die erfolgreiche Umsetzung dieser Infrastruktur erfordert die Berücksichtigung spezifischer räumlicher logistischer Aspekte, geographischer Faktoren bei der Anlagenplanung sowie mechanischer Standards für die Rohrleitungsinstallation.

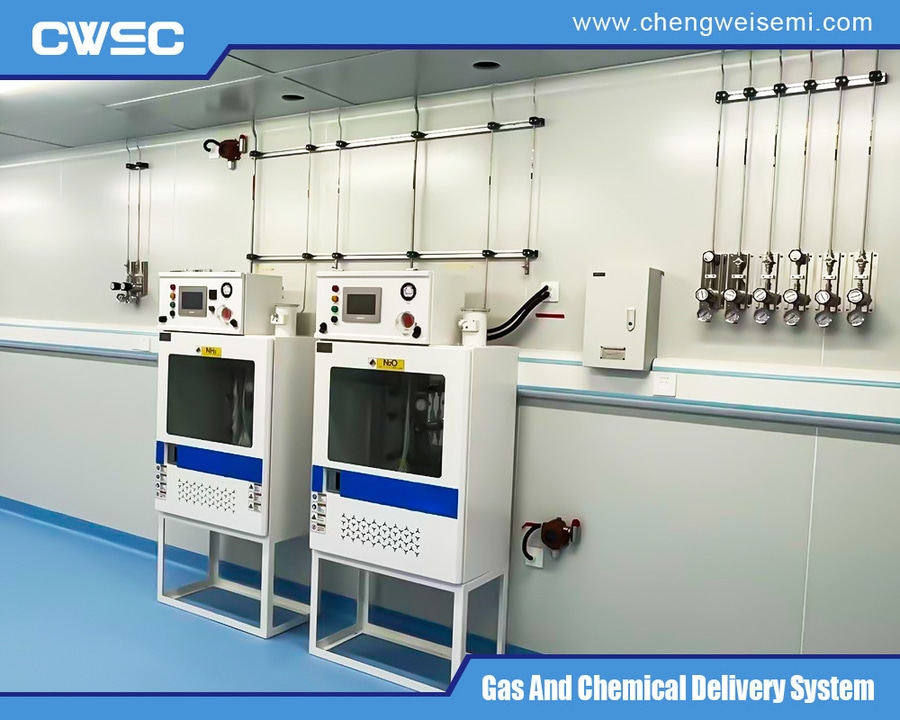

Zentralisierte Labor-Gasversorgungssysteme
Zentralisierte Labor-Gasversorgungssysteme
Geographische Anordnung und Zoneneinteilung der Anlage

Die Raumplanungsphase eines zentralisierten Labor-Gasversorgungssystems ist entscheidend für dessen langfristige Zuverlässigkeit und die Einhaltung gesetzlicher Vorschriften. Projektingenieure müssen zunächst klare Parameter für die räumliche Anordnung festlegen, die auf der chemischen Wirkung der verwendeten Gase basieren. Standard-Sicherheitsprotokolle verlangen eine Aufteilung des Gasnetzes in unterschiedliche räumliche Zonen auf dem gesamten Anlagengelände.

Die Quellzone, zu der Gaslagerplätze oder spezielle Flaschensäle gehören, sollte idealerweise im Erdgeschoss oder entlang einer Außenumfassungswand des Gebäudes liegen. Diese strategische Positionierung vereinfacht die Flaschenlogistik und ermöglicht es Lieferfahrzeugen, schwere Flaschen zu be- und entladen, ohne enge Innenkorridore befahren zu müssen. Bei hochflüchtigen, giftigen oder brennbaren Gasen wie Wasserstoff oder Methan muss der Quellraum über spezielle Explosionsentlastungswände, funkenfreie elektrische Infrastruktur und robuste Umgebungsbelüftungssysteme verfügen, die direkt an Notfall-Abgaswäscher angeschlossen sind.

Zwischen der externen Quellzone und dem internen Verbrauchsort planen die Ingenieurteams den Verteilungsweg. Dieser Verlegungsweg sollte der kürzesten und direktesten Route durch spezielle Versorgungskanäle oder oberirdische Versorgungskorridore folgen. Die Minimierung unnötiger Biegungen, Höhenunterschiede und komplexer Verbindungsstellen verringert den Strömungswiderstand des Gases, begrenzt Druckverluste in den Leitungen und reduziert potenzielle Leckagequellen entlang der gesamten Anlagenfläche.

Materialauswahl und Rohrleitungsmetallurgie

Um die Gasreinheit auf dem Weg vom zentralen Speicherbereich zu den Analysegeräten zu gewährleisten, müssen die metallurgischen Standards für Rohrleitungen strikt eingehalten werden. Herkömmliche Materialien aus dem Sanitärbereich wie Kupfer oder minderwertiger Edelstahl sind für hochreine Labornetzwerke aufgrund der Risiken durch interne Ausgasung, Partikelablösung und chemischen Zerfall völlig ungeeignet.

Gasleitungen mit ultrahoher Reinheit erfordern nahtlose, elektropolierte Rohre aus Edelstahl nach ASTM A269 316L. Die Innenflächen elektropolierter Rohre werden speziellen chemischen Behandlungen unterzogen, um eine ultraglatte Oberfläche zu erzielen. Diese glatte Oberfläche verhindert, dass Spurengasmoleküle, Umgebungsfeuchtigkeit und Mikropartikel in mikroskopisch kleinen Metallgrübchen eingeschlossen werden, und gewährleistet so, dass die Gase die Instrumente ohne jeglichen Reinheitsverlust erreichen. Für Standard-Laborversorgungsanlagen bieten Rohrleitungen aus hellgeglühtem Edelstahl eine kostengünstige und äußerst zuverlässige Alternative, die Budgetbeschränkungen mit strenger Kontaminationskontrolle in Einklang bringt.

Integration mechanischer Komponenten und Schleifenarchitektur

Ein leistungsstarkes, zentralisiertes Labor-Gasversorgungssystem stützt sich auf ein Netzwerk miteinander verbundener mechanischer Module, die darauf ausgelegt sind, stabile Systemdrücke aufrechtzuerhalten und einen unterbrechungsfreien Gasfluss zu gewährleisten:

Quellenverteiler

Die primäre Verteilerschleife beginnt am automatischen Umschaltverteilerfeld. Diese Baugruppen verbinden mehrere Gasflaschen zu zwei parallelen Bänken, die als Primärquelle und Reservequelle bezeichnet werden. Integrierte Differenzdrucksensoren überwachen kontinuierlich den Verbrauch der Gasflaschen. Wenn der Druck in der Primärbank unter einen festgelegten Betriebsdruckschwellenwert fällt, schaltet der Verteiler automatisch auf die Reservebank um, ohne dass es zu Druckschwankungen in den nachgeschalteten Leitungen kommt oder die Laboruntersuchungen unterbrochen werden.

Zwischenverteilungsknoten

Sobald die Hauptgasleitung in eine Laboretage eintritt, verläuft sie durch einen Ventilverteilerkasten oder eine lokale Verteilerschalttafel. Diese Knotenpunkte teilen eine einzelne Hochleistungsleitung in mehrere sekundäre Abzweige auf, sodass Facility-Manager einzelne Laborräume oder Labortische für Wartungsarbeiten isolieren können, ohne das gesamte Gebäudenetzwerk abschalten zu müssen.

Regler an der Verwendungsstelle

Die letzte Versorgungsstufe erfolgt über lokale Verteilerschränke an den Laborarbeitsplätzen oder in Abzugshauben. Diese Schränke sind mit zweistufigen Edelstahl-Membranreglern und Mikrodosierventilen ausgestattet, die Forschern eine präzise Steuerung der Versorgungsdrücke und Durchflussraten ermöglichen, die auf spezifische analytische Anwendungen wie GC-MS- oder ICP-MS-Untersuchungen zugeschnitten sind.

Qualitätskontrolle vor Ort und Validierungstests

Die physische Montage und Validierung eines zentralisierten Labor-Gasversorgungssystems erfordern die strikte Einhaltung von Konstruktionsstandards auf Reinraumniveau. Die Monteure müssen strenge Qualitätskontrollmaßnahmen befolgen, um die Unversehrtheit der Oberflächen der internen Rohrleitungen zu gewährleisten.

Alle dauerhaften Verbindungen an Edelstahl-Gasleitungen werden mit automatisierten Orbitalschweißgeräten unter Verwendung von Wolfram und Inertgas (TIG-Schweißverfahren) hergestellt. Während des Schweißvorgangs sorgen die Techniker für eine kontinuierliche Rückspülung der Rohrleitungen mit hochreinem Argongas. Diese Spülung verhindert eine innere Oxidation, im Fachjargon als „Sugaring“ bezeichnet, die andernfalls die Gasreinheit beeinträchtigen und raue Oberflächen verursachen würde, an denen sich Spurenverunreinigungen festsetzen könnten.

Nach der physischen Installation muss das gesamte Rohrleitungsnetz einen mehrstufigen Sicherheits- und Druckprüfungsprozess durchlaufen. Zunächst führen die Auftragnehmer eine Hochdruckabfallprüfung durch, bei der das System mit sauberem, trockenem Stickstoff auf das 1,5-Fache des maximal vorgesehenen Betriebsdrucks beaufschlagt und dieser Druck mindestens 24 Stunden lang aufrechterhalten wird, um sicherzustellen, dass keine Verschlechterung der mechanischen Dichtungen vorliegt. Zweitens werden hochreine Spezialleitungen einer Leckageprüfung mittels Helium-Massenspektrometer unterzogen, wobei ein strenger Leckagegrenzwert von unter 1×10⁻⁹ mbar-Liter pro Sekunde angestrebt wird, um die vollständige Systemintegrität sicherzustellen.

Zentrale Laborgasversorgungssysteme
Zentrale Laborgasversorgungssysteme
Zusammenfassung der Vorteile der Infrastrukturplanung

Die erfolgreiche Implementierung eines technisch ausgereiften, zentralisierten Labor-Gasversorgungssystems bietet moderne Forschungs- und Produktionszentren klare betriebliche, finanzielle und sicherheitsrelevante Vorteile. Durch die Zusammenführung von Hochdruckgasquellen in isolierten, geografisch optimierten Räumen werden industrielle Gefahren von den Arbeitstischen ferngehalten, wodurch eine sicherere Umgebung für das Laborpersonal geschaffen wird. Darüber hinaus verhindern automatisierte Umschaltnetzwerke Prozessausfälle, minimieren den Rohgasverbrauch und sorgen für saubere, stabile Betriebsbedingungen, die die Kalibrierungsgenauigkeit der Instrumente gewährleisten. Investitionen in hochwertige Edelstahltechnik, präzise Druckregelmodule und strenge Validierungsprotokolle gewährleisten die langfristige Konformität der Anlage und unterstützen fortschrittliche wissenschaftliche Forschung.

Weitere Informationen zum zentralisierten Laborgasversorgungssystem finden Sie auf der Website von Chengwei Semiconductor unter https://www.chengweisemi.com/product/centralized-gas-pipeline-system-and-central-gas-supply-system-for-speciality-gases/.
