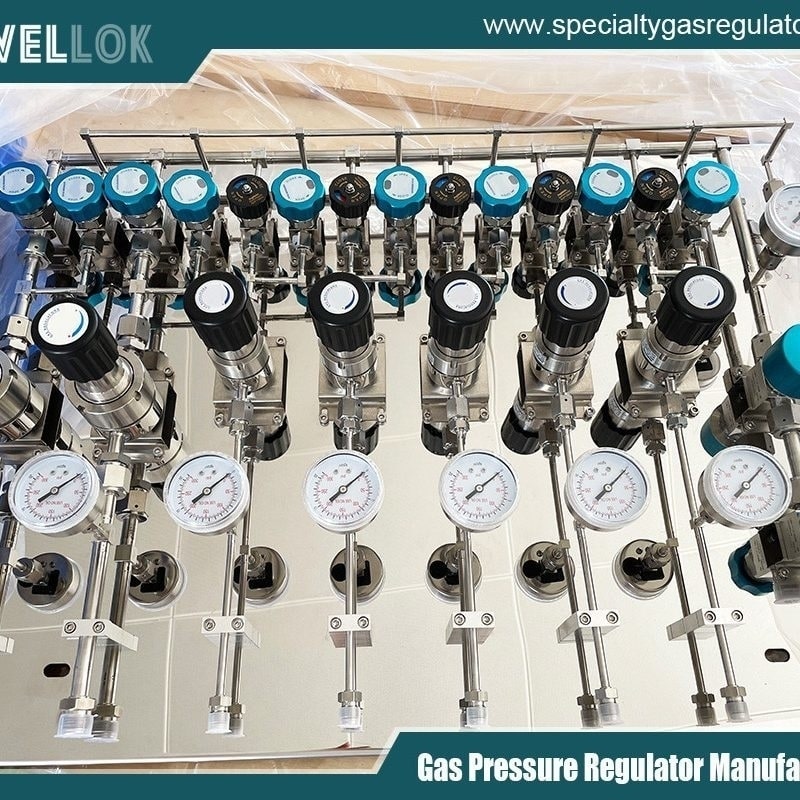

Ventilblocksysteme (VMB) sind wichtige, aber oft unterschätzte Komponenten der industriellen Prozesssteuerung. Sie bilden die Schnittstelle zwischen Prozesslinien und Instrumentierung. Diese kompakten Baugruppen vereinen Isolations-, Entlüftungs-, Kalibrierungs- und Druckausgleichsfunktionen für Druck-, Füllstands- und Durchflussmessumformer. Ihre Konstruktion beeinflusst direkt die Messgenauigkeit, die Betriebssicherheit, die Wartungseffizienz und die Lebensdauer des Systems. Dieser Artikel untersucht die vielfältigen Konstruktionsaspekte von Ventilblocksystemen, darunter funktionale Anforderungen, Materialauswahl, Sicherheitsstandards, Ergonomie und die Integration in moderne digitale Systeme.


Gegendruckregler vs. Druckminderer
Die Nervenzentren der Messung
In komplexen Industrieanlagen – von Ölraffinerien und Chemieanlagen bis hin zu Kraftwerken und der pharmazeutischen Produktion – ist die präzise Messung von Prozessvariablen unerlässlich. Druck-, Differenzdruck- (DP) und Durchflussmessumformer sind die Augen des Prozesses. Der Ventilblock (oft einfach nur Block oder speziell ein 2-, 3- oder 5-Ventil-Block genannt) ist das entscheidende Bindeglied zwischen diesen Instrumenten und dem Prozess. Er ermöglicht die Trennung von Prozessflüssigkeiten, die Entlüftung, die Kalibrierung und die Nullstellung, ohne dass ein vollständiger Systemabschaltvorgang erforderlich ist.

Ein mangelhaft konstruiertes Verteilersystem kann Leckagen verursachen, Messfehler durch eingeschlossene Gase oder Flüssigkeiten hervorrufen, die Wartung erschweren und erhebliche Sicherheitsrisiken bergen. Daher stellt seine Konstruktion eine systemtechnische Herausforderung dar, die Fluiddynamik, mechanische Integrität, menschliche Faktoren und Umweltverträglichkeit in Einklang bringen muss.



Wesentliche funktionale Designüberlegungen
2.1. Ventilkonfiguration und -funktionalität
Die Wahl der Ventilkonfiguration ist die primäre funktionale Entscheidung.

2-Ventil-Krümmer: Sie werden hauptsächlich zur Messung von Überdrücken verwendet. Sie ermöglichen eine einfache Trennung des Messgeräts vom Prozess.
3-Ventil-Krümmer: Der Standard für Differenzdruckmessungen von Füllstand oder Durchfluss. Die Konfiguration (typischerweise zwei Absperrventile und ein Ausgleichsventil) ermöglicht die Trennung von Hoch- und Niederdruckseite sowie den Druckausgleich am Messumformer zur Nullpunktprüfung und für sichere Wartungsarbeiten.
5-Ventil-Krümmer: Sie werden für anspruchsvollere DP-Anwendungen oder bei Bedarf an Online-Kalibrierung eingesetzt. Sie verfügen über zwei zusätzliche Entlüftungs-/Kalibrierventile (je eines auf jeder Seite), die den Anschluss einer Kalibrierdruckquelle und die unabhängige Entlüftung der Verteilerleitungen ermöglichen.
Konstruktionsvorgabe: Die internen Kanäle müssen einen reibungslosen, blasenfreien Durchfluss gewährleisten, um das Zurückhalten von Prozessmedien zu verhindern, was zu Messwertabweichungen oder Korrosion führen kann. Das Ausgleichsventil muss im geschlossenen Zustand eine robuste, leckagefreie Abdichtung und im geöffneten Zustand einen vollen Durchflussquerschnitt bieten, um einen präzisen Druckausgleich sicherzustellen.

2.2. Materialauswahl und Kompatibilität
Die Materialwahl wird durch den Prozess, die Umgebung und die erforderliche Druckfestigkeit bestimmt.

GEHÄUSEMATERIAL: Gängige Werkstoffe sind Kohlenstoffstahl (für nicht korrosive Anwendungen wie Öl und Gas), Edelstahl (SS304/SS316 für allgemeine chemische Beständigkeit), legierte Stähle (für Hochtemperatur-Hochdruckdampf) und exotische Legierungen (Hastelloy, Monel) für stark korrosive oder ultrareine Anwendungen (z. B. Pharmazeutika, Offshore-Sauergas).
Verkleidungen und Dichtungen: Spindelspitzen, Kugeln und Sitze müssen hinsichtlich Verschleißfestigkeit und Kompatibilität ausgewählt werden. Für abrasive Anwendungen sind Stellite- oder Wolframcarbid-Beschichtungen üblich. Dichtungsmaterialien wie PTFE, Grafoil oder Elastomere (Viton, EPDM) müssen anhand ihrer Temperatur- und Chemikalienbeständigkeit ausgewählt werden.
Dichtungs- und Schraubenmaterialien: Um eine leckagefreie Abdichtung über alle Betriebstemperaturzyklen hinweg zu gewährleisten, müssen die gleichen Kompatibilitäts- und Wärmeausdehnungsprinzipien wie beim Gehäuse eingehalten werden.
2.3. Druck- und Temperaturwerte
Der Verteiler muss für den maximal zulässigen Betriebsdruck (MAWP) und die Betriebstemperatur mit einem angemessenen Sicherheitsfaktor ausgelegt sein. Bei der Auslegung sind folgende Aspekte zu berücksichtigen:

Druckstöße/Wasserschlag: Ventile und Gehäuse sollten potenziellen Systembeeinträchtigungen standhalten.
Thermocycling: Wiederholtes Erhitzen und Abkühlen kann zu Materialermüdung, Dichtungsrelaxation und Schraubenspannungen führen. Material und Konstruktion (z. B. geführte Spindeln, flexible Dichtungsdesigns) müssen dem entgegenwirken.
Block- und Entlüftungsfähigkeit: Die Verteilerbaugruppe selbst sollte so konstruiert sein, dass sie dem Druck standhält und eine sichere Entlüftung zwischen den Absperrventilen ermöglicht – eine wichtige Sicherheitsfunktion.


Sicherheit und Integrität: Oberste Priorität
3.1. Leckageverhütung und -eindämmung
Die primäre Sicherheitsfunktion ist die Eindämmung.

Dichtungsschweißen vs. Gewindeverbindungen: Bei toxischen, brennbaren oder tödlichen Medien sind oft dichtgeschweißte Verbindungen vorgeschrieben, um potenzielle Leckagepfade an den Gewindeschnittstellen zu eliminieren. Gewindeverbindungen mit geeigneten Dichtmitteln können für weniger gefährliche Medien ausreichend sein.
Integrales vs. modulares Design: Herkömmliche modulare Verteilerblöcke verschrauben einzelne Ventile mit einem gemeinsamen Verteiler. Moderne integrierte Verteilerblöcke werden aus einem einzigen Metallblock gefräst, wodurch zahlreiche potenzielle Leckstellen (Dichtungen, Stehbolzen, Muttern) an der Ventilkörperverbindung entfallen. Dies ist ein bedeutender Fortschritt im Bereich sicherheitskritischer Konstruktionen.
Emissionskonformität: Bei Anlagen, die den Vorschriften für flüchtige Emissionen (EPA, TA-Luft) unterliegen, müssen Verteiler mit emissionsarmen (Low-E) Packungen, Faltenbalgdichtungen oder Membrandichtungen ausgestattet sein, um das Austreten flüchtiger organischer Verbindungen (VOC) aus den Ventilschäften zu minimieren.
3.2. Drucksicherheit und Druckentlastung
In geschlossenen Systemen, insbesondere bei Flüssigkeitsmedien, kann die Wärmeausdehnung gefährlich hohe Drücke erzeugen.

Thermische Sicherheitsventile: Verteiler, die flüssigkeitsgefüllte Leitungen isolieren, müssen ein thermisches Überdruckventil enthalten oder so konstruiert sein, dass sie dieses aufnehmen können, um eine Überdruckbeaufschlagung und ein Bersten zu verhindern.
Belüftung und Entwässerung: Entlüftungs- und Ablassventile müssen so dimensioniert und angeordnet sein, dass eine sichere und kontrollierte Druckentlastung und Flüssigkeitsabfuhr möglich ist und die Abwässer an einen sicheren Ort geleitet werden können.
3.3. Kennzeichnung und Identifizierung
Eine klare und dauerhafte Kennzeichnung gemäß ANSI/ISA- oder ISO-Normen ist eine Sicherheitsvoraussetzung. Dies umfasst:

Servicebezeichnung (z. B. „Kesselspeisewasserfluss“).
Leitungsbezeichnung und P&ID-Nummer.
Ventilfunktion (HI BLOCK, LO EQ, VENT).
Pfeile zur Fließrichtung.


Menschliche Faktoren und Instandhaltung
Ein Verteiler, der nicht sicher betrieben oder gewartet werden kann, ist ein Konstruktionsfehler.

4.1. Ergonomische Bedienung

Handrad-/Bedienelementdesign: Die Handräder sollten dem erforderlichen Drehmoment entsprechend dimensioniert sein und über deutliche Öffnungs-/Schließanzeigen verfügen. In kalten Klimazonen müssen sie auch mit Handschuhen bedienbar sein. Für erhöhte oder schwer zugängliche Stellen können verlängerte Hebel oder Kettenantriebe erforderlich sein.
Zugang und Sicherheitsfreigabe: Rund um den Verteiler muss ausreichend Platz vorhanden sein, damit ein Techniker Werkzeuge benutzen, Kalibriergeräte anschließen und Ventile sicher bedienen kann, auch wenn er persönliche Schutzausrüstung (PSA) trägt.
4.2. Wartungsfreundliches Design

Tests im Betrieb: Können die Verteilerventile im laufenden Betrieb auf ihre Funktion oder Dichtheit geprüft werden?
Kalibrierungszugang: Die Konstruktion muss eindeutige und leicht zugängliche Anschlusspunkte für Kalibriergeräte bieten. Schnellkupplungen oder spezielle Kalibrierblockventile verbessern die Effizienz und reduzieren Fehler.
Austauschbarkeit der Komponenten: Lässt sich die Spindelpackung unter Druck austauschen? Kann ein einzelnes Ventil ausgetauscht werden, ohne die gesamte Baugruppe aus dem Rohrgestell zu entfernen? Modulare Bauweisen schneiden hier oft besser ab, obwohl integrierte Bauweisen den Bedarf an solchen Reparaturen verringern.


Systemintegration und weiterführende Überlegungen
5.1. Integration mit Instrumentierung
Der Verteiler ist keine Insel. Seine Konstruktion muss sich nahtlos in Folgendes einfügen:

Sender: Direktmontage vs. Fernmontage. Die Direktmontage (bei der der Verteiler direkt an den Sender geschraubt wird) minimiert das Volumen, reduziert potenzielle Leckstellen und verbessert die Ansprechzeit, erhöht aber das Gewicht an der Verbindung.
Impulslinien: Der Verteiler bildet den Endpunkt der Impulsleitungen. Seine Konstruktion sollte eine bewährte Rohrleitungspraxis fördern – Toträume minimieren, eine selbstentleerende (für Flüssigkeiten) bzw. selbstentlüftende (für Gase) Ausrichtung gewährleisten, um Messfehler zu vermeiden.
5.2. Das digitale Zeitalter und das IIoT-Zeitalter
Ventilblöcke halten Einzug in die digitale Welt.

Intelligente Verteiler: Durch den Einbau von Mikroschaltern oder Näherungssensoren an den Ventilspindeln wird die Ventilstellung (VPI) an das Steuerungssystem zurückgemeldet. Dies bestätigt den Ist-Zustand für Sicherheitsverriegelungen und liefert Daten für die vorausschauende Wartung.
Integrierte Sensorik: Zukünftige Konstruktionen könnten eingebettete Druck- oder Temperatursensoren innerhalb des Verteilerblocks selbst zu Diagnosezwecken beinhalten.
Daten für die vorausschauende Wartung: Die Überwachung der Anzahl der Zyklen und des zum Betätigen der Ventile erforderlichen Drehmoments ermöglicht die Vorhersage von Dichtungsverschleiß oder Fressen vor einem Ausfall.
5.3. Spezialisierte Servicekonzepte

Sanitärverteiler: Für die Lebensmittel-, Getränke- und Biopharmabranche zeichnen sich die Konstruktionen durch spaltfreie, polierte Oberflächen, Klemmverbindungen und die Möglichkeit zur Dampfsterilisation (SIP) aus.
Unterwasserverteiler: Für Offshore-Anwendungen müssen die Werkstoffe seewasserbeständig sein, und die Konstruktionen müssen hyperbare Bedingungen und den Fernbetrieb berücksichtigen.
Kryotechnik-Service: Erfordert verlängerte Stiele, um die Packung auf Umgebungstemperatur zu halten, sowie Materialien, die für extreme Kälte geeignet sind, ohne zu verspröden.


Tabelle 1: Checkliste zur Auswahl des Ventilblocks

Kategorie Schlüsselfrage
Prozess Um welche Flüssigkeit handelt es sich? (Ätzend, giftig, entzündlich, viskos, abrasiv?) Wie hoch sind der maximale/minimale Druck und die Temperatur? Handelt es sich um eine Flüssigkeit, ein Gas oder eine Suspension?
Funktion Überdruck oder Differenzdruck? Ist eine Online-Kalibrierung erforderlich? Ist ein thermisches Entlastungsventil notwendig?
Sicherheit Welche Gefahrenklasse hat die Flüssigkeit? Sind Dichtungsschweißungen erforderlich? Welche Norm für flüchtige Emissionen gilt?
Materialien Sind medienberührte Materialien kompatibel? Wie sind die Umgebungsbedingungen (Küste, explosionsgefährdeter Bereich C1-D2)?
Produktion Ist der Standort gut erreichbar? Ist eine Fernsteuerung erforderlich? Wie lang muss die erforderliche Lebensdauer sein?
Wartung Lässt sich die Packung unter Druck nachjustieren? Sind Spezialwerkzeuge erforderlich? Wie erfolgt die Kalibrierung?
Integration Direktmontage oder Fernmontage? Welcher Anschlussstandard wird verwendet (NPT, ANSI-Flansch, ISO-Kegel)? Ist eine digitale Rückkopplung (VPI) erforderlich?

Gegendruckregler vs. Druckminderer
Fazit
Die Entwicklung eines Ventilblocksystems geht weit über die einfache Auswahl von Ventilen und Rohren hinaus. Sie erfordert ein ganzheitliches Risikomanagement, nutzerzentriertes Design und Lebenszyklusoptimierung. Der moderne Trend geht hin zu sichereren, zuverlässigeren integrierten Blockkonstruktionen mit verbesserten Materialien und intelligenten Funktionen.

Das optimale Verteilerdesign zeichnet sich durch zuverlässigen, geräuschlosen Betrieb aus – es liefert präzise Daten an das Steuerungssystem, ermöglicht eine sichere und effiziente Wartung und schließt das Prozessmedium absolut sicher ein. Dafür muss der Konstrukteur gleichzeitig über Kenntnisse in Metallurgie, Sicherheitstechnik, Strömungsmechanik und Ergonomie verfügen. Durch die konsequente Berücksichtigung der genannten Aspekte – von der Kernfunktionalität und Materialverträglichkeit bis hin zu Sicherheitsintegrität, Wartungszugänglichkeit und digitaler Integration – können Ingenieure Verteilersysteme spezifizieren und konstruieren, die die robuste, zuverlässige und intelligente Schnittstelle zwischen der dynamischen Prozesswelt und den präzisen Anforderungen moderner Mess- und Regeltechnik bilden.
