In Anwendungen, die einen kontinuierlichen und zuverlässigen Fluss von hochreinem Helium erfordern – von der Gaschromatographie (GC) und Lecksuche bis hin zur Halbleiterfertigung und Luft- und Raumfahrtprüfung – ist der Umschaltverteiler oft der unbesungene Held des Gasversorgungssystems. Dieser Fachartikel befasst sich mit dem Design, dem Betrieb und den wichtigsten Implementierungsaspekten einer speziellen Variante: dem Helium-Umschaltverteiler mit integrierten Doppelzylinderhalterungen. Wir untersuchen die technischen Prinzipien, die einen nahtlosen Gasfluss gewährleisten, die mechanischen und sicherheitstechnischen Merkmale der Halterungskonstruktion sowie die zentrale Rolle, die ein solches System für die Datenintegrität, die Betriebseffizienz und die Sicherheit in sensiblen analytischen und industriellen Prozessen spielt. Durch die Betrachtung seiner Komponenten, automatischen und manuellen Funktionen sowie bewährter Implementierungsmethoden bietet dieser Artikel einen umfassenden Überblick für Ingenieure, Laborleiter und Techniker, die für kritische Gasinfrastruktur verantwortlich sind.


Druckregler vs. Überdruckventil
Die Notwendigkeit einer ununterbrochenen Heliumversorgung
Helium, ein Edelgas mit einzigartigen Eigenschaften wie Inertheit, hoher Wärmeleitfähigkeit und geringer Atomgröße, ist in zahlreichen Hightech-Bereichen unverzichtbar. Seine Rolle als Trägergas in der Gaschromatographie (GC) ist wohl die weitverbreitetste, da Schwankungen, Unterbrechungen oder Verunreinigungen in der Versorgung zu fehlerhaften Analysen, Probenverlusten, kostspieligen Geräteausfällen und einer beeinträchtigten Säulenintegrität führen können. Ebenso ist ein konstanter Heliumstrom bei der Lecksuche mit Massenspektrometern oder in kryogenen Anwendungen unerlässlich.

Hochreine Regler und Filter werden zwar zu Recht hervorgehoben, doch die Strategie für das Gasmanagement selbst ist ebenso wichtig. Die Verwendung nur einer Gasflasche birgt Betriebsrisiken; die Flasche leert sich irgendwann, was einen manuellen Austausch erforderlich macht und den Prozess unterbricht. Ein Helium-Gasumschaltverteiler löst dieses Problem elegant, indem er zwei Gasquellen (typischerweise Flaschen) an einen einzigen, geregelten Ausgang anschließt. Die integrierten Doppelflaschenhalterungen sind nicht nur praktisch, sondern grundlegend für die Sicherheit, Stabilität und Funktionalität des Systems. Diese integrierte Einheit gewährleistet eine kontinuierliche Gasversorgung, indem sie automatisch oder manuell von einer primären (aktiven) auf eine sekundäre (Reserve-)Flasche umschaltet, sobald die primäre leer ist.



Systemanatomie: Kernkomponenten und Integration
Ein Helium-Umschaltverteiler mit doppelten Halterungen ist ein zusammenhängendes System, das aus mehreren wichtigen Teilsystemen besteht.

2.1 Die Verteilerbaugruppe
Kernstück ist der Verteiler, der typischerweise aus Edelstahl (SS316L oder ähnlichem) gefertigt ist, um die Kompatibilität mit hochreinen Gasen zu gewährleisten. Zu seinen Kernkomponenten gehören:

Einlassventile: Zwei hochreine Membran- oder Balgventile, eines für jeden Zylindereingang. Diese ermöglichen die Isolierung jedes Zylinders zum sicheren Austausch.
Druckwandler/Sensoren: Diese kritischen Komponenten überwachen den Druck in den Leitungen von jedem Zylinder. Sie liefern das elektronische Signal, das anzeigt, wann der Druck im Hauptzylinder unter einen voreingestellten Schwellenwert (den Umschaltpunkt) fällt.
Der Umschaltmechanismus: Dies kann entweder sein:
Automatik: Nutzt ein pneumatisch oder elektronisch betätigtes Ventilsystem. Nach Empfang eines Signals vom primären Drucksensor schaltet es den Gasfluss automatisch auf die Entnahme aus dem sekundären Zylinder um.
Manual: Verwendet ein manuelles Hebel- oder Ventilsystem, verfügt aber über eine optische Anzeige (z. B. eine Popup-Anzeige oder ein Manometer mit markierter Zone), um den Bediener darauf hinzuweisen, dass ein Wechsel erforderlich ist.
Ventile prüfen: An jedem Einlassstrang sind essentielle Rückschlagventile installiert, um einen Rückfluss von Gas von einem Zylinder in einen anderen zu verhindern, insbesondere während des Wechselvorgangs oder wenn ein Druckunterschied besteht.

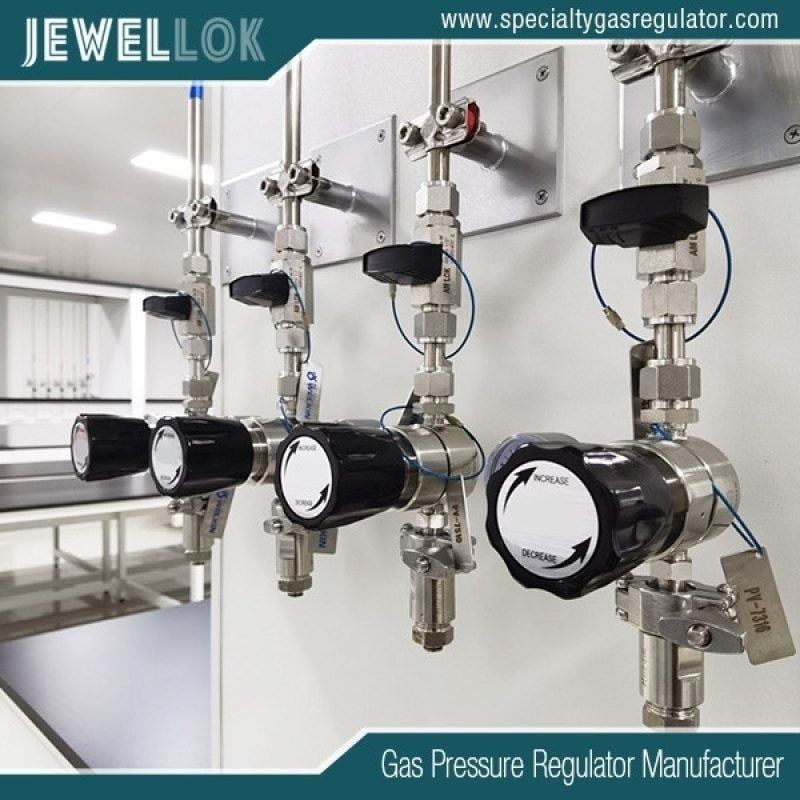

Gemeinsamer Ausgangsregler: Ein hochreiner, oft zweistufiger Druckregler, der unabhängig vom schwankenden Hochdruck des aktiven Zylinders einen stabilen, reduzierten Ausgangsdruck (z. B. 60-100 psi) für die Anwendung bereitstellt.
Entlüftungsventil: Ermöglicht das sichere Spülen des Verteilers oder einzelner Leitungen beim Zylinderwechsel, um Luft zu entfernen und Verunreinigungen zu vermeiden.
Instrumententafel: Zeigen Sie den Hochdruck jedes Zylinders und den geregelten Ausgangsdruck an.
2.2 Die Doppelzylinder-Halterung
Dies ist das robuste mechanische Gerüst, das das System physisch stützt und sichert. Seine Konstruktion ist für Sicherheit und Betrieb von entscheidender Bedeutung:

Strukturrahmen: Hergestellt aus dickwandigem, pulverbeschichtetem Stahl oder Aluminium, ausgelegt, um dem Gewicht und Drehmoment von zwei vollen Heliumflaschen (die jeweils über 60 kg wiegen können) standzuhalten.
Zylinderrückhaltesysteme: Hochleistungsketten, Gurte oder Schraubklemmen sichern jeden Zylinder fest am Rahmen. Dadurch wird verhindert, dass die Zylinder kippen, herunterfallen oder umgestoßen werden – ein erhebliches Sicherheitsrisiko.
Verteiler-Montageplattform: Eine speziell dafür vorgesehene, stabile Oberfläche, an der die Verteilerplatte sicher befestigt ist und die die empfindlichen Ventile und Messgeräte vor mechanischen Stößen schützt.
Mobilitätsoptionen: Viele Halterungen sind mit Schwerlastrollen (oft zwei festen und zwei schwenkbaren) ausgestattet, um die gesamte beladene Konstruktion leicht umpositionieren zu können. Fußbetätigte Bremsen gehören bei mobilen Einheiten zur Standard-Sicherheitsausstattung.
Basisdesign: Eine breite Standfläche erhöht die Stabilität und verhindert, dass das Gerät beim Montieren der Zylinder kopflastig wird.
Durch die Integration des Verteilers in die Halterung entsteht ein einziger, vormontierter und geprüfter Arbeitsplatz. Dadurch entfällt für den Benutzer die Notwendigkeit, eine sichere Montagelösung zu entwickeln, und Installationsfehler bei der Verrohrung und der Befestigung des Zylinders werden reduziert.



Betriebsprinzipien und die Umstellungssequenz
Die Funktionsweise des Systems ist durch eine logische Abfolge definiert, die eine reibungslose Gaszufuhr gewährleistet.

3.1 Ersteinrichtung und Spülung

Beide Zylinder sind sicher in den Halterungen befestigt und fixiert.
Das Auslassventil des neuen Primärzylinders wird langsam geöffnet, sodass Gas die Leitung bis zum Einlassventil am Verteiler füllen kann.
Mithilfe des Entlüftungsventils wird die Leitung vom Zylinder zum Einlassventil sorgfältig gespült, um alle während des Anschlusses eingedrungenen atmosphärischen Verunreinigungen zu entfernen.
Das primäre Einlassventil wird geöffnet, und Gas strömt zum Umschaltmechanismus und zum primären Drucksensor.
Das gleiche sorgfältige Verfahren wird auch für den Sekundärzylinder (Reservezylinder) angewendet, dessen Einlassventil in einem manuellen System zunächst geschlossen bleibt oder in einem automatischen System, das die Absperrung intern regelt, geöffnet wird.
3.2 Normalbetrieb
Im Normalbetrieb strömt Gas aus der aktiven (primären) Flasche über den Umschaltmechanismus und den gemeinsamen Auslassregler zur Anwendung. Der Drucksensor überwacht kontinuierlich den Druck in der primären Flasche.

3.3 Das Umstellungsereignis

In einem automatischen System: Wenn der Druck im Primärzylinder auf einen voreingestellten Wert (z. B. 200–300 psi, deutlich über dem erforderlichen Mindesteingangsdruck des Reglers) absinkt, löst der Sensor die Steuereinheit aus. Diese betätigt daraufhin Ventile, um den Durchfluss im Primärzylinder zu unterbrechen und den Durchfluss im Sekundärzylinder zu öffnen. Häufig wird ein akustischer oder optischer Alarm aktiviert, um das Personal darauf hinzuweisen, dass der Primärzylinder leer ist und ausgetauscht werden muss. Der Schaltvorgang erfolgt innerhalb von Millisekunden, ohne Unterbrechung des Durchflusses oder des Drucks in der Anwendung.
In einem manuellen System: Der Bediener achtet auf die optische Anzeige (ein Manometer, das in den roten „Reserve“-Bereich geht, oder ein herausspringender Stift). Sobald dies sichtbar ist, betätigt der Bediener manuell einen Hebel oder ein Ventil, um den Sekundärzylinder als neue aktive Druckquelle auszuwählen. Obwohl dies einen Eingriff erfordert, verhindert es dennoch, dass das System trockenläuft, da die Reserve bereits angeschlossen und unter Druck ist.
3.4-Zylinder-Austausch
Der verbrauchte Primärzylinder wird durch Schließen seines Zylinderventils und des zugehörigen Einlassventils am Verteiler isoliert. Er kann dann sicher abgeklemmt, ausgebaut und durch einen neuen, vollen Zylinder ersetzt werden. Nach dem Spülen der neuen Verbindung dient dieser neue Zylinder als Reserve, und das System wird zurückgesetzt. Dieses Verfahren mit „rotierendem Primärzylinder“ gewährleistet, dass stets eine volle Reserve vorhanden ist.



Wichtige Überlegungen zu Design und Auswahl
Die Auswahl und Implementierung des richtigen Verteilersystems erfordert eine sorgfältige Analyse mehrerer Faktoren:

Gasreinheit und Materialverträglichkeit: Für hochreines Helium (z. B. Reinheitsgrad 5.0, 5.5 oder höher) muss der gesamte Gasweg aus elektropoliertem Edelstahl mit Metallmembrandichtungen bestehen. Die Innenflächen müssen glatt und porenfrei sein, um Adsorption und Ausgasung zu minimieren. Alle Dichtungen müssen heliumgeeignet sein und bestehen typischerweise aus Materialien wie PTFE oder Kalrez.
Druckstufen: Verteiler, Ventile und Regler müssen für den vollen Zylinderdruck (bis zu 3000 psi für Helium) ausgelegt sein, während der Auslassregler den erforderlichen Anwendungsdruck konstant liefern muss.
Automatisch vs. manuell: Die Wahl hängt von der Kritikalität ab. Automatische Systeme sind unerlässlich für unbeaufsichtigte Abläufe, lange Analysenläufe (wie in der GC-MS) oder Prozesse, bei denen selbst ein kurzzeitiger Druckabfall inakzeptabel ist. Manuelle Systeme bieten eine kostengünstige Lösung für Labore mit Personal, in denen die Bediener umgehend auf visuelle Warnmeldungen reagieren können.
Sicherheitsvorrichtungen: Neben den physischen Halterungen sollten Sie auf Merkmale wie Überdruckventile am Verteiler zum Schutz vor Überdruck, robuste, leckagefreie Verbindungen (wie VCJ®- oder Flachdichtungsverschraubungen) und eine klare, dauerhafte Beschriftung achten.
Skalierbarkeit: Manche Systeme können für mehr als zwei Zylinder konfiguriert werden (z. B. Viererpacks) für Szenarien mit extrem hohem Gasverbrauch, die alle auf einem größeren Mehrzylindergestell montiert sind.


Sicherheit, Wartung und bewährte Vorgehensweisen
Die Integration von Hochdruckgas und schweren Zylindern erfordert einen strengen Ansatz in Bezug auf Sicherheit und Wartung.

Sicherheit geht vor: Beachten Sie stets die örtlichen Vorschriften für den Umgang mit Druckgasflaschen. Tragen Sie beim Flaschenwechsel persönliche Schutzausrüstung (PSA). Stellen Sie sicher, dass die Halterung auf einer stabilen, ebenen Fläche steht und bei mobilen Einheiten die Bremsen angezogen sind. Manipulieren oder verändern Sie niemals die Flaschenhalterungen.
Lecksuche: Führen Sie nach jeder Wartung oder jedem Flaschenwechsel eine gründliche Dichtigkeitsprüfung an allen Verbindungen mit einem heliumspezifischen Lecksuchgerät oder einer geeigneten Dichtigkeitsprüflösung durch. Dies ist sowohl für die Sicherheit als auch für den Erhalt der Reinheit und Wirtschaftlichkeit des teuren Heliumgases unerlässlich.
Vorbeugende Wartung: Erstellen Sie einen Inspektionsplan für die Zylinderbefestigungen, die Korrosionsprüfung der Halterung und die Überprüfung der Kalibrierung von Manometern und Sensoren. Automatische Systeme erfordern möglicherweise regelmäßige Prüfungen der Magnetventile und der Steuerungslogik.
Ordnungsgemäße Spülung: Sorgfältiges Spülen ist der wichtigste Schritt zur Erhaltung der Gasreinheit. Lassen Sie den Spülvorgang beim Anschließen einer neuen Gasflasche niemals aus.
Dokumentation: Führen Sie ein Protokoll über Flaschenwechsel, Druckmessungen und alle Wartungsarbeiten. Dies ist hilfreich bei der Fehlersuche, der Prognose des Gasverbrauchs und der Sicherstellung der Einhaltung von Verfahrensanweisungen.

Druckregler vs. Überdruckventil
Fazit
Der Helium-Gasumschaltverteiler mit Doppelzylinderhalterungen ist ein Paradebeispiel pragmatischer Ingenieurskunst und behebt eine grundlegende Schwachstelle in kritischen Gasversorgungsketten. Er ist weit mehr als nur ein einfaches Hardwareteil; er wird zu einem integralen Bestandteil der Qualitätssicherung und Betriebssicherheit. Durch die Gewährleistung einer unterbrechungsfreien, sauberen und stabilen Heliumversorgung schützt er empfindliche Instrumente, bewahrt die Integrität wertvoller Daten und Prozesse und erhöht die Laborsicherheit durch sein integriertes, sicheres Zylindermanagement. Die Investition in ein solches System – insbesondere in eine automatische Version für unternehmenskritische Anwendungen – zahlt sich kontinuierlich aus: reduzierte Ausfallzeiten, keine wiederholten Analysen, eingespartes Helium und die beruhigende Gewissheit, dass die Gasversorgung, eine grundlegende Ressource, durch robuste und intelligente Redundanz gesichert ist. Da Helium eine kostbare und endliche Ressource bleibt, machen die Effizienz und die Kontrollmöglichkeiten dieser Systeme sie nicht nur zu einem operativen Vorteil, sondern zu einer strategischen Notwendigkeit.
