Elektropolierte Membranventile (5 Ra) für die Steuerung von hochreinen Gasen

Elektropolierte Membranventile (5 Ra) für die Steuerung von hochreinen Gasen

Im Bereich der Steuerungssysteme für ultrahochreine (UHP) Gase und Flüssigkeiten sind Präzision und Reinheit von höchster Bedeutung. Branchen wie die Halbleiterfertigung, die Pharmaindustrie, die Biotechnologie und die Produktion von Spezialgasen benötigen Komponenten, die Kontaminationsrisiken minimieren und gleichzeitig eine zuverlässige Funktion gewährleisten. Unter diesen kritischen Komponenten gelten elektropolierte Membranventile mit einer Oberflächenrauheit von 5 Ra als Goldstandard für den Umgang mit empfindlichen Gasen und Flüssigkeiten. Die Bezeichnung „5 Ra“ bezieht sich auf eine mittlere Oberflächenrauheit (Ra) von 5 Mikrozoll oder weniger, die durch Elektropolieren erreicht wird – ein Verfahren, das die Oberflächenglätte und -reinheit verbessert. Dieser Artikel beleuchtet die technischen Aspekte dieser Ventile, untersucht ihr Design, ihre Vorteile, Anwendungsbereiche und Wartungsaspekte und zeigt auf, warum sie in UHP-Umgebungen unverzichtbar sind.

Membranventile arbeiten mit einer flexiblen Membran, die den Fluidweg vom Betätigungsmechanismus des Ventils trennt. Diese Konstruktion verhindert den direkten Kontakt zwischen dem Prozessmedium und potenziellen Verunreinigungen durch das Ventilgehäuse oder die Spindel und macht sie ideal für UHP-Systeme. In Kombination mit Elektropolieren zur Erzielung einer Oberflächenrauheit von 5 Ra bieten diese Ventile eine unübertroffene Reinheit und reduzieren Partikelbildung, Ausgasung und mikrobielle Anhaftung. Da die globale Industrie – angetrieben durch Fortschritte in der Mikroelektronik und Bioprozesstechnik – höhere Reinheitsstandards anstrebt, hat die Verwendung solcher Ventile stark zugenommen und die Einhaltung strenger Vorschriften wie der von SEMI (Semiconductor Equipment and Materials International) und den FDA-Richtlinien sichergestellt.

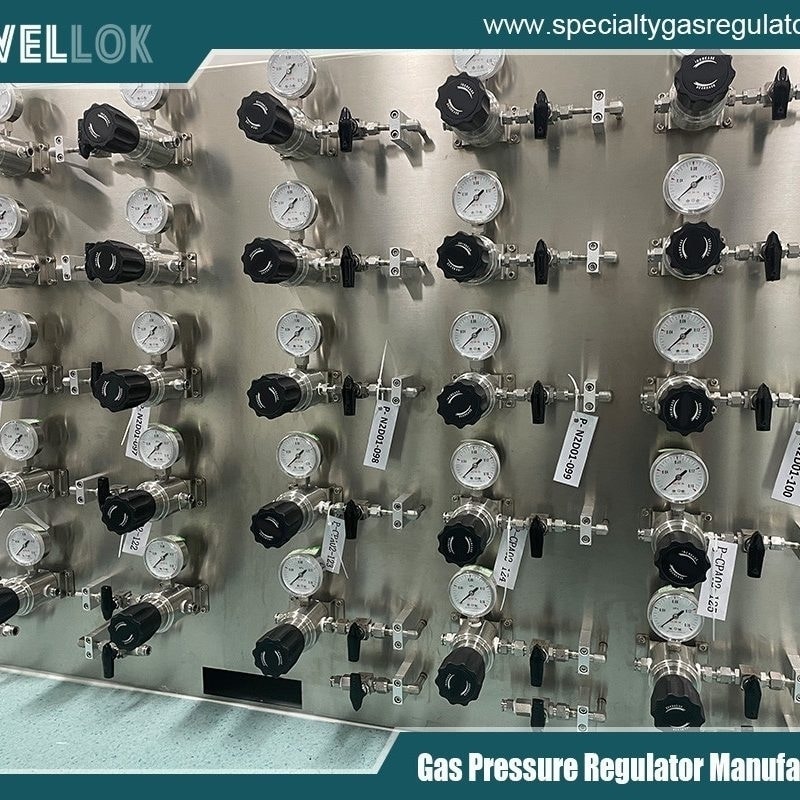

Hersteller von Hochdruck-Spezialgasreglern
Grundlagen der Elektropolierung und Oberflächenrauheit

Elektropolieren ist ein elektrochemisches Verfahren, das Material von einer Metalloberfläche abträgt und so eine glatte, spiegelähnliche Oberfläche erzeugt. Im Gegensatz zum mechanischen Polieren, bei dem Kratzer oder eingebettete Partikel entstehen können, werden beim Elektropolieren Oberflächenerhebungen gezielt abgetragen, wodurch eine ebene Topographie entsteht. Bei Membranventilen, die typischerweise aus Edelstahl 316L oder anderen korrosionsbeständigen Legierungen gefertigt sind, glättet dieses Verfahren nicht nur die Oberfläche, sondern passiviert sie auch. Dabei bildet sich eine chromreiche Oxidschicht, die die Korrosionsbeständigkeit erhöht.

Der Ra-Wert misst die Oberflächenrauheit als arithmetisches Mittel der absoluten Profilabweichungen von der Mittellinie. Eine Oberflächenrauheit von 5 Ra kennzeichnet eine außergewöhnlich glatte Oberfläche, die häufig für Anwendungen mit extrem hohem Hochdruck (UHP) gefordert wird, da selbst mikroskopische Unebenheiten Verunreinigungen einschließen oder Bakterienwachstum begünstigen können. Im Vergleich dazu weisen standardmäßig bearbeitete Oberflächen einen Ra-Wert von 32 oder höher auf, was für Systeme mit hohen Reinheitsanforderungen unzureichend ist. Um eine Oberflächenrauheit von 5 Ra durch Elektropolieren zu erreichen, werden die Ventilkomponenten in ein Elektrolytbad getaucht, mit Gleichstrom behandelt und Parameter wie Temperatur, Spannung und Eintauchzeit kontrolliert. Das Ergebnis ist eine Oberfläche, die nicht nur glatter, sondern auch frei von Graten, Poren und Einschlüssen ist und somit das Risiko des Ablösens von Partikeln im Betrieb reduziert.

Bei der Steuerung von UHP-Gasflüssigkeiten hat die Oberflächenrauheit direkten Einfluss auf die Systemintegrität. Raue Oberflächen können Feuchtigkeit, organische Rückstände oder Metallpartikel aufnehmen und so zu Verunreinigungen in nachgelagerten Prozessen führen. Beispielsweise können in Halbleiterfabriken bereits Verunreinigungen im ppb-Bereich die Waferausbeute erheblich beeinträchtigen. Elektropolierte Oberflächen mit einer Rauheit von 5 Ra minimieren diese Risiken, indem sie eine einfachere Reinigung und schnellere Spülung ermöglichen und so sicherstellen, dass Gase wie Stickstoff, Argon oder Spezialgemische unverunreinigt bleiben.



Konstruktion und Funktionsweise von Membranventilen

Membranventile bestehen aus einem Gehäuse, einem Deckel, einer Membran und einem Stellantrieb. Die Membran, häufig aus Elastomeren wie EPDM oder PTFE oder – bei UHP-Varianten – aus Metalllegierungen gefertigt, dient als Barriere, die sich biegt, um den Durchfluss zu öffnen oder zu schließen. Bei elektropolierten Modellen mit einer Oberflächenrauheit von 5 Ra sind alle medienberührenden Oberflächen – also diejenigen, die mit dem Fluid in Kontakt kommen – so behandelt, dass sie die Anforderungen an die Oberflächenglätte erfüllen. Dies umfasst den Ventilsitz, den Überlauf (die erhöhte Fläche, gegen die die Membran abdichtet) und die internen Kanäle.

Die Betätigung kann manuell, pneumatisch oder elektrisch erfolgen, wobei pneumatische Antriebe aufgrund ihrer Zuverlässigkeit und des sauberen Betriebs in automatisierten UHP-Systemen weit verbreitet sind. Pneumatische Aktuatoren nutzen saubere, trockene Luft zur Bewegung der Membran und vermeiden so elektrische Komponenten, die in sensiblen Umgebungen elektromagnetische Störungen verursachen könnten. Die Ventilkonstruktion gewährleistet ein Totvolumen von null Prozent, wodurch Stauräume für Flüssigkeiten vermieden werden. Dies ist entscheidend, um Kreuzkontaminationen in Mehrgasleitungen zu verhindern.

Zu den wichtigsten technischen Spezifikationen dieser Ventile gehören Nenndrücke bis zu 150 psi oder höher, Temperaturtoleranzen von -40 °C bis 150 °C und Leckraten bis zu 1 × 10⁻⁹ scc/sec Helium. Die Anschlusskonfigurationen variieren, z. B. Gleitringdichtung (VCJ), Rohrstumpfschweißung oder hygienische Verschraubungen, und ermöglichen so eine nahtlose Integration in bestehende Rohrleitungen. Für die Steuerung von Hochdruckgasen verfügen die Ventile häufig über Mehrgangmembranen zur präzisen Drosselung, im Gegensatz zu Kugelhähnen, die Druckspitzen verursachen können.



Vorteile bei Anwendungen mit ultrahoher Reinheit

Der Hauptvorteil von elektropolierten Membranventilen mit einer Oberflächenrauheit von 5 Ra liegt in ihrem Beitrag zur Systemreinheit. Durch Elektropolieren werden herstellungsbedingte Oberflächenschäden beseitigt, wodurch Korrosionsansatzpunkte eliminiert werden. Dies ist entscheidend für den Umgang mit korrosiven Gasen wie Chlorwasserstoff oder Silan, da Lochfraß zu Leckagen oder Ausfällen führen kann. Die glatte Oberfläche reduziert zudem die Ausgasung – das Freisetzen eingeschlossener Gase oder flüchtiger Bestandteile –, was in Vakuum- oder Niederdrucksystemen von entscheidender Bedeutung ist.

Zuverlässigkeit ist ein weiterer entscheidender Vorteil. Die Membranen dieser Ventile halten dank ermüdungsbeständiger Materialien und optimierter Geometrie Millionen von Schaltzyklen ohne Ausfall stand. Im Gegensatz zu Kugel- oder Nadelventilen weisen Membranventile keine Gleit- oder Drehteile im Fluidweg auf, wodurch Verschleiß und Partikelbildung minimiert werden. Dies führt zu einer längeren mittleren Betriebsdauer zwischen Ausfällen (MTBF) und reduzierten Stillstandszeiten in Produktionsumgebungen.

Aus Reinheitsgründen unterstützen diese Ventile strenge Reinigungsprotokolle, beispielsweise die Reinigung mit deionisiertem Wasser oder Inertgas. Die Oberflächenrauheit von 5 Ra ermöglicht eine effektive Passivierung und Sterilisation und erfüllt die Reinraumnorm ISO 14644. In pharmazeutischen Anwendungen verhindern sie die Ansammlung von Mikroorganismen und gewährleisten so die Einhaltung der cGMP-Richtlinien (aktuelle Gute Herstellungspraxis).

Energieeffizienz ist ein oft übersehener Vorteil. Glatte Innenflächen reduzieren den Strömungswiderstand, wodurch Druckverluste und der Pumpenbedarf in Fluidfördersystemen sinken. Dies kann bei Großanlagen, wie beispielsweise Gasverteilern in Fabriken, zu erheblichen Kosteneinsparungen führen.



Anwendungen in allen Branchen

Die Halbleiterfertigung ist der größte Markt für elektropolierte Membranventile mit einer Oberflächenrauheit von 5 Ra. Bei der chemischen Gasphasenabscheidung (CVD) und Ätzprozessen ist die präzise Steuerung der Vorläufergase unerlässlich. Diese Ventile regulieren die Gasflüsse in Gaskammern, Ventilverteilerkästen und Destillationsanlagen und gewährleisten Reinheitsgrade von unter 1 ppb für Feuchtigkeit und Sauerstoff.

In der pharmazeutischen und biotechnologischen Industrie werden diese Ventile in Anlagen zur Bioprozessierung für den Umgang mit sterilen Gasen und Flüssigkeiten eingesetzt. Beispielsweise steuern sie in Fermentern oder Chromatographiesystemen Belüftungsgase wie Sauerstoff oder Kohlendioxid und verhindern so Verunreinigungen, die Chargen verderben könnten. Ihre elektropolierten Oberflächen sind mit CIP- (Clean-in-Place) und SIP-Verfahren (Sterilize-in-Place) kompatibel und gewährleisten einen hygienischen Betrieb.

Spezialgasindustrien, darunter Hersteller von Kalibriergemischen für Analysegeräte, nutzen diese Ventile zum Mischen und Zuführen von Gasen. In der Luft- und Raumfahrt sowie im Verteidigungsbereich steuern sie Treibgase in Prüfständen, wo die Reinheit Leistung und Sicherheit beeinflusst.

Zu den neuen Anwendungsgebieten zählen Wasserstoff-Brennstoffzellensysteme und die Forschung an fortschrittlichen Materialien, wo hochreiner Wasserstoff oder Edelgase eine präzise Steuerung erfordern. Mit der zunehmenden Verbreitung der Industrie-4.0-Prinzipien gewinnen intelligente Versionen dieser Ventile mit integrierten Sensoren zur Durchflussüberwachung und vorausschauenden Wartung an Bedeutung.



Vergleich mit alternativen Ventiltechnologien

Membranventile eignen sich zwar hervorragend für Hochdruckanwendungen, Alternativen wie Balg- oder Kugelventile haben jedoch ihre jeweiligen Anwendungsbereiche. Balgventile bieten eine vergleichbare Absperrwirkung, sind aber oft sperriger und teurer und unterliegen der Gefahr von Materialermüdung. Kugelventile sind zwar für den allgemeinen Gebrauch kostengünstig, führen aber durch Verschleiß des Ventilsitzes zu Partikelemissionen und sind aufgrund höherer Leckraten für Hochdruckanwendungen ungeeignet.

Nadelventile ermöglichen eine präzise Steuerung, setzen jedoch das Gewinde dem Medium aus und bergen somit das Risiko einer Kontamination. Mechanisch polierte Ventile erreichen zwar Oberflächenrauheiten von 10–15 Ra, bieten aber nicht die Passivierungsvorteile der Elektropolitur, was zu einer höheren Korrosionsanfälligkeit führt.

Insgesamt bieten elektropolierte Membranventile mit einer Oberflächenrauheit von 5 Ra ein ausgewogenes Verhältnis von Kosten, Leistung und Reinheit und sind daher für die meisten Anforderungen an die Steuerung von UHP-Gasflüssigkeiten vorzuziehen.



Installation, Wartung und Best Practices

Eine fachgerechte Installation ist für optimale Funktion unerlässlich. Ventile sollten so montiert werden, dass ein Durchhängen der Membran verhindert wird, typischerweise mit dem Betätigungselement nach oben. Die Rohrleitungen müssen sauber und frei von Ablagerungen sein; für die Verbindungen wird Orbitalschweißen empfohlen, um die Dichtheit zu gewährleisten.

Die Wartung umfasst den regelmäßigen Austausch der Membran, der anhand von Zykluszählungen oder Sichtprüfungen durchgeführt wird. Zerstörungsfreie Prüfverfahren, wie z. B. die Helium-Lecksuche, bestätigen die Dichtheit. Die Reinigungsprotokolle beinhalten das Spülen mit hochreinem Stickstoff, gefolgt von einer Vakuumtrocknung zur Entfernung von Rückständen.

Zu den bewährten Verfahren gehört die Auswahl von Ventilen mit nachvollziehbaren Zertifizierungen für Materialien und Oberflächen, um die Kompatibilität mit Systemdrücken und Medien sicherzustellen. Die Schulung des Personals im Umgang mit den Ventilen, um Kratzer auf der Oberfläche zu vermeiden, ist unerlässlich, da selbst geringfügige Beschädigungen die Reinheit beeinträchtigen können.




Hersteller von Hochdruck-Spezialgasreglern
Fazit

Elektropolierte Membranventile mit einer Oberflächenrauheit von 5 Ra stellen einen Meilenstein in der Technik für die Steuerung hochreiner Gase dar. Ihre glatten, passivierten Oberflächen in Kombination mit der robusten Membranisolierung gewährleisten unübertroffene Reinheit, Zuverlässigkeit und Effizienz. Da sich die Industrie zunehmend auf Präzision im Nanobereich und sterile Prozesse konzentriert, werden diese Ventile auch weiterhin eine entscheidende Rolle spielen und die Produktqualität sowie die Betriebssicherheit gewährleisten. Durch die Investition in solch fortschrittliche Komponenten können Unternehmen höchste Leistung erzielen und gleichzeitig die strengen Anforderungen der modernen Fertigung erfüllen.

Weitere Informationen zu elektropolierten Membranventilen mit einer Oberflächenrauheit von 5 Ra für die Steuerung von hochreinen Gasen finden Sie bei Jewellok unter https://www.specialtygasregulator.com/product-category/ultra-high-purity-diaphragm-valves/.
