Sicherstellung einer unterbrechungsfreien Heliumversorgung mit automatischen Gasumschaltverteilern

In kritischen Anwendungen, von der Magnetresonanztomographie (MRT) über die Halbleiterfertigung bis hin zur Spitzenforschung, ist Helium eine unersetzliche Ressource. Seine einzigartigen Eigenschaften, darunter seine Inertheit und sein extrem niedriger Siedepunkt, machen es unverzichtbar. Dennoch ist seine Lieferkette fragil und von Knappheit und Preisschwankungen geprägt. Jede Unterbrechung der Heliumversorgung kann zu katastrophalen Betriebsausfällen, erheblichen finanziellen Verlusten und Gefährdungen der Sicherheit führen. Dieser Artikel untersucht die zentrale Rolle automatisierter Gasumschaltsysteme für eine kontinuierliche, zuverlässige und sichere Heliumversorgung. Wir beleuchten deren Funktionsprinzipien, Schlüsselkomponenten, Vorteile und wichtige Aspekte bei der Implementierung und liefern so einen technischen Leitfaden zum Schutz heliumabhängiger Prozesse.

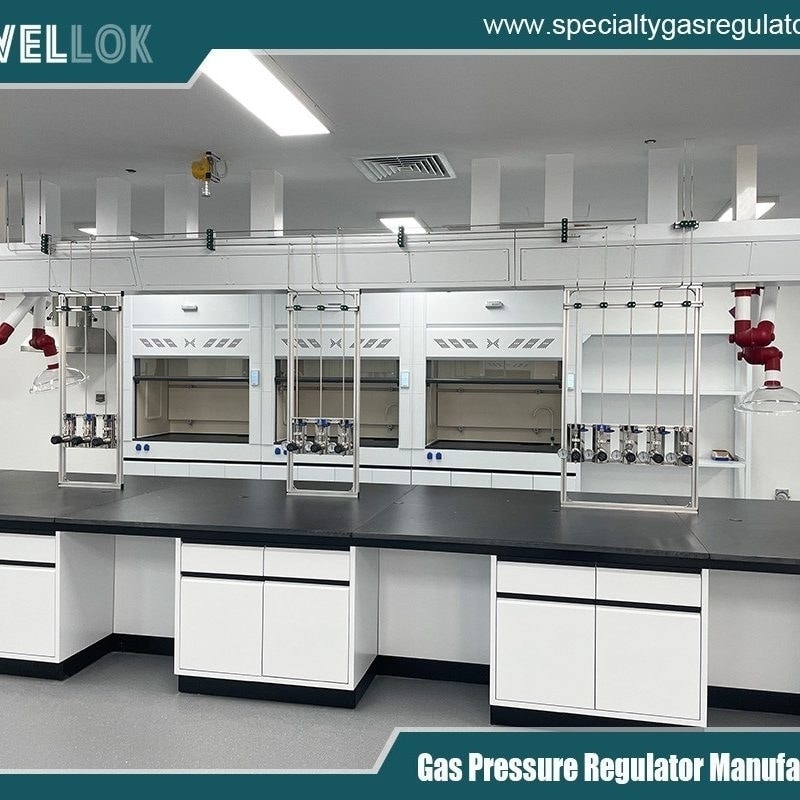

Hersteller von Gasflaschen-Umschaltverteilern
Das Helium-Imperativ und die Kontinuitätsherausforderung
Helium (He) ist nicht einfach nur ein weiteres Industriegas; es ist ein nicht erneuerbarer, strategischer Rohstoff. Es wird hauptsächlich aus Erdgasvorkommen gewonnen, sein weltweites Angebot ist geografisch konzentriert und unterliegt geopolitischen und wirtschaftlichen Einflüssen. Abgesehen von Partyballons gibt es zahlreiche wichtige Anwendungsgebiete:

Gesundheitswesen: Kühlung der supraleitenden Magnete in MRT-Scannern. Ein „Quench“ (Verlust der Supraleitung) aufgrund von Heliumverdampfung ist ein Notfall, der Kosten in Millionenhöhe verursacht.
High-Tech-Fertigung: Unentbehrlich für die Erzeugung inerter Atmosphären beim Wachstum von Glasfasern und Halbleiterkristallen (z. B. für Siliziumwafer) sowie als Trägergas in der Chromatographie.
Analyse & Forschung: Wird in der Gaschromatographie (GC), der Gaschromatographie-Massenspektrometrie (GC-MS) und als Kryogen in Kernspinresonanzspektrometern (NMR) und Teilchenbeschleunigern verwendet.
Leckerkennung: Aufgrund seiner geringen Atomgröße ist es der Industriestandard für hochempfindliche Leckageprüfungen.
Gemeinsames Merkmal all dieser Anwendungen ist der Bedarf an unterbrechungsfreier Versorgung . Ein manueller Zylinderwechsel birgt Risiken: menschliches Versagen, Druckschwankungen und mögliche Kontamination durch Lufteintritt. Bei einem MRT-Magneten kann selbst kurzzeitiger Kontakt mit Luft (die Sauerstoff und Feuchtigkeit enthält) die supraleitende Spule beschädigen. In einem GC-Labor kann eine Versorgungsunterbrechung langlaufende Proben unbrauchbar machen und eine aufwendige Systemneukalibrierung erforderlich machen.

Hier vollzieht sich der Wandel von automatischen Gasumschaltverteilern von einer Komfortfunktion zu einem kritischen Bestandteil der Infrastruktur.

Systemarchitektur und Funktionsprinzipien
Ein automatischer Umschaltverteiler ist ein intelligentes System, das die Gasversorgung automatisch von einer primären („in Gebrauch befindlichen“) Gasquelle auf eine sekundäre („Reserve-“) Quelle umschaltet, sobald die primäre Quelle erschöpft ist. Bei Heliumsystemen werden diese typischerweise für Hochdruckflaschen (z. B. 200–300 bar) oder Flüssighelium-Dewargefäße mit Verdampfern konfiguriert.

2.1 Kernkomponenten:

Doppelte Einlassströme: An die primäre und sekundäre Heliumquelle angeschlossen. Jeder Einlass verfügt über einen Regler, der den hohen Zylinderdruck auf einen gleichmäßigen, nutzbaren Systemdruck (z. B. 10 bar) reduziert.
Druckwandler oder Schalter: Das „Gehirn“ der Anlage. Diese Sensoren überwachen kontinuierlich den Druck in der primären Versorgungsleitung stromabwärts des Reglers.
Magnetventile: Elektrisch betätigte Ventile (normalerweise offen oder normalerweise geschlossen), die von der Systemlogik gesteuert werden. Sie trennen oder verbinden die primäre und sekundäre Versorgung.
Rückschlagventile (Nichtrückschlagventile): Entscheidend für die Verhinderung eines Rückflusses von Gas aus der aktiven Versorgung in die erschöpfte Quelle oder einer Kreuzkontamination zwischen der primären und der sekundären Leitung.
Bedienfeld/Logiksteuerung: Eine Halbleiter- oder speicherprogrammierbare Steuerung (SPS), die Signale von den Drucksensoren empfängt. Sie wird programmiert mit einer Umschalt-Sollwert—ein Druckschwellenwert, bei dem der Schalter betätigt wird.
Alarm- und Benachrichtigungssystem: Optische (Warnleuchten) und akustische Alarme sowie immer häufiger eingesetzte Fernbenachrichtigungen (E-Mail, SMS, SNMP-Traps) informieren das Personal über einen Wechselvorgang und die Notwendigkeit, den leeren Zylinder auszutauschen.
Auslassregler und Entlüftungsventil: Ermöglicht die abschließende Druckeinstellung für die jeweilige Anwendung. Ein manuelles Entlüftungsventil ist häufig für die Systemwartung oder zum Entlüften nach einem Zylinderwechsel vorgesehen.
2.2 Die Umschaltsequenz:

Normale Operation: Helium strömt aus den Primärzylindern durch das geöffnete Magnetventil, durch das Rückschlagventil und zur Anwendung. Das Sekundärmagnetventil ist geschlossen. Die Steuerung überwacht den Druck in der Primärleitung.
Erschöpfungserkennung: Mit sinkendem Druck im Primärzylinder nimmt dieser ab. Sobald der Druck unter den vordefinierten Umschalt-Sollwert fällt (der sorgfältig über dem für die Anwendung erforderlichen Mindesteingangsdruck eingestellt wurde), löst die Steuerung eine Aktion aus.
Automatischer Schalter: Die Steuerung sendet ein Signal zum Schließen des primären Magnetventils und gleichzeitig zum Öffnen des sekundären Magnetventils. Die Rückschlagventile gewährleisten, dass der Durchfluss ausschließlich von der sekundären Quelle zum Auslass erfolgt. Dieser Übergang erfolgt innerhalb von Millisekunden und hält den Systemdruck unterbrechungsfrei aufrecht.
Alarmaktivierung: Unmittelbar nach dem Wechsel aktiviert das System lokale Alarme und sendet Fernwarnungen, die signalisieren, dass die primäre Energiequelle erschöpft ist und ersetzt werden muss.
Zylinderwechsel & -rückstellung: Das Personal tauscht die leere Primärflasche aus. Sobald die neue Flasche angeschlossen, gegebenenfalls entlüftet und ihr Ventil geöffnet ist, wird der Systemdruck wiederhergestellt. Der Verteiler kann dann manuell oder automatisch zurückgesetzt werden, wobei die neue Flasche je nach Systemlogik als neue Primär- oder Sekundärquelle festgelegt wird.

Technische Vorteile und wichtigste Nutzen
Die Implementierung eines automatischen Umschaltsystems bietet tiefgreifende betriebliche, sicherheitstechnische und wirtschaftliche Vorteile.

Keine Ausfallzeiten und Prozessintegrität: Der entscheidende Vorteil: Analysegeräte laufen weiter, MRT-Magnete bleiben stabil und Fertigungsprozesse werden durch den Verbrauch der Zylinder nicht beeinträchtigt. Dies schützt sensible Experimente, Produktionschargen und Patiententermine.
Erhöhte Sicherheit: Durch die Automatisierung einer routinemäßigen, aber kritischen Aufgabe reduziert das System den Bedarf an häufiger manueller Handhabung von Hochdruckzylindern und minimiert so die damit verbundenen Risiken. Es verhindert außerdem die gefährliche Situation eines vollständig evakuierten Systems, wodurch Verunreinigungen oder Luft angesaugt werden könnten.
Kontaminationsprävention: Die schnelle, abgedichtete Schaltfunktion minimiert in Kombination mit Rückschlagventilen das Risiko der Rückdiffusion von Luft oder Feuchtigkeit in die Gasleitungen, was für die Aufrechterhaltung der Heliumreinheit (oft 99.999 % oder höher für Güteklasse 5.0/5.5) von größter Bedeutung ist.
Betriebliche Effizienz und Arbeitskosteneinsparungen: Das Personal wird von der ständigen Drucküberwachung und dringenden Umrüstungsaufgaben entlastet. Warnmeldungen ermöglichen einen geplanten, effizienten Zylinderwechsel während der regulären Arbeitszeit anstatt von Notfalleinsätzen.
Druckstabilität und Datenqualität: Dadurch werden die bei manuellen Umschaltungen auftretenden Druckschwankungen vermieden. Bei Geräten wie GC-MS gewährleistet dies stabile Basisliniensignale und reproduzierbare Ergebnisse.
Angebotsoptimierung: Ermöglicht den Einsatz größerer Zylinderpackungen oder Flüssigkeitsbehälter als primäre Gasquelle mit Zylindern als Backup, optimiert die Lieferlogistik und kann potenziell die Gaskosten pro Einheit senken.

Wichtige Überlegungen zu Design und Implementierung
Die Entwicklung und Spezifizierung eines automatischen Helium-Umschaltsystems erfordert sorgfältige Beachtung der Details.

Materialverträglichkeit und Heliumintegrität: Alle medienberührenden Materialien (insbesondere Dichtungen) müssen mit Helium unter hohem Druck kompatibel sein. Heliumspezifische Dichtungen (oft aus Materialien wie Kel-F/PCTFE) sind zwingend erforderlich, da Standardelastomere Helium durchlassen können, was zu schleichenden Leckagen und Reinheitsverlusten führt.
Reinheitsanforderungen: Der Verteiler muss aus hochdichten, heliumdichten Komponenten gefertigt sein (z. B. VCJ- oder Flachdichtungsverschraubungen anstelle von Kegelgewinden). Für Anwendungen mit ultrahoher Reinheit (UHP) sollte das System elektropoliert, zertifiziert rein und ausheizbar sein.
Kalibrierung des Sollwerts für den Umschaltvorgang: Dies ist kein willkürlicher Wert. Er muss anhand des minimalen Eingangsdrucks der Anwendung, der Reglercharakteristik und des Druckabfalls im System berechnet werden. Eine zu niedrige Einstellung birgt das Risiko von Versorgungsunterbrechungen; eine zu hohe Einstellung führt zu Verschwendung von nutzbarem Gas im unteren Teil der Flasche.
Alarmhierarchie & Integration: Systeme sollten gestaffelte Alarme bieten: eine Vorwarnung bei drohender Erschöpfung des Vorrats, einen Hauptalarm bei Umschaltung und einen kritischen Alarm, falls auch die sekundäre Versorgung zu niedrig ist. Die Integration mit Gebäudeleittechnik (GLT) oder zentralen Überwachungsplattformen ist eine Schlüsselfunktion für das Facility Management.
Ausfallsicheres Design: Das System sollte im Falle eines Stromausfalls in einen sicheren Zustand wechseln (z. B. Ventile öffnen oder schließen sich gemäß der Risikobewertung der Anwendung). Für unternehmenskritische Anwendungen wie MRT können redundante Drucksensoren oder eine Notstromversorgung erforderlich sein.
Belüftung & Sicherheit: Helium ist zwar ungiftig, aber erstickend. Verteiler, insbesondere in geschlossenen Räumen, sollten daher mit ausreichender Belüftung installiert werden. Der Einsatz von Sauerstoffmangelmonitoren im Raum wird empfohlen.

Erweiterte Konfigurationen und Zukunftstrends
Neben dem standardmäßigen Dual-Supply-System existieren auch komplexere Konfigurationen:

Mehrfachverteiler: Durch den Einsatz von drei oder mehr Zylindergruppen mit einer Logik zur gleichmäßigen Rotation der Nutzung wird eine maximale Gasentnahme und eine verlängerte Versorgung zwischen den Wartungsbesuchen gewährleistet.
Flüssigkeits-zu-Zylinder-Rückführung: Die primäre Heliumversorgung erfolgt aus einem großen Flüssighelium-Dewargefäß mit Verdampfer, unterstützt durch eine Reihe von Hochdruckflaschen. Dies ist gängig in großen Forschungseinrichtungen oder Krankenhäusern mit mehreren MRT-Geräten.
„Vollautomatisiertes“ Gasmanagement: Die Integration des Verteilers mit der Bestandsüberwachung (mittels Wiegesystemen oder Druck-/Durchflussalgorithmen) ermöglicht die automatische Generierung von Bestellungen bei Gaslieferanten und schafft so eine wirklich vollautomatische Lieferkette.
IoT & Predictive Analytics: Moderne Verteiler mit digitaler Vernetzung können Leistungsdaten übertragen und so eine vorausschauende Wartung (z. B. Erkennung von Reglerabweichungen) sowie eine tiefergehende Analyse der Gasverbrauchsmuster ermöglichen.

Hersteller von Gasflaschen-Umschaltverteilern
Fazit
In einer Zeit, in der Helium kostbar und unverzichtbar ist, stellt die Versorgung mit Helium durch manuelle, intermittierende Prozesse ein unvertretbares Risiko dar. Automatische Gasumschaltanlagen bieten eine ausgereifte, robuste und intelligente technische Lösung für die Herausforderung der kontinuierlichen Versorgung. Sie sind weit mehr als nur Rohrleitungen; sie sind integrierte Sicherheits- und Zuverlässigkeitssysteme, die Anlagen im Wert von mehreren Millionen Dollar schützen, die Integrität sensibler Prozesse gewährleisten und die Betriebseffizienz optimieren.

Die Investition in ein fachgerecht spezifiziertes, installiertes und gewartetes automatisches Umschaltsystem ist für Heliumanwender keine optionale Zusatzleistung, sondern ein grundlegender Bestandteil eines verantwortungsvollen betrieblichen Risikomanagements. Indem diese Systeme die ständige Verfügbarkeit des Gases gewährleisten, bilden sie die ununterbrochene Grundlage für wichtige Fortschritte im Gesundheitswesen, in der Wissenschaft und in der Industrie. Angesichts der zunehmenden Bedeutung eines verantwortungsvollen Umgangs mit Helium stellt der automatisierte Verteiler die erste Verteidigungslinie zum Schutz dieses wertvollen Elements und der damit verbundenen lebenswichtigen Anwendungen dar.
