Kann ein Hochreinheitsgasregler individuell angepasst werden?

In industriellen und wissenschaftlichen Anwendungen spielen Reinstgasregler eine zentrale Rolle für die präzise Steuerung und Zufuhr von Gasen und gewährleisten deren Reinheit vor Verunreinigungen. Diese Geräte sind unerlässlich in Branchen wie der Halbleiterfertigung, der pharmazeutischen Produktion, analytischen Laboren und der Biotechnologie, wo selbst Spuren von Verunreinigungen Prozesse beeinträchtigen und zu kostspieligen Ausfällen oder Sicherheitsrisiken führen können. Ein Reinstgasregler ist für die Handhabung von Gasen wie Stickstoff, Sauerstoff, Helium oder Spezialgemischen mit Reinheitsgraden von oft über 99.999 % ausgelegt und minimiert die Zufuhr von Partikeln, Feuchtigkeit oder anderen Verunreinigungen.

Die Frage, ob solche Regler individuell angepasst werden können, ist nicht nur eine theoretische Frage; sie betrifft die praktischen Bedürfnisse von Ingenieuren und Technikern, die Geräte an spezifische Betriebsanforderungen anpassen müssen. Die kurze Antwort lautet: Ja – Regler für hochreine Gase lassen sich in der Tat umfassend anpassen. Diese Anpassung ermöglicht die Anpassung an individuelle Umgebungsbedingungen, Druckanforderungen, Durchflussraten und die Kompatibilität mit verschiedenen Gasarten. Um Leistung und Sicherheit des Reglers zu gewährleisten, müssen jedoch Materialien, Konstruktionsstandards und die Einhaltung gesetzlicher Vorschriften sorgfältig geprüft werden.

Dieser Artikel befasst sich mit den technischen Aspekten von Reglern für hochreine Gase, untersucht die Machbarkeit und Methoden der Anpassung, diskutiert wichtige Anpassungsfunktionen, skizziert den Anpassungsprozess, untersucht Vorteile und potenzielle Herausforderungen und schließt mit Einblicken in neue Trends. Durch das Verständnis dieser Elemente können Fachleute fundierte Entscheidungen darüber treffen, ob eine Anpassung für ihre Anwendungen der richtige Weg ist.

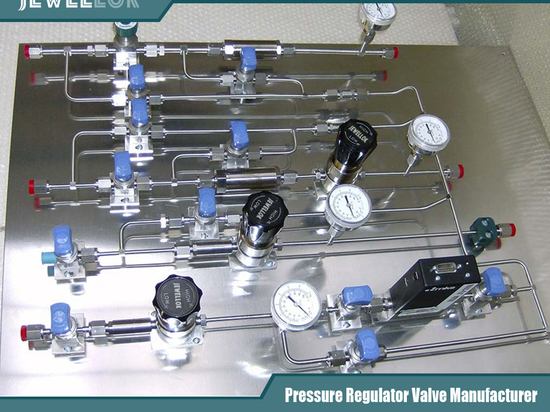

Ventile für ultrahochreine Gasflaschen
Grundlegendes zu Reglern für hochreine Gase

Um den Umfang der individuellen Anpassung zu verstehen, ist es wichtig, zunächst den grundlegenden Aufbau und die Funktion von Reinstgasreglern zu verstehen. Im Kern reduzieren diese Regler den Druck des Gases aus einer Hochdruckquelle, wie z. B. einer Flasche oder Rohrleitung, auf ein niedrigeres, nutzbares Niveau und halten gleichzeitig einen stabilen Ausgangsdruck aufrecht. Im Gegensatz zu Standardreglern verfügen Reinstgasregler über Funktionen zur Vermeidung von Verunreinigungen.

Zu den Schlüsselkomponenten gehören:

– Gehäuse und benetzte Teile: Normalerweise aus elektropoliertem Edelstahl (z. B. Güte 316L) oder exotischen Legierungen wie Hastelloy oder Monel gefertigt, um Korrosion zu widerstehen und die Partikelabgabe zu minimieren.

– Membran oder Kolben: Fungiert als Sensorelement. Bei hochreinen Konstruktionen sind Konfigurationen mit gebundener Membran üblich, um potenzielle Leckwege auszuschließen.

– Sitze und Dichtungen: Hergestellt aus Materialien wie PTFE, PCTFE oder Viton, ausgewählt aufgrund ihrer Inertheit und geringen Ausgasungseigenschaften.

– Einlass- und Auslassanschlüsse: Häufig mit VCJ- oder Stirndichtungsverschraubungen ausgestattet, um leckagefreie Verbindungen zu gewährleisten.

– Messgeräte und Ventile: Integriert oder optional, mit Helium-Leckgeprüften Baugruppen, um Leckraten unter 10^-9 atm-cc/sec zu erreichen.

Diese Regler arbeiten nach dem Prinzip des Druckausgleichs, wobei der Eingangsdruck auf eine federbelastete Membran wirkt, um den Durchfluss zu steuern. Für Anwendungen mit ultrahoher Reinheit können sie diffusionsbeständige Barrieren oder heliumgespülte Gehäuse enthalten.

Standardmäßige Regler von der Stange reichen für viele Anwendungen aus, bei aggressiven Gasen (z. B. Chlor oder Fluorwasserstoff), extremen Temperaturen (-196 °C bei Kryotechnik bis 200 °C bei erhitzten Prozessen) oder spezieller Strömungsdynamik sind jedoch Anpassungen erforderlich.

Warum einen hochreinen Gasregler anpassen?

Die Vielfalt der Anwendungen erfordert individuelle Anpassungen. In der Halbleiterfertigung beispielsweise müssen Regler ultrareines Argon für das Plasmaätzen verarbeiten, ohne Silizium- oder Metallverunreinigungen einzubringen. In pharmazeutischen Reinräumen liefern sie sterile Luft oder Stickstoff gemäß den USP-Standards (United States Pharmacopeia). Labore benötigen möglicherweise Regler für die Gaschromatographie, die Verunreinigungsgrade unter einem ppm-Wert einhalten.

Standardmodelle reichen in folgenden Szenarien häufig nicht aus:

– Nicht standardmäßige Druckbereiche: Der Standard-Einlassdruck kann 3000 psig betragen, bei kundenspezifischen Anforderungen können die Werte für Hochdruckzylinder jedoch bis auf 6000 psig reichen.

– Einzigartige Gaskompatibilität: Korrosive Gase erfordern spezielle Legierungen, um eine Zersetzung zu verhindern.

– Integration mit Systemen: Benutzerdefinierte Montagehalterungen oder Verteilerintegrationen für Mehrgas-Setups.

– Umweltfaktoren: Betrieb in Gefahrenbereichen (z. B. ATEX-zertifiziert für explosive Atmosphären) oder unter Vakuumbedingungen.

Durch die individuelle Anpassung wird eine optimale Leistung gewährleistet, die Sicherheit erhöht und die langfristigen Kosten können gesenkt werden, indem Ausfallzeiten aufgrund nicht passender Geräte vermieden werden.

Wichtige anpassbare Aspekte

Hochreine Gasregler bieten eine breite Palette an Anpassungsmöglichkeiten, die in mechanische, Material-, Funktions- und Zubehörmodifikationen unterteilt werden.

Materialauswahl

Materialien sind für die Reinheitserhaltung von größter Bedeutung. Standardgehäuse bestehen aus Edelstahl 316L mit einer Oberflächengüte von 10 Ra oder besser durch Elektropolieren. Anpassungen können Folgendes umfassen:

– Exotische Legierungen: Hastelloy C-22 für Chloranwendungen, reduziert Lochkorrosion.

– Beschichtungen: Keramik- oder diamantähnliche Kohlenstoffbeschichtungen (DLC) auf Innenflächen zur Minimierung von Reibung und Partikelbildung.

– Elastomere: Umstellung von Viton auf Kalrez für eine bessere chemische Beständigkeit bei Anwendungen mit fluorierten Gasen.

Diese Auswahl wird durch Kompatibilitätstabellen und Finite-Elemente-Analysen (FEA) geleitet, um das Materialverhalten unter Belastung vorherzusagen.

Druck- und Durchflusskonfigurationen

Regler können auf bestimmte Druckabfälle und Durchflusskoeffizienten (Cv) eingestellt werden. Zum Beispiel:

– Einlass-/Auslassdrücke: Benutzerdefinierte Bereiche von Vakuum bis 10,000 psig Einlass, mit Auslassstabilität innerhalb von ±0.1 % des Sollwerts.

– Durchflussraten: Anpassen der Öffnungsgrößen oder Hinzufügen von Durchflussbegrenzern für Cv-Werte von 0.02 (niedriger Durchfluss) bis 1.0 (hoher Durchfluss).

– Mehrstufige Designs: Für Anwendungen, die einen extrem stabilen Ausgangsdruck erfordern, kann ein zweistufiger Regler mit Zwischenüberdruckventilen angepasst werden.

Verbindungstypen

Standardanschlüsse wie NPT oder CGA sind üblich, aber die Anpassung umfasst:

– Anschlüsse für höchste Reinheit: VCJ-, VCO- oder Swagelok-kompatibel für Verbindungen ohne Totvolumen.

– Benutzerdefinierte Anschlüsse: Zusätzliche Messanschlüsse oder Entlüftungsleitungen zur Drucküberwachung.

– Verteilerbaugruppen: Integration mehrerer Regler in ein einziges Panel für Gasmischstationen.

Sicherheits- und Kontrollfunktionen

Verbesserung der Sicherheit durch:

– Druckentlastungsvorrichtungen: Benutzerdefinierte Berstscheiben, die auf bestimmte Berstdrücke eingestellt sind.

– Sperrmechanismen: Manipulationssichere Anpassungen für regulierte Umgebungen.

– Elektronische Integration: Hinzufügen von Wandlern für 4–20 mA-Ausgangssignale, wodurch SCADA-Kompatibilität (Supervisory Control and Data Acquisition) ermöglicht wird.

– Filtration: Einbeziehung von Sintermetallfiltern mit 0.1 Mikron-Filtern zum Auffangen von Verunreinigungen im Vorfeld.

Ästhetische und ergonomische Anpassungen

Diese sind zwar weniger technisch, umfassen aber Farbcodierungen zur Gasidentifizierung, individuelle Beschriftungen oder ergonomische Knöpfe für eine handschuhfreundliche Bedienung in Reinräumen.

Der Anpassungsprozess

Die Anpassung eines Hochreinheitsgasreglers erfolgt typischerweise nach einem strukturierten Entwicklungsprozess:

Bedarfsanalyse: Arbeiten Sie mit dem Hersteller zusammen, um die Anforderungen anhand von Fragebögen zu Gasart, Druck-/Durchflussspezifikationen, Umgebungsbedingungen und Konformitätsanforderungen (z. B. ASME, ISO 9001) zu definieren.
Entwurfsphase: Verwenden Sie CAD-Software zur Modellierung des Reglers. CFD-Simulationen (Computational Fluid Dynamics) ermöglichen die Vorhersage von Strömungsmustern und potenziellen Kontaminationsrisiken.
Material- und Komponentenbeschaffung: Auswahl und Beschaffung zertifizierter Materialien, oft mit Rückverfolgbarkeit bis hin zu Werkszertifikaten.
Prototyping: Bauen Sie einen Prototyp, der einem Helium-Lecktest, Druckzyklen (bis zu 10,000 Zyklen) und einer Reinheitsanalyse mit Techniken wie APIMS (Atmospheric Pressure Ionization Mass Spectrometry) unterzogen wird.
Prüfung und Validierung: Durchführung von Bersttests, Vibrationsfestigkeitstests gemäß MIL-STD-810 und Kompatibilitätstests durch Eintauchen. Für hohe Reinheit werden die Ausgasungsraten unter Vakuum gemessen.
Herstellung und Qualitätskontrolle: Montage in Reinräumen der ISO-Klasse 5, wobei jede Einheit mit einer Seriennummer versehen und dokumentiert wird.
Lieferung und Support: Inklusive Installationsanleitungen, Kalibrierungszertifikaten und laufenden Wartungsplänen.
Die Lieferzeiten können je nach Komplexität zwischen 4 und 12 Wochen betragen, wobei die Kosten 20–50 % höher sind als bei Standardmodellen.

Vorteile der Individualisierung

Die Vorteile sind vielfältig:

– Verbesserte Leistung: Maßgeschneiderte Designs minimieren Druckschwankungen und verbessern die Prozessausbeute bei Anwendungen wie CVD (Chemical Vapor Deposition).

– Kosteneffizienz: Vorbeugende Anpassungen reduzieren Ausfälle. Beispielsweise vermeidet ein kundenspezifischer, korrosionsbeständiger Regler häufige Austauschvorgänge in säurehaltigen Umgebungen.

– Konformität und Sicherheit: Erfüllt bestimmte Standards wie die SEMI-Richtlinien (Semiconductor Equipment and Materials International) und reduziert so die Haftung.

– Skalierbarkeit: Kundenspezifische Verteiler unterstützen die Erweiterung von Anbauanlagen.

In einer hypothetischen Halbleiterfabrik verhinderte die Anpassung von Reglern für die Silangaszufuhr eine Kreuzkontamination und steigerte die Waferproduktion um 15 %.

Herausforderungen und Überlegungen

Trotz der Vorteile gibt es Herausforderungen:

– Kostenauswirkungen: Höhere Vorlaufkosten und längere Beschaffungszeiten.

– Komplexität: Übermäßige Anpassung kann zu Zuverlässigkeitsproblemen führen, wenn sie nicht gründlich getestet wird.

– Abhängigkeiten in der Lieferkette: Seltene Materialien können zu Projektverzögerungen führen.

– Wartung: Sonderteile erfordern möglicherweise eine spezielle Wartung.

Zu den wichtigsten Überlegungen gehören die Budgetierung der Lebenszykluskosten, die Zusammenarbeit mit namhaften Herstellern und die Durchführung von Risikobewertungen mithilfe der FMEA (Fehlermöglichkeits- und Einflussanalyse).

Neue Trends bei der Individualisierung

Mit Blick auf die Zukunft prägen Fortschritte die Individualisierung:

– Intelligente Regler: Integration mit IoT für Echtzeitüberwachung und vorausschauende Wartung über KI-Algorithmen.

– Additive Fertigung: 3D-Druck von kundenspezifischen Komponenten für Rapid Prototyping und komplexe Geometrien.

– Nachhaltige Materialien: Umstellung auf recycelbare Legierungen und emissionsarme Fertigung.

– Modulare Designs: Ermöglicht vor Ort aktualisierbare Module für sich entwickelnde Anforderungen.

Diese Trends versprechen eine agilere und effizientere Anpassung im Einklang mit den Prinzipien der Industrie 4.0.

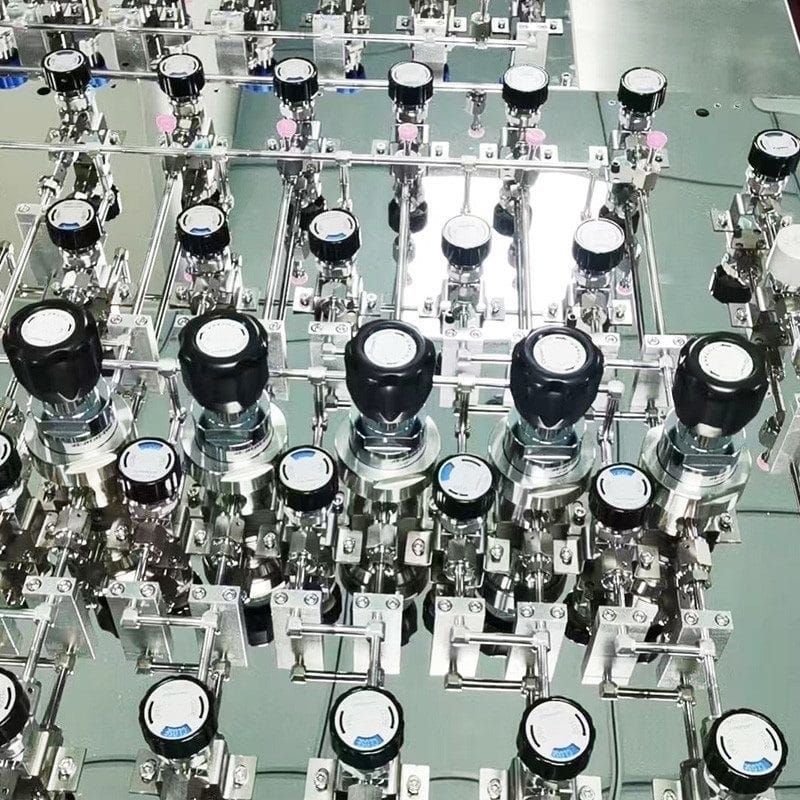

Sauerstoffregler mit hohem Volumen und hohem Druck
Fazit

Zusammenfassend lässt sich sagen, dass Regler für hochreine Gase umfassend an die Anforderungen spezieller Anwendungen angepasst werden können und Flexibilität bei Materialien, Drücken, Anschlüssen und Funktionen bieten. Diese Fähigkeit steigert nicht nur die Betriebseffizienz, sondern gewährleistet auch Sicherheit und Konformität in kritischen Branchen. Obwohl der Prozess sorgfältige Planung und Investitionen erfordert, überwiegen die langfristigen Vorteile oft die Herausforderungen. Mit der Weiterentwicklung der Technologie werden individuelle Anpassungen immer einfacher und ermöglichen Innovationen in der Gasversorgung. Fachleute sollten ihre spezifischen Anforderungen bewerten und Experten konsultieren, um die optimale Anpassungsstrategie zu bestimmen.
