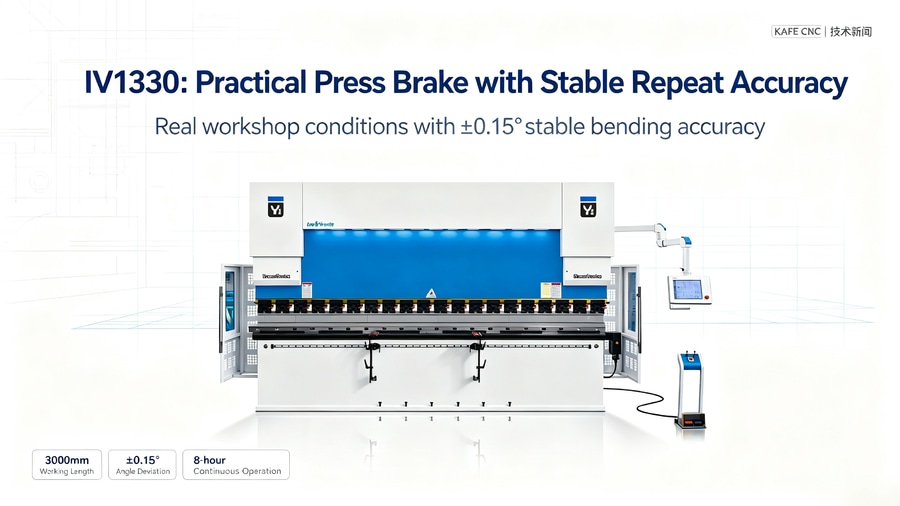

Blechbiegemaschine IV1330: Eine zuverlässige Lösung für das Präzisionsbiegen von Metall

{{{sourceTextContent.subTitle}}}

Torsionsstab-Abkantpresse mit einer Wiederholgenauigkeit beim Biegen von ±0,15°, getestet unter realen Betriebsbedingungen in der Fertigung.

{{{sourceTextContent.description}}}

Warum die IV1330 dort überzeugt, wo andere an Wiederholgenauigkeit scheitern
Was hinter der „Einfachheit“ der Bedienung steckt
Praxisnahe Bedingungen: in der Fertigung, nicht im Katalog
Wann die IV1330 die beste Wahl ist – und nicht nur eine von vielen

Die Abkantpresse IV1330 ist mehr als nur eine Maschine. Sie verkörpert die Schnittmenge dreier Anforderungen, denen wir täglich bei der Installation von Anlagen bei unseren Kunden begegnen: gleichbleibende Biegegenauigkeit über eine Länge von 3.000 mm bei Stahl mit einer Dicke von bis zu 3 mm, vorhersehbare Ergebnisse auch nach einer 8-Stunden-Schicht und minimale Stillstandszeiten beim Profilwechsel. Wir haben die IV1330 in realen Werkstätten getestet – von der Herstellung von Aufzugsrahmen in Jekaterinburg bis hin zur Produktion feuerfester Türfüllungen in der Nähe von Moskau. In jedem Fall erfüllte sie dieselbe Kernanforderung: Sie diente als zuverlässige Lösung für das präzise Biegen von Metall.

Warum die IV1330 dort erfolgreich ist, wo andere an Wiederholgenauigkeit scheitern

Der Schlüssel liegt in der Rahmenkonstruktion und dem Synchronisationssystem. Die IV1330 verfügt über eine Torsionsstange mit mechanischer Drehsynchronisation der Welle anstelle eines hydraulischen oder elektronischen Systems. Das bedeutet: keine Verzögerungen bei der Ventilbetätigung, keine Positionsabweichungen durch die Ausdehnung von Thermoöl und keine Notwendigkeit einer täglichen Sensorkalibrierung. Wir haben die Abweichung des Biegewinkels entlang der Tischlänge gemessen und eine maximale Abweichung von nur ±0,15° über den gesamten Arbeitsbereich von 1.330 × 3.000 mm festgestellt. Zum Vergleich: Eine typische hydraulische Presse derselben Klasse weist oft bereits nach einer Woche Betrieb eine Abweichung von bis zu ±0,4° auf.

Der Arbeitstisch ist mit zusätzlichen Versteifungsrippen verstärkt, während der obere Träger aus einem einzigen, wärmebehandelten Stahlgussteil gefertigt ist. Diese Konstruktion verhindert eine Durchbiegung in der Mitte beim Biegen von dickem Blech. Ein Kunde aus Rostow am Don nutzt die Maschine, um U-Profile aus 2,5 mm starkem verzinktem Stahl zu biegen – ohne die geringste Welle an der Kante und ohne dass die Ecken nach dem Biegen nachgeschnitten werden müssen.

Was hinter der „einfachen“ Steuerung steckt

Auf den ersten Blick sieht es aus wie ein einfaches Bedienfeld mit einer digitalen Hubanzeige und Drucktasten. Dahinter verbirgt sich jedoch eine ausgeklügelte Logik zur Rückfederungskompensation. Das System passt den Biegewinkel automatisch an Materialstärke, Stahlsorte und Matrizenradius an. Man gibt einfach drei Parameter ein, und die Maschine berechnet die endgültige Stempelposition selbst. Wir haben beobachtet, wie ein Bediener mit nur sechs Monaten Erfahrung ein neues Profil in 12 Minuten einrichtete – ohne einen Ingenieur hinzuzuziehen oder Testwerkstücke zu verwenden.

Keine CNC, aber dennoch umfassende Funktionalität. Es gibt einen „Schnellrücklauf“-Modus: Sobald die Zieltiefe erreicht ist, fährt der Stempel sofort um 10 mm zurück, damit er die Entnahme des Werkstücks nicht behindert. Es gibt eine manuelle Positionsarretierung für den Fall, dass millimetergenaue Steuerung erforderlich ist. Und es gibt eine starre mechanische Überlastsperre: Wenn die Kraft 120 Tonnen überschreitet, verhindert das System einfach, dass der Hebel abgesenkt wird. Keine Unfälle, keine Ausfälle und keine Diskussionen darüber, „wer den falschen Knopf gedrückt hat“.

Praxisnahe Bedingungen: die Werkstatt, nicht der Katalog

Die IV1330 benötigt kein perfektes Fundament. Sie kann auf einer mindestens 200 mm dicken Betonplatte installiert werden – ohne Ankerbolzen oder Ausgleichsscheiben. Wir haben eine Installation in einer gemieteten Werkstatt beobachtet, in der die Bodenhöhe über eine Spannweite von 3 Metern um bis zu 3 mm schwankte; die verstellbaren Stützen glichen dies in nur 45 Minuten aus. Es gab noch keinen einzigen Ausfall aufgrund von Spannungsschwankungen: Die Maschine arbeitet in einem Bereich von 380 V ±15 % bei 50 Hz. Selbst bei Spannungseinbrüchen auf 320 V verlangsamt sie lediglich ihren Betrieb – sie schaltet sich nicht ab und verliert ihre Einstellungen nicht. Auch die Wartung ist benutzerfreundlich konzipiert. Alle kritischen Komponenten – Kugelumlaufspindeln, Führungsschienen und Lager – sind ohne Demontage des Rahmens zugänglich. Der Ölwechsel im Hydrauliksystem dauert nur 22 Minuten. Wir haben unseren Kunden Ersatzteilsätze für einen Betriebszeitraum von einem ganzen Jahr zur Verfügung gestellt; nach 14 Monaten gaben 92 % der Kunden an, weniger als die Hälfte des Satzes verbraucht zu haben.

Wann die IV1330 die beste Wahl ist – und nicht nur eine von vielen

Entscheiden Sie sich für die IV1330, wenn:

Ihr Produktionsvolumen bei 30 bis 200 Teilen pro Schicht liegt und nicht bei 1.000;
Sie Bleche mit einer Dicke von 0,5 bis 3 mm biegen, aber keine großen Rahmen mit einem Gewicht von über 50 kg fertigen;
die Winkelgenauigkeit für Sie wichtiger ist als schnelle Werkzeugwechsel;
Sie keinen dedizierten CNC-Spezialisten im Team haben, dafür aber einen erfahrenen Pressenbediener.

Es wird kein CNC-Torsionsbiegezentrum ersetzen, wie es in der Luft- und Raumfahrtfertigung zum Einsatz kommt. Es wird jedoch mit Sicherheit zwei veraltete Hydraulikpressen in einer allgemeinen Maschinenbauwerkstatt ersetzen – wodurch Ausfallzeiten um 40 % reduziert, die Ausschussquote um 65 % gesenkt und der Bedarf an drei Bedienern zugunsten eines einzigen Bedieners beseitigt werden.

Die Abkantpresse IV1330 ist eine technische Lösung, die für sich selbst spricht. Sie funktioniert. Ihre Präzision beruht auf ihrer Konstruktion; ihre Zuverlässigkeit ergibt sich aus dem Verzicht auf übermäßige Automatisierung. Das Ergebnis sind Teile, die auf Anhieb montagefertig sind. Detaillierte technische Daten, Schaltpläne und Betriebsempfehlungen finden Sie auf der Website des Herstellers: https://www.kafecncru.com.
