Warum ist der Charpy-Schlagversuch so wichtig?

{{{sourceTextContent.subTitle}}}

Charpy-Schlagprüfung

{{{sourceTextContent.description}}}

Einleitung
Viele Menschen glauben fälschlicherweise, dass Stahl, sofern er über ausreichende Festigkeit verfügt, von Natur aus sicher ist. Dabei übersehen sie jedoch ein fatales Risiko: Selbst hochfeste Werkstoffe können ohne Vorwarnung plötzlich spröde brechen, was zu technischen Unfällen führen kann. Die Methode, mit der sich dieses Risiko effektiv bewerten lässt, ist der Charpy-Schlagversuch. Bei diesem Versuch wird die Energie gemessen, die das Material vor dem Bruch aufnimmt, wodurch das duktile und spröde Verhalten metallischer Werkstoffe bei normalen Temperaturen, hohen Temperaturen oder niedrigen Temperaturen untersucht wird.

Für die erfolgreiche Durchführung eines Charpy-Schlagversuchs ist eine stabile, präzise und normkonforme Schlagprüfmaschine unverzichtbar. Die Liangong-Prüfmaschine ist die ideale Wahl für die Prüfung der Zähigkeit von Werkstoffen.

1. Charpy-Schlagversuch: „Sicherheitscheck“ für technische Konstruktionen

Beim Charpy-Schlagversuch wird ein Pendel aus einer bestimmten Höhe auf einen gekerbten Probekörper fallen gelassen, um so die absorbierte Schlagenergie (Ak) und die Schlagzähigkeit des Materials zu messen.

· Hohe Energieaufnahme → Das Material weist eine gute Zähigkeit auf und unterliegt vor dem Bruch einer erheblichen plastischen Verformung. Es treten deutliche Warnzeichen auf, und es ist weniger wahrscheinlich, dass es zu einem plötzlichen Sprödbruch kommt.

· Geringe Energieaufnahme → Das Material ist sehr spröde und weist vor dem Versagen nur minimale oder gar keine plastische Verformung auf. Es neigt zu plötzlichem Versagen ohne erkennbare Warnzeichen.

Die Kerben der Charpy-Schlagprüfkörper werden jedoch nicht willkürlich hergestellt. Sie müssen den in den einschlägigen Normen (wie GB/T 229, ISO 148-1, ASTM E23 usw.) festgelegten Anforderungen entsprechen, einschließlich der Form, Tiefe und Rauheit der Kerben. Zu diesem Zweck werden spezielle Bearbeitungsgeräte eingesetzt (wie beispielsweise die von Liangong Testing angebotene hydraulische Kerben-Drehmaschine für Schlagprüfkörper, die auf patentierter Technologie basiert und die geometrische Genauigkeit der Kerben an Pendelschlagprüfkörpern vollständig gewährleistet).

Nach Abschluss der Kerbenbearbeitung wird zur weiteren Überprüfung, ob die Kerbe des Probekörpers den Normenanforderungen entspricht, zudem ein Projektor für Schlagprobenkerben benötigt, um eine vergrößerte Untersuchung und Überprüfung der Kerbe durchzuführen. (Beispielsweise verfügt der von Liangong Testing angebotene Projektor für Schlagprobenkerben über eigene Rechte an geistigem Eigentum und entsprechende Patente. Der Bildschirm verfügt über deutliche Skalierungen und zeigt zudem den Toleranzbereich, den Winkelwert und die Tiefenlinie an. Er ermöglicht die genaue Ablesung des geometrischen Maßfehlers der Kerbe und stellt so sicher, dass die Probe den Prüfnormen entspricht.)

2. Die wichtigsten Punkte, die im Versuch kontrolliert werden müssen

Prüftemperatur: im Bereich von -20 °C, -60 °C, -110 °C bis hin zu den extrem niedrigen Temperaturen von -196 °C und -270 °C (Um beispielsweise die Temperaturanforderungen für verschiedene Materialien bei der Prüfung zu erfüllen, hat Liangong Testing mehrere Typen von Tieftemperatur-Schlagprüfgeräten entwickelt und hergestellt. Die Standardprodukte decken den Prüftemperaturbereich von +600 °C bis -196 °C ab. Darüber hinaus wurde entsprechend den Kundenanforderungen speziell ein Zweikammer-Flüssighelium-Schlagprüfgerät mit den Temperaturbereichen -196 °C und -270 °C entwickelt und hergestellt.)
Kerbe: V-förmige Kerbe / U-förmige Kerbe (wird speziell auf der Grundlage von Normen und Anforderungen festgelegt)
Absorbierte Energie (in Joule J): Entspricht den Spezifikationsanforderungen (z. B. 47 J/60 J/120 J usw.)
Bruchmorphologie: Spröder Bruch (faserförmig, plastische Verformung) / Duktiler Bruch (glänzend und flach, plötzlicher Bruch)
Datengrundlage: Für jede Probencharge gilt: Liegen drei oder mehr Proben derselben Spezifikation vor, die unter denselben Bedingungen geprüft wurden, so ist der nach Eliminierung von Ausreißern ermittelte Durchschnittswert als Grundlage für die Bewertung der Schlagzähigkeit des Werkstoffs heranzuziehen (die konkrete Anzahl der Proben und die Kriterien zur Identifizierung von Ausreißern sind gemäß den einschlägigen Prüfnormen und den tatsächlichen Prüfanforderungen festzulegen).


3. Abdeckung wichtiger Anwendungsbereiche in allen Szenarien
Die Charpy-Schlagprüfung ist ein obligatorischer Prüfpunkt für Schlüsselkomponenten/-werkstoffe (die Schlagbelastungen ausgesetzt sind und bei denen die Gefahr eines spröden Bruchs besteht) in den folgenden Bereichen (gemäß den Anforderungen der entsprechenden nationalen oder industriellen Normen):
Druckbehälter (druckführende Bauteile), druckführende industrielle Rohrleitungen
Baustahl für den Schiffsbau, wichtiger Baustahl für Schiffe
An Schlagbelastungen ausgesetzte Anlagen für den Einsatz bei niedrigen Temperaturen
Baustahl für Gebäude in kalten Klimazonen (z. B. Stahl für Brücken und die tragenden Konstruktionen von Hochhäusern)


4. Realistische ingenieurtechnische Erkenntnisse
Die beiden Werkstoffe können zwar die gleiche Streckgrenze und Zugfestigkeit aufweisen, es besteht jedoch ein erheblicher Unterschied in der Schlagzähigkeit. Die beiden Werkstoffe können zwar die gleiche Streckgrenze und Zugfestigkeit aufweisen, es besteht jedoch ein erheblicher Unterschied in der Schlagzähigkeit. Das bloße Verlassen auf Festigkeitskennwerte reicht nicht aus, um die potenziellen Gefahren eines spröden Bruchs der Werkstoffe zu erkennen. Nur durch den Charpy-Schlagversuch lässt sich der Unterschied in der Zähigkeit zwischen den Werkstoffen genau aufdecken und damit die erste Verteidigungslinie für die technische Sicherheit schaffen.

Die Charpy-Schlagprüfmaschine ist das zentrale und unverzichtbare Gerät zur Durchführung dieser Prüfung. Daher ist die Anschaffung einer Schlagprüfmaschine, die den einschlägigen Normen entspricht, genaue Daten liefert, stabil und zuverlässig ist sowie den tatsächlichen Prüfanforderungen gerecht wird, ein wichtiger Schritt, um die Genauigkeit der Materialleistungsprüfungen zu gewährleisten und technische Sicherheitsrisiken zu vermeiden.

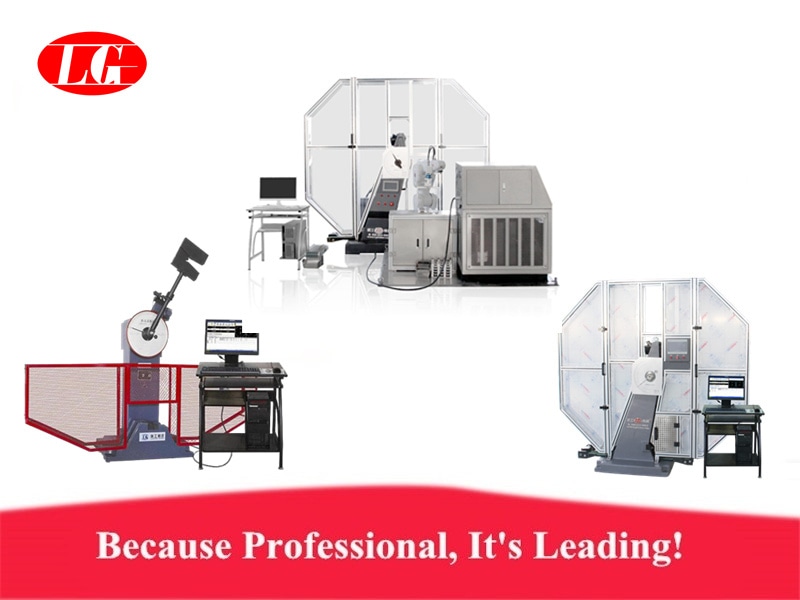

Die von Liangong Testing angebotene Schlagprüfmaschine berücksichtigt bei ihrer konstruktiven Auslegung sowohl die Stabilität als auch die Messgenauigkeit. Die Gesamtleistung zur Absorption von Reibungsverlusten beträgt weniger als 0,5 % des Nennwerts der Energie (entsprechend den Anforderungen der einschlägigen Prüfnormen). Der Hauptkörper und der Sockel des Geräts bestehen aus Stahlguss, der steif, stabil, schlagfest und verformungsbeständig ist, was einen langfristig stabilen Betrieb und eine lange Lebensdauer gewährleistet.

Darüber hinaus gibt es ein hochwertiges, vollautomatisches Modell, das mit einem Robotersystem und einem automatischen Niedertemperaturmessgerät ausgestattet ist. Es ermöglicht groß angelegte Prüfungen ohne menschliches Eingreifen, ist für den 24-Stunden-Dauerbetrieb ausgelegt, weist eine Ausfallrate von nur 0,8 % über 72 Stunden auf und kann die Anforderungen industrieller Großprüfungen effizient erfüllen.
