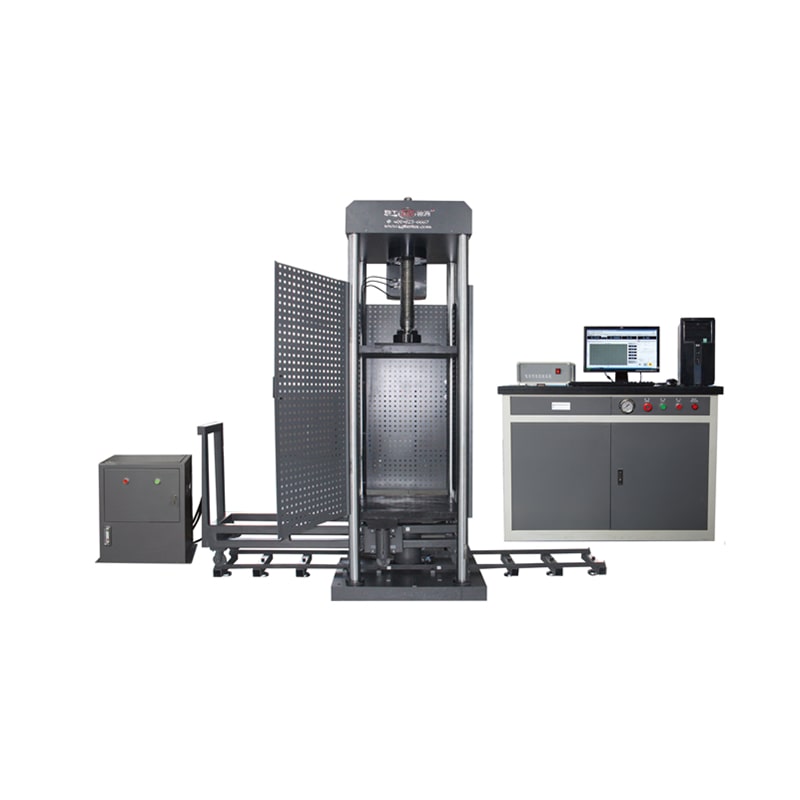

YAW-300S – Automatische Prüfmaschine zur Druckprüfung von Abluftkanälen

{{{sourceTextContent.subTitle}}}

Prüfmaschine zur Druckprüfung von Abgaskanälen

{{{sourceTextContent.description}}}

1. Maschinenmodell und Bezeichnung:
YAW-300S – Automatische Druckprüfmaschine für Abluftkanäle
2. Anwendungsbereich:
Diese Prüfmaschine wird hauptsächlich zur Prüfung der Druckfestigkeit von fertigen Kanalprodukten eingesetzt und entspricht der Norm JG/T194-2006.
3. Wichtigste technische Spezifikationen:
3.1. Max. Prüfkraft: 300 kN
3.2. Messbereich der Prüfkraft: 4 %–100 % FS
3.3. Relativer Fehler des Prüfkraftwerts: ≤ ±1 %
3.4. Auflösung der Prüfkraft: 0,01 kN
3.5. Nenndruck der Hydraulikpumpe: 25 MPa
3.6. Abmessungen der oberen und unteren Druckplatte: 700 × 600 mm
3.7. Max. Abstand zwischen oberer und unterer Druckplatte: 1550 mm
3.8. Härte der Pressplatten: ≥ HRC 40
3.9. Kolbendurchmesser: φ 130 mm
3.10. Kolbenhub: 100 mm
3.11. Hubmotor: 0,75 kW
3.12. Ölpumpenmotor: 1,5 kW
3.13. Schutzvorrichtung: Metallschutzgitter
3.14. Abmessungen der Hauptmaschine (L × B × H): 1150 × 950 × 3000 mm
3.15. Gewicht der Hauptmaschine: ca. 2000 kg
