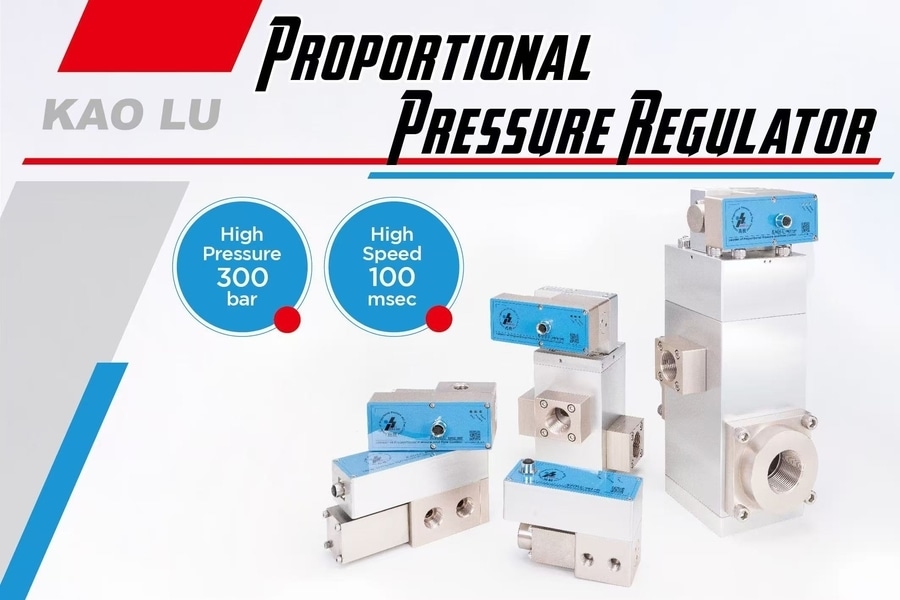

Proportionaldruckregler – Präzise elektronische Druckregelung

{{{sourceTextContent.subTitle}}}

Proportionaldruckregler | 0–100 bar, 0,005 psig

{{{sourceTextContent.description}}}

Ein Proportionaldruckregler wandelt ein elektrisches Signal (0–10 V, 4–20 mA oder RS485 Modbus) in einen präzise geregelten Ausgangsdruck um. KaoLu entwickelt und fertigt seit über 45 Jahren elektropneumatische Proportionalventile in Taiwan – wir waren der erste professionelle Hersteller in Taiwan, der elektronische I/P- und E/P-Proportionalventile produzierte.
Unsere Regler bieten eine Auflösung von bis zu 0,005 psig, eine Ansprechzeit von nur 50 ms und Druckbereiche von Vakuum bis 100 bar – sie genießen in über 40 Ländern Vertrauen in den Bereichen Laserschneiden, Halbleiterfertigung, Dichtheitsprüfung und Medizintechnik.
Was ist ein proportionaler Druckregler?
So funktioniert es: Geschlossener Regelkreis mit zwei Magnetventilen
Unsere Regler nutzen ein vollständiges Servosystem mit geschlossenem Regelkreis:

Füllmagnetventil – öffnet sich, um den Ausgangsdruck zu erhöhen
Entlüftungsmagnetventil – öffnet sich, um den Ausgangsdruck zu senken
Interner Druckwandler – misst kontinuierlich den tatsächlichen Ausgangsdruck
Digitale Steuerung (PI-Regelkreis) – vergleicht Sollwert mit Istwert und steuert beide Ventile
Wenn beide Ventile geschlossen sind, wird der Druck gehalten – stabil, energieeffizient und unempfindlich gegenüber Schwankungen im nachgeschalteten System.

Wählen Sie Ihren Druckbereich
Serie Druckbereich Durchfluss Auflösung Am besten geeignet für
QKL Niederdruck 0–8 bar bis zu 6000 l/min 0,01 % F.S. Laserschneiden, Mikrofluidik
QKL-B1S Mittel 0–30 bar geringer Durchfluss 5 mV Statische/dynamische Regelung
QKL-B4H Hochdruck 0–70 bar 170 l/min 0,25 % vom Endwert Schaumbildung, Berstprüfung
QKL 0–100 bar 0–100 bar 140 l/min 0,01 % vom Endwert Hochdruckprozesse
QKL-B3V Vakuum 0 ~ -101 kPa 250–600 L/min 0,5 % F.S. Vakuumhandhabung
UHR-Serie kundenspezifisch kundenspezifisch 0,005 psig Halbleiter

Anwendungen
Laserschneiden – Druckregelung des Hilfsgases, Genauigkeit ±0,1 %
Halbleiter – ultrahohe Auflösung für die Waferbearbeitung
Dichtheitsprüfung – stabiler Druck für zuverlässige Prüfergebnisse
Medizinprodukte – Beatmungsgeräte, Kunstherz, ISO 13485
PET-Blasformen – mehrstufige Druckprofile
Gasmischung – präzise Mischungsverhältnisse

Warum KaoLu
✅ 45 Jahre Erfahrung in der Herstellung elektropneumatischer Geräte – Marktführer in Taiwan
✅ Gewinner des Deutschen Designpreises 2025
✅ Ultrahohe Auflösung von 0,005 psig (UHR-Serie)
✅ 50 ms Ansprechzeit
✅ CE-, SGS- und RoHS-zertifiziert | Qualitätsmanagementsystem nach ISO 13485
✅ Optionen kompatibel mit O₂ / H₂ / He
✅ Kundenspezifische Druckbereiche – bitte wenden Sie sich an den Hersteller
✅ Hergestellt in Taiwan

FAQ
Frage 1: Was ist der Unterschied zwischen einem proportionalen Druckregler und einem elektronischen Druckregler? Es handelt sich um dasselbe Produkt mit unterschiedlichen Bezeichnungen. Andere gebräuchliche Bezeichnungen sind elektropneumatischer Regler, E/P-Wandler, I/P-Wandler und digitaler Druckregler.

F2: Kann damit ein Druck von bis zu 100 bar geregelt werden? Ja. Unsere QKL-Serie (0–100 bar) bietet eine Präzisionsregelung bis zu 105 bar (1523 psi) mit einer Genauigkeit von bis zu 0,01 % F.S. Kundenspezifische Bereiche über 100 bar sind auf Anfrage erhältlich.

Frage 3: Welche Steuersignale werden unterstützt? 0–10 V, 4–20 mA und RS485 Modbus RTU. Überwachungs-/Rückmeldesignale sind als 1–5 V, 0–10 V oder 4–20 mA verfügbar.

Frage 4: Wie lang ist die Ansprechzeit? Unsere Hochgeschwindigkeitsserie QKL-HS erreicht eine Druckschaltzeit von nur 50 ms und eignet sich somit für dynamische Prozesse wie Laserschneiden und Blasformen.

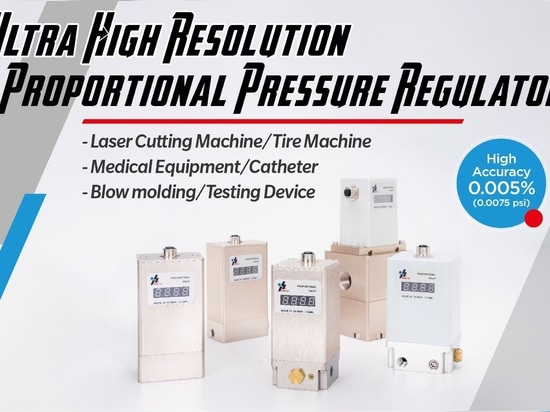

Frage 5: Mit welcher Auflösung kann ich rechnen? Die Standardbaureihe erreicht 0,01 % F.S. Unsere UHR-Baureihe (Ultra High Resolution) erreicht 0,005 psig – sie ist für Halbleiter- und Präzisionsanwendungen ausgelegt.

F6: Ist das Gerät mit Sauerstoff oder Wasserstoff kompatibel? Ja, die QKL-HS-Serie bietet O₂, H₂- und He-kompatible Ausführungen für anspruchsvolle Umgebungen.

F7: Ist saubere Luft erforderlich? Ja. Verwenden Sie trockene, saubere Luft, die auf < 5 μm gefiltert ist. Der Regler ist nicht unempfindlich gegenüber Schmutzpartikeln.

F8: Kann der Druckbereich angepasst werden? Ja, kundenspezifische Druckbereiche sind verfügbar – wenden Sie sich für Anpassungen bitte an den Hersteller.
