Proportionales Durchflussregelventil

{{{sourceTextContent.subTitle}}}

Proportionales Durchflussregelventil – Präzisionsdurchfluss für Gas, Wasser und Öl

{{{sourceTextContent.description}}}

Proportionales Durchflussregelventil – Präzisionsdurchfluss für Gas, Wasser und Öl
Ein proportionales Durchflussregelventil regelt den Durchfluss von Gas oder Flüssigkeit proportional zu einem elektrischen Eingangssignal (0–10 V, 4–20 mA oder RS485 Modbus). KaoLu produziert in Taiwan zwei sich ergänzende Technologien: schrittmotorbetriebene Nadelventile (FC-Serie) für die ultrafeine Regelung von Luft, Wasser und Öl mit hohem Regelbereich – sowie proportionale Magnetventile (KLPV-Serie) für die schnelle und kompakte Gasregelung in medizinischen und analytischen Geräten.
Mit einer Auflösung bis hinunter zu 20 ml/min, einer Wiederholgenauigkeit von 0,1 % des Skalenendwerts, einer Hysterese unter 2 % und Durchflussbereichen bis zu 5000 l/min kommen unsere Ventile in über 40 Ländern in den Bereichen Laserschneiden, medizinische Beatmungsgeräte, Gasmischung, Dosierung und Halbleiterprozesse zum Einsatz.

Was ist ein proportionales Durchflussregelventil?
Im Gegensatz zu einem Ein-/Aus-Magnetventil passt ein proportionales Durchflussventil seine Öffnung kontinuierlich an, um genau den Durchfluss zu liefern, den Ihr Prozess erfordert. Gängige Bezeichnungen sind unter anderem elektronisches Durchflussregelventil (EFC), elektronischer Durchflussregler, motorisiertes Nadelventil und proportionales Magnetventil – unterschiedliche Namen, dasselbe Prinzip: elektrisches Eingangssignal, präziser Durchfluss als Ergebnis.

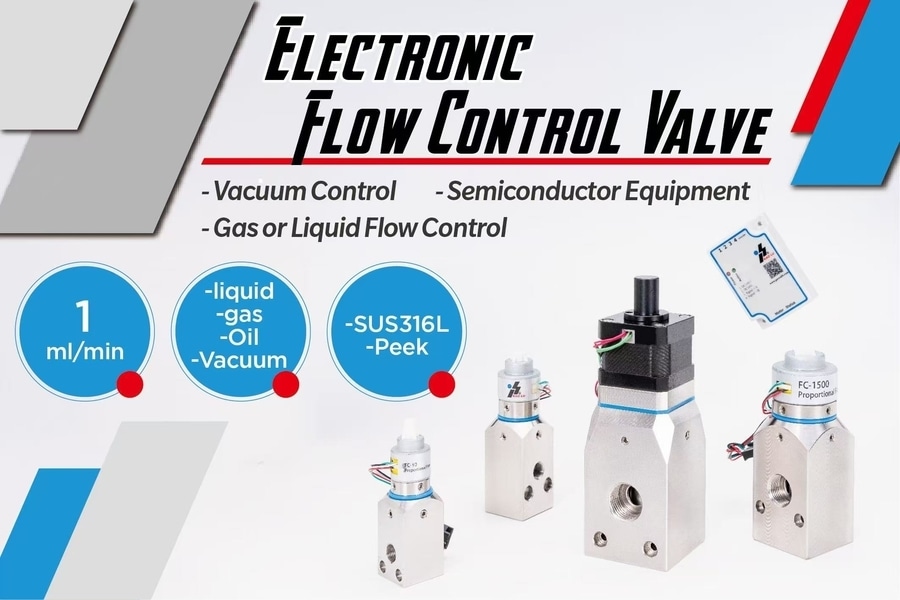

Schrittmotorbetriebenes Nadelventil (FC-Serie)
Eine durch einen Schrittmotor angetriebene Nadel mit ultrafeinem Gewinde – gleichmäßig, proportional, präzise und mit hohem Drehmoment positionshaltend, auch im ausgeschalteten Zustand.
Auflösung: 20 ml/min | Hysterese: < 2 % | Wiederholgenauigkeit: 0,1 % F.S.
Medien: Luft, N₂, O₂, Wasser, Öl – medienberührte Teile aus Edelstahl erhältlich
Lebensdauer: 10 Millionen Zyklen (FC120-Serie, von vollständig geöffnet bis vollständig geschlossen)
Dosierleistung: Dosierung von bereits 1 ml Wasser
Ideal für: Dosierung, Hilfsgas für Laserschneiden, Gasmischung, Durchflussregelung von Flüssigkeiten

Proportional-Magnetventil (Baureihe KLPV)
Strom-Durchfluss-Umwandlung mit schneller Ansprechzeit und kompakter Bauweise, für den Einbau in Verteiler geeignet, PWM-einstellbar.
Durchflussbereiche: 0–32, 0–140, 0–310 l/min | Betriebsdruck bis zu 20 barg
Ideal für: medizinische Beatmungsgeräte, Anästhesiegeräte, Vernebler, Gasmischung

Wählen Sie Ihren Durchflussbereich
Baureihe Max. Durchfluss bei 87 psig Regelbereich Signal Am besten geeignet für
FC-10 18 l/min hoch 0–10 V / 4–20 mA / RS485 Mikrodosierung (1 ml)
FC-20 65 l/min hoch gleich Dosierung, Laborgeräte
FC-120 230 l/min hoch gleich Laserschneiden, 10 Millionen Zyklen
FC-300 400 l/min hoch gleich Industrielle Gasregelung
FC-1500 3000 l/min bei 150 psi 1:400 gleich Prozesse mit hohem Durchfluss
FC-3000 5000 l/min bei 145 psi 1:400 gleich Maximaler Durchfluss
KLPV-HP 310 l/min — PWM/analog Medizinische Beatmungsgeräte

Durchflussregelsysteme mit geschlossenem Regelkreis
Kombinieren Sie ein beliebiges FC-Ventil mit unserem MEMS-Massendurchflussmesser der KMF-Serie für eine echte Regelung im geschlossenen Regelkreis:
Sollwert → PM-Treiber → FC-Ventil → Durchfluss → KMF-Durchflussmesser → Rückmeldung
Luftstromregler im geschlossenen Regelkreis (FC1500A + KMF1500): Durchflussregelgenauigkeit auf einem neuen Niveau
Massendurchflussregler, Dual-Loop-Druckregler (QKL-CLC)

Anwendungen
Laserschneiden – Unterstützung bei der Gasdurchflussregelung, schnelle Ansprechzeit
Medizinische Beatmungsgeräte und Anästhesie – KLPV-Lieferungen an globale Hersteller
Dosierung und Abgabe – Wasserabgabe bis zu 1 ml
Gasmischung – Mischungsverhältnisse mehrerer Gase
Halbleiter & Analytik – Mikroströmung von Reingas
Flüssigkeitskühlung von KI-Servern – präziser Kühlmitteldurchfluss

Warum KaoLu
✅ 45 Jahre Erfahrung in der Herstellung elektropneumatischer Geräte – Hergestellt in Taiwan
✅ Auflösung 20 ml/min | Wiederholgenauigkeit 0,1 % F.S. | < 2 % Hysterese
✅ Regelbereich bis zu 1:400 (FC1500/FC3000)
✅ Lebensdauer des Ventils: 10 Millionen Zyklen (FC120)
✅ Für verschiedene Medien: Luft, Gas, Wasser, Öl – Option aus Edelstahl
✅ Beliefert weltweit Hersteller von medizinischen Beatmungsgeräten
✅ German Design Award 2025 | CE, SGS, RoHS

FAQ
Frage 1: Was ist der Unterschied zwischen einem proportionalen Durchflussregelventil und einem Magnetventil? Ein Standard-Magnetventil arbeitet nur im Ein-/Aus-Modus. Ein proportionales Durchflussregelventil regelt den Durchfluss stufenlos proportional zu einem elektrischen Signal – 0–10 V, 4–20 mA oder RS485 Modbus.

F2: Kann ein Ventil sowohl Flüssigkeiten als auch Gase regeln? Ja. Das schrittmotorbetriebene Nadelventil der FC-Serie regelt Luft, Gas, Wasser und Öl. Die medienberührten Teile können auf Edelstahl angepasst werden.

F3: Was ist der kleinste Durchfluss, den es regeln kann? Die Auflösung der FC-Serie beträgt 20 ml/min, und die Modelle FC-10/FC-20 können bereits 1 ml Wasser dosieren – ideal für die Präzisionsdosierung.

F4: Was ist das Regelverhältnis und warum ist es wichtig? Das Regelverhältnis ist das Verhältnis von maximalem zu minimalem regelbarem Durchfluss. Die Modelle FC1500/FC3000 erreichen ein Verhältnis von 1:400, was bedeutet, dass ein Ventil sowohl Mikrodurchflüsse als auch hohe Durchflüsse abdeckt – weniger Ventile, einfacheres System.

F5: Wie lange hält das Ventil? Die FC120-Serie ist für 10 Millionen Zyklen zwischen vollständiger Öffnung und vollständigem Schließen ausgelegt.

Frage 6: Kann ich ein Durchflusssystem mit Regelkreis aufbauen? Ja. Kombinieren Sie ein FC-Ventil mit unserem KMF-MEMS-Massendurchflussmesser und dem PM-Treiber für eine Regelung mit Rückführung.

Frage 7: Ist es für medizinische Geräte geeignet? Ja. Unsere proportionalen KLPV-Magnetventile werden weltweit an Hersteller von Beatmungsgeräten und Anästhesiegeräten geliefert.

F8: Welche Signale werden unterstützt? 0–10 V, 4–20 mA und RS485 Modbus RTU. Die KLPV-Serie unterstützt außerdem die PWM-Steuerung.
