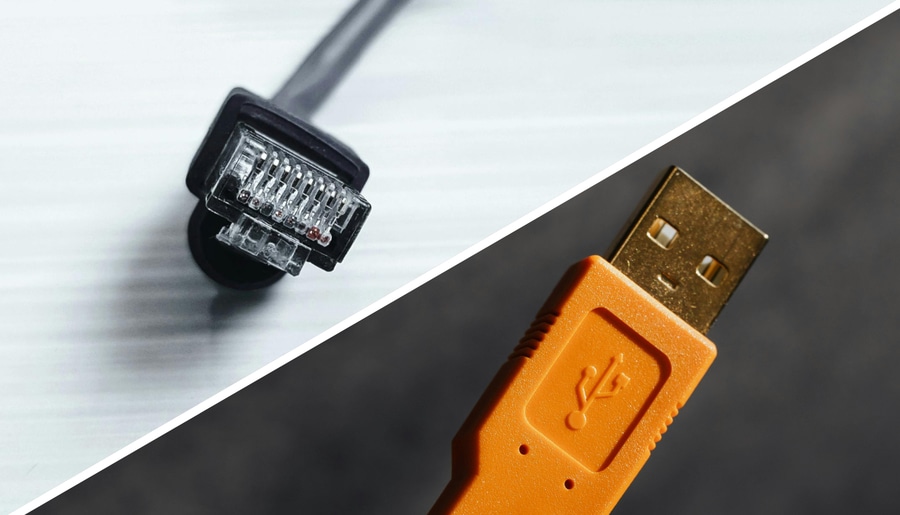

USB vs. Ethernet: Welches Protokoll sollten Sie für eine CNC wählen?

{{{sourceTextContent.subTitle}}}

Das USB-Protokoll wurde ursprünglich für Büroperipheriegeräte entwickelt. Seine Integration in eine Fertigungshalle hat strukturelle Grenzen.

{{{sourceTextContent.description}}}

In der industriellen Automatisierung und der CNC-Maschinensteuerung ist die zuverlässige Datenübertragung ein entscheidender Faktor für die Produktivität. Während USB-Schnittstellen bei Geräten nach wie vor üblich sind, entwickelt sich Ethernet zum Standard für anspruchsvolle Produktionsumgebungen.

Das USB-Protokoll wurde ursprünglich für Büroperipheriegeräte entwickelt. Seine Integration in eine Fertigungswerkstatt unterliegt strukturellen Beschränkungen.

- Elektromagnetische Interferenz (EMI): USB ist extrem empfindlich gegenüber Störungen, die von frequenzvariablen Antrieben (VFDs), Servomotoren und Plasmaschneidsystemen erzeugt werden. Eine Störungsspitze kann zu einer Unterbrechung der Befehlswarteschlange führen, was eine sofortige Unterbrechung der Bearbeitung und den möglichen Verlust des Teils zur Folge hat.
- Entfernungsbeschränkungen: Der USB-Standard begrenzt die Signalintegrität auf eine maximale Entfernung von 5 Metern. Darüber hinaus sind aktive Repeater erforderlich, was eine zusätzliche Fehlerquelle darstellt.
- Integrität der Verbindung: USB-Stecker haben keine mechanische Verriegelung (außer bei bestimmten Industrieversionen), was sie anfällig für mechanische Vibrationen der Maschine macht.

Ethernet ist für die Kommunikation in rauen Umgebungen ausgelegt. Für einen Integrator oder Produktionsleiter sind seine Vorteile entscheidend.

- Galvanische Isolierung: Die Ethernet-Anschlüsse verwenden Koppeltransformatoren, die die CNC-Steuerung vom Steuerungs-PC elektrisch isolieren. Diese Architektur verhindert Masseschleifen und schützt die Elektronik vor elektrostatischer Entladung.
- Durchsatz und Echtzeit: Im Gegensatz zu USB, das in "Paketen" arbeitet, die vom PC-Prozessor verwaltet werden, ermöglicht Ethernet eine deterministischere Kommunikation. Der Koordinatenfluss ist gleichmäßiger, was zu einer besseren Oberflächengüte bei komplexen 3- oder 5-Achsen-Bearbeitungen führt.
- Skalierbarkeit und Entfernung: Mit einer Reichweite von 100 Metern ohne Beeinträchtigung des CAT6-Kabels ermöglicht Ethernet die Unterbringung von Steuereinheiten in klimatisierten Schränken oder staub- und spritzwassergeschützten Kontrollräumen.

Für leichte Gravur- oder gelegentliche Prototyping-Anwendungen bietet USB eine schnelle Implementierung zu geringeren Kosten. Für Anwendungen in der Massenproduktion, Hochgeschwindigkeitsbearbeitung (HSM) oder in Umgebungen mit starken elektromagnetischen Einflüssen (Plasma, Faserlaser, Metallfräsen) ist Ethernet jedoch die einzige Lösung, die eine optimale Maschinenverfügbarkeit garantiert.
