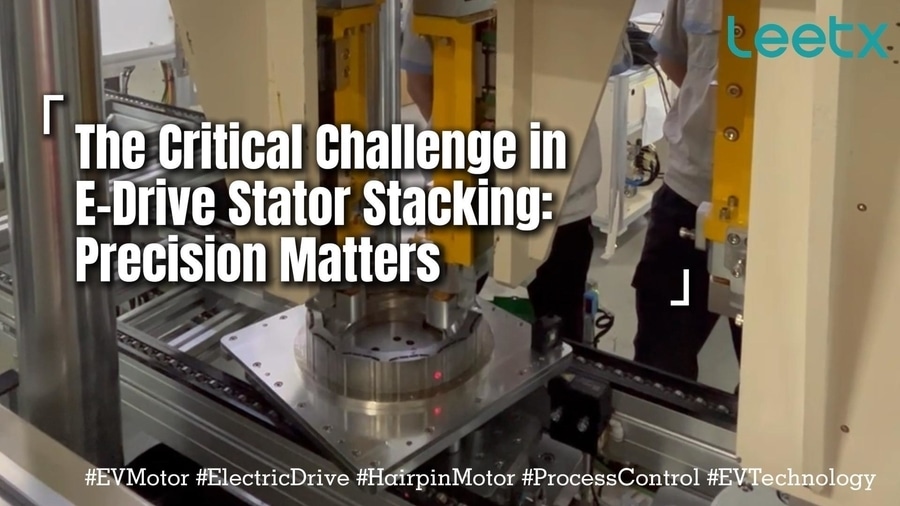

Die entscheidende Herausforderung beim Stapeln von Statoren für Elektroantriebe: Präzision ist entscheidend

{{{sourceTextContent.subTitle}}}

Stator-Schichtung: Kleine Spalte, große Probleme

{{{sourceTextContent.description}}}

Bei der Herstellung von Statoren für den Elektroantrieb von Fahrzeugen mit alternativen Antrieben hängt der Laminierungsprozess für Siliziumstahlbleche von zwei entscheidenden Faktoren ab: der Druck-Verschiebungs-Genauigkeit und der Ausrichtung des Stapels.

Druckgenauigkeit: Vermeidung von Spalten und Verformungen
Übermäßiger oder ungleichmäßiger Druck kann zu einer Überkompression führen, was Mikrospalten und Verformungen zwischen den Lamellen zur Folge hat. Selbst eine geringfügige Fehlausrichtung im Stapel kann zu einem verzerrten Statorkern führen – was das Wickeln oder das Einführen der Stifte unmöglich macht und letztendlich zur Nichteinhaltung der Montagespezifikationen führt.

Ausrichtung des Stapels: Gewährleistung einheitlicher Bohrungen bei Haarnadelmotoren
Ebenso entscheidend ist die Ausrichtung der ineinandergreifenden Laschen. Diese kleinen Kontaktflächen neigen während des Pressvorgangs zu Fehlausrichtungen, was zu einer Verschiebung zwischen den Schichten führen kann. Bei Statoren von Haarnadelmotoren führen falsch ausgerichtete Lamellen zu falsch ausgerichteten Stiftlöchern – was dazu führt, dass Kupferdrähte aneinander reiben, sich verbiegen oder gar nicht eingeführt werden können. Dies wirkt sich direkt auf die Motorleistung, die Leistungsabgabe und die Montageausbeute aus.

Warum dies wichtig ist
Eine Abweichung von nur Bruchteilen eines Millimeters bei Druck oder Ausrichtung kann den gesamten Stator beeinträchtigen – mit Auswirkungen auf Wirkungsgrad, NVH, Haltbarkeit und Herstellbarkeit. Bei der Produktion von Präzisions-E-Antrieben gibt es keinen Spielraum für Spekulationen.

Die Lösung liegt in
1. Kraft- und Positionsregelung im geschlossenen Regelkreis
2. Echtzeitüberwachung von Druck- und Verdrängungskurven
3. Bildverarbeitungsgesteuerte oder mechanische Ausrichtungssysteme
4. Datentraceierbare Pressprozesse

Das präzise Laminieren ist nicht nur ein Schritt im Prozess – es ist die Grundlage eines leistungsstarken E-Antriebs.
