Leitfaden zur Auswahl isolierter Drähte

{{{sourceTextContent.subTitle}}}

Wichtige Vergleiche zwischen garnummierten, seidenummantelten, folienummantelten und emaillierten Drähten

{{{sourceTextContent.description}}}

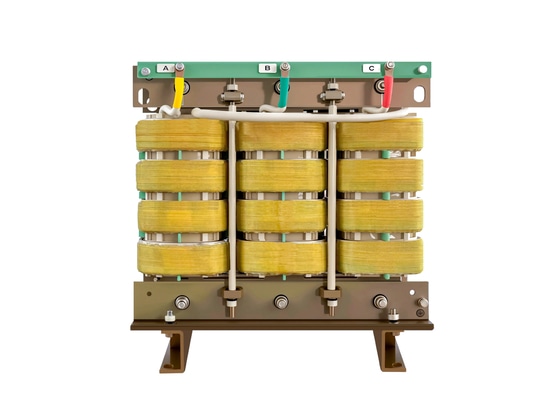

Bei der Herstellung von Transformatoren und Drosseln wirkt sich die Wahl des isolierten Drahtes direkt auf die Leistung und Zuverlässigkeit aus. Hier sind die wichtigsten Merkmale und Anwendungen von vier gängigen Typen:

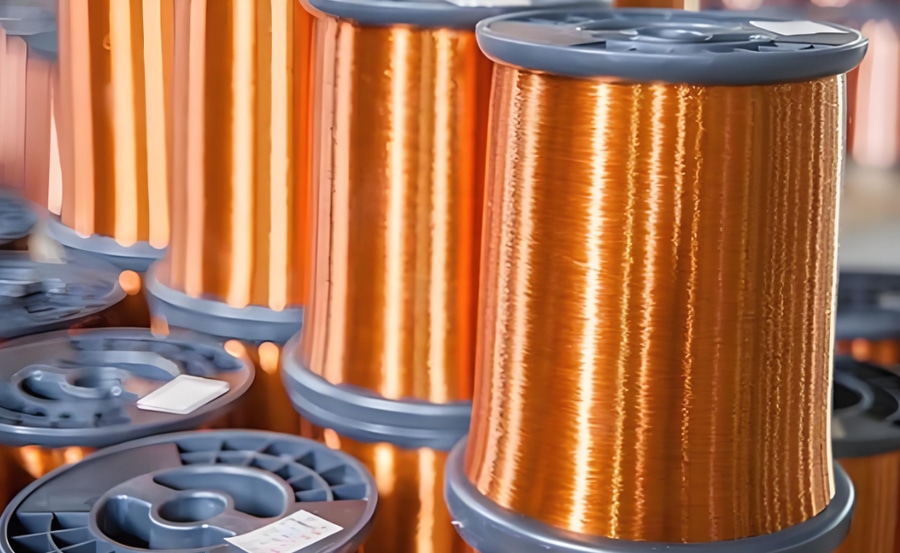

1.Emaillierter Draht:
Der am weitesten verbreitete Typ mit dünnen Polymerlackschichten (0,02-0,1 mm), einer Hitzebeständigkeit bis zu 220 °C und einer Durchschlagfestigkeit von 5-10 kV/mm. Zu seinen Vorteilen gehören eine hohe Raumeffizienz, Flexibilität und Kosteneffizienz, was ihn zur ersten Wahl für kleine bis mittlere Transformatoren und Motorwicklungen macht, insbesondere in Szenarien mit hoher Leistungsdichte.

2.Garnummantelter Draht:
Der mit Baumwollgarn umwickelte Draht (0,2-0,5 mm) zeichnet sich durch eine überragende Koronabeständigkeit (30-50 % höhere Koronaeingangsspannung als bei Lackdraht) und Vibrationsfestigkeit sowie eine hervorragende Wärmeableitung (Verringerung der Wicklungstemperatur um 15-20 °C) aus. Seine dicke Isolierung erhöht jedoch das Volumen und die Feuchtigkeitsaufnahme, so dass er nur für Hochspannungsprüfgeräte, Bergbaumaschinen und andere vibrationsintensive Umgebungen geeignet ist.

3.Seidenumsponnener Draht:
Er ist mit natürlichen oder synthetischen Seidenfasern (0,1-0,3 mm) isoliert und zeichnet sich durch einen minimalen dielektrischen Verlust (tanδ < 0,01) und eine stabile Hochfrequenzleistung aus, was ihn ideal für HF-Spulen und Präzisionsinstrumente macht. Die Mikrofaserstruktur ermöglicht eine präzise Kapazitätsabstimmung, aber die hohen Kosten beschränken es auf hochwertige Elektronik.

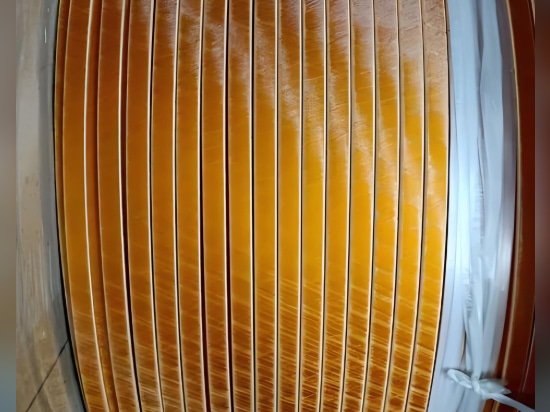

4.Film-ummantelter Draht:
Die Polymerfilmisolierung (0,05-0,2 mm) bietet außergewöhnliche Leistungen: Hitzebeständigkeit bis zu 250 °C, Durchschlagfestigkeit von 15 kV/mm (das Dreifache eines Lackdrahtes) und einen extrem niedrigen dielektrischen Verlust. Mit Nanomodifikationen und Mehrschichtdesigns erfüllt er die Anforderungen in Elektrofahrzeugen, in der Luft- und Raumfahrt und in anderen extremen Umgebungen, obwohl er 2-5 mal mehr kostet als Lackdraht.

Tipps zur Auswahl:
General Verwendung: Lackdraht (bestes Kosten-Nutzen-Verhältnis).
High-Frequency/High-Voltage: Garnummantelter oder seidenummantelter Draht (spezielle Anforderungen).
Extreme Bedingungen: Film-ummantelter Draht (hohe Zuverlässigkeit).

Über Lushan Electronics
Mit 50 Jahren Erfahrung in der Herstellung von Transformatoren/Reaktoren beliefern wir Branchen wie erneuerbare Energien, Gesundheitswesen und Schienenverkehr. Wir sind CE/TÜV-zertifiziert und liefern weltweit maßgeschneiderte Lösungen, die ein ausgewogenes Verhältnis zwischen Leistung und Kosten bieten.
