Wie optimiert man die Transformatorstruktur, um den Temperaturanstieg zu verringern?

{{{sourceTextContent.subTitle}}}

Schlüsseltechnologien und Praktiken zur Optimierung der Transformatorstruktur

{{{sourceTextContent.description}}}

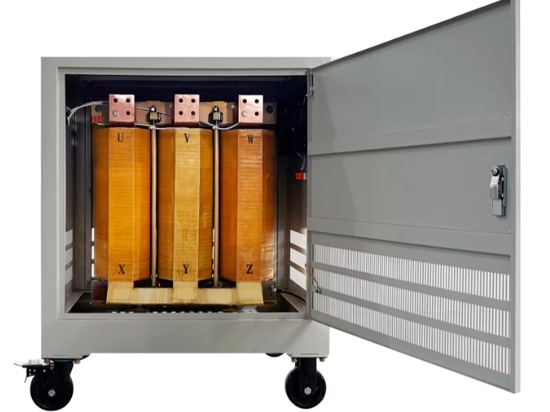

Der Temperaturanstieg ist ein wesentlicher Faktor, der die Zuverlässigkeit, Effizienz und Lebensdauer von Transformatoren beeinflusst. Untersuchungen zeigen, dass sich die Alterung von Isoliermaterialien um 50 % verlangsamen kann, wenn der Temperaturanstieg um 10 K verringert wird, und dass sich die Effizienz um 0,3 % bis 0,7 % verbessern kann. Da die weltweiten Vorschriften zur Energieeffizienz immer strenger werden (z. B. die EU-Ökodesign-Richtlinie 2021, die eine Reduzierung der Leerlaufverluste um 10-20 % vorschreibt), ist die Optimierung der Transformatorstruktur zur Kontrolle des Temperaturanstiegs zu einem Schwerpunkt der Branche geworden. Im Folgenden wird eine detaillierte Analyse von drei wichtigen Technologiebereichen vorgenommen:
1. Kernsystem-Optimierung: Synergistische Innovation von Materialien und Struktur
(1) Werkstoffinnovationen
Highly Durchlässige Siliziumstahlbleche (CRGO): Die Verwendung von 0,23 mm dickem CRGO (z. B. 30JG120) mit einem Goss-Texturanteil von mehr als 85 % verringert die Hystereseverluste um 40-60 %. Der Verlust pro Einheit beträgt nur 1,10 W/kg (bei einer magnetischen Dichte von 1,7 T) und ist damit 25 % niedriger als bei herkömmlichem Siliziumstahl.
Coating Technologie: Phosphat-Silikat-Verbundbeschichtungen erhöhen den interlaminaren Isolationswiderstand auf 100Ω-cm² und verringern die Wirbelstromverluste.
Amorphous Legierungen: Obwohl die Verluste nur 0,20 W/kg betragen, beschränken ihre hohen Kosten (Kostenindex von 3,5) und ihr niedriger Füllfaktor (0,85) ihre Verwendung auf bestimmte Szenarien.
(2) Strukturelle Innovationen
Mitered Verbindungsdesign: Ein 45°-Verbindungswinkel reduziert die lokale magnetische Flussdichte von 1,8T auf 1,5T, wodurch die Verluste um 35% und der Temperaturanstieg um 4-6K gesenkt werden.
Step - Überlappungsverbindung: Eine fünfstufige Überlappungsverbindung mit einem Spalt von 0,5 mm reduziert den Leerlaufstrom um 12 % und unterdrückt den transversalen Streufluss um 50 %.

2.Entwurf des Wicklungssystems: Optimierung der elektrothermischen Kopplung
(1) Auswahl des Leiters

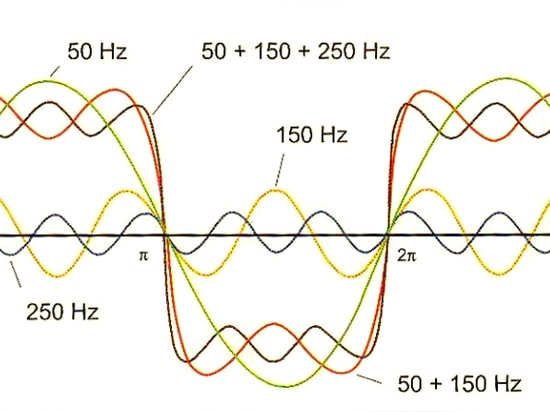

Flat Kupferdrähte: Transponierte Leiter mit einem Verhältnis von Breite zu Dicke von 3:1 reduzieren den Wechselstromwiderstand um 15%, mit einem Transponierungsabstand ≤8mm (für Ströme >1000A).
Insulation System: Nomex®-Isolierpapier (mit einer Temperaturbeständigkeit von 180°C) erreicht einen Füllfaktor von 0,85 und sorgt für ein Gleichgewicht zwischen Wärmeableitung und Isolierung.
(2) Thermische Feldsteuerung
Axial Geteilte Wicklungen: In Verbindung mit 6mm-Ölkanälen erhöht sich die Ölströmungsgeschwindigkeit auf 0,25m/s, wodurch die axialen Temperaturunterschiede von 20K auf 8K reduziert werden.
End Abschirmungen: Elektrostatische Ringe aus Kupfer reduzieren die Endfeldstärke um 43 % (von 3,5 kV/cm auf 2,0 kV/cm) und verringern so das Risiko einer lokalen Überhitzung.

3. Upgrade für das Kühlsystem: Von passiv zu intelligent
(1) Optimierung des Ölpfads
Turbulent Strömungsdesign: Ölkanalbreiten von 6-8mm (Reynoldszahl Re≈4000) verbessern die Wärmeübergangskoeffizienten um 30%-50%.
Synthetic Esteröl: Mit einer um 15% niedrigeren Viskosität als Mineralöl verbessert sich die Wärmeübertragungseffizienz um 20%.

4.Intelligente Regelung
Variable-Frequenz-Ölpumpen: Reduzieren den Stromverbrauch bei Teillasten um 50%.
Heat Pipe Technology: Hotspot-Bereiche können einen Wärmestrom von bis zu 50 W/cm² bewältigen und sich an dynamische Lasten anpassen.

5.Internationale Normen und Zukunftstrends
Current Normen: Die IEC 60076-14 fordert eine Echtzeit-Temperaturüberwachung der Hotspots; die chinesische Norm GB 20052-2020 schreibt für energieeffiziente Transformatoren der Stufe 1 eine Reduzierung der Leerlaufverluste um 20 % vor.
Technological Grenzbereiche:
oDigitale Zwillinge: Echtzeit-Temperaturfeldvorhersage zur Optimierung von Kühlstrategien.
oNanofluide: Verbesserung der Wärmeübertragungskoeffizienten um über 30 %.
oHochtemperatursupraleiter: Eliminieren Kupferverluste und revolutionieren die Reduzierung des Temperaturanstiegs.

Schlussfolgerung
Durch die umfassende Umsetzung der oben genannten Maßnahmen kann der Temperaturanstieg von Öltransformatoren um 15-25 K reduziert werden, der Wirkungsgrad kann um 0,8-1,5 % verbessert werden, und die jährlichen Kohlenstoffemissionen können um 5-10 Tonnen (für einen 1000-kVA-Transformator) gesenkt werden. Es wird empfohlen, Multiphysik-Simulationsplattformen für das Lebenszyklus-Temperaturanstiegsmanagement zu verwenden.
