Wie optimiert man die Transformatorstruktur, um den Temperaturanstieg zu verringern?

{{{sourceTextContent.subTitle}}}

Schlüsseltechnologien und Praktiken zur Optimierung der Transformatorstruktur

{{{sourceTextContent.description}}}

Der Temperaturanstieg ist ein wesentlicher Faktor, der die Zuverlässigkeit, Effizienz und Lebensdauer von Transformatoren beeinflusst. Untersuchungen zeigen, dass sich die Alterung von Isoliermaterialien um 50 % verlangsamen kann, wenn der Temperaturanstieg um jeweils 10 K verringert wird, und dass sich der Wirkungsgrad um 0,3 % bis 0,7 % verbessern lässt. Da die weltweiten Energieeffizienzvorschriften immer strenger werden, ist die Optimierung der Transformatorstruktur zur Kontrolle des Temperaturanstiegs zu einem Schwerpunkt der Branche geworden. Im Folgenden wird eine detaillierte Analyse der drei wichtigsten Technologiebereiche vorgenommen:

1. Kernsystem-Optimierung: Synergistische Innovation von Materialien und Struktur
(1) Werkstoffinnovationen

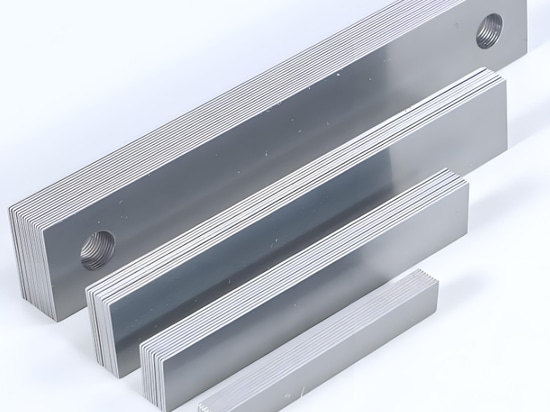

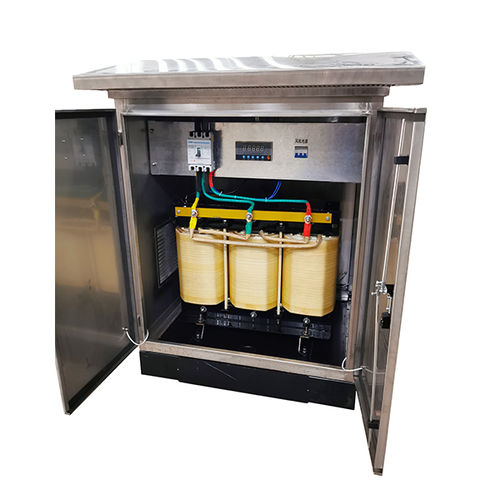

Highly Durchlässige Siliziumstahlbleche (CRGO): Die Verwendung von 0,23 mm dickem CRGO (z. B. 30JG120) mit einem Goss-Texturanteil von mehr als 85 % verringert die Hystereseverluste um 40-60 %. Der Verlust pro Einheit beträgt nur 1,10 W/kg (bei einer magnetischen Dichte von 1,7 T) und ist damit 25 % niedriger als bei herkömmlichem Siliziumstahl.

Coating Technologie: Phosphat-Silikat-Verbundbeschichtungen erhöhen den interlaminaren Isolationswiderstand auf 100Ω-cm² und verringern die Wirbelstromverluste.

Amorphous Legierungen: Obwohl die Verluste nur 0,20 W/kg betragen, beschränken ihre hohen Kosten (Kostenindex von 3,5) und ihr niedriger Füllfaktor (0,85) ihre Verwendung auf bestimmte Szenarien.

(2) Strukturelle Innovationen
Mitered Verbindungsdesign: Ein 45°-Verbindungswinkel reduziert die lokale magnetische Flussdichte von 1,8T auf 1,5T, wodurch die Verluste um 35% und der Temperaturanstieg um 4-6K gesenkt werden.

Step - Überlappungsverbindung: Eine fünfstufige Überlappungsverbindung mit einem Spalt von 0,5 mm reduziert den Leerlaufstrom um 12 % und unterdrückt den transversalen Streufluss um 50 %.

2.Entwurf des Wicklungssystems: Optimierung der elektrothermischen Kopplung
(1) Auswahl des Leiters
Flat Kupferdrähte: Transponierte Leiter mit einem Verhältnis von Breite zu Dicke von 3:1 reduzieren den Wechselstromwiderstand um 15 %, mit einem Transponierungsabstand ≤8mm (für Ströme >1000A).

Insulation System: Nomex®-Isolierpapier (bis 180°C) erreicht einen Füllfaktor von 0,85 und sorgt für ein Gleichgewicht zwischen Wärmeableitung und Isolierung.

(2) Thermische Feldsteuerung

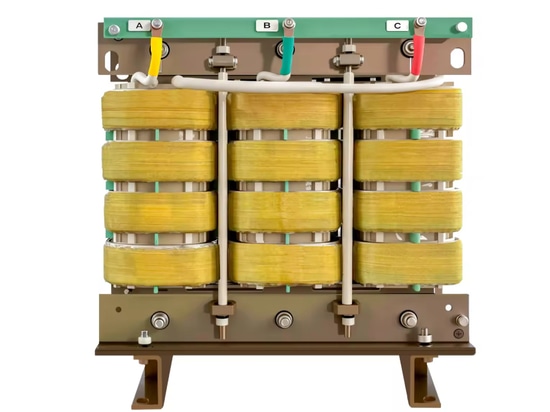

Axial Geteilte Wicklungen: In Verbindung mit 6mm-Ölkanälen erhöht sich die Ölströmungsgeschwindigkeit auf 0,25m/s, wodurch die axialen Temperaturunterschiede von 20K auf 8K reduziert werden.

End Abschirmungen: Elektrostatische Ringe aus Kupfer reduzieren die Endfeldstärke um 43 % (von 3,5 kV/cm auf 2,0 kV/cm) und verringern so das Risiko einer lokalen Überhitzung.

3. Upgrade für das Kühlsystem: Von passiv zu intelligent
(1) Optimierung des Ölpfads
Turbulent Strömungsdesign: Ölkanalbreiten von 6-8mm (Reynoldszahl Re≈4000) verbessern die Wärmeübergangskoeffizienten um 30-50%.

Synthetic Esteröl: Mit einer um 15% niedrigeren Viskosität als Mineralöl verbessert sich die Wärmeübertragungseffizienz um 20%.

4.Intelligente Regelung
Variable-Frequenz-Ölpumpen: Reduzieren den Stromverbrauch bei Teillast um 50 %.

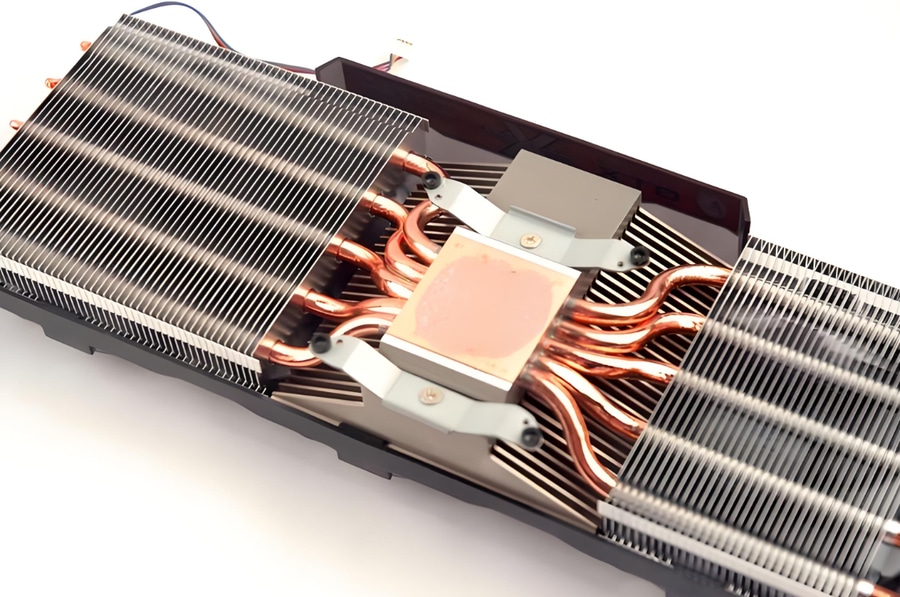

Heat Pipe Technology: Hotspot-Bereiche können einen Wärmestrom von bis zu 50 W/cm² aufnehmen und sich an dynamische Lasten anpassen.

5.Internationale Normen und Zukunftstrends
Current Normen: IEC 60076-14 verlangt eine Echtzeit-Temperaturüberwachung der Hotspots; Chinas GB 20052-2020 schreibt eine 20%ige Reduzierung der Leerlaufverluste für energieeffiziente Transformatoren der Stufe 1 vor.
Technological Grenzbereiche:
oDigitale Zwillinge: Echtzeit-Temperaturfeldvorhersage zur Optimierung von Kühlstrategien.
oNanofluide: Verbesserung der Wärmeübertragungskoeffizienten um über 30 %.
oHochtemperatursupraleiter: Eliminieren Kupferverluste und revolutionieren die Reduzierung des Temperaturanstiegs.

Schlussfolgerung
Durch die umfassende Umsetzung der oben genannten Maßnahmen kann der Temperaturanstieg von Öltransformatoren um 15-25 K gesenkt werden, der Wirkungsgrad kann um 0,8-1,5 % verbessert werden, und die jährlichen Kohlenstoffemissionen können um 5-10 Tonnen gesenkt werden (für einen 1000-kVA-Transformator). Es wird empfohlen, Multiphysik-Simulationsplattformen für das Lebenszyklus-Temperaturanstiegsmanagement zu verwenden.
