Rückblick – Microtech Gefell auf der Automotive Testing Expo 2026

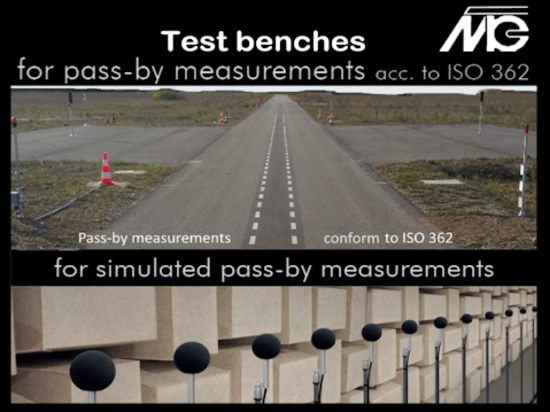

Um Kraftfahrzeuge bereits vor der Typenprüfung so zu entwickeln, dass sie die verschiedenen weltweiten Normen für Fahrgeräusche erfüllen, werden out- oder indoorPrüfstände für simulierte Vorbeifahrten eingesetzt, bei denen das Fahrzeug stationär auf einem Rollenprüfstand steht und Mikrofone in seitlichen Reihen angeordnet sind. Die Mikrofonreihen dienen dazu, mithilfe der Software eine Vorbeifahrt des Fahrzeugs zu simulieren. MTG verfügt zudem über umfangreiche Erfahrung bei der Planung und Installation solcher Prüfstände und ist in der Lage, neben dem Messsystem auch die erforderlichen Komponenten zu integrieren.

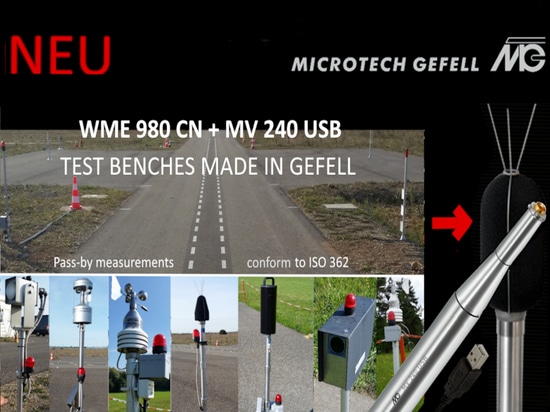

Zu diesem Zweck wird auf einer definierten Teststrecke ein spezieller Fahrzyklus absolviert. In das System sind ein spezielles akustisches Messsystem sowie verschiedene Steuersignale wie Lichtschranken, ein Geschwindigkeitsmesssystem, gegebenenfalls GPS, eine Klimadatenerfassung und eine Straßentemperaturmessung integriert. Diese werden durch die Planungs- und Umsetzungsphase für ortsfeste Pass-by-Prüfstände unter Feldbedingungen realisiert. Für ortsfeste Installationen werden wetterfeste Mikrofone verwendet, z. B. vom Typ WME 980 CN. Zusammen mit dem eingesetzten Schallpegelmesssystem bilden diese eine Schallpegelmesskette, die zur Überprüfung der Normwerte und gleichzeitig zur frequenzspezifischen Analyse des Fahrgeräuschs dient.

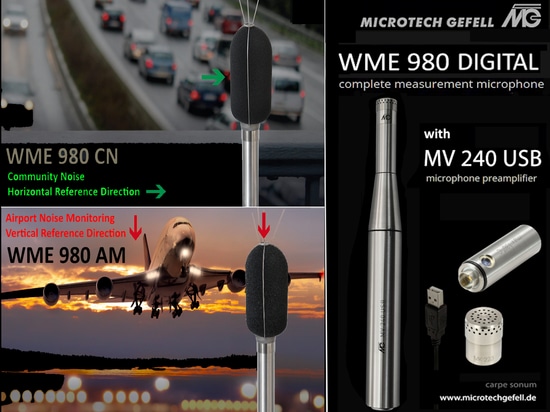

Die Kombination der wetterfesten Mikrofone der WME 980 Serie mit dem neuen MV 240 USB ermöglicht eine individuelle Erweiterung der Funktionalität und des Einsatzspektrums, insbesondere, bei der Messung von Gemeinschafts-, Verkehrs- oder Fluglärm.

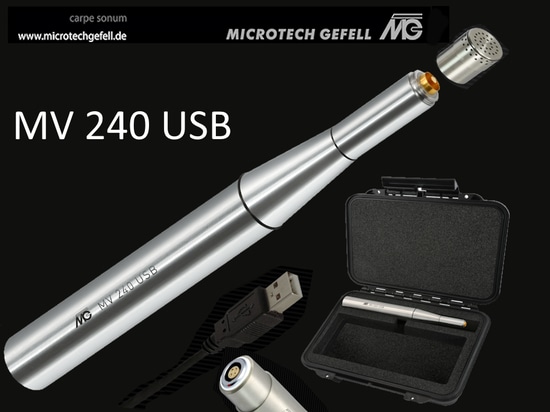

Dieses System verwendet eigene DC/DC Wandler und kann trotz reiner USB Speisung Eingangsspannungen von +/-10V RMS=+/-14V peak verarbeiten. Das System hebt sich durch folgende Merkmale von anderen USB Mikrofonen ab: • zuschaltbare 200V Polarisationsspannung • Der gesamte Dynamikbereich wird ein einem Messbereich erstellt. • Stabiler LEMO Stecker • Kalibrierung wird im Mikrofon gespeichert. • Niedriges Eigenrauschen von 7dB(A) bezogen auf 50mV=94dB. Ohne Kapsel (d.h. mit Ersatzkapazität) gemessen

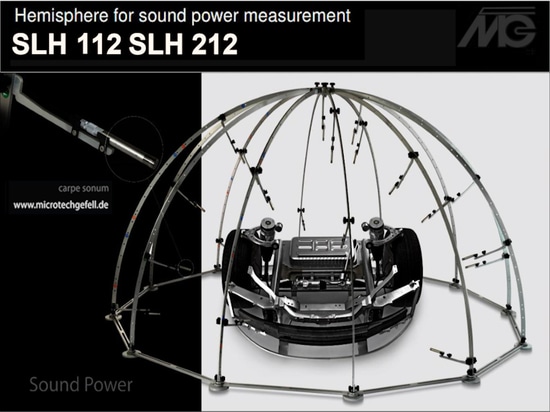

Optimierte MTG-Hemisphären /SLH aus dem Hause Gefell sind eine „All-in-One“-Lösung, bei der der Anwender auch geeignete Sensoren anderer Hersteller verwenden kann Die optimierten MTG-Hemisphären ermöglichen Schallleistungsmessungen gemäß den aktuellen Normen 3744 und 3745. Das Portfolio umfasst zwei verschiedene Größen mit Radien von 1 oder 2 m (SLH 112 / SLH 212), die sich schnell und einfach mit 6 oder 12 Streben aufbauen lassen. Es können 10 oder 20 Halbzoll-Messmikrofone gemäß der Norm DIN IEC 61094 verwendet werden. Je nach Messaufgabe können die SLH mit Standard-Messmikrofonen, besonders rauscharmen Messmikrofonen oder Messmikrofonen für raue Umgebungen ausgestattet werden. Eine normkonforme, geometrisch exakte Ausrichtung auf den Mittelpunkt ist ohne den Einsatz zusätzlicher Mess- und Einstellgeräte möglich. Die SLH sind als Messmikrofon-Zubehör für den Einsatz im Freifeld-Halbraum sowie für kurze Anwendungen im Freien ohne Einfluss von Regen, Wind oder Staub konzipiert. Sie eignen sich ideal für Schallleistungsmessungen an verschiedenen akustisch relevanten Bauteilen, wie beispielsweise Fahrzeugkomponenten bis hin zur Messung von Reifengeräuschen.

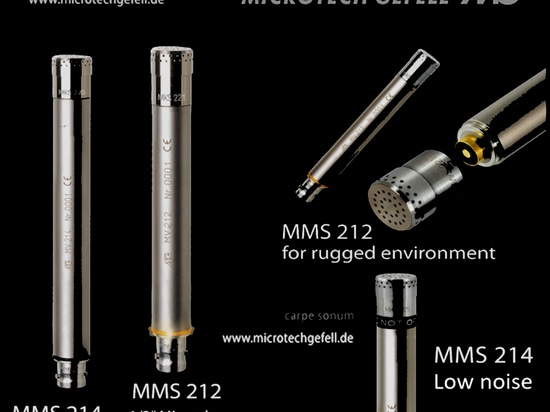

Der wachsende Absatz bestätigt das Interesse an Messmikrofonen für extreme Einsatzbedingungen und besonders anspruchsvolle Messaufgaben, so z.B. für akustische Messungen von sehr niedrigen Schalldruckpegeln oder unter besonders rauen Umgebungsbedingungen. MMS 214 1/2“ Messmikrofon mit besonders niedrigem Eigenrauschen • Freifeld • 2 Hz bis 20 kHz • 6,5 dBA bis 104 dB • IEPE (BNC) • Mikrofonversorgung: IEPE • TEDS nach IEEE 1451 Das MMS 214 hat ein besonders niedriges Eigenrauschen und ist für akustische Messungen von sehr niedrigen Schalldruckpegeln konzipiert. Der elektrische Anschluss erfolgt über BNC-Kabel an Messkanäle mit IEPE Versorgung. Die Polarisationsspannung für die extern polarisierte Messmikrofonkapsel wird im Messmikrofonvorverstärker erzeugt. Das Messmikrofon ist mit einem eingebauten Speicher zur Mikrofonidentifizierung ausgestattet (TEDS nach IEEE 1451) Das Messmikrofon MMS 212 - unempfindlich gegen extreme Temperaturen, Feuchtigkeit, Staub und Vibrationen • Freifeld • 3,5 Hz bis 20 kH • 15 dBA bis 139 dB • IEPE (BNC) • Mikrofonversorgung: IEPE • TEDS nach IEEE 1451 Das für besonders raue Umgebungsbedingungen entwickelte 1/2“ Messmikrofon MMS 212 ist sehr unempfindlich gegen extreme Temperaturen, Feuchtigkeit, Staub und Vibrationen. Dies wird durch eine spezielle Ausführung von Schutzkappe, Druckausgleichsöffnung und Steckverbinder erreicht. Das MMS 212 entspricht der Schutzklasse IP 67 und kann mit Standard-1/2“-Schallkalibratoren kalibriert werden. Ein integriertes Leuchtelement zeigt dauerhaft die korrekte Funktion an und sichert zuverlässige Messungen.

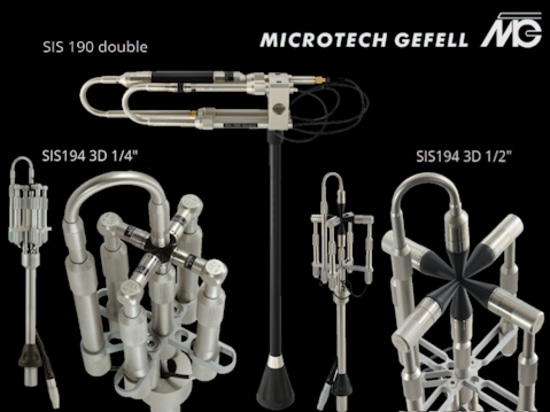

SIS 194 3D 1/2” • 35 Hz bis 1,5 kHz • 12-pol. Lemo® • Mikrofonversorgung: IEPE SIS 194 3D 1/4” • 1 Hz bis 10 kHz • 12-pol. Lemo® • Mikrofonversorgung: IEPE Die SIS 194 3D ermöglicht die gleichzeitige Messung der Schallintensität an einem Punkt eines Raumes in allen drei Dimensionen. Dazu wird eine Anordnung aus drei eindimensionalen SIS gebildet, sodass sich alle drei Achsen der Mikrofonpaare in einem Punkt kreuzen und jeweils senkrecht aufeinander stehen. Jedes dieser Paare stellt eine eindimensionale SIS der herkömmlichen Bauart dar. Jede einzelne SIS ermöglicht durch ihre Zwei-Mikrofon-Technik neben der Messung des Schalldruckes, die Erfassung des Schalldruckgradienten und damit die Berechnung der Schallintensität. Die Qualität der Übereinstimmung beider Kapseln bezüglich ihrer Übertragungsfunktionen wird entsprechend DIN EN 61043 bzw. IEC 1043 gemessen und als Druck-Restintensitätsabstand für Sonden dokumentiert. Jedem Kapselpaar wird ein Messprotokoll beigefügt. Aus ihm ist die Erhaltung der Toleranzgrenzen für Sonden der Klasse 1 ersichtlich. SIS 194 3D 1/4” Die SIS 194 3D 1/4”besteht aus zwei im Phasen- und Frequenzgang aufeinander abgestimmten Kapseln MK 222 E und MK 301 E. Durch den konstantstromgespeisten ¼“ Messmikrofonvorverstärker MV 310 sind Schallfeldverzerrungen (Abschattungen und Beugungen) minimal. Die Distanz zwischen den drei Mikrofonpaaren wird über einen Spacer genau definiert. Damit sind Messungen im Frequenzbereich von 35 Hz bis 10 kHz möglich. Die SIS 194 3D 1/2" besteht aus drei im Phasen- und Frequenzgang aufeinander abgestimmten Messmikrofonkapselpaaren MK 290 E (2x MK 222 E). Durch den Einsatz des 1/4” Messmikrofonvorverstärkers MV 310 sind Schallfeldverzerrungen (Abschattungen und Beugungen) minimal. Die Distanz zwischen den Mikrofonpaaren wird über Spacer (50 mm) genau definiert. Damit sind Messungen im Frequenzbereich von 35 Hz bis 1,5 kHz möglich. Schallintensitätssonde SIS 190 double - Messungen ohne Unterbrechung Mit der Schallintensitätssonde SIS 190 double kann die Schallintensität in einem sehr großen Frequenzbereich gemessen werden. • 35 Hz bis 12 kHz • 10-pin Lemo® • Mikrofonversorgung: IEPE Dazu wird eine Anordnung aus einer eindimensionalen 1/2" Schallintensitätssonde und einer eindimensionalen 1/4" Schallintensitätssonde gebildet. Jede einzelne Schallintensitätssonde ermöglicht durch ihre Zwei-Mikrofon-Technik neben der Messung des Schalldruckes, die Erfassung des Schalldruckgradienten und damit die Berechnung der Schallintensität. SIS 190 double Die SIS 190 double besteht aus den im Phasen- und Frequenzgang aufeinander abgestimmten Messmikrofonkapselpaaren MK 290 E (2x MK 222 E) und MK 390 E (2x MK 301 E). Durch den Einsatz des 1/4” Messmikrofonvorverstärkers MV 310 sind Schallfeldverzerrungen (Abschattungen und Beugungen) minimal. Die Distanz zwischen beiden Mikrofonenpaaren wird über Spacer (6 mm, 50 mm) genau definiert. Damit sind Messungen im Frequenzbereich von 35 Hz bis 12 kHz möglich. Die Qualität der Übereinstimmung beider Messmikrofonkapselpaare bezüglich ihrer Übertragungsfunktionen wird entsprechend IEC 1043 gemessen und als Druck-Restintensitätsabstand für Sonden dokumentiert. Jedem Messmikrofonkapselpaar der SIS 190 double wird ein Messprotokoll beigefügt.
