Akustische Emissionssensoren: Ein Überblick

{{{sourceTextContent.subTitle}}}

Die Typen, Parameter und Auswahl

{{{sourceTextContent.description}}}

1. Definition

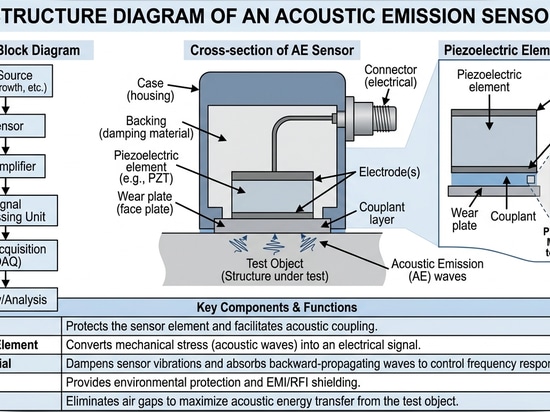

Ein Schallemissionssensor (AE-Sensor) ist ein Gerät, das Oberflächenverschiebungen erfasst, die durch vorübergehende elastische Wellen in einem Material verursacht werden, und diese in elektrische Signale zur Analyse umwandelt.

AE-Sensoren sind eine entscheidende Komponente eines jeden Systems zur Überwachung akustischer Emissionen, da sie die Signalqualität, den Frequenzgang und die Erkennungsempfindlichkeit bestimmen.

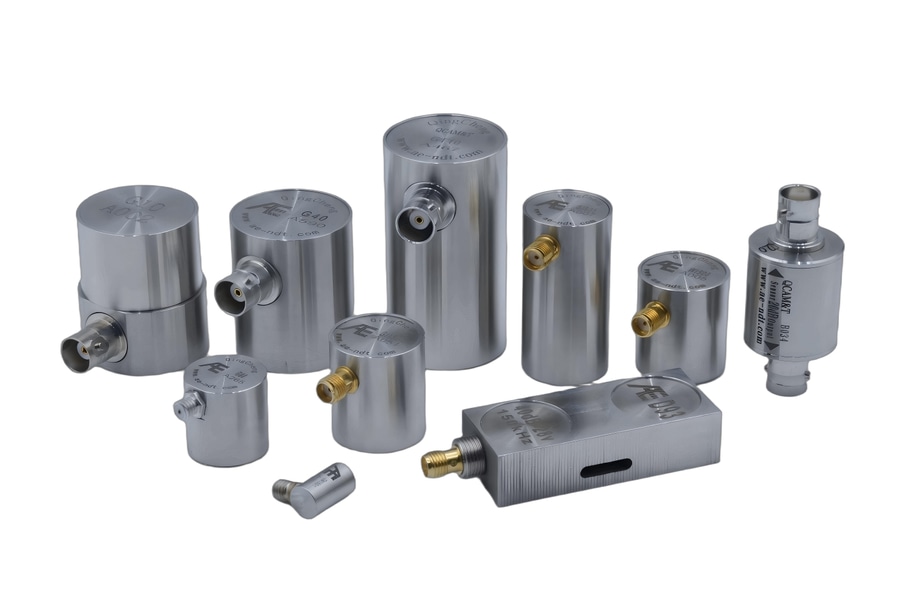

2. Arten von Schallemissionssensoren

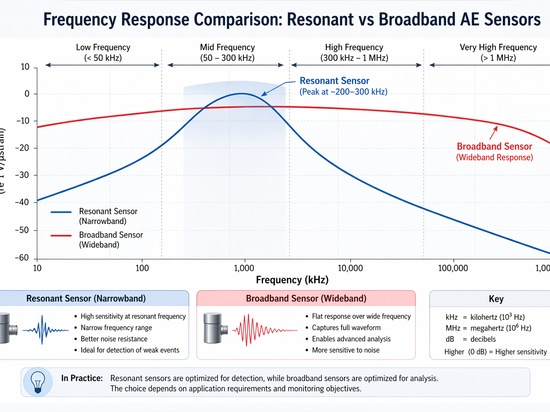

(1) Resonanzsensoren: Resonanzsensoren sind auf maximale Empfindlichkeit in einem bestimmten Frequenzbereich ausgelegt.
> Hohe Empfindlichkeit bei Resonanzfrequenzen
> Schmale Bandbreite
> Geringeres Ansprechverhalten außerhalb des Zielbereichs

(2) Breitbandsensoren: Breitbandsensoren bieten eine relativ flache Reaktion über einen großen Frequenzbereich.
> Breite Frequenzabdeckung
> Geringere Spitzenempfindlichkeit im Vergleich zu Resonanzsensoren

(3) Spezialsensoren: In bestimmten Anwendungen werden spezielle Sensoren eingesetzt. Zum Beispiel,
> Hochtemperatur-AE-Sensoren
> Wasserdichte oder Unterwasser-Sensoren
> Miniatursensoren für beengte Räume
> Eigensichere Sensoren für explosionsgeschützte Bereiche

3. Wichtige Parameter von AE-Sensoren

Die Kenntnis der Sensorparameter ist für die richtige Auswahl und die Systemleistung entscheidend.

(a) Frequenzbereich
> Typischer AE-Bereich: 20 kHz - 1 MHz
> Auswahl hängt von Material und Anwendung ab

(b) Empfindlichkeit: gibt an, wie effektiv der Sensor mechanische Wellen in elektrische Signale umwandelt.
> Höhere Empfindlichkeit → bessere Erkennung schwacher Signale
> Zu hohe Empfindlichkeit → erhöhte Rauschaufzeichnung

(c) Dynamikbereich: der Bereich zwischen dem kleinsten und dem größten Signal, das der Sensor messen kann.

(d) Direktionalität: Beschreibt, wie die Reaktion des Sensors mit der Wellenrichtung variiert.
> Die meisten AE-Sensoren sind annähernd omnidirektional
> Die Installation beeinflusst die effektive Richtungsabhängigkeit

(e) Betriebstemperatur

4. Richtlinien für die Sensorauswahl

Die Auswahl des richtigen AE-Sensors hängt von den Anforderungen der Anwendung ab.

1) Art der Anwendung
> Risserkennung → Resonanzsensoren
> Allgemeine Überwachung → Breitbandsensoren

2) Materialeigenschaften: Gibt an, wie effektiv der Sensor mechanische Wellen in elektrische Signale umwandelt.

3) Erwartete Signalart
> Impulsartige Signale → Resonanzsensoren
> Kontinuierliche Signale → Breitbandsensoren

4) Umgebung
> Hohe Temperatur → Spezialsensoren
> Unterwasser → versiegelte Sensoren

5) Rauschbedingungen
> Starkes Rauschen → Schmalband (Resonanz) bevorzugt
> Geringes Rauschen → breitbandig möglich

5. Zusammenfassung
Schallemissionssensoren sind wichtige Komponenten, die elastische Wellen in messbare elektrische Signale umwandeln. Ihre Leistung hängt von Faktoren wie Frequenzgang, Empfindlichkeit und Installationsqualität ab. Wenn Ingenieure die Sensortypen und -parameter kennen, können sie geeignete Sensoren für bestimmte Anwendungen auswählen und eine zuverlässige Überwachung der Schallemissionen gewährleisten.
