Wie Schallemissionssensoren die vorausschauende Wartung von Industrieanlagen verbessern
{{{sourceTextContent.subTitle}}}
Suchen Sie nach akustischen Emissionssensoren oder Überwachungslösungen für die vorausschauende Wartung?
{{{sourceTextContent.description}}}
Industrielle Anlagen fallen selten ohne Vorwarnung aus. Bevor ein Riss entsteht, ein Lager sich verschlechtert, ein Druckbehälter schwächer wird oder ein Ventil undicht wird, setzt das Material oder die Komponente oft kleine Spannungswellen frei. Diese Signale können zu subtil sein, um von menschlichen Bedienern wahrgenommen zu werden, aber sie können von Schallemissionssensoren erkannt werden.
Die Schallemission, oft auch als AE bezeichnet, ist eine passive Überwachungstechnologie, die auf aktive Schadensprozesse in Materialien und mechanischen Systemen "hört". Im Gegensatz zu herkömmlichen Inspektionsmethoden, bei denen die Anlagen nur in regelmäßigen Abständen überprüft werden, können Schallemissionssensoren eine kontinuierliche oder periodische Zustandsüberwachung unterstützen, während die Anlagen in Betrieb sind.
Für Branchen, die sich auf die vorausschauende Instandhaltung konzentrieren, ist AE ein wertvolles Werkzeug. Sie hilft Ingenieuren, Schäden im Frühstadium zu erkennen, ungeplante Ausfallzeiten zu reduzieren, die Sicherheit zu verbessern und Wartungsentscheidungen auf der Grundlage der tatsächlichen Betriebsbedingungen zu treffen.
1. Was ist Acoustic Emission Monitoring?

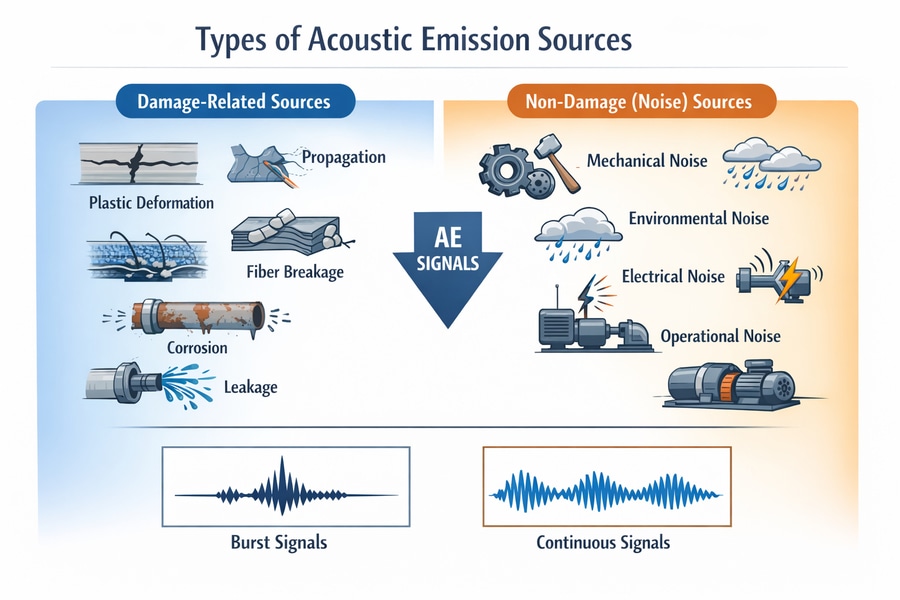

Die Schallemissionsüberwachung basiert auf einer einfachen Idee: Wenn ein Material unter Spannung, Beschädigung, Reibung, Leckage oder Risswachstum steht, kann es elastische Wellen freisetzen. Diese Wellen wandern durch die Struktur und können von AE-Sensoren, die auf der Oberfläche angebracht sind, aufgezeichnet werden.
2. Warum AE für die vorbeugende Instandhaltung nützlich ist
Vorausschauende Instandhaltung beruht auf Frühwarnung. Es geht nicht nur darum, zu wissen, wann eine Maschine bereits ausgefallen ist, sondern auch darum, zu erkennen, wann sich ein Ausfall anbahnt.
Schallemissionssensoren sind nützlich, weil sie auf aktive Schadensmechanismen ansprechen. In vielen Fällen können sie Veränderungen erkennen, bevor sie bei einer Routineinspektion sichtbar werden oder bevor sie sich deutlich in Schwingungs-, Temperatur- oder Druckdaten niederschlagen.
Zum Beispiel kann AE helfen, Folgendes zu erkennen
- Rissentstehung und Risswachstum
- Leckagen in Ventilen, Rohrleitungen und Drucksystemen
- Reibung, Stöße und Reibung in rotierenden Maschinen
- Faserbruch oder Delaminierung in Verbundwerkstoffstrukturen
- Korrosionsbedingte Aktivitäten in Tanks und Druckbehältern
- Ungewöhnlicher Spannungsabbau in Brücken, Kränen und großen Strukturen
Dadurch können Wartungsteams von der Inspektion nach festen Zeitplänen zur zustandsorientierten Entscheidungsfindung übergehen.
3. Erkennung von Schäden während des Betriebs der Ausrüstung
Einer der Hauptvorteile der Schallemissionsüberwachung ist, dass es sich um eine passive Technik handelt. Der Sensor muss keine Energie in die Struktur senden. Er lauscht nur auf Signale, die von der Anlage selbst erzeugt werden.
Dies ist besonders nützlich für große Industrieanlagen, die nur schwer, teuer oder unsicher häufig abgeschaltet werden können.
4. Anwendungen in der industriellen vorausschauenden Wartung
4.1 Druckbehälter und Lagertanks
Bei Druckgeräten können Risse, Korrosion, Verformung und Leckagen auftreten. AE-Sensoren können die Struktur während der Druckprüfung oder des Betriebs überwachen und helfen, aktive Fehlerbereiche zu identifizieren.

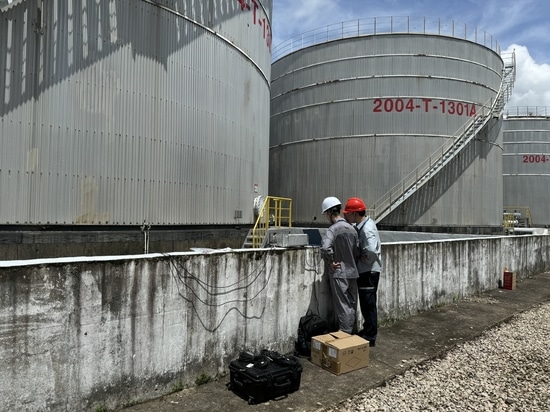

Bei Lagertanks kann AE zur Erkennung von Signalen verwendet werden, die auf Korrosionsaktivitäten oder Leckagen hinweisen. Dies unterstützt die Wartungsplanung, ohne dass sofort eine vollständige Abschaltung oder eine vollständige interne Inspektion erforderlich ist.

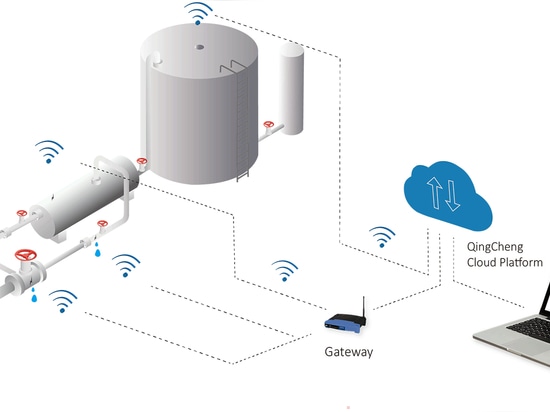

4.2 Rohrleitungen und Ventile
Lecks erzeugen akustische und Ultraschallenergie, wenn Gas oder Flüssigkeit durch eine kleine Öffnung entweicht. AE-Sensoren können diese Signale erkennen und helfen bei der Überwachung von Pipelines, Ventilen, Dampfleitungen und Druckluftsystemen.
4.3 Rotierende Maschinen
Rotierende Maschinen erzeugen oft Vibrationen und Hintergrundgeräusche, aber AE kann in bestimmten Anwendungen dennoch nützliche Informationen liefern. AE-Sensoren sind empfindlich gegenüber Reibung, Stößen, Schmierproblemen, Lagerdefekten und frühen Oberflächenschäden.
Im Vergleich zur konventionellen Schwingungsanalyse kann AE besonders hilfreich sein, wenn es darum geht, hochfrequente Ereignisse zu erkennen, die mit Schäden im Frühstadium verbunden sind.

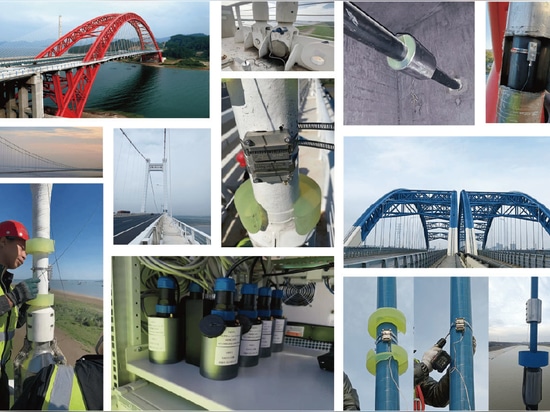

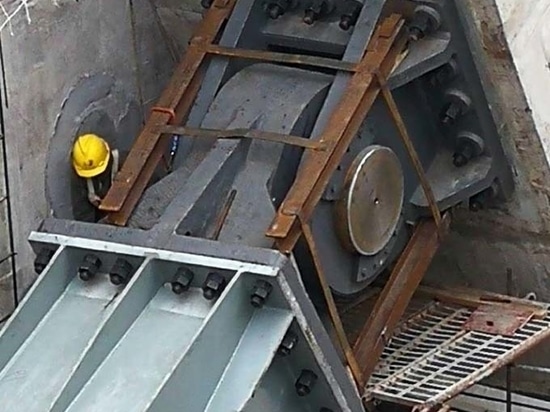

4.4 Brücken und große Bauwerke
Bei der Zustandsüberwachung von Bauwerken können AE-Sensoren eingesetzt werden, um aktives Risswachstum, Drahtbrüche, Kabelschäden oder Spannungsumlagerungen zu erkennen. Sensoranordnungen können auch helfen, die Quelle der Schallemission zu lokalisieren.
Dies ist bei Brücken, Kränen, Hebezeugen, Stahlkonstruktionen und Betoninfrastrukturen von großem Nutzen.
4.5 Verbundwerkstoffe
Verbundwerkstoffstrukturen versagen nicht immer auf dieselbe Weise wie Metalle. Zu den Schäden gehören Faserbruch, Rissbildung in der Matrix, Ablösung und Delaminierung. Diese Mechanismen erzeugen oft akustische Emissionssignale.
Die AE-Überwachung ist daher bei Windturbinenflügeln, Bauteilen für die Luft- und Raumfahrt, GFK-Tanks, Druckzylindern und anderen Verbundwerkstoffstrukturen sinnvoll.
5. AE-Sensoren, Vorverstärker und Systemauswahl
Die Leistung eines Systems zur Überwachung von Schallemissionen hängt stark von der richtigen Auswahl und Installation der Sensoren ab.
Zu den wichtigen Auswahlfaktoren gehören:
- Frequenzbereich des Sensors
- Empfindlichkeit
- Resonanz- oder Breitbandverhalten
- Betriebstemperatur
- Eingebauter oder externer Vorverstärker
- Kabellänge und Abschirmung
- Kopplung und Montageart
- Schutz vor Umwelteinflüssen
- Anzahl der Kanäle
- Signalverarbeitung und Ortungsmöglichkeiten
Ein Hochfrequenz-AE-Sensor eignet sich beispielsweise für kleine Laborproben oder die Erfassung von Signalen über kurze Entfernungen. Ein Sensor mit niedrigerer Frequenz eignet sich möglicherweise besser für große Strukturen, bei denen die Wellen stark gedämpft werden.
Bei Hochtemperaturanwendungen benötigen die Ingenieure möglicherweise Hochtemperatursensoren oder Hohlleiterstäbe, um den Sensor vor direkter Hitzeeinwirkung zu schützen.
Auch die korrekte Installation ist entscheidend. Schlechte Ankopplung, lockere Montage, elektrisches Rauschen oder ungeeignete Filterung können die Zuverlässigkeit der Überwachung erheblich beeinträchtigen.
6. Von AE-Daten zu Wartungsentscheidungen
Bei der AE-Überwachung geht es nicht nur um die Erfassung von Signalen. Der wahre Wert liegt in der Umwandlung der Daten in nützliche Wartungsentscheidungen.
Ein modernes AE-System kann Ingenieuren bei der Bewertung helfen:
- Ob die AE-Aktivität zunimmt
- Ob die Quelle stabil ist oder zunimmt
- Wo sich die Aktivität befindet
- Ob das Signalmuster einer Leckage, einem Riss, einer Reibung oder einem Stoß entspricht
- Ob die Anlage weiter betrieben, inspiziert oder stillgelegt werden sollte
Bei mehrkanaligen Systemen können Algorithmen zur Quellenortung abschätzen, woher die AE-Aktivität kommt. Mit der Wellenformanalyse und der KI-gestützten Signalklassifizierung ist es möglich, nützliche AE-Ereignisse besser vom Hintergrundrauschen zu trennen.
Dies unterstützt einen zuverlässigeren Arbeitsablauf für die vorausschauende Wartung.
7. Vorteile für das industrielle Asset Management
Schallemissionssensoren können die vorausschauende Instandhaltung auf mehrere praktische Arten verbessern:
Erstens können sie frühzeitig vor aktiven Schäden warnen. Dadurch haben die Wartungsteams mehr Zeit zu reagieren, bevor es zu einem Ausfall kommt.
Zweitens ermöglichen sie die Überwachung während des Betriebs. Dies reduziert unnötige Abschaltungen und hilft, Schäden zu erfassen, die erst unter echter Belastung oder Druck auftreten.
Drittens helfen sie bei der Priorisierung von Inspektionsbereichen. Anstatt ein ganzes großes Bauwerk blind zu inspizieren, können sich die Ingenieure auf die Bereiche mit abnormaler AE-Aktivität konzentrieren.
Viertens können AE-Daten mit anderen Zustandsüberwachungsmethoden integriert werden. In Kombination mit Schwingungs-, Temperatur-, Druck-, Dehnungs- oder Prozessdaten können Schallemissionen einen umfassenderen Überblick über den Zustand der Anlage geben.
Schließlich kann die AE-Überwachung die Sicherheit verbessern. Bei kritischen Anlagen wie Druckbehältern, Pipelines, Brücken, Hebezeugen und Hochtemperatursystemen ist eine frühzeitige Erkennung aktiver Schäden unerlässlich.
8. Akustische Emission ist keine alleinige Lösung
Obwohl die Schallemissionsmessung sehr leistungsfähig ist, sollte sie richtig angewendet werden. Sie ist empfindlich gegenüber aktiven Schäden, kann aber inaktive Defekte, die keine Energie freisetzen, nicht erkennen. Hintergrundgeräusche, Installationsqualität, Materialtyp, Geometrie und Betriebsbedingungen können die Ergebnisse ebenfalls beeinflussen.
Aus diesem Grund sollte die AE-Überwachung von Ingenieuren konzipiert werden, die sowohl die Anwendung als auch die Signaleigenschaften kennen. Sie ist oft am effektivsten, wenn sie zusammen mit anderen ZfP- und Zustandsüberwachungstechnologien eingesetzt wird.
Das Ziel besteht nicht darin, jede Prüfmethode zu ersetzen. Das Ziel besteht darin, die Instandhaltung intelligenter, früher und gezielter zu gestalten.
9. Fazit
Die vorausschauende Instandhaltung wird immer wichtiger, da die Industrie nach Möglichkeiten sucht, Ausfallzeiten zu reduzieren, die Sicherheit zu verbessern und die Lebensdauer von Anlagen zu verlängern. Schallemissionssensoren bieten eine wertvolle Möglichkeit, aktive Schadensprozesse in Echtzeit oder während kontrollierter Tests zu erkennen.
Durch das Abhören von Spannungswellen, die durch Risse, Lecks, Reibung, Stöße und Materialschäden erzeugt werden, hilft die AE-Überwachung den Ingenieuren zu verstehen, was im Inneren von Industrieanlagen passiert, bevor ein Ausfall kritisch wird.
Bei Druckgeräten, Rohrleitungen, Ventilen, rotierenden Maschinen, Brücken, Tanks und Verbundwerkstoffstrukturen kann die Schallemission ein leistungsfähiges Werkzeug in einer modernen, vorausschauenden Wartungsstrategie sein.
In Kombination mit den richtigen Sensoren, Vorverstärkern, Erfassungssystemen und Signalanalysemethoden hilft die AE-Technologie, verborgene Schadenssignale in umsetzbare Wartungsentscheidungen zu verwandeln.
