So wählen Sie eine Wärmebildkamera für die Leiterplatten-, Elektronik- und Präzisionsprüfung aus

{{{sourceTextContent.subTitle}}}

Die Auswahl einer Wärmebildkamera für die Leiterplattenprüfung unterscheidet sich von der Auswahl einer Kamera für Motoren, Schaltschränke oder Gebäudeinspektionen. Ihre Zielobjekte sind kleiner. Ihr Arbeitsabstand ist kürzer. Ein Temperaturanstieg von wenigen Grad an einem Regler, einem MOSFET, einem Stecker

{{{sourceTextContent.description}}}

Die Auswahl einer Wärmebildkamera für die Leiterplattenprüfung unterscheidet sich von der Auswahl einer Kamera für Motoren, Schaltschränke oder Gebäudeinspektionen. Ihre Zielobjekte sind kleiner. Ihr Arbeitsabstand ist kürzer. Ein Temperaturanstieg von nur wenigen Grad an einem Regler, einem MOSFET, einem Steckverbinder oder einer Batteriemanagementplatine kann Ihnen mehr Aufschluss geben als ein thermischer Scan der gesamten Leiterplatte.

Kurze Antwort: Wählen Sie für Leiterplatten- und Elektronikarbeiten eine Wärmebildkamera, die auf Ihren tatsächlichen Arbeitsabstand fokussieren kann, Ihre kleinsten Bauteile auflöst, geringfügige Temperaturunterschiede erkennt und radiometrische Daten zur späteren Auswertung speichert. Für Reparaturen und das Inbetriebnehmen von Leiterplatten ist eine Auflösung von 640×512 ein guter Ausgangspunkt. Für Forschungszwecke oder kommerzielle Mikroelektronik-Tests sollten Sie sich für eine Auflösung von 1280×1024 entscheiden, wenn Details auf Pixelebene und wiederholbare Berichte erforderlich sind. Wenn Sie kleine Bauteile aus nächster Nähe prüfen, vergewissern Sie sich vor dem Kauf, dass Makroobjektive unterstützt werden.

Nutzen Sie diese Tabelle, um Ihre Auswahl einzugrenzen, bevor Sie Produktseiten vergleichen.

Anwendungsfall Praktischer Ausgangspunkt Was Sie zuerst prüfen sollten
Leiterplattenreparatur und Suche nach heißen Bauteilen 320×240 bis 640×512 Nahfokus, Makroobjektiv, manueller Fokus
Elektronik-F&E und Inbetriebnahme von Leiterplatten 640×512 IFOV, NETD, radiometrische Bilder, Trenddaten
Labortests und Produktvalidierung 640×512 bis 1280×1024 Wiederholbare Einrichtung, PC-Analysesoftware, Berichtsausgabe
Prüfung kommerzieller Mikroelektronik 1280×1024 Hohe räumliche Auflösung, Objektivoptionen, Rückverfolgbarkeit der Daten
Elektronik von Batteriemodulen oder Leistungsplatinen 640×512 oder höher Temperaturbereich, Flächenmessung, Temperaturtrends
Eine allgemeine industrielle Hand-Wärmebildkamera kann für viele Inspektionen nützlich sein, doch bei der Leiterplattenprüfung werden höhere Anforderungen an die Kamera gestellt. Sie fragen nicht nur: „Ist etwas heiß?“, sondern auch, welches Bauteil heiß ist, wie schnell es sich erwärmt, ob sich das Muster wiederholt und ob die Daten einen Laborbericht oder eine Konstruktionsentscheidung untermauern können.

Dieser Leitfaden führt Sie durch die Auswahlkriterien für Leiterplattenkomponenten, Elektroniklabore, Forschungsaufgaben und präzise Temperaturmessungen.

Wärmebildkamera Leiterplatte
Was zeichnet eine Wärmebildkamera für die Leiterplattenprüfung aus?
Die Leiterplattenprüfung stellt andere Anforderungen an eine Wärmebildkamera als die Inspektion von Motoren, Sammelschienen oder Ofenwänden. Leiterplattenziele können extrem klein sein, darunter 0402-Bauteile, Leistungs-ICs, SMD-Sicherungen und schmale Leiterbahnen. Die Kamera benötigt daher eine ausreichende räumliche Auflösung, Nahfokussierfähigkeit und thermische Empfindlichkeit, um subtile Temperaturunterschiede bei kurzen Arbeitsabständen zu erkennen.

Bei der Leiterplatten- und Elektronikprüfung hilft die Wärmebildtechnik Ingenieuren dabei, Bauteiltemperaturen zu überwachen, abnormale Erwärmungen zu erkennen und Wärmeverluste zu bewerten, ohne die Leiterplatte zu berühren. In der Elektronik zeigen sich die Vorteile der Wärmebildtechnik in der Regel auf vier Arten:

Erkennen abnormal heißer Bauteile: Sie können einen kurzgeschlossenen Kondensator, einen überlasteten Regler oder einen Steckverbinder mit hohem Kontaktwiderstand erkennen.
Vergleich von Leiterplattenrevisionen: Sie können erkennen, ob eine Layoutänderung die Wärmeverteilung verbessert oder eine neue Heißzone erzeugt.
Überprüfung von Auslegungsgrenzen: Sie können die Bauteiltemperatur während Belastungsschritten, beim Hochfahren, beim Laden oder bei Gehäusetests überprüfen.
Dokumentation von Testergebnissen: Sie können Bilder, Videos, Messbereiche und Berichte für spätere Vergleiche speichern.
Ein Wärmebild mag überzeugend aussehen, liefert jedoch möglicherweise unzuverlässige Messwerte, wenn der Fokus nicht stimmt, die Emissionsgrad-Einstellung falsch ist oder das Zielobjekt zu wenige Pixel abdeckt. Bei der Inspektion von Leiterplatten und Elektronik sollte eine Wärmebildkamera als Messinstrument und nicht nur als Visualisierungstool betrachtet werden.

Die technischen Daten, die Ihre Wahl beeinflussen
Auflösung und IFOV
Die Auflösung gibt an, wie viele Wärmebilderpixel die Kamera erfasst. Das IFOV gibt an, wie großen Bereich jedes Pixel bei einer bestimmten Entfernung abdeckt. Bei der Arbeit mit Leiterplatten ist das IFOV oft ein wichtigeres Kaufkriterium.

Klären Sie zunächst Folgendes: Was ist die kleinste Komponente oder der kleinste Hotspot, den Sie messen müssen, und wie weit wird die Kamera von der Leiterplatte entfernt sein?

Eine nützliche Faustregel lautet: Das Messobjekt sollte sich über mehrere Pixel erstrecken. Wenn ein Hotspot nur ein Pixel abdeckt, sehen Sie zwar einen farbigen Punkt, doch der Temperaturmesswert kann ungenau sein. Für wiederholbare Messungen sollte das Messobjekt genügend Pixel abdecken, um zuverlässige Temperaturmesswerte zu erhalten.

Hier ist ein praktischer Leitfaden zum Lesen der technischen Daten:

Höhere Auflösung: Hilft, wenn Sie viele Bauteile gleichzeitig sehen oder die Wärmeverteilung auf einer Leiterplatte vergleichen müssen.
Geringeres IFOV: Hilft, wenn ein Bauteil aus einer festen Entfernung gemessen werden muss.
Bilddetail: Hängt von der Detektorauflösung sowie der Objektivoptik ab, nicht vom digitalen Zoom.
Der Digitalzoom kann ein Bild näher erscheinen lassen. Er liefert jedoch keine echten Messinformationen. Wenn es darum geht, einen winzigen Regler oder Widerstand zu messen, sollten Sie Auflösung, IFOV, Objektiv und Fokus prüfen, bevor Sie sich mit dem Zoom befassen.

Nahfokus und Makroobjektive
Der Nahfokus ist entscheidend für die Leiterplattenprüfung. Wenn die Kamera nicht auf den erforderlichen Arbeitsabstand fokussieren kann, wirkt das Wärmebild unscharf und Bauteildetails lassen sich nur schwer unterscheiden.

In vielen Elektronikwerkstätten wird die Kamera in einem Abstand von 10–50 cm zur Leiterplatte positioniert. Ein Standard-Industrieobjektiv ist möglicherweise eher für Schalttafeln, Maschinen und Gebäudeoberflächen ausgelegt als für Leiterplatten mit dicht bestückten Bauteilen. Deshalb kann die Unterstützung durch ein Makroobjektiv von großem Wert sein.

Wählen Sie ein Makroobjektiv, wenn:

Sie kleine SMD-Bauteile, IC-Gehäuse, Lötstellen oder schmale Leiterbahnen prüfen müssen.
Sie nahe beieinander liegende Wärmequellen auf einer dicht bestückten Leiterplatte voneinander unterscheiden müssen.
Sie im Bereich Reparatur, Fehleranalyse, Prototypenentwicklung oder Diagnose auf Bauteilebene arbeiten.
Sie wiederholbare Bilder aus einer festen Laboraufstellung benötigen.
Bei der Inspektion größerer Objekte wie Leistungsmodule, Steckverbinderblöcke, Sammelschienen, Oberflächen von Akkupacks oder Gehäuse benötigen Sie möglicherweise kein Makroobjektiv. In diesen Fällen kann ein Standardobjektiv mit guter Auflösung und manuellem Fokus ausreichen.

NETD und geringer thermischer Kontrast
Der NETD-Wert misst den kleinsten Temperaturunterschied, den eine Wärmebildkamera vom thermischen Rauschen unterscheiden kann. Ein niedrigerer NETD-Wert ist hilfreich, wenn das Wärmebild nur schwach ausgeprägt ist.

Bei der Arbeit an Leiterplatten zeigt sich nicht jeder relevante Fehler als heller Hotspot. Eine Designänderung kann die Temperatur eines Bauteils um 1 bis 2 ℃ senken. Ein Steckverbinder mit erhöhtem Kontaktwiderstand kann sich unter Last allmählich erwärmen. Eine Platine in einem Gehäuse kann ein breites, kontrastarmeres Wärmemuster aufweisen.

Eine praktische Richtlinie:

<35 mK: Gut geeignet für professionelle Elektronikdiagnostik und Laborvalidierung.
<25 mK: Besser geeignet für geringe thermische Kontraste, anspruchsvolle Forschung und Entwicklung sowie Forschungsaufgaben.
Höherer NETD-Wert: Gut geeignet für offensichtliche Überhitzungen, jedoch weniger hilfreich bei frühen Temperaturunterschieden.
Der NETD-Wert ersetzt nicht die Genauigkeit. Er hilft der Kamera, kleine Temperaturunterschiede im Bild zu erkennen. Genaue Temperaturmesswerte hängen weiterhin von Fokus, Emissionsgrad, reflektierter Temperatur, Zielgröße und Kalibrierung ab.

Temperaturbereich und Genauigkeit
Die meisten Prüfungen von Leiterplatten und Elektronik finden in einem moderaten Temperaturbereich statt. Viele Bauteile werden unter 150 ℃ geprüft, während bei Leistungselektronik, Heizelementen und Belastungstests höhere Temperaturen auftreten können.

Kaufen Sie nicht nur nach der höchstmöglichen Temperatur. Kaufen Sie entsprechend Ihrem tatsächlichen Prüfbereich:

Elektronikprüfungen bei niedrigen bis moderaten Temperaturen: -20 ℃ bis 150 ℃ reichen oft aus.
Leistungselektronik, beheizte Gehäuse und größere Module: Bis zu 650 ℃ bieten mehr Spielraum.
Hochtemperaturprozesse oder Materialforschung: Hier sind möglicherweise erweiterte Messbereiche und Filter erforderlich.
Die Genauigkeit wird in der Regel mit ±2 °C oder ±2 % des Messwerts angegeben. Für Elektronikteams kann die relative Temperaturänderung ebenso nützlich sein wie die absolute Temperatur. Wenn durch eine Leiterplattenrevision die Temperatur eines Bauteils unter derselben Testaufstellung von 92 ℃ auf 78 ℃ sinkt, ist der Vergleich auch dann aussagekräftig, wenn die absolute Temperatur mit Unsicherheiten behaftet ist.

Entscheidend ist, die Aufstellung konsistent zu halten: gleicher Abstand, gleicher Winkel, gleiche Emissionsgrad-Einstellung, gleiche Belastung, gleicher Luftstrom und gleicher Messbereich.

Emissionsgrad und reflektierende Oberflächen
Bei der Leiterplattenprüfung kommen oft verschiedene Materialien zum Einsatz. FR-4, matte Gehäuse, Lötmaske, Kupfer, Lot, Metallabschirmungen und glänzende Beschichtungen können alle sehr unterschiedliche Infrarot-Emissionsgrade aufweisen.

Metall mit niedrigem Emissionsgrad kann Wärme von Lichtquellen, Händen, Werkzeugen oder dem Raum reflektieren. Dadurch kann ein Metallpad oder eine Abschirmung heißer oder kälter erscheinen, als es tatsächlich ist. Dies ist eine der einfachsten Möglichkeiten, einen glaubwürdigen, aber falschen Temperaturmesswert zu erhalten.

Für die folgenden Schritte gilt:

Stellen Sie den Emissionsgrad entsprechend dem zu messenden Material ein.
Vergleichen Sie ähnliche Oberflächen, anstatt blankes Kupfer und beschichtete Gehäuse zu vermischen.
Verwenden Sie mattes Klebeband oder Beschichtungen mit hohem Emissionsgrad für Messpunkte, sofern es der Prozess zulässt.
Vermeiden Sie steile Betrachtungswinkel, da dadurch Reflexionen zunehmen.
Halten Sie den Aufbau in Ihren Laboraufzeichnungen oder Berichten fest.
Zur Fehlersuche mag das Muster ausreichen. Für die Produktvalidierung ist die Messdisziplin jedoch wichtiger.

Radiometrische Daten, PC-Software und Berichte
Bei Leiterplatten- und Laborarbeiten ist die Datei genauso wichtig wie das Live-Bild. Radiometrische Bilder und – bei kompatiblen Modellen – radiometrische Infrarot-Videodateien speichern Temperaturdaten zur späteren Überprüfung. Ein normaler Screenshot oder ein Standard-MP4-Video sollte als visuelle Dokumentation betrachtet werden, nicht als Quelle für eine spätere Temperaturanalyse.

PC-Software wird wichtig, wenn Sie Folgendes tun müssen:

Bereiche um Bauteile oder Leiterplattenbereiche einzeichnen.
Temperaturkurven im Zeitverlauf vergleichen.
Original-Temperaturdaten exportieren.
Berichte für interne Überprüfungen, Lieferanten oder Kunden erstellen.
die gleichen Daten nach einer Designänderung erneut überprüfen.
Der TI Studio PC Client von Raythink unterstützt Online- und Offline-Analysen, Messwerkzeuge für Punkte, Linien, Kreise, Rechtecke und Polygone, Flächenabschirmung, Trendkurven, den Export der ursprünglichen Temperaturdaten, benutzerdefinierte Berichtsvorlagen sowie historische Alarmaufzeichnungen. Dies passt gut zu Laborabläufen, bei denen es nicht nur darum geht, wie die Leiterplatte aussah, sondern auch darum, wie sich das thermische Verhalten im Laufe der Zeit verändert hat.

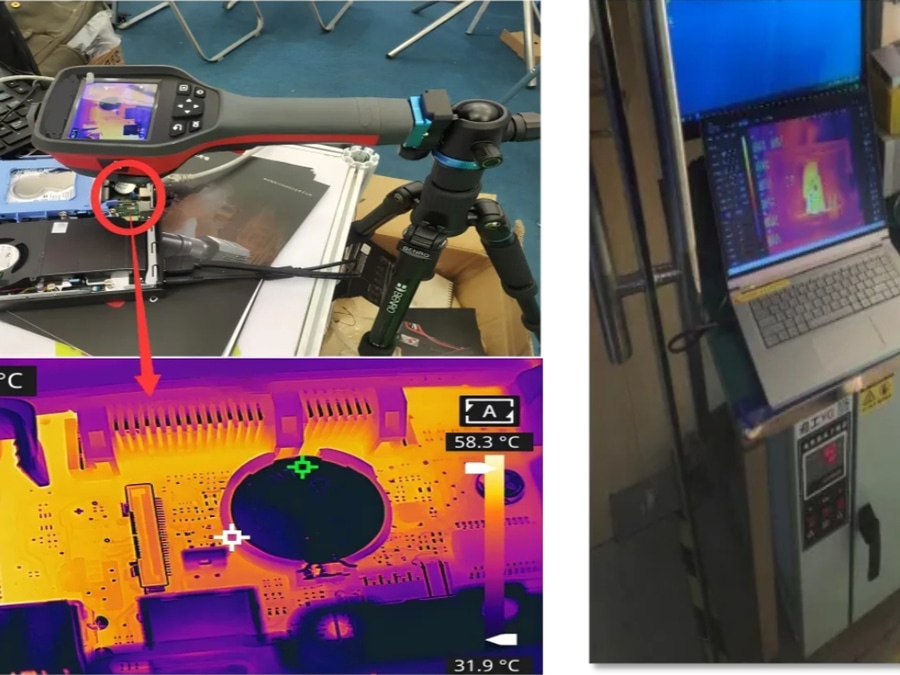

Einsatz einer Wärmebildkamera zur Fehlererkennung und -lokalisierung auf Leiterplatten
Temperaturmessung auf Leiterplatten
So passen Sie die Kamera an reale Elektronik-Arbeitsabläufe an
Die beste Wahl wird deutlicher, wenn Sie die Kamera auf den Arbeitstisch abstimmen und nicht auf ein Datenblatt.

Inbetriebnahme der Leiterplatte und Fehlerbehebung bei Prototypen
Beim ersten Einschalten müssen Sie unerwartete Erwärmungen schnell erkennen. Eine Kamera mit manuellem Fokus, guter Detailwiedergabe im Nahbereich und integrierten Messfunktionen hilft Ihnen dabei, Regler, Treiber, Steckverbinder und Strompfade zu vergleichen, während die Platine aktiv ist.

Für diesen Arbeitsablauf sollten Sie Folgendes priorisieren:

Nahfokus oder Makro-Unterstützung.
Eine Auflösung von 640×512, wenn die Platine dicht bestückt ist.
Radiometrische Bilder zur späteren Auswertung.
Bereichsmessung für bekannte risikoreiche Bauteile.
Das Ziel besteht nicht nur darin, den heißesten Bereich zu finden, sondern auch zu verstehen, ob das Wärmebild Ihren Designvorstellungen entspricht.

Reparatur und Fehleranalyse
Reparaturteams suchen häufig nach Bauteilen, die sich im Vergleich zum Rest der Platine ungewöhnlich stark erwärmen. Dies kann ein kurzgeschlossener Kondensator, ein beschädigter IC, ein Stromverlust oder ein Fehler am Steckverbinder sein.

Hier rücken Makro- und Fokussteuerung auf der Prioritätenliste nach oben. Eine kostengünstigere Kamera mit schwacher Nahfokussierung mag für große Module geeignet sein, lässt jedoch die Details auf Bauteilebene außer Acht, die eine schnellere Reparatur ermöglichen. Verwenden Sie nach Möglichkeit eine stabile Halterung. Selbst eine gute Kamera verliert an Wert, wenn jedes Bild aus einer anderen Entfernung und einem anderen Winkel aufgenommen wird.

Wenn Ihre Hauptaufgabe die Fehlerbehebung auf Leiterplattenebene ist, finden Sie in Raythinks Leitfaden zur Verwendung einer Wärmebildkamera für die Elektronikreparatur weitere Anwendungsfälle für Reparatur und Nacharbeit.

Laborvalidierung und Forschung
Laborteams benötigen reproduzierbare Daten. Sie vergleichen möglicherweise Leiterplattenrevisionen, Lastbedingungen, Firmware-Einstellungen, Gehäusedesigns oder Kühlkörpermaterialien.

Für den Laboreinsatz sollten Sie auf Folgendes achten:

Niedriger NETD-Wert für subtile Veränderungen.
Radiometrische Videoaufnahmen für Start- und Lastschritt-Tests.
PC-Analyse und Export von Temperaturdaten.
Benutzerdefinierte Berichtsvorlagen.
Ausreichende Auflösung, um jeden Bereich zu messen, ohne benachbarte Wärmequellen zu vermischen.
Wenn Sie interne Testberichte veröffentlichen, sollten Sie den Messaufbau im Bericht sichtbar machen: Zielabstand, Emissivität, Umgebungsbedingungen, Lastprofil und Messbereiche.

Elektronikfertigung und Produkttests
In der Elektronikfertigung und bei Produkttests müssen Ingenieure unter Umständen kleine Bauteile erkennen und wiederholbare Temperaturmessungen erzielen. Eine hochauflösende Wärmebildkamera in Kombination mit einem geeigneten Objektiv und einem geeigneten Arbeitsabstand kann dabei helfen, die Temperaturverteilung auf Leiterplatten, Prototypenbaugruppen und kompakten Elektronikmodulen zu bewerten.

Eine höhere Detektorauflösung allein garantiert keine genauen Messungen. Reflektierende Oberflächen, falsche Emissionsgrad-Einstellungen, unerwünschte Reflexionen und eine schlechte Fokussierung können zu Messfehlern führen. Der praktische Nutzen einer höheren Auflösung hängt vom Objektiv, dem Sichtfeld, dem Arbeitsabstand, dem Oberflächenemissionsgrad, der Kalibrierung und den für den Test verwendeten Analyseeinstellungen ab.

Elektronik und Leistungsplatinen von Batteriemodulen
Batteriesysteme fügen eine weitere Ebene hinzu: Wärme kann von Zellen, Leistungselektronik, Steckverbindern, Ausgleichsschaltungen oder der Gehäusekonstruktion ausgehen. Eine Handkamera ist bei der Laborauswertung und Fehlerbehebung nützlich. Stationäre Systeme eignen sich möglicherweise besser für die kontinuierliche Produktionsüberwachung, wenn derselbe batteriebezogene Prozess wiederholte Positionierungen, Alarme und Langzeitaufzeichnungen erfordert.

Bei der Batterieelektronik sollten Sie den Temperaturbereich, die Bereichsmessung, die Trendaufzeichnung und den sicheren Arbeitsabstand priorisieren. Wenn Sie kontinuierliche Alarme benötigen, sollten Sie prüfen, ob eine stationäre Wärmebildkamera oder eine Plattformsoftware Teil des Projekts sein sollte.

Einen tieferen Einblick in reale Prüfsszenarien für Leiterplatten finden Sie im Leitfaden von Raythink zu Wärmebildanwendungen für Leiterplatten.

Raythink-Produktbeispiele für die Leiterplatten- und Elektronikprüfung
Verwenden Sie diese Beispiele als Orientierungshilfe und nicht als allgemeingültige Rangliste. Die richtige Wahl hängt von Ihrem kleinsten Zielobjekt, dem Arbeitsabstand, den Anforderungen an die Berichterstellung und Ihrem Budget ab.

Produktbeispiel Optimale Eignung – Wichtigste Merkmale
RM620 Schaltungsdesign und allgemeine Elektronikdiagnostik 640×512, <35 mK, 0,63 mrad IFOV, manueller Fokus,
PC-/Mobil-Software
RT400 Fachliche Analyse und gemischte Labor-/Feldarbeit 480×360, 960×720 Superauflösung, <35 mK, Trendanalyse,
PDF-Berichte
RS600 Kleine Bauteile und hochdetaillierte Diagnose 640×512, 1280×1024 Superauflösung, <25 mK,
Makroobjektiv-Unterstützung
RS1280 Forschung und kommerzielle Mikroelektronik – Detailaufnahmen 1280×1024, 2560×2048 Superauflösung, <25 mK,
0,34 mrad Standard-IFOV
Die Hand-Wärmebildkamera RM620 ist ein praktischer Einstieg, wenn es um den Entwurf elektronischer Schaltungen, allgemeine Elektronikdiagnostik und die Prüfung von Stromversorgungsplatinen geht. Mit ihrem 640×512-Detektor, einer Empfindlichkeit von <35 mK, einem IFOV von 0,63 mrad und der Unterstützung für PC- und Mobilsoftware ist sie leistungsfähiger als eine einfache Screening-Kamera für dicht bestückte Leiterplatten.

Entscheiden Sie sich für die RM620, wenn Sie eine professionelle Handkamera für die Überprüfung von Schaltungsentwürfen und den Wärmevergleich auf Leiterplattenebene benötigen. Verzichten Sie darauf, wenn Ihre Hauptaufgabe in der Fehlersuche bei winzigen SMD-Bauteilen besteht, die eine bestätigte Makroobjektivunterstützung erfordert.

Die Wärmebildkamera RT400 Expert eignet sich für Teams, die mehr integrierte Analysefunktionen, Trendanalysen und Berichtsausgabe benötigen. Sie verfügt über eine Auflösung von 480 × 360 mit einer Superauflösung von 960 × 720, einem NETD von <35 mK, optionalen Weitwinkel-/Tele-/Super-Tele-Objektiven, bis zu 15 beweglichen Punkten/Linien/Bereichen, Trendanalysen, radiometrischen Videos, PDF-Berichtsausgabe sowie Unterstützung für die Bearbeitung am PC und Vorlagen.

Entscheiden Sie sich für die RT400, wenn die Kamera zwischen Labordiagnostik, elektrischer Forschung und Entwicklung, Routineprüfungen und berichtsintensiven Arbeitsabläufen eingesetzt wird.

RM620 Hand-Wärmebildkamera, Hand-Wärmebildgerät
RM620 Hand-Wärmebildkamera
RT400 Expert-Wärmebildkamera, professionelle Wärmebildkamera
RT400 Expert-Wärmebildkamera
Die RS600-Flaggschiff-Wärmebildkamera ist die Handheld-Option von Raythink für Anwendungen, bei denen Makro-Fähigkeiten für Arbeiten an Leiterplatten mit kleinen Zielobjekten erforderlich sind. Sie verfügt über eine Auflösung von 640×512, eine Superauflösung von 1280×1024, einen NETD-Wert von <25 mK, eine Auswahl an optionalen Objektiven, bis zu 25 bewegliche Messobjekte, Trendanalyse, radiometrisches Video, PDF-Berichte sowie PC- und Mobilsoftware.

Entscheiden Sie sich für die RS600, wenn Sie Makro-Fähigkeit, hohe Empfindlichkeit und ausreichende Detailgenauigkeit für kleine Bauteile, anspruchsvolle Laborarbeiten oder die Fehleranalyse in der Elektronik benötigen.

Die RS1280-Flaggschiff-Wärmebildkamera ist die Option mit hoher Pixelanzahl für Forschungs- und Mikroelektronikaufgaben. Auf ihrer offiziellen Seite werden eine Auflösung von 1280×1024, eine Superauflösung von 2560×2048, ein NETD von <25 mK, ein IFOV von 0,34 mrad mit dem Standardobjektiv und eine minimale Aufnahmedistanz von bis zu 0,2 m mit dem Weitwinkelobjektiv angegeben. Außerdem unterstützt sie bis zu 35 Messpunkte/Linien/Bereiche, Trendanalysen, radiometrische Videos, PDF-Berichte sowie PC- und Mobilsoftware.

Entscheiden Sie sich für die RS1280, wenn Ihre Arbeit höchste räumliche Detailgenauigkeit, Bilddichte auf Forschungsniveau oder wiederholte Analysen an kleinen elektronischen Baugruppen erfordert. Wenn Ihr Hauptanliegen die Inspektion von Bauteilen aus sehr geringer Entfernung ist, überprüfen Sie vor dem Kauf die Objektiv- und Halterungskonfiguration im Hinblick auf Ihre Zielgröße.

RS600 Flaggschiff-Wärmebildkamera, professionelle Wärmebildkamera
RS600 Flaggschiff-Wärmebildkamera
RS1280 Flaggschiff-Wärmebildkamera, professionelle Wärmebildkamera
RS1280 Flaggschiff-Wärmebildkamera
Checkliste vor dem Kauf
Verwenden Sie diese Checkliste, bevor Sie sich für eine Wärmebildkamera für Leiterplatten entscheiden. So stellen Sie sicher, dass Ihre Entscheidung auf Ihrem tatsächlichen Testaufbau basiert.

Ich kenne die kleinste Komponente oder den kleinsten Heißbereich, den ich messen muss.
Ich kenne den Arbeitsabstand zwischen Kamera und Leiterplatte auf dem Prüfstand.
Ich habe überprüft, ob das Messobjekt genügend Pixel für die Messung abdeckt, nicht nur für die Erkennung.
Ich habe mich vergewissert, dass die Kamera über Nahfokus oder Makroobjektiv-Unterstützung verfügt, um kleine SMD-Bauteile zu prüfen.
Ich habe den NETD-Wert für kontrastarme Wärmequellen überprüft, nicht nur die Auflösung.
Ich habe mich vergewissert, dass der Temperaturbereich meine Tests an Leiterplatten, Modulen oder Leistungselektronik abdeckt.
Ich kann den Emissionsgrad einstellen und die Einstellung in meinem Bericht festhalten.
Ich habe einen Plan für glänzendes Kupfer, Lötstellen, Abschirmungen und reflektierende Gehäuse.
Ich kann radiometrische Bilder oder Videos zur späteren Überprüfung speichern.
Ich kann Messbereiche um Bauteile oder Leiterplattenbereiche herum zeichnen.
Ich kann Daten exportieren oder Berichte erstellen, falls eine Labordokumentation erforderlich ist.
Ich habe die Optionen für Stative oder Halterungen für wiederholbare Bildaufnahmen geprüft.
Ich weiß, ob das Projekt eine handgeführte Inspektion, eine stationäre Überwachung oder beides erfordert.
Zwei Aspekte verdienen besondere Aufmerksamkeit: Makrofähigkeit und Daten-Workflow. Viele Kameras können eine heiße Leiterplatte anzeigen. Weniger Kameras sind in der Lage, winzige Bauteile bei einem festen Arbeitsabstand voneinander zu unterscheiden und anschließend Daten zu liefern, die Ihr Team noch Wochen später auswerten kann.

Fazit
Die Wahl der richtigen Wärmebildkamera für die Leiterplattenprüfung hängt in erster Linie von Ihrer Zielgröße, dem Arbeitsabstand und Ihren Dokumentationsanforderungen ab. Die Auflösung ist hilfreich, stellt jedoch nur einen Aspekt der Auswahl dar. Nahfokus, Makroobjektivunterstützung, NETD, Emissionsgradsteuerung, radiometrische Dateien, Bereichsmessung und PC-Berichterstellung – all diese Faktoren beeinflussen, ob die Kamera Ihnen nützliche technische Daten liefert.

Bei Reparaturen und der Inbetriebnahme von Leiterplatten sollten Sie den Fokus auf Schärfe im Nahbereich und Makro-Fähigkeiten legen. Für die Laborvalidierung sollten Sie radiometrische Videos, Trendkurven und wiederholbare Berichte hinzufügen. Für die Forschung und kommerzielle Mikroelektronik-Prüfungen können Modelle mit hoher Pixelanzahl die zusätzlichen räumlichen Details liefern, die Ihre Arbeit erfordert.

Wenn Sie Raythink-Handthermokameras für Leiterplatten, Elektronik-F&E oder die Messung kleiner Ziele vergleichen möchten, wenden Sie sich bitte an Raythink und geben Sie dabei Ihre Zielgröße, den Arbeitsabstand und Ihre Anforderungen an die Berichterstellung an.

FAQ
Benötige ich ein Makroobjektiv für die Leiterplattenprüfung?
Sie benötigen ein Makroobjektiv, wenn Ihr Zielobjekt ein kleines Bauteil, eine Lötstelle, eine Leiterbahn oder ein dicht bestückter Leiterplattenbereich ist, den ein Standardobjektiv nicht klar abbilden kann. Die Makrofunktion hilft der Kamera, näher zu fokussieren und aus kurzer Entfernung mehr nützliche Details zu erfassen. Wenn Sie größere Leistungsmodule, Steckverbinder, Gehäuse oder Oberflächen von Akkupacks prüfen, kann ein Standardobjektiv mit gutem manuellem Fokus ausreichend sein.

Reicht eine Auflösung von 640×512 für die Elektronikforschung und -entwicklung aus?
640×512 reicht für viele Aufgaben in der Elektronikforschung und -entwicklung aus, insbesondere für das Inbetriebnehmen von Leiterplatten, die Inspektion von Leistungsplatinen, die Erwärmung von Steckverbindern und den Vergleich von Bauteilen. Es wird jedoch zu einer Einschränkung, wenn das Zielobjekt sehr klein ist, die Leiterplatte dicht bestückt ist oder der Test feine räumliche Details über viele Bauteile hinweg erfordert. In diesen Fällen kann eine Kamera mit einer Auflösung von 1280×1024 das Rätselraten verringern und die Wiederholbarkeit verbessern.

Wie messe ich glänzendes Lot, Kupfer oder Metallabschirmungen?
Messen Sie glänzende Oberflächen sorgfältig, da sie Infrarotstrahlung aus dem Raum, von Ihrer Hand, von Lichtquellen oder von nahegelegenen heißen Bauteilen reflektieren können. Stellen Sie den Emissionsgrad für das Material ein, vermeiden Sie steile Betrachtungswinkel und vergleichen Sie nach Möglichkeit ähnliche Oberflächen. Zur Validierung im Labor verwenden viele Teams mattes Klebeband oder eine Beschichtung mit hohem Emissionsgrad an definierten Testpunkten, sofern der Prozess dies zulässt. Halten Sie die Methode stets im Bericht fest.

Sollte ich für die Elektronikfertigung eine handgeführte oder eine fest installierte Wärmebildkamera verwenden?
Verwenden Sie eine Hand-Wärmebildkamera für Entwicklung, Fehleranalyse, Stichproben, Audits und flexible Laborarbeiten. Setzen Sie eine fest installierte Wärmebildkamera ein, wenn der Prozess eine kontinuierliche Überwachung, wiederholte Positionierung, automatische Alarme oder die Integration in Produktionsanlagen erfordert. Viele Teams nutzen beides: Handkameras für technische Untersuchungen und fest installierte Systeme zur Linienüberwachung, sobald das thermische Risiko bekannt ist.
