Technische Daten von Wärmebildkameras: Was Sie vor dem Kauf beachten sollten

{{{sourceTextContent.subTitle}}}

Die richtige Wärmebildkamera ist nicht unbedingt das Modell mit den höchsten technischen Daten im Datenblatt. Es ist das Modell, dessen Auflösung, Objektiv, Empfindlichkeit, Messbereich und Berichtsablauf am besten zu Ihren Inspektionsanforderungen passen.

{{{sourceTextContent.description}}}

Die richtige Wärmebildkamera ist nicht unbedingt das Modell mit den höchsten technischen Daten im Datenblatt. Es ist das Modell, dessen Auflösung, Objektiv, Empfindlichkeit, Messbereich und Berichtsablauf am besten zu Ihren Inspektionsanforderungen passen.
Bevor Sie die technischen Daten von Wärmebildkameras vergleichen, legen Sie die kleinste Zielgröße, die kürzeste und längste Arbeitsentfernung, den erwarteten Temperaturbereich sowie fest, ob Sie ein qualitatives Bild oder eine radiometrische Temperaturmessung benötigen. Diese Anforderungen bestimmen, welche technischen Daten am wichtigsten sind.
Für die meisten Käufer sind die Prioritäten: native Infrarotauflösung und Sichtfeld, Fokus, thermische Empfindlichkeit, Temperaturbereich und Genauigkeit, gefolgt von Bildrate, Robustheit, Dateiformat und Analysesoftware. Jede Spezifikation dient einem anderen Zweck, und keine einzelne gibt das vollständige Bild wieder.

Spezifikationen von Wärmebildkameras auf einen Blick
Spezifikation Was sie aussagt Was sie nicht belegt
Native IR-Auflösung Anzahl unabhängiger Detektorpixel Ob das Objektiv Ihr Zielobjekt
in der erforderlichen Entfernung auflöst
Sichtfeld (FOV) Breite und Höhe der erfassten Szene Ob ein kleines Zielobjekt genügend Pixel
für die Messung ausfüllt
Fokus Ob das Wärmebild scharf ist Temperaturgenauigkeit an sich
bei der Arbeitsentfernung
NETD Fähigkeit, geringe thermische Kontraste unter festgelegten Testbedingungen zu unterscheiden Absolute Temperaturgenauigkeit
(thermische Empfindlichkeit)
Messbereich Kalibrierter Temperaturbereich Gleiche Genauigkeit unter allen Bedingungen und auf allen Oberflächen
Genauigkeit Erwartete Übereinstimmung mit der Leistung bei falscher Emissivität
einer Referenz unter den angegebenen Bedingungen oder bei unzureichender Zielgröße
Bildfrequenz: Bildaktualisierungsrate; räumliche Detailgenauigkeit oder radiometrische Genauigkeit
Langlebigkeit und Zuverlässigkeit: Widerstandsfähigkeit gegen Umgebungsbelastungen; Detektorauflösung oder optische Leistung
sowie langfristige Betriebsstabilität
Software und Arbeitsablauf: Einfache Datenverarbeitung, Berichterstellung, Bildgebungsfähigkeit der Hardware
sowie Integration in Inspektionsabläufe

Beginnen Sie mit dem Zielobjekt, der Entfernung und der Entscheidung
Die Auswahl der Spezifikationen beginnt mit der Anwendung. Ein Bauinspektor, der nach großflächigen Dämmungsmustern sucht, hat andere Anforderungen an die optische und thermische Empfindlichkeit als ein Techniker, der eine kleine elektrische Verbindung in einem beengten Arbeitsbereich prüft. Eine fest installierte Prozesskamera stellt zudem andere Anforderungen an Leistung, Schnittstellen und Datenübertragung als ein tragbares Inspektionsgerät.

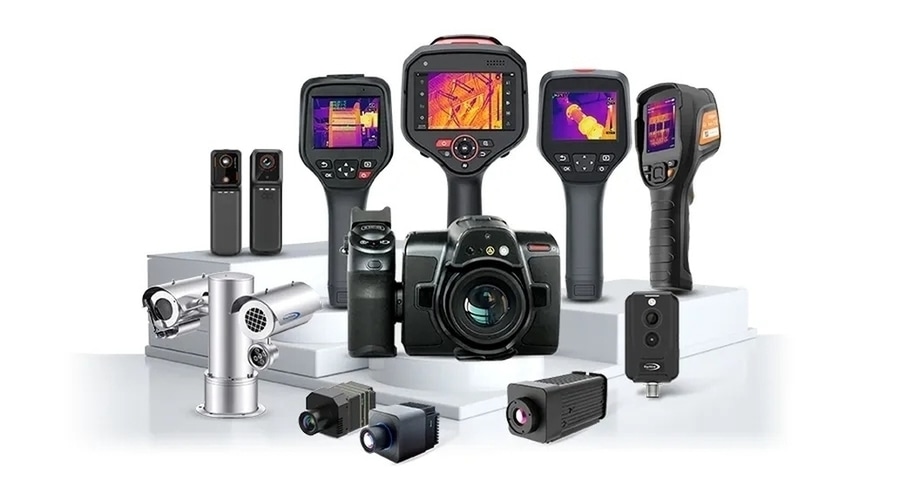

Handgeführte Wärmebildkamera
Stationäre Wärmebildkamera
Legen Sie fest, ob es sich bei der Aufgabe um Erkennung, Inspektion oder Messung handelt. Bei der Erkennung geht es darum, festzustellen, ob eine thermische Anomalie vorliegt. Bei der Inspektion geht es darum, wo sie sich befindet und in welchem Zusammenhang sie zu den umgebenden Komponenten steht. Die radiometrische Messung stellt zusätzliche Anforderungen hinsichtlich Kalibrierung, Zielausfüllung, Fokus, Emissivität, reflektierter Strahlung, Entfernung und atmosphärischer Bedingungen.
Die beabsichtigte Anwendung der Wärmebildtechnik sollte daher dokumentiert werden, bevor ein Objektiv oder ein Detektor ausgewählt wird. Teilen Sie dem Anbieter die kleinsten Zielabmessungen, die minimalen und maximalen Entfernungen, die erforderliche Bildbreite, die zu erwartenden Temperaturen sowie die mit der Inspektion zu bestätigenden Punkte mit. Diese Angaben sind hilfreicher, als ohne Kontext nach der Kamera mit der „höchsten Auflösung“ zu fragen.
Bewerten Sie Auflösung, Sichtfeld und Fokus gemeinsam
Native Infrarotauflösung
Die native Infrarotauflösung ist die Anzahl der Detektorelemente, die das Bild unabhängig voneinander abtasten. Ein 640 × 512-Detektor bietet mehr native Wärmebildpixel als ein 256 × 192-Detektor, doch dieser Vergleich ist nur dann aussagekräftig, wenn auch das Objektiv, die Entfernung und das Bildfeld berücksichtigt werden.
Verwechseln Sie die native Auflösung nicht mit der angezeigten Bildgröße. Interpolation und Bildverbesserung können zwar die Darstellung, das Erscheinungsbild von Kanten oder die Lesbarkeit verbessern, erzeugen jedoch nicht dieselben unabhängigen Szenenabtastungen wie zusätzliche Detektorelemente. Bitten Sie bei der Bewertung von Wärmebildsystemen die Anbieter, die native Detektorauflösung getrennt von der verbesserten Ausgabeauflösung anzugeben.
Sichtfeld und Pixel auf dem Ziel
Das Sichtfeld wird durch das Detektorformat und das Objektiv bestimmt. Ein breites Sichtfeld erfasst einen größeren Bereich der Szene, verteilt die Detektorpixel jedoch über eine größere Fläche. Ein enges Sichtfeld deckt einen kleineren Bereich ab, konzentriert dabei jedoch mehr Pixel auf ein entferntes Ziel. Die richtige Wahl hängt sowohl von der erforderlichen Szenenabdeckung als auch von der Größe des kleinsten Ziels ab.
Für Messzwecke sollte ein Ziel mehr als ein einzelnes Detektorpixel einnehmen. Optische Unschärfe, Detektorabtastung, Fokus und die Messalgorithmen der Kamera beeinflussen den effektiven Messbereich. Einige Hersteller geben für die jeweilige Kamera-Objektiv-Kombination ein Mess-IFOV oder ein Spotgrößenkriterium an. Diese dokumentierten Werte sollten herangezogen werden, anstatt sich bei der Beurteilung der Gültigkeit einer Messung ausschließlich auf das theoretische geometrische IFOV zu verlassen.
Fokus und Arbeitsabstand
Fokus und Arbeitsabstand sind in der Wärmebildtechnik eng miteinander verbundene optische Faktoren. Konstruktionen mit festem Fokus sind praktisch, wenn alle Ziele innerhalb der vorgesehenen Schärfentiefe liegen. Manuelle oder Autofokus-Systeme unterstützen unterschiedliche Abstände, doch das Bild muss dennoch in der Zielebene korrekt fokussiert sein. Eine Unschärfe vermischt Strahlung aus benachbarten Bereichen und verringert sowohl die Detailgenauigkeit als auch die Messgenauigkeit.
Fordern Sie vor dem Kauf eine Sichtfeldberechnung sowohl für den minimalen als auch für den maximalen Arbeitsabstand an. Vergewissern Sie sich, dass die gesamte Szene im Bildausschnitt liegt, während das kleinste Zielobjekt noch den erforderlichen Messbereich abdeckt. Bei kritischen Inspektionen sollten Sie die vorgeschlagene Kamera und das Objektiv vor dem Einsatz an einem repräsentativen Zielobjekt testen.
NETD ist die thermische Empfindlichkeit, nicht die Messgenauigkeit
Die rauschäquivalente Temperaturdifferenz (NETD) beschreibt, wie kleine Temperaturunterschiede das Bildgebungssystem unter festgelegten Testbedingungen vom Rauschen unterscheiden kann. Sie wird üblicherweise in Millikelvin (mK) angegeben. Ein niedrigerer NETD-Wert weist auf eine höhere thermische Empfindlichkeit hin, wodurch das System unter vergleichbaren Testbedingungen kleinere Temperaturunterschiede erkennen und einen klareren thermischen Kontrast erzeugen kann.
Der NETD-Wert ist jedoch keine Angabe zur Messgenauigkeit. Die Messgenauigkeit beschreibt, wie genau eine gemessene Temperatur unter definierten Kalibrierungsbedingungen mit einem Referenzwert übereinstimmen soll. Eine Kamera kann zwar feine thermische Muster anzeigen, dennoch eine ungenaue Feldmessung liefern, wenn das Zielobjekt zu klein, unscharf, stark reflektierend oder durch atmosphärische Dämpfung beeinträchtigt ist oder mit einer falschen Emissionsgrad-Einstellung gemessen wird.
NETD-Werte müssen zudem im Kontext betrachtet werden. Zielobjekttemperatur, Blendenöffnung, Bildfrequenz, Signalverarbeitung und die Art der Ergebnisdarstellung können das angegebene Ergebnis beeinflussen. Vergleichen Sie Werte nur, wenn die Testbedingungen bekannt und hinreichend konsistent sind.
Ein niedrigerer NETD-Wert ist vor allem dann entscheidend, wenn die Inspektion auf einem geringen thermischen Kontrast beruht, wie beispielsweise bei subtilen Mustern der Gebäudehülle oder kleinen Temperaturunterschieden auf einer Prozessoberfläche. Ist der Kontrast zwischen Zielobjekt und Hintergrund bereits groß, können optische Detailgenauigkeit, Messbereich, Fokussierung, Langlebigkeit oder Auswertungsfunktionen wichtigere Kaufkriterien sein.
Die richtige Frage lautet nicht: „Welche Kamera hat den niedrigsten NETD-Wert?“, sondern: „Welchen thermischen Kontrast muss diese Inspektion unter welchen Bedingungen erkennen, und welche anderen Spezifikationen bestimmen, ob dieser Kontrast verwertbar ist?“
Passen Sie Temperaturbereich und Radiometrie an die Aufgabe an
Messbereich und Genauigkeit
Der Messbereich ist die Temperaturspanne, für die eine radiometrische Kamera kalibriert ist, um Werte anzuzeigen. Einige Geräte unterteilen diese Spanne in separate Bereiche mit unterschiedlichen Betriebseinstellungen oder Genauigkeitsangaben. Wählen Sie einen Bereich, der die erwarteten Mindest- und Höchsttemperaturen mit einer angemessenen Sicherheitsmarge abdeckt; wählen Sie eine Kamera nicht allein deshalb aus, weil sie den breitesten Messbereich oder die höchste Obergrenze für die Temperatur bietet.
Überprüfen Sie die Genauigkeitsangabe für jeden Bereich, den Sie voraussichtlich nutzen werden. Diese kann als absolute Temperatur, als Prozentsatz des Messwerts oder als der jeweils größere Wert angegeben sein. Die Angabe gilt nur unter definierten Testbedingungen, nicht für jedes Material oder jede Betriebsumgebung.
Radiometrie und gespeicherte Messdaten
Feldmessungen hängen auch vom radiometrischen Modell ab. Zu den relevanten Korrekturparametern für die Messung können Emissivität, reflektierte scheinbare Temperatur, Entfernung, atmosphärische Transmission und Transmission durch ein externes Fenster gehören. Dabei handelt es sich nicht um „Genauigkeitseinstellungen“. Es sind Eingabewerte, mit denen abgeschätzt wird, wie viel der den Detektor erreichenden Strahlung vom Messobjekt stammt.
Nicht jede Wärmebildkamera liefert kalibrierte Temperaturdaten. Kameras, die ausschließlich Bilder aufnehmen, können relative thermische Kontraste darstellen, ohne radiometrische Werte anzugeben. Wenn die Aufgabe Messungen erfordert, vergewissern Sie sich, dass gespeicherte Dateien die erforderlichen radiometrischen Daten enthalten und dass die Software die notwendigen Korrekturparameter und Analysewerkzeuge unterstützt.
Erkundigen Sie sich, wie die Kalibrierung überprüft wird, für welches Objektiv und welchen Messbereich die Genauigkeitsangaben gelten und ob die Dokumentation zu Ihrem Qualitätsprozess passt. Vermeiden Sie es, einen allgemeinen Genauigkeitswert ohne die dazugehörigen Bedingungen in Ihre Kaufanforderungen zu übernehmen.
Prüfen Sie die Spezifikationen, die den Einsatz vor Ort beeinflussen
Bildrate und Eignung für die Umgebungsbedingungen
Die Bildrate ist wichtig, wenn sich das Ziel bewegt, die Kamera bewegt wird oder sich das thermische Ereignis schnell ändert. Eine höhere Bildrate kann die Beobachtung dynamischer Szenen erleichtern. Sie erhöht jedoch weder die native räumliche Auflösung noch gewährleistet sie die Temperaturgenauigkeit. Bei stationären Inspektionsobjekten können andere Spezifikationen einen größeren praktischen Wert haben.
Bei handgeführten Wärmebildkameras sollten Sie die Akkulaufzeit, den Schutz vor Eindringen von Fremdkörpern und Sturzschutz, die Betriebstemperatur, die Anordnung der Bedienelemente, die Ablesbarkeit des Displays, den Speicher sowie die Anmerkungsfunktionen vergleichen.
Bei fest installierten Thermografiekameras sollten Sie die Stromversorgung, Netzwerkschnittstellen, Alarmausgänge, Zeitsynchronisation, Schutz vor Umwelteinflüssen, Befestigungsmöglichkeiten und den Servicezugang prüfen. Orientieren Sie sich an den technischen Daten der jeweiligen Konfiguration, anstatt davon auszugehen, dass alle Produkte einer Kategorie gleichwertig sind.
Dateiformate, Software und Systemtests
Datenformate und Software verdienen ebenso viel Aufmerksamkeit. Ein Screenshot, eine gewöhnliche Videodatei und ein vollständig radiometrisches Standbild enthalten nicht dieselben Messinformationen. Vergewissern Sie sich, welche Daten die Kamera speichert und ob die Thermografie-Software unterstützte Korrekturparameter anwenden, Messbereiche erstellen, Daten exportieren und die für Ihren Prozess erforderlichen Berichte erstellen kann.
Ein sinnvoller Test im Rahmen der Beschaffung nutzt die komplette vorgeschlagene Konfiguration: Kamera, Objektiv, gegebenenfalls externes Fenster, Halterung, Software und repräsentatives Zielobjekt. Ein Vergleich der Datenblätter sollte die Auswahl eingrenzen; eine praxisnahe Bewertung sollte die Entscheidung bestätigen.
Checkliste für den Kauf einer Wärmebildkamera
Bevor Sie eine Kamera freigeben, vergewissern Sie sich, dass:
1. Das kleinste Zielobjekt wird bei maximaler Arbeitsentfernung aufgelöst.
2. Das Objektiv deckt die erforderliche Szene bei jeder geplanten Entfernung ab.
3. Die native Detektorauflösung wird getrennt von der Bildverbesserung angegeben.
4. Die NETD-Testbedingungen und der erforderliche thermische Kontrast sind bekannt.
5. Die erwarteten Temperaturen liegen innerhalb eines geeigneten kalibrierten Bereichs.
6. Die Genauigkeitsbedingungen und die Eingaben für die radiometrische Korrektur sind für die Aufgabe geeignet.
7. Fokus, Bildrate, Schutzart, Dateiformat und Software unterstützen den Arbeitsablauf.
FAQ
Ist eine Wärmebildkamera mit 640 × 512 Pixeln besser als eine mit 256 × 192 Pixeln?
Sie bietet eine höhere native Pixelanzahl, doch die Eignung hängt weiterhin vom Objektiv, dem Sichtfeld, der Zielgröße, der Entfernung, dem Fokus, der Empfindlichkeit und den Messanforderungen ab. Eine höhere Detektorzahl kann eine falsche Optik oder einen falschen Messbereich nicht kompensieren.
Macht ein niedrigerer NETD-Wert eine Kamera besser geeignet?
Ein niedrigerer NETD-Wert ist von Vorteil, wenn die Aufgabe von einem geringen thermischen Kontrast abhängt. Sie bietet möglicherweise nur geringen praktischen Nutzen, wenn der Kontrast bereits hoch ist und eine andere Einschränkung – wie Zielgröße, Fokus, Entfernungsbereich oder Datenworkflow – das Ergebnis bestimmt.
Welchen Temperaturbereich sollte ich für eine Wärmebildkamera wählen?
Wählen Sie einen kalibrierten Bereich, der die kältesten und heißesten Oberflächen abdeckt, mit denen Sie rechnen, und lassen Sie dabei genügend Spielraum für normale Schwankungen. Eine höhere Maximaltemperatur macht eine Kamera nicht für jede Aufgabe besser geeignet. Prüfen Sie die Genauigkeitsangaben und Betriebsbedingungen für den spezifischen Bereich, den Sie nutzen werden.
Welche Kameraeinstellungen können die Temperaturmessung beeinflussen?
Fokus, Emissivität, reflektierte scheinbare Temperatur, Zielentfernung, atmosphärische Einflüsse und die Transmission durch ein externes Infrarotfenster können eine radiometrische Temperaturschätzung beeinflussen. Auch die Zielgröße und die Platzierung des Messbereichs spielen eine Rolle. Die Anzeige-Palette, der Pegel und der Messbereich verändern das Erscheinungsbild des Bildes, korrigieren das Messmodell jedoch nicht von sich aus.
Fazit
Die Spezifikationen von Wärmebildkameras sollten anhand der Anforderungen der jeweiligen Anwendung bewertet werden. Legen Sie zunächst das Ziel, die Entfernung, den Temperaturbereich und das Inspektionsziel fest. Vergleichen Sie anschließend Auflösung und Optik, Empfindlichkeit, radiometrische Leistung und Workflow-Funktionen als ein Gesamtsystem.
Wenn Sie Wärmebildkameras für die Temperaturmessung im Rahmen einer industriellen Inspektion oder eines stationären Überwachungsprojekts vergleichen, kann Raythink Ihnen dabei helfen, die Zielabmessungen, die Entfernung, die Temperaturbedingungen und die erforderlichen Ausgabedaten zu prüfen, bevor eine Konfiguration empfohlen wird. Eine technische Bewertung bietet eine solidere Ausgangsbasis als der Vergleich einzelner Spezifikationen.
