Die besten Hochtemperatur-Wärmebildkameras für die industrielle Überwachung

{{{sourceTextContent.subTitle}}}

Die beste Hochtemperatur-Wärmebildkamera ist nicht immer das Modell mit dem höchsten Temperaturmessbereich. Für die Prozessüberwachung in der Ofen-, Glas-, Gießerei- oder Kohlechemieindustrie ist die TN460U die erste Wahl. Bei Kesselgehäusen, Ki

{{{sourceTextContent.description}}}

Die beste Hochtemperatur-Wärmebildkamera ist nicht immer das Modell mit dem höchsten Temperaturmessbereich. Für die Prozessüberwachung in der Ofen-, Glas-, Gießerei- oder Kohlechemieindustrie ist die TN460U die erste Wahl. Für Kesselmäntel, Ofenmäntel, petrochemische Anlagen und beengte Geräteräume ist möglicherweise eine andere stationäre Wärmebildkamera von Raythink besser geeignet.

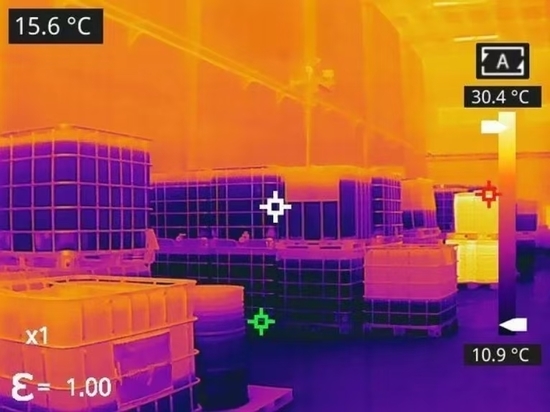

Materialüberwachung bei hohen Temperaturen
Der Vergleich umfasst sechs stationäre Thermografiekameras von Raythink: TN460U, AT31, AT61, TN430, TN220 und TN460.

Die Raythink-Produktpalette an Hochtemperatur-Wärmebildkameras auf einen Blick
Am besten geeignet für Empfohlenes Raythink-Modell Temperaturbereich Warum es passt
Prozessüberwachung bei extrem hohen Temperaturen TN460U 0 °C bis 800 °C; 600 °C bis 2000 °C Ideal für die Überwachung von Ofenbereichen, heißen Materialien, geschmolzenen Oberflächen, feuerfesten Auskleidungen und Glasprozessen
Stationäre hochauflösende Thermografie-Überwachung TN460 -20 °C bis 150 °C; 0 °C bis 650 °C 640 × 512, kompakte, stromsparende Festkamera für Anlagengehäuse, Kessel, Ofenoberflächen, Energiesysteme und Bildverarbeitungsaufgaben
Reaktionsschnelle Überwachung TN430 -20 °C bis 150 °C; 0 °C bis 650 °C Auflösung 384 × 288 bei einer Bildrate von 50 Hz zur Überwachung sich schnell ändernder Oberflächentemperaturen
Hochauflösend mit motorisiertem Fokus AT61 –20 °C bis 150 °C; 0 °C bis 550 °C Auflösung von 640 × 512 mit motorisiertem Fokus für unterschiedliche Zielabstände
Reaktionsschnelle Überwachung mit motorisiertem Fokus AT31 –20 °C bis 150 °C; 0 °C bis 550 °C Auflösung von 384 × 288 bei einer Bildwiederholrate von bis zu 50 Hz für Automatisierung, industrielle Bildverarbeitung und schnelle Prozessprüfung
Überwachung in beengten Räumen und im Nahbereich TN220 -20 °C bis 150 °C; 100 °C bis 550 °C Kompakte Würfelkamera nach Schutzklasse IP67 mit PoE, magnetischer Befestigung, Optionen für ein breites Sichtfeld und flexibler Systemintegration
Überwachung bei extrem hohen Temperaturen: TN460U
TN460U Online-Wärmebildkamera für extrem hohe Temperaturen
Die TN460U-Wärmebildkamera für extrem hohe Temperaturen wurde für die kontinuierliche Überwachung industrieller Prozesse bei extrem hohen Temperaturen entwickelt, darunter Ofenüberwachung, Glasherstellung, Metallurgie, Gussverfahren und kohlechemische Prozesse.

Am besten geeignet für: Ofenöffnungen, Beobachtung von geschmolzenem Material, Produktoberflächen mit hohen Temperaturen, Glasherstellung, Gussverfahren, kohlechemische Prozesse und andere Anwendungen, bei denen die Kamera einen freien Sichtweg zur zu messenden heißen Oberfläche hat.

In der Regel nicht erforderlich für: Kesselgehäuse, Rohrisolierungen, elektrische Anlagen oder gewöhnliche Anlagenkomponenten, bei denen die zu messende Oberfläche deutlich unter 650 °C liegt.

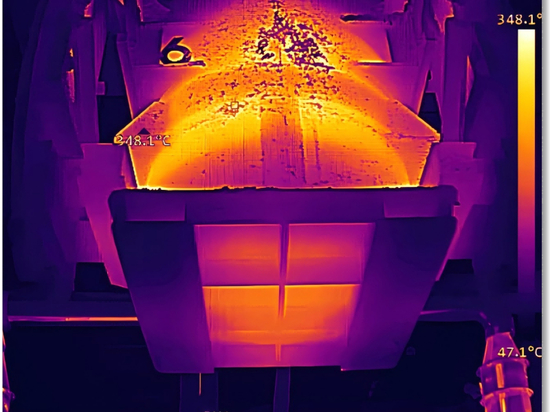

Passive Thermografie für das Temperaturmanagement von Zinnbädern und Glühöfen
Verwenden Sie die TN460U, wenn die Temperatur des Messobjekts 650 °C überschreiten kann. Ihre beiden Messbereiche, 0 °C bis 800 °C und 600 °C bis 2000 °C, eignen sich für die direkte Prozessüberwachung, bei der eine Standardkamera mit einer Nennleistung von 550 °C oder 650 °C in den Sättigungsbereich geraten oder außerhalb ihres effektiven Messbereichs liegen würde.

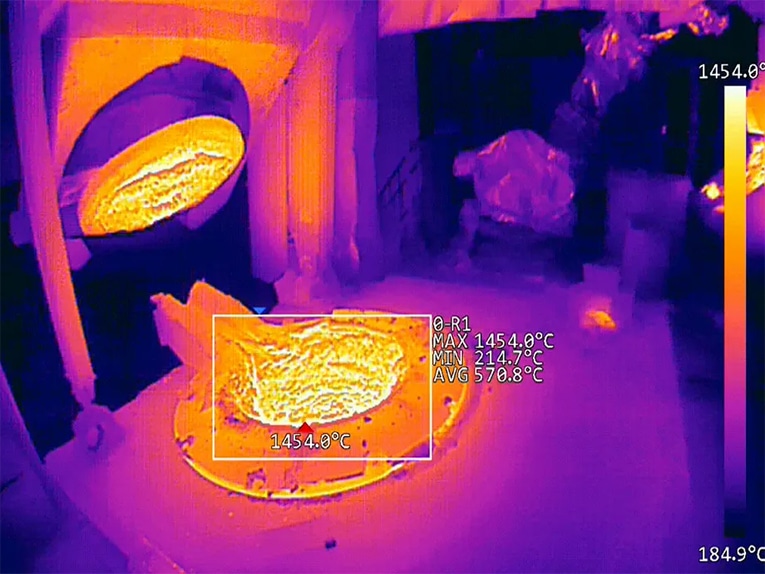

In einem Ofen oder einer Gießanlage helfen der 640 × 512-Detektor und die Bild-/Temperaturausgabe mit 25 Hz dem Bedienpersonal, die Temperaturverteilung statt nur eines einzelnen Punktes zu erkennen. In der Glasherstellung kann dieselbe großflächige Ansicht die Überprüfung von Öfen, Formungs- oder Kühllinien unterstützen; allerdings müssen Bediener den Emissionsgrad korrekt einstellen und Übertragungsverluste im Strahlengang berücksichtigen, da Glas je nach Prozessbedingungen Infrarotenergie unterschiedlich emittieren, reflektieren oder durchlassen kann. Die Seite von Raythink zur Glasindustrie behandelt verwandte Anwendungsbereiche wie Temperaturüberwachung, Qualitätskontrolle, Prozessoptimierung, Zustandsprüfungen von Anlagen, Fehlererkennung und Bewertung von Wärmeverlusten.

Das TN460U ist in der Produktion nützlich, da es mehr als nur einen einzelnen Temperaturmesswert unterstützt. Bediener können mehrere Punkte, Linien und Bereiche über die Ofenmündung, den feuerfesten Abschnitt, den Glasstrom oder den Heißproduktweg hinweg definieren und anschließend Isothermen und Alarme auf die relevanten Bereiche anwenden. Korrektureinstellungen für reflektierte Temperatur, Umgebungstemperatur, atmosphärische Transmissivität, Emissivität und Entfernung helfen, wenn es sich bei der gemessenen Oberfläche um feuerfestes Material, Schlacke, Beschichtungen, oxidiertes Metall oder Glas handelt.

Das TN460U unterstützt zudem Modbus TCP, ONVIF und MQTT, sodass Temperaturdaten in Anlagenüberwachungs- oder Steuerungssysteme eingespeist werden können. Optionale luft- oder wassergekühlte Gehäuse schützen die Kamera, wenn sie in der Nähe von Strahlungswärme oder heißen umgebenden Anlagen montiert ist.

Feste Oberflächenüberwachung bis zu 650 °C: TN460 und TN430

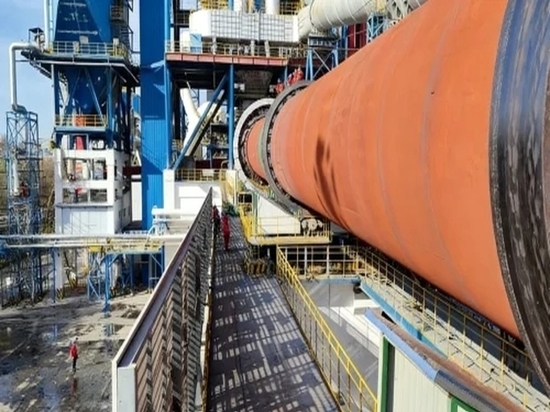

Viele Hochtemperaturanlagen benötigen nicht an jedem Messpunkt eine für 2000 °C ausgelegte Kamera. Kesselmäntel, Ofenmäntel, Rohrisolierungen, Ofenperipheriegeräte und Energieanlagen erfordern häufig eine Überwachung der Außenoberflächen unterhalb von 650 °C. Deshalb kann eine fest installierte 650 °C-Kamera nach wie vor die richtige Wahl für die Überprüfung von Wärmeverlusten in der Petrochemie, die Inspektion von Kesselgehäusen, die Überwachung von Kraftwerksanlagen und die Überwachung von Drehrohrofenmänteln sein. In all diesen Fällen erfasst die Kamera Wärmeverteilungen an der Außenfläche und ist nicht dafür ausgelegt, die Flamme, die Schmelze oder die Reaktionszone direkt zu messen.

TN460: Hochauflösende Oberflächenüberwachung
TN460 Fest installierte Wärmebildkamera, fest installierte Wärmebildkamera
Die fest installierte Wärmebildkamera TN460 eignet sich für Anwendungen, die eine Auflösung von 640 x 512 erfordern, jedoch keinen Messbereich von 2000 °C benötigen. Sie deckt die Bereiche von -20 °C bis 150 °C sowie von 0 °C bis 650 °C ab und liefert Bild- und Temperaturdaten mit einer Bildwiederholfrequenz von 25 Hz.

Ideal für: Überwachung von Kesselmänteln, Überwachung von Drehrohrofenmänteln, Peripherieausrüstung von Öfen, Leistungsüberwachung, Schienen- oder Maschineninspektion sowie Anwendungen in der industriellen Automatisierung, bei denen die Oberflächentemperaturen unter 650 °C bleiben.

Das TN460 ist für feste Oberflächen konzipiert, bei denen thermische Details entscheidend sind: Drehrohrofenmäntel, Kesselgehäuse, isolierte Rohrleitungen, elektrische Anlagen oder Heißzonen in Produktionslinien. Die Auflösung von 640 × 512 bietet mehr Messpixel zum Erkennen lokaler Heißstellen, während der Messbereich von 0 °C bis 650 °C viele externe Industrieoberflächen abdeckt. Der gleiche Ansatz zur Oberflächenüberwachung gilt auch für die industrielle Infrarot-Wärmebildtechnik zur Anlagenüberwachung im Umfeld von rotierenden Anlagen, Rohrleitungen, elektrischen Anlagen und Produktionsanlagen. Korrektureinstellungen kompensieren Emissivität, Entfernung, Umgebungstemperatur und atmosphärische Einflüsse, und die Unterstützung von Modbus TCP, ONVIF und MQTT erleichtert die Übertragung der Temperaturdaten in Anlagensysteme.

TN430: Schnellere, kompakte Überwachung
TN430 Festmontierte Wärmebildkamera, fest installierte Wärmebildkamera
Die fest installierte Wärmebildkamera TN430 ist die praktische Wahl, wenn die Bildrate wichtiger ist als die maximale Auflösung. Sie bietet eine Infrarotauflösung von 384 x 288, eine Bildrate von 50 Hz sowie Messbereiche von -20 °C bis 150 °C und von 0 °C bis 650 °C.

Am besten geeignet für: schnell bewegte Anlagen, industrielle Bildverarbeitung, kompakte Automatisierungsanlagen, Prozessüberwachung, Eisenbahninspektion und Überwachung von Energieanlagen.

Die TN430 eignet sich für kompakte Automatisierungslösungen und Anwendungen mit sich bewegenden Zielen, bei denen die Prozessgeschwindigkeit wichtiger ist als maximale Bilddetailgenauigkeit. In einer Roboterzelle, einer Bildverarbeitungsstation, einer Bahninspektionsstelle oder einem schnellen Produktionsschritt kann die 50-Hz-Ausgabe Veränderungen erfassen, die eine langsamere Kamera möglicherweise glättet. Für Spritzbeton-Roboteranlagen eignet sich die TN430 nur, wenn die gemessene Oberfläche unter 650 °C bleibt und die Optik vor Staub, Rückprall, Sprühnebel und Vibrationen geschützt werden kann. Wenn die bespritzte Oberfläche oder der feuerfeste Bereich 650 °C überschreiten kann, ist die TN460U die sicherere Wahl.

Überwachung mit motorisiertem Fokus bis zu 550 °C: AT61 und AT31
AT61 und AT31 eignen sich für Installationen, bei denen die Entfernung zum Messobjekt variieren kann oder bei denen eine manuelle Fokussierung nach der Installation schwierig wäre. Zu den typischen Anwendungsbereichen zählen Prüfstände, die Überwachung von Kammerbereichen, die industrielle Automatisierung, petrochemische Anlagen sowie die Leistungsüberwachung, sofern die Temperatur der gemessenen Oberfläche unter 550 °C bleibt.

Wärmebildkamera mit motorisierter Fokussierung AT61
AT61: Höhere Auflösung für Szenen mit variierendem Abstand
Die Wärmebildkamera AT61 mit motorisierter Fokussierung ist eine Online-Wärmebildkamera mit einer Auflösung von 640 x 512 Pixeln und Messbereichen von -20 °C bis 150 °C sowie von 0 °C bis 550 °C. Ihr Hauptvorteil ist die motorisierte Fokussierung, die sich als nützlich erweist, wenn die Kamera Ziele in unterschiedlichen Entfernungen beobachten muss oder wenn eine manuelle Fokussierung nach der Installation unpraktisch ist.

Am besten geeignet für: Überwachung von petrochemischen Anlagen, Leistungsüberwachung, Forschung und industrielle Automatisierung, Prüfstände, Beobachtung von Kammerbereichen sowie Installationen, bei denen Flexibilität bei der Fokussierung wichtig ist.

Die AT61 eignet sich für Anwendungen unter 550 °C, bei denen die motorisierte Fokussierung von Vorteil ist. Die TN460 ist die bessere Wahl, wenn die Installation einen Messbereich von 650 °C, Modbus-TCP-/MQTT-Unterstützung oder eine kleinere, netzwerkfähige Festkamera erfordert. Die TN460U wird empfohlen, wenn die Temperatur der gemessenen Oberfläche 650 °C überschreiten kann.

Die AT61 sorgt dafür, dass kleine heiße Bereiche auch bei wechselnder Beobachtungsentfernung sichtbar bleiben. Bei einem Prüfstand, einem Schaltschrank, im Bereich petrochemischer Anlagen oder bei einer Installation in Kammernähe befindet sich das Zielobjekt möglicherweise nicht immer in derselben Fokustiefe. Der motorisierte Fokus hilft dem Bediener, das Bild nach der Installation anzupassen, während die Auflösung von 640 × 512 sowie Messwerkzeuge für Punkte, Linien und Flächen detaillierte Temperaturprüfungen im gesamten Bildbereich ermöglichen.

Testaufbau der Wärmebildkamera AT61 mit motorisiertem Fokus, der mehrere kleine, beheizte Ziele zeigt
AT31: Schnellere Reaktion für die Automatisierung
Die Wärmebildkamera AT31 mit motorisierter Fokussierung ist das auf Geschwindigkeit ausgerichtete Pendant zur AT61. Sie verwendet einen 384 x 288-Detektor, unterstützt eine Bild- und Temperaturausgabe von bis zu 50 Hz und deckt den Temperaturbereich von -20 °C bis 150 °C sowie von 0 °C bis 550 °C ab.

Am besten geeignet für: industrielle Automatisierung, industrielle Bildverarbeitung, Elektronik, Prüfgeräte, schnelle Prozesswechsel und sich bewegende Ziele, bei denen eine motorisierte Fokussierung von Vorteil ist.

Die AT31 eignet sich besser für schnelle Automatisierungsanwendungen, wenn die Prozessoberfläche unter 550 °C bleibt und eine Reaktionsfrequenz von 50 Hz wichtiger ist als Bilddetails mit einer Auflösung von 640 × 512. Thermische Tests in der Elektronik, Temperaturprüfungen in der industriellen Bildverarbeitung, bewegliche Vorrichtungen und Roboter-Arbeitszellen können von der schnelleren Ausgabe profitieren. Für Spritzbeton- oder Feuerfestreparaturarbeiten unter 550 °C kann die AT31 nützlich sein, wenn die Installation eine motorisierte Fokussierung erfordert, der Strahlengang jedoch weiterhin eine Abschirmung, Spülung oder Reinigung benötigt.

Beengte Räume und Überwachung aus nächster Nähe: TN220
Die thermografische Würfelkamera TN220 ist die kompakteste Option in dieser Produktreihe. Sie verfügt über einen 256 × 192-Detektor, unterstützt eine einstellbare Bildrate von 1 bis 25 Hz und bietet Messbereiche von -20 °C bis 150 °C sowie von 100 °C bis 550 °C.

Thermografische Würfelkamera TN220
Am besten geeignet für: Maschinenräume, Lithium-Batteriespeicher, kompakte Industrieanlagen, Rechenzentren, Schrankinnenräume, Überwachung aus nächster Nähe und Standorte mit begrenztem Einbauraum.

Verwenden Sie die TN220, wenn kompakte Installation und Robustheit wichtiger sind als Auflösung oder große Reichweite. Die Kamera ist nicht für direkte Messungen an Öfen oder geschmolzenen Oberflächen geeignet. Ihr Vorteil liegt in der Flexibilität bei der Installation: Schutzklasse IP67, PoE, Befestigungsmöglichkeiten per Magnet, an der Wand oder auf einem Stativ, große Auswahl an Sichtfeldern, integrierter Speicher, E/A-Alarmeingänge/-ausgänge, RS485, Modbus TCP/RTU, MQTT, ONVIF und SDK-Unterstützung. Für die kompakte Überwachung von Anlagen im Inneren oder in der Nähe von Kammern bei Temperaturen unter 550 °C eignet sich die TN220 am besten, wenn Wärme, Zugang und Befestigungsbedingungen kontrolliert werden können.

Schnellauswahl für die Produktauswahl
Für eine schnelle Vorauswahl beginnen Sie mit der zu messenden Oberflächentemperatur und grenzen Sie die Auswahl dann anhand der Installationsbedingungen ein. Für eine umfassendere technische Checkliste behandelt der Leitfaden von Raythink zur Auswahl einer Hochtemperatur-Wärmebildkamera Themen wie kalibrierten Messbereich, Spektralband, Emissivität, Gehäusekühlung, Objektiv/Sichtfeld sowie SPS-/SCADA-Integration.

Wenn die gemessene Oberflächentemperatur 650 °C überschreiten kann, beginnen Sie mit dem Modell TN460U.
Wenn die Oberflächentemperatur unter 650 °C liegt und Sie eine Auflösung von 640 × 512 Pixeln benötigen, vergleichen Sie das Modell TN460.
Wenn die Oberflächentemperatur unter 650 °C liegt und es auf Geschwindigkeit ankommt, ziehen Sie das Modell TN430 in Betracht.
Wenn die Oberflächentemperatur unter 550 °C liegt und ein motorisierter Fokus wichtig ist, ziehen Sie die Modelle AT61 oder AT31 in Betracht.
Wenn der Einbauraum beengt ist, der Abstand gering ist oder Kosten eine wichtige Rolle spielen, ziehen Sie das Modell TN220 in Betracht.
Nachdem der Temperaturbereich feststeht, überprüfen Sie den Arbeitsabstand, das Sichtfeld (FOV), die Fokussiermethode, das Gehäuse, die Kühl- oder Spülkonstruktion, den Zugang zur Montage sowie das Kommunikationsprotokoll. Diese Details bestimmen, welches Produkt zuverlässig installiert und gewartet werden kann.

Abschließende Vor-Ort-Prüfungen vor der Modellauswahl
Bevor Sie eine Kaufentscheidung treffen, klären Sie die Details, die in den Produkttabellen nicht erfasst sind:

Zu messende Oberfläche: Die Bezeichnung eines Ofens, Brennofens oder Vergasers sagt nichts darüber aus, ob die Kamera einen Temperaturbereich von 2000 °C benötigt. Stellen Sie sicher, ob die Kamera direkt auf die Prozessoberfläche gerichtet ist oder eine kühlere Hülle, Wand, Rohrleitung oder Geräteoberfläche überwacht.
Prozessgeschwindigkeit: Bei robotergesteuerten Bereichen, sich bewegenden Zielen und schnellen Temperaturänderungen kann die Bildrate wichtiger sein als die maximale Detektorauflösung.
Schutz bei der Installation: Staub, Dampf, Schlacke, Wasser, Vibrationen, korrosive Gase und Strahlungswärme beeinflussen das Gehäuse, die Kühlung, die Abschirmung, die Luftspülung und den Reinigungsplan.
Fenstervalidierung: Projekte mit Plasmanitrierung und HF-Kammern erfordern validierte Infrarotfenster. Ein Sichtfenster für sichtbares Licht ist kein Nachweis dafür, dass die thermische Messung funktioniert.
Abnahmeprüfung: Hochtemperaturmetalle, Oxide, feuerfeste Materialien, Schlacke, Beschichtungen und Glas können Infrarotstrahlung sehr unterschiedlich emittieren. Die NIST-Daten zur Emissivität von Metallen und Oxiden bei hohen Temperaturen zeigen, warum der Oberflächenzustand die Messwerte beeinflussen kann. Für Abnahmetests ist die Norm ASTM E1256 nützlich, da sie Leistungsmerkmale wie Kalibrierungsgenauigkeit, Wiederholbarkeit, Sichtfeld, Ansprechzeit, Aufwärmzeit, Langzeitstabilität, Spektralbereich und NETD abdeckt.
Abschließende Empfehlung
Wählen Sie die TN460U, wenn die Kamera Ofenöffnungen, geschmolzene Materialien, heiße Produktoberflächen, Glasprozesse oder andere Prozessziele im Temperaturbereich von 0 °C bis 2000 °C direkt messen muss.

Bei der Überwachung von Außenflächen sollten Sie zunächst klären, was die Kamera tatsächlich erfassen soll: ein Gehäuse, ein Rohr, ein Kesselgehäuse, eine Ofenoberfläche oder einen kompakten Schrank.

FAQ
Welchen Temperaturbereich sollte eine Hochtemperatur-Wärmebildkamera haben?
Der erforderliche Bereich hängt von der zu messenden Oberfläche ab, nicht von der Nenn-Ofen- oder Kesseltemperatur. Für direkte Aufnahmen von geschmolzenem Material, feuerfesten Materialien oder hochtemperierten Produktoberflächen ist möglicherweise eine Kamera der 2000-°C-Klasse erforderlich. Gehäuse, Rohre, Isolierungen, Energieversorgungsanlagen und viele umgebende Anlagen bleiben oft im Bereich von 550 °C bis 650 °C.

Kann eine Kamera sowohl einen Ofenprozess als auch die Außenhülle überwachen?
Manchmal, aber nicht grundsätzlich. Die direkte Messung des Ofenprozesses erfordert möglicherweise einen Messbereich von 2000 °C, während die Temperatur der Außenhülle im Bereich von 550 °C bis 650 °C liegt. Eine einzige Kamera kann nur dann eingesetzt werden, wenn Temperaturbereich, Sichtfeld, optischer Weg und Schutzart der Installation für beide Messaufgaben geeignet sind.

Ist eine fest installierte Wärmebildkamera für die industrielle Überwachung besser geeignet als eine Hand-Wärmebildkamera?
Für die kontinuierliche Überwachung ja. Eine fest installierte Wärmebildkamera kann in jeder Schicht denselben Bereich überwachen, Alarmregeln anwenden, Trends aufzeichnen und Temperaturdaten an Anlagensysteme senden. Eine Hand-Wärmebildkamera eignet sich besser für manuelle Inspektionen, die Fehlersuche oder die Überprüfung eines gemeldeten heißen Bereichs.

Kann eine Wärmebildkamera durch das Fenster eines Ofens, einer Plasmanitrierkammer oder einer HF-Kammer messen?
Nur, wenn das Sichtfenster für das Infrarotband der Kamera geeignet ist und der Messaufbau validiert wurde. Material, Beschichtung, Dicke, Winkel und Sauberkeit des Fensters sowie die Kammeratmosphäre, die HF-Umgebung und die Emissivität des Zielobjekts können die Messwerte beeinflussen. Ein Standard-Sichtfenster für sichtbares Licht ist kein Garant dafür, dass die Infrarotmessung funktioniert.

Welche Informationen zum Einsatzort sind vor der endgültigen Modellauswahl erforderlich?
Geben Sie die Normal- und Spitzentemperatur des Zielobjekts, das gemessene Oberflächenmaterial, die Zielgröße, den Arbeitsabstand, das erforderliche Sichtfeld (FOV), die Umgebungstemperatur, Staub- oder Dampfbedingungen, die Ausführung des Fensters oder Sichtfensters, die Montagebeschränkungen, die Alarmlogik und das erforderliche Protokoll an. Diese Informationen grenzen die Produktauswahl vor einem Test vor Ort ein.
