Wärmebildtechnik für Dachinspektionen: Feuchtigkeits-, Dämmungs- und Leckageerkennung

{{{sourceTextContent.subTitle}}}

Mithilfe der Wärmebildtechnik bei Dachinspektionen lassen sich große Flächen auf Temperaturmuster untersuchen, die auf feuchte Dämmung, fehlende Dämmung und andere Veränderungen im Dachaufbau hindeuten. Sie hilft dem Inspektor dabei, Bereiche zu lokalisieren, die möglicherweise einer weiteren Untersuchung bedürfen, a

{{{sourceTextContent.description}}}

Mithilfe der Wärmebildtechnik bei Dachinspektionen lassen sich große Flächen auf Temperaturmuster untersuchen, die auf feuchte Dämmung, fehlende Dämmung und andere Veränderungen im Dachaufbau hindeuten. Sie hilft dem Inspektor dabei, Bereiche auf einem großen Dach zu lokalisieren, die möglicherweise einer genaueren Untersuchung bedürfen.

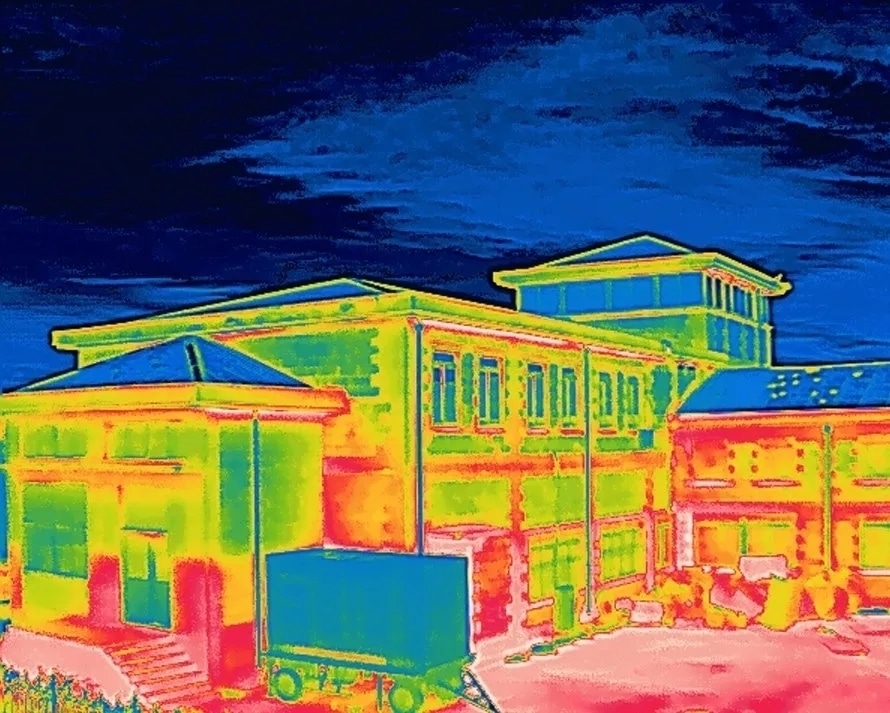

Wärmebilduntersuchung bei Hausinspektionen
Die Kamera kann kein Wasser durch Dachmaterialien hindurch erkennen, nicht nachweisen, dass jeder warme oder kühle Bereich Feuchtigkeit enthält, und auch nicht feststellen, an welcher Stelle Regen in das Dachsystem eingedrungen ist. Eine stichhaltige Untersuchung hängt von drei Faktoren ab: Das Dach muss einen aussagekräftigen thermischen Kontrast aufweisen, die Kamera muss wiederholbare Anomalien von der Inspektionsposition aus erkennen können, und der Arbeitsablauf muss diese Anomalien kartieren, genügend Informationen für eine spätere Überprüfung sichern und repräsentative Stellen mit einer geeigneten direkten Methode verifizieren.

Was ein Wärmebild des Daches aussagen kann
Eine Wärmebildkamera wandelt Infrarotstrahlung einer Oberfläche in ein Bild scheinbarer Temperaturunterschiede um. Auf einem Dach können diese Unterschiede Veränderungen in der Wärmespeicherung oder im Wärmefluss widerspiegeln. Es handelt sich um Beobachtungen der Oberfläche, nicht um direkte Abbildungen der darunter liegenden Materialien.

Feuchtigkeit und Muster bei feuchter Dämmung
In einem geeigneten Flachdachsystem kann sich feuchtigkeitsbefallene Dämmung anders erwärmen und abkühlen als angrenzende trockene Dämmung. Während eines Teils des Heiz- oder Kühlzyklus kann der betroffene Bereich wärmer oder kühler bleiben als ein vergleichbarer trockener Bereich.

Wärmebilduntersuchung bei Hausinspektionen
Bei geeigneten Dachsystemen werden Untersuchungen auf feuchte Dämmung üblicherweise nachts unter den in ASTM C1153 festgelegten Bedingungen durchgeführt; der „O&M Best Practices Guide“ des US-Energieministeriums beschreibt die zugrunde liegende Logik der Wärmeprofile.

Das vorläufige Ergebnis sollte als thermische Anomalie oder verdächtiger Bereich bezeichnet werden. Nähte, Befestigungselemente, frühere Reparaturen, Ballast, Schmutz, stehendes Wasser, Abluft aus HLK-Anlagen, Verschattung, Reflexionen und Materialänderungen können Muster erzeugen, die Feuchtigkeit ähneln. Das Muster wird erst dann zu einem stärkeren Hinweis, wenn der Inspektor es mit ähnlichen Referenzbereichen vergleicht und repräsentative Anomalien mit einer geeigneten direkten Methode bestätigt.

Die Thermografie kann auch auf fehlende oder verschobene Dämmung hin untersuchen – ein anderes Problem als feuchte Dämmung, das einer anderen Norm (ASTM C1060) und einer anderen Bauweise unterliegt. Ein lineares Muster innerhalb eines gerahmten Hohlraums, das sich durchgehend von benachbarten Hohlräumen unterscheidet, kann beispielsweise eher auf eine unvollständige Dämmabdeckung als auf Feuchtigkeit hindeuten. In Berichten sollte angegeben werden, auf welche Fragestellung und welchen Bauteilverbund sich jedes Muster bezieht; für umfassendere Anwendungen im Bereich der Gebäudehülle siehe Raythinks Überblick über die Thermografie bei Gebäude- und Hausinspektionen.

Warum eine thermische Anomalie nicht der Eintrittspunkt eines Lecks ist
Ein Feuchtigkeitsmuster kann bei der Untersuchung eines Lecks als Anhaltspunkt dienen, lokalisiert den Eintrittspunkt jedoch nicht von selbst. Wasser kann entlang einer Dachfläche, einer Fuge, eines Befestigungselements, einer Dämmstoffgrenze oder eines tragenden Bauteils wandern, bevor es als Fleck an der Decke oder als thermische Anomalie sichtbar wird.

Die Rückverfolgung der Quelle kann eine Sichtprüfung, Feuchtigkeitsmessungen, Dachbohrungen (sofern zulässig), Membranprüfungen, die Betrachtung von Konstruktionsdetails und eine Entwässerungsanalyse erfordern.

Dies liefert separate Antworten auf die drei häufigsten Fragen:

Wo liegt eine wiederkehrende thermische Anomalie vor? Die Thermografie kann deren Lage und Ausmaß erfassen.
Enthält die Dachkonstruktion Feuchtigkeit oder einen Dämmungsfehler? Bestätigen Sie repräsentative Bereiche mit einer für die Dachkonstruktion geeigneten direkten Methode.
Wo ist Wasser eingedrungen? Verfolgen Sie die Quelle separat durch Sichtprüfung, Feuchtigkeitsmessungen, Dachkonstruktionsdetails und Entwässerungsbedingungen.
Ist das Dach ein geeigneter Kandidat für eine Infrarotinspektion?
Die Qualität der Untersuchung beginnt mit der Wahl der geeigneten Methode. Selbst eine hochspezifizierte Kamera kann keine Informationen erfassen, die das Dach nicht bereitstellt.

Nicht jedes Dach ist dafür geeignet. Prüfen Sie vor dem Einsatz den Aufbau, die thermische Vorgeschichte, die Oberfläche, die Zugänglichkeit und die Sicherheitsbedingungen.

Frage vor der Untersuchung Geeignete Vorgehensweise Gründe für die Eignung, den Aufschub oder die Änderung der Methode
Ist die Dachkonstruktion bekannt? Zeichnungen, Reparaturhistorie, Dachbahn, Dämmung, Dachunterlage, Auflagen und Beschichtungen sind verfügbar Unbekannte Schichten oder gemischte Aufbauten erschweren den Vergleich der Muster
Kann das Dach einen aussagekräftigen thermischen Kontrast entwickeln? Es ist zu erwarten, dass die jüngste thermische Entwicklung des Daches während des geplanten Inspektionszeitraums einen ausreichenden, interpretierbaren Kontrast erzeugt. Starker Wind, kürzlich gefallener Regen, unbeständiges Wetter oder ein schwacher Kontrast können das Zielobjekt überdecken.
Ist die Oberfläche visuell vergleichbar? Referenzbereiche weisen ähnliche Materialien und ähnliche Witterungseinflüsse auf.
Stehendes Wasser, Ballast, Schmutz, Reparaturen, Schatten oder unterschiedliche Oberflächen können falsche Grenzen erzeugen
Kann das Ziel sicher betrachtet werden? Der Weg oder der Aussichtspunkt bietet eine ausreichende Abdeckung und Zielgröße
Hindernisse, Brüstungen, steile Neigungen, eingeschränkter Zugang oder unsichere Nachtarbeiten mindern die Zuverlässigkeit
Können Anomalien erneut lokalisiert werden? Dachpläne, Koordinatenangaben, sichtbare Bilder oder Standortaufzeichnungen sind verfügbar
Isolierte Thermogramme ohne Standortkontext lassen sich nur schwer verifizieren
Ist eine Bestätigung zulässig? Repräsentative Überprüfungen können mit einer für die Konstruktion geeigneten Methode durchgeführt werden. Ein Scan ohne Verifizierungsplan muss ein Vorab-Ergebnis bleiben
Konstruktion und Oberflächenanpassung
Identifizieren Sie die Membran, die Dämmung, die Dachkonstruktion, Auflagen, Reparaturen, Beschichtungen, den Ballast und leitfähige Komponenten. Verschiedene Materialien können Wärme unterschiedlich speichern und übertragen. Eine deutliche Linie im Bild kann eher eine Materialgrenze als Feuchtigkeit darstellen.

Bekannte trockene Referenzbereiche sind nur dann nützlich, wenn sie wirklich vergleichbar sind. Der Vergleich einer reparierten Stelle mit einer Originalbahn oder eines schattigen Bereichs mit einem sonnenexponierten Bereich kann zu einer falschen Schlussfolgerung führen, selbst wenn beide Bilder scharf sind.

Wetter, thermische Vorgeschichte und Zeitpunkt
Das Dach benötigt eine aussagekräftige Veränderung der Erwärmung oder Abkühlung. Bei Untersuchungen von nassisolierten Dächern mit geringer Neigung ist eine Untersuchung nach Sonnenuntergang üblich, da sich nasse und trockene Bereiche unterschiedlich schnell abkühlen können; das richtige Inspektionsfenster hängt jedoch von der Dachkonstruktion und dem aktuellen Wetter ab, nicht einfach von der Uhrzeit.

Regen und Oberflächenwasser können eigene Signale erzeugen. Starker Wind kann Temperaturunterschiede abschwächen. Schnelle Wolkenveränderungen oder instabile Bedingungen können den Erwärmungsverlauf auf dem Dach verändern. Halten Sie die relevanten Bedingungen fest und verschieben Sie die Untersuchung, wenn diese keinen zuverlässigen Vergleich zulassen.

Zugang, Sichtverhältnisse und Sicherheit
Der Zugang beeinflusst sowohl die Erfassungsreichweite als auch die Bildqualität. Brüstungen, Dachanlagen, Solaranlagen, Entwässerungsvorrichtungen und Sperrbereiche können tote Winkel verursachen. Bei einer schrägen Aufnahme nimmt jedes Ziel zudem weniger Pixel ein als bei einer frontalen Aufnahme.

Nachtarbeiten, Dachkanten, nasse Oberflächen, elektrische Anlagen und erhöhte Arbeitsbühnen erfordern einen standortspezifischen Sicherheitsplan. Eine thermografische Methode hat niemals Vorrang vor den Regeln für den Dachzugang oder der Notwendigkeit qualifizierten Personals.

Wählen Sie die Untersuchungsmethode vor der Kameraauswahl
Die Untersuchungsmethode bestimmt den Arbeitsabstand, die Zielgröße, das Sichtfeld, die Positionskontrolle und die Art der erforderlichen Kamerakonfiguration. Sowohl bodengestützte als auch luftgestützte Bildgebung können für Dachuntersuchungen verwendet werden, aber nicht jede Kamera- und Objektivwahl eignet sich für jede Untersuchungsgeometrie.

Begehungsuntersuchungen
Bei einer Begehung befindet sich der Bediener in unmittelbarer Nähe zum Dach und kann einen direkten Vergleich mit Fugen, Durchführungen, Abflüssen, Ausbesserungen und anderen sichtbaren Details vornehmen. Diese Methode eignet sich gut für begehbare Dächer, auf denen der Bediener einer systematischen Route folgen und verdächtige Bereiche markieren kann.

Der kurze Abstand kann es erleichtern, kleinere Muster zu erkennen, schränkt jedoch auch ein, wie viel vom Dach auf jedem Bild zu sehen ist. Der Arbeitsablauf erfordert einen festgelegten Weg, Orientierungsmarkierungen und eine Methode, um jedes Thermogramm mit dem Dachplan zu verknüpfen. Näher heranzugehen ist kein Ersatz für eine korrekte Fokussierung oder eine sorgfältige Dokumentation.

Erhebungen oder Luftbildaufnahmen
Eine erhöhte Plattform oder eine Luftaufnahme kann ein großes Dach abdecken und die Kontinuität von Mustern über weite Bereiche hinweg aufzeigen. Dadurch kann sich auch die Notwendigkeit verringern, gefährliche oder unzugängliche Dachbereiche zu betreten. Der Nachteil sind ein größerer Arbeitsabstand, höhere Anforderungen an die räumliche Auflösung und die Optik sowie ein stärkerer Bedarf an zuverlässiger Geolokalisierung oder der Zuordnung von Bildern zum Dachplan.

Wählen Sie die Methode anhand der Dachfläche, der Zugangsbeschränkungen, des kleinsten relevanten Ziels, der erforderlichen Abdeckung und des Verifizierungsplans aus. Wenn bei einer Luftbildvermessung ein verdächtiger Bereich identifiziert wird, benötigt das Projekt dennoch eine praktische Methode, um repräsentative Bereiche auf dem Dach wiederzufinden und zu bestätigen.

Ein verifizierungsorientierter Arbeitsablauf für die Dachinspektion
Ein sinnvoller Arbeitsablauf liefert in jeder Phase überprüfbare Aufzeichnungen.

Planen und Referenzpunkte festlegen
Definieren Sie die Inspektionsfrage. Geben Sie an, ob die Untersuchung der Suche nach verdächtig feuchter Dämmung, der Bewertung einer Dämmstoffinstallation, der Unterstützung einer Leckageuntersuchung oder der Dokumentation einer Reparatur dient. Dokumentieren Sie, was mit der gewählten Methode festgestellt werden kann und was nicht.
Überprüfen Sie den Aufbau und die Vorgeschichte. Sammeln Sie Zeichnungen, Reparaturaufzeichnungen, Leckberichte, Dachpläne, Zugangsbeschränkungen und bekannte Materialänderungen. Markieren Sie Bereiche, die nicht direkt verglichen werden sollten.
Legen Sie die Akzeptanzbedingungen fest. Definieren Sie die für die Durchführung erforderlichen Bedingungen hinsichtlich Wetter, Oberfläche, thermischer Vorgeschichte, Zugang und Sicherheit. Sind diese Bedingungen nicht gegeben, verschieben Sie den Termin oder wählen Sie eine andere Methode.
Planen Sie die Bildgeometrie. Geben Sie den Arbeitsabstand, das Objektiv, die erwartete Zielgröße, die Route oder die Aussichtspunkte, die Überlappung und die Methode zur Standortreferenzierung an.
Erfassen und kartieren Sie die Vermessung
Konfigurieren und überprüfen Sie die Kamera. Stellen Sie den Fokus auf die tatsächliche Entfernung ein, wählen Sie einen geeigneten Temperaturbereich, überprüfen Sie die Speichereinstellungen und dokumentieren Sie relevante Annahmen zu Emissivität und reflektierter Temperatur, falls eine quantitative Analyse durchgeführt wird.
Scannen Sie systematisch. Folgen Sie der geplanten Route oder dem Flugmuster. Erfassen Sie Wärmebilder und sichtbare Referenzbilder, einschließlich radiometrischer Thermogramme, wenn die Vermessung Temperaturdaten für die Analyse oder Berichterstellung nach der Erfassung erfordert. Achten Sie auf eine einheitliche Ausrichtung und notieren Sie etwaige Hindernisse oder veränderte Bedingungen.
Wiederholbarkeit prüfen. Repräsentative Anomalien erneut untersuchen, mit ähnlichen Referenzbereichen vergleichen und prüfen, ob die Form einer Naht, einer Materialgrenze, einem Schatten, Oberflächenwasser oder dem Einfluss von Ausrüstung folgt.
Standorte kartieren. Wiederholbare Anomalien auf einen Dachplan oder eine andere dauerhafte Standortdokumentation übertragen. Ein Bild ohne identifizierbaren Standort kann nicht als Grundlage für eine Bestätigung oder Reparatur dienen.
Überprüfen Sie repräsentative Anomalien
Verwenden Sie eine geeignete direkte Methode. Überprüfen Sie repräsentative verdächtige Bereiche und Referenzbereiche mittels Feuchtigkeitsmessungen, Dachbohrkernen oder einer anderen für die Konstruktion geeigneten Methode, die im Rahmen des Projekts zulässig ist.
Trennen Sie die Schlussfolgerungen. Berichten Sie, was die Kamera gezeigt hat, was direkte Überprüfungen bestätigt haben und was ungeklärt bleibt. Falls eine Überprüfung nicht möglich war, kennzeichnen Sie den Bereich für weitere Maßnahmen, anstatt Wahrscheinlichkeit in Gewissheit umzuwandeln.
Eine Überprüfung bedeutet nicht, dass die Thermografie versagt hat. Sie ist das Bindeglied zwischen einer schnellen, berührungslosen Vorabprüfung und einer fundierten Instandhaltungsentscheidung.

So wählen Sie eine Wärmebildkamera für Dacharbeiten aus
Es gibt keine allgemein beste Wärmebildkamera für Dacharbeiten. Gehen Sie von der Inspektion selbst aus: Die Kamera und das Objektiv müssen das kleinste Zielobjekt – wie beispielsweise eine Feuchtigkeitsstelle oder eine defekte Naht – aus der Entfernung, aus der Sie tatsächlich arbeiten werden, mit einer ausreichenden Pixelanzahl erfassen. Bei großen gewerblichen Dächern beeinflussen auch Akkulaufzeit, Gewicht, Ergonomie und der Berichtsworkflow, ob eine Kamera für einen ganzen Tag Feldarbeit geeignet ist.

Eine radiometrische Kamera ist nützlich, wenn die Untersuchung Temperaturdaten für die Analyse, den Vergleich oder die Berichterstellung nach der Aufnahme erfordert.

Die Kameraempfehlungen in diesem Abschnitt gelten für Raythink-Handwärmebildkameras, die für Dachinspektionen verwendet werden. Feste Überwachungssysteme, Gasbildkameras und OEM-Wärmebildmodule lösen andere Probleme und werden hier nicht behandelt.

TE464T1 explosionsgeschützte Dual-Spektrum-PTZ-Kamera
TE464T1 explosionsgeschützte Dual-Spektrum-PTZ-Kamera
Erfassung kleinster Ziele bei Arbeitsabstand
Die Detektorauflösung allein gibt keinen Aufschluss darüber, wie viele Pixel eine kleine Anomalie von der geplanten Position aus abdecken. Gehen Sie von vier Eingangsgrößen aus:

kleinster Untersuchungsbereich
minimale und maximale Arbeitsentfernung
erforderliche Dachabdeckung in jeder Ansicht
verfügbare Objektiv- oder Sichtfeldoptionen
Ein breiterer Blickwinkel verbessert die Abdeckung, ordnet einem entfernten Ziel jedoch weniger Pixel zu. Ein engerer Blickwinkel kann die Zielerfassung verbessern, verlangsamt jedoch die systematische Abdeckung. Bei einer Vermessung aus der Luft oder aus der Höhe haben räumliche Auflösung und Optik in der Regel ein größeres Gewicht als bei einer Begehung aus nächster Nähe.

Die thermische Empfindlichkeit kann helfen, subtile Unterschiede zu erkennen, wenn der nutzbare Kontrast gering ist, aber sie kann keinen Kontrast erzeugen, den das Dach und die Wetterbedingungen nicht selbst hervorgebracht haben. Die richtige Fokussierung ist ebenso wichtig, da Software keine räumlichen Details wiederherstellen kann, die durch ein unscharfes Bild verloren gegangen sind.

Radiometrische und Standortdaten aufbewahren
Radiometrische Dateien speichern Messdaten für spätere Überprüfung, Anpassung, Vergleich und Berichterstellung. Sichtbare Bilder helfen dem Prüfer, Fugen, Durchführungen, Abflüsse, Reparaturen und Dachanlagen zu lokalisieren. Anmerkungs- und Berichtstools sollten diese Daten mit dem Dachplan und den Überprüfungsergebnissen verknüpfen.

Korrektur von Umgebungsparametern
Für einen formellen Zustandsbericht sollten Sie prüfen, ob der Arbeitsablauf Folgendes bewahren kann:

radiometrische Thermogramme und relevante Einstellungen
zugeordnete sichtbare Bilder
einheitliche Dateinamen und Ausrichtung
Standort- oder Gitterreferenzen
Anmerkungen und Prüfergebnisse
vom Projektteam nutzbare Exportformate
Der Temperaturbereich ist bei passiven Dacharbeiten selten die entscheidende Spezifikation, da die Oberflächen in der Regel nahe an den Umgebungsbedingungen liegen. Ein größerer Bereich verbessert nicht automatisch die Erkennung kleiner Temperaturunterschiede.

Passen Sie die Praxistauglichkeit an die Begehungsroute an
Akkulaufzeit, Bildschirmlesbarkeit, Fokussierung, Ergonomie, Bedienbarkeit mit Handschuhen und geeigneter Umweltschutz beeinflussen, ob der Bediener die Begehungsroute konsistent absolvieren kann. Das beste Datenblatt nützt nichts, wenn die Kamera die Erfassung unterbricht oder die Führung von Standortprotokollen erschwert.

Bevor Sie eine Wärmebildkamera zur Feuchtigkeitserkennung auswählen, legen Sie die Dachmaterialien und -konstruktion, die Grenzen dessen, was die Inspektion feststellen kann, den Betrachtungsabstand und -winkel sowie die Methode zur Bestätigung der Befunde fest. Für Dacharbeiten sollten Sie außerdem die Zugangsmethode, den Zeitpunkt der Begutachtung, den Untersuchungsbereich und die Anforderungen an die Berichterstattung festlegen.

Auswertung und Berichterstattung ohne übertriebene Feuchtigkeitsannahmen
Alternative Erklärungen prüfen
Bevor Sie eine Anomalie klassifizieren, schließen Sie die zuvor behandelten alternativen Erklärungen aus, wie z. B. Fugen, Reparaturen, stehendes Wasser, Schatten und Reflexionen. Prüfen Sie anschließend das Bild selbst: Fokus, Blickwinkel, Temperaturbereich und ob die automatische Skalierung einen schwachen Unterschied dramatisch erscheinen lässt.

Verlassen Sie sich nicht auf ein einzelnes Bild. Ein aussagekräftigerer Befund ist wiederholbar, kartiert, mit einer geeigneten Referenz verglichen und durch eine andere Methode überprüft.

Unterscheiden Sie zwischen beobachteten, verifizierten und ungeklärten Befunden
Verwenden Sie eine Berichtsformulierung, die den Beweisgrad widerspiegelt:

Beobachtet: „Unter den dokumentierten Untersuchungsbedingungen wurde in Bereich B ein wiederholbares wärmeres Muster festgestellt.“
Verifiziert: „Direkte Überprüfungen an repräsentativen Punkten in Bereich B ergaben im Vergleich zum Referenzbereich eine erhöhte Feuchtigkeit.“
Ungeklärt: „Die Infrarotuntersuchung konnte den Eintrittsort der Feuchtigkeit nicht ermitteln; weitere Untersuchungen der Dachbahn und der Entwässerung sind erforderlich.“
Geben Sie die Untersuchungsbedingungen, die Ausrüstung und das Objektiv, den Untersuchungsweg oder den Beobachtungspunkt, unzugängliche Bereiche, die Bildaufnahmenorte, alternative Erklärungen, die Verifizierungsmethode sowie Einschränkungen an. So kann ein anderer Prüfer nachvollziehen, wie die Schlussfolgerung zustande kam.

Richten Sie die Kameraanforderungen an der Untersuchung aus
Die Wärmebildtechnik kann Dachinspektionen schneller und gezielter gestalten, insbesondere wenn eine große Fläche auf verdächtige feuchte Dämmung oder Unregelmäßigkeiten in der Dämmung untersucht werden muss. Ihr Nutzen ergibt sich aus dem Gesamtkonzept: einer geeigneten Ausrüstung, thermischem Kontrast, ausreichender Zielauflösung, systematischer Abdeckung, qualifizierter Auswertung und repräsentativer Überprüfung.

Beginnen Sie mit einer einseitigen Anforderungsübersicht. Halten Sie die Dachkonstruktion, die Fläche, die Zugangsmethode, den Arbeitsabstand, das kleinste Zielobjekt, die zu erwartenden Bedingungen, die Dauer des Einsatzes, Sicherheitsauflagen, die Ortungsmethode und das Berichtsformat fest. Vergleichen Sie diese Anforderungen anschließend mit den aktuellen Raythink-Handwärmebildkameras.

Vergleichen Sie die Anforderungsübersicht mit den aktuellen Raythink-Konfigurationen oder fordern Sie aktuelle Produktinformationen an. Ein an den Anforderungen orientierter Vergleich ist fundierter als die Auswahl einer Kamera anhand einer einzelnen Spezifikation oder einer allgemeinen Liste der „besten Kameras“.
