Warum haben Wärmebildkameras eine so geringe Auflösung?

{{{sourceTextContent.subTitle}}}

Wärmebildkameras verfügen oft über weniger native Pixel als Kameras für den sichtbaren Bereich, da jedes Infrarotpixel Teil eines speziellen Systems ist, das Detektor, Optik, Ausleseelektronik, Gehäuse und Kalibrierung umfasst. Eine Verkleinerung der Pixel oder das Hinzufügen weiterer

{{{sourceTextContent.description}}}

Wärmebildkameras verfügen oft über weniger native Pixel als Kameras für den sichtbaren Bereich, da jedes Infrarotpixel Teil eines speziellen Systems ist, das Detektor, Optik, Ausleseelektronik, Gehäuse und Kalibrierung vereint. Eine Verkleinerung der Pixel oder das Hinzufügen weiterer Pixel ist zwar möglich, verändert jedoch die Art und Weise, wie der Detektor Wärme absorbiert, mit Rauschen umgeht, Daten überträgt und mit dem Objektiv zusammenarbeitet. Die praktische Grenze liegt daher in einem Kompromiss zwischen System und Kosten und nicht in einer Regel, wonach Wärmebildkameras eine niedrige Auflösung haben müssen.

Die Auflösung ist zudem nicht der einzige Faktor für die Bildqualität. Ein Detektor mit 640 × 512 Pixeln kann nützlicher sein als ein größeres, verarbeitetes Ausgabebild, wenn Objektiv, Fokus, Sichtfeld, Entfernung, Zielgröße und thermischer Kontrast für die jeweilige Aufgabe geeignet sind. Überprüfen Sie zunächst das native Detektorformat und beurteilen Sie dann die gesamte Kamerakonfiguration.

Prüfen Sie, auf welche Auflösung sich die Spezifikation bezieht
Die native Detektorauflösung bezieht sich auf die Anzahl der Sensorelemente, die in Zeilen und Spalten im Infrarot-Array angeordnet sind. Bildschirmauflösung, Abmessungen gespeicherter Bilder, digitaler Zoom, Überlagerungen mit sichtbaren Bildern und algorithmische Verbesserungen können andere Zahlen verwenden.

Spezifikation Was wird beschrieben? Fügt echte Infrarotdetails hinzu?
Native Detektorauflösung Physikalisches Infrarot-Sensorarray Ja – sie definiert die verfügbaren ursprünglichen Infrarotdaten
Anzeigeauflösung Pixel auf dem Kamerabildschirm Nein – sie beeinflusst nur die Darstellung des Bildes
Größe des gespeicherten Bildes oder Videos Abmessungen der exportierten Datei Nicht unbedingt – sie kann in der Größe angepasst oder bearbeitet werden
Digitalzoom Bildvergrößerung oder -zuschnitt Nein – es werden keine neuen Infrarotinformationen hinzugefügt
Fusion mit sichtbaren Bildern Kombination von Wärmebilddaten mit Details im sichtbaren Licht Nein – sie fügt visuellen Kontext hinzu, keine Infrarotdetails
Superauflösung: Bearbeitete Ausgabe, abgeleitet von einer nativen Eingabe Nein – sie verbessert die Ausgabe, nicht die Detektormesswerte
Um zu sehen, wie sich diese Spezifikationen bei einem realen Produkt unterscheiden, betrachten Sie die Wärmebildkamera EX10 von Raythink. In den technischen Daten wird ein 160 × 120-Infrarotdetektor getrennt von einer 320 × 240-Superauflösungsausgabe aufgeführt. Das bedeutet, dass die Kamera einen nativen 160 × 120-Infrarotdetektor verwendet und durch Bildverarbeitung eine größere 320 × 240-Ausgabe erzeugt. Das verbesserte Bild mag schärfer oder detailreicher erscheinen, doch bedeutet dies nicht, dass die Kamera über einen physischen Infrarotdetektor mit einer Auflösung von 320 × 240 verfügt.

EX10 Handheld-Wärmebildkamera
Diese Unterscheidung hilft dabei, einen häufigen Vergleichsfehler zu vermeiden: die Annahme, dass ein größeres Display, eine gespeicherte Datei oder ein verarbeitetes Bild ein Hinweis auf einen Infrarotsensor mit höherer Auflösung ist.

Die Pixel von Wärmebilddetektoren lassen sich nur schwer verkleinern
Viele ungekühlte Wärmebildkameras verwenden Mikrobolometer-Arrays. Jedes Pixel absorbiert Infrarotenergie, ändert seine Temperatur und erzeugt ein elektrisches Signal. Die absorbierende Struktur, die thermische Isolation, die Reaktionszeit, der Füllfaktor, das Rauschen und die Ausleseschaltung müssen zusammenwirken.

Wenn Ingenieure den Pixelabstand verringern, tun sie mehr, als nur ein Quadrat auf einer Zeichnung zu verkleinern. Die kleinere Struktur muss weiterhin nutzbare Energie absorbieren, thermisch isoliert bleiben, mit einer angemessenen Geschwindigkeit reagieren und ein Signal liefern, das von der Ausleseschaltung gemessen werden kann. Die Verbesserung eines Teils kann sich auf einen anderen auswirken, daher lässt sich der Pixelabstand nicht losgelöst vom Detektormaterial, der Architektur, dem Herstellungsprozess und der Elektronik betrachten.

Untersuchungen zu Mikrobolometer-Konstruktionen zeigen, dass die Verringerung des Pixelabstands einen Ausgleich zwischen Faktoren wie thermischer Isolierung, Ansprechgeschwindigkeit, Füllfaktor und Auslesearchitektur erfordert. Kleinere Pixel werden durch Verbesserungen im gesamten Detektorsystem erreicht, nicht allein durch die Geometrie.

Kleinere Pixel sammeln im Allgemeinen weniger Infrarotenergie pro Pixel, was die Aufrechterhaltung der thermischen Empfindlichkeit erschweren kann. Dennoch lassen sich aus diesen Ergebnissen keine allgemeingültigen Zusammenhänge zwischen dem Pixelabstand und der rauschäquivalenten Temperaturdifferenz (NETD) ableiten. Sie zeigen, dass kleinere Pixel und größere Arrays ein gemeinsames Design erfordern. Der Pixelabstand ist der Mittenabstand zwischen benachbarten Detektorelementen im Array, während sich die Detektorauflösung auf die Anzahl der Elemente im Array bezieht. Ein kleinerer Abstand ermöglicht möglicherweise ein kleineres Gehäuse, ein größeres Array auf ähnlicher Fläche oder die Umsetzung eines anderen Designziels.

Vergleich der Pixelgrößen
Infrarotoptiken begrenzen die Detailgenauigkeit, die den Detektor erreicht
Mehr Detektorelemente verbessern die Bilddetailgenauigkeit nur dann, wenn das optische System die zusätzlichen Informationen auflösen kann. Eine physikalische Grenze ist die Beugung: Bei einer idealen kreisförmigen Apertur beträgt die beugungsbegrenzte Winkelauflösung etwa 1,22λ/D, wobei λ die Wellenlänge und D der Aperturdurchmesser ist. Da Infrarotsysteme oft bei längeren Wellenlängen arbeiten als Kameras für den sichtbaren Bereich, sind sie bei gleicher Aperturgröße im Allgemeinen einem größeren beugungsbegrenzten Winkel ausgesetzt.

Die Beugung ist nur ein Aspekt einer realen Kamera. Optische Qualität, Fokussierung, Detektorabtastung, Bewegung, atmosphärische Bedingungen, Bildverarbeitung und thermischer Kontrast können die Detailwiedergabe bereits vor der Beugung einschränken. Die Wellenlänge bestimmt daher nicht, wie viele Elemente ein Infrarot-Array enthalten kann.

Sichtfeld und Entfernung spielen bei der Kaufentscheidung oft eine größere Rolle. Ein weites Sichtfeld verteilt eine große Szene über das Array, sodass ein kleines Ziel weniger Detektorelemente einnimmt. Ein engeres Sichtfeld verteilt mehr Abtastwerte über dieses Ziel, deckt jedoch einen kleineren Teil der Szene ab. Ein größerer Arbeitsabstand lässt das Ziel zudem winkelmäßig kleiner erscheinen. Diese Faktoren beeinflussen auch, wie weit eine Wärmebildkamera ein Ziel in unterschiedlichen Entfernungen erkennen oder identifizieren kann.

Aus diesem Grund sollte die Angabe der Auflösung im Zusammenhang mit dem Objektiv bewertet werden. Wenn ein kleines Detail unscharf ist oder von der Optik schlecht aufgelöst wird, kann das Hinzufügen weiterer Detektorpunkte allein die verlorenen Details möglicherweise nicht wiederherstellen. Umgekehrt kann ein gutes Objektiv keine nativen Bildpunkte jenseits des Detektorarrays erzeugen.

Höhere Auflösung erfordert komplexere Fertigung
Die Erhöhung der Auflösung von Wärmebildkameras ist nicht einfach eine Frage der Hinzufügung weiterer Pixel. Arrays mit höherer Auflösung erfordern kompatible Fertigungsverfahren, Ausleseelektronik und Gehäuse, was die Komplexität und die Kosten des Systems erhöht. Aus diesem Grund kann die Erhöhung der Pixelanzahl bei Wärmebildkameras mit anderen Fertigungs- und Kostenbeschränkungen verbunden sein als bei Kameras für sichtbares Licht, bei denen die Herstellung hochauflösender Sensoren im Allgemeinen ausgereifter ist.

Die Vakuumverpackung veranschaulicht diese Herausforderung. Ungekühlte Infrarot-Bolometer nutzen eine kontrollierte Vakuumumgebung, um die thermische Isolation und Empfindlichkeit zu verbessern, doch dieser Verpackungsprozess erhöht die Komplexität der Fertigung. Untersuchungen zu MEMS- und MOEMS-Bauteilen identifizieren die Vakuumverpackung als wichtigen Kostenfaktor, obwohl sich daraus kein allgemeingültiger Zusammenhang zwischen Kosten und Pixelanzahl ableiten lässt.

Der Endpreis spiegelt den gesamten Detektor, die Optik, die Elektronik, die Kalibrierung und das Produktdesign wider, sodass die Auflösung allein keine Aussage über die Kosten zulässt. Dieselben Faktoren erklären auch, warum Wärmebildkameras teuer sind.

Auflösung, NETD und Genauigkeit beantworten unterschiedliche Fragen
Ein größeres natives Array liefert bei vergleichbarer Optik mehr räumliche Messpunkte über dasselbe Sichtfeld. Dies führt jedoch nicht automatisch zu einer Verbesserung der thermischen Empfindlichkeit, der Genauigkeit der Temperaturmessung, der Schärfe oder der Gesamtbildqualität.

Spezifikation – Hauptfrage
Native Detektorauflösung: Wie viele Infrarotelemente erfassen die Szene?
NETD: Welcher Wert für die thermische Empfindlichkeit wird unter den angegebenen Testbedingungen angegeben?
Bildschirmauflösung: Wie viele Pixel kann der Bildschirm anzeigen?
Temperaturgenauigkeit: Wie genau kann das radiometrische System die Temperatur unter den angegebenen Bedingungen schätzen?
Optik und Fokussierung: Wie gut bildet das Objektiv die Details der Szene auf dem Detektorarray ab?
Bildverarbeitung: Wie wird das erfasste Signal korrigiert, verbessert oder angezeigt?
Das Handbuch zur EX10 von Raythink listet Detektorauflösung, Superauflösung, IFOV, NETD, Bildschirmauflösung, Videoauflösung und Messgenauigkeit als separate Spezifikationen auf, wobei die einzelnen Werte und Testbedingungen im Abschnitt „Technische Daten“ angegeben sind.

Der sinnvolle Vergleich besteht daher nicht einfach darin, welche Kamera die höchste Pixelanzahl aufweist. Vielmehr geht es darum, welcher Detektor, welches Objektiv, welche Empfindlichkeit und welche Messkonfiguration zur jeweiligen Szene passt.

Wann mehr native Pixel helfen
Eine höhere native Auflösung ist vor allem dann sinnvoll, wenn die vorhandene Kameraposition, das Sichtfeld und die Optik nicht genügend unabhängige Messpunkte über das zu erfassende Merkmal verteilen. Häufige Beispiele hierfür sind eine weitläufige Szene mit mehreren kleinen Bereichen von Interesse, eine feste Kameraposition, die nicht näher herangeführt werden kann, oder ein Zielobjekt, das aus größerer Arbeitsentfernung betrachtet werden muss. Bei gleichem Sichtfeld und vergleichbarer Optik kann ein größeres Sensorarray mehr Messpunkte über diese Merkmale verteilen.

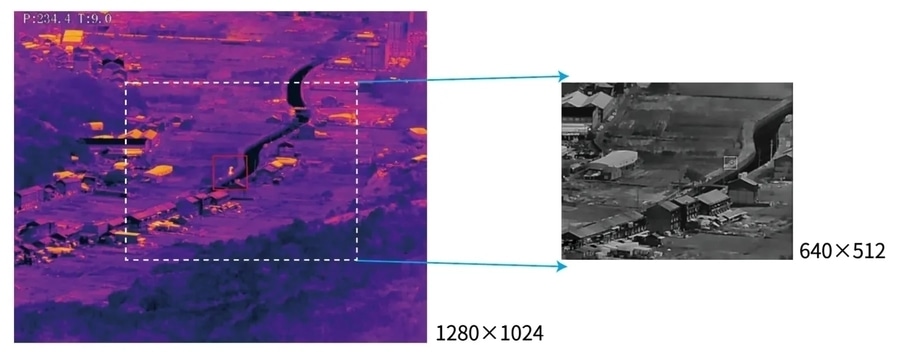

Großes Sichtfeld – 1280 führende thermische Auflösung
Dieser Vorteil hängt jedoch weiterhin davon ab, dass das Bild den Detektor erreicht. Unschärfe, ein schlecht abgestimmtes Objektiv, schwacher thermischer Kontrast, Bewegung oder atmosphärische Verluste können die nutzbaren Details einschränken, bevor die Detektoranzahl zur Hauptbeschränkung wird. Eine höhere Auflösung garantiert zudem keinen besseren NETD-Wert oder eine höhere Temperaturgenauigkeit; diese Spezifikationen müssen separat überprüft werden.

Eine Konfiguration mit niedrigerer Auflösung kann ausreichend sein, wenn das Ziel im Bild groß ist, die Kamera näher herangeführt werden kann, das Sichtfeld eingegrenzt werden kann oder die Aufgabe lediglich ein klares thermisches Muster und keine feinen räumlichen Details erfordert. Die richtige Frage lautet nicht, ob der Detektor weniger Pixel hat als eine Kamera für den sichtbaren Bereich. Die Frage ist vielmehr, ob der vorgeschlagene Detektor und das Objektiv genügend nützliche Informationen für die eigentliche Entscheidung erfassen.

Wählen Sie die Auflösung anhand des Zielobjekts und der Szene
Beginnen Sie mit dem kleinsten Merkmal, der kleinsten Komponente oder dem kleinsten Temperaturmuster, das Sie erkennen oder vergleichen müssen. Arbeiten Sie sich dann nach außen vor:

Erfassen Sie die physikalische Breite und Höhe des Zielobjekts.
Erfassen Sie den normalen Arbeitsabstand und die zulässigen Kamerapositionen.
Definieren Sie die Breite, Höhe oder das Sichtfeld der Szene, die in ein Bild passen müssen.
Geben Sie an, ob es sich bei der Aufgabe um Anomalieerkennung, Forminterpretation, Komponentenvergleich oder radiometrische Messung handelt.
Beschreiben Sie den kleinsten aussagekräftigen thermischen Kontrast, Fokusbeschränkungen, Bewegung, die Umgebungsbedingungen sowie etwaige Infrarotfenster im Strahlengang.
Vergleichen Sie die native Detektorauflösung und das vorgeschlagene Objektiv als eine Konfiguration und validieren Sie anschließend die gewählte Konfiguration unter repräsentativen Bedingungen.
Es gibt keinen universellen Schwellenwert für die Anzahl der Pixel auf dem Zielobjekt, der für jede Aufgabe gilt. Bei vergleichbarer Optik können mehr native Abtastpunkte hilfreich sein, wenn ein Einzelbild eine weite Szene, ein entferntes Zielobjekt oder mehrere kleine Bereiche abdecken muss. In einer anderen Konfiguration kann das Heranrücken, das Verengen des Sichtfelds oder die Verbesserung der Fokussierung möglicherweise mehr nützliche Details liefern als die Anschaffung eines größeren Sensors.

Wenn das Ziel und die Szene mehr native Pixel erfordern, erläutert der Leitfaden von Raythink zu hochauflösenden Wärmebildkameras deren Vorteile und Anwendungskontexte.

Legen Sie die Szene vor der Pixelanzahl fest
Wärmebildkameras haben oft eine geringere native Pixelanzahl, da Detektor, Optik, Auslesung, Fertigung, Vakuumverpackung, Kalibrierung und Produktökonomie als ein System zusammenwirken müssen. Höhere native Auflösungen sind verfügbar, doch ihr Nutzen hängt von der Szene und der Aufgabe ab.

Erstellen Sie eine kurze Anwendungsbeschreibung mit den Abmessungen des Ziels, dem Arbeitsabstand, dem erforderlichen Sichtfeld, aussagekräftigen thermischen Kontrasten, Umgebungs- und Bewegungsbedingungen sowie der Angabe, ob radiometrische Temperaturdaten benötigt werden. Anschließend können Sie sich an Raythink wenden, um Kompromisse zwischen Detektor und Objektiv zu klären und festzustellen, was in der konkreten Anwendung validiert werden muss.
