Anwendung von Wärmebildkameras - Detektion von Kompressorkälte

{{{sourceTextContent.subTitle}}}

Schlüsseltechniken für klare und genaue Wärmebilder in Kühlsystemen

{{{sourceTextContent.description}}}

1.Hintergrund der Anwendung

Der Kompressor, der im Allgemeinen aus dem Gehäuse, dem Motor, dem Zylinder, dem Kolben, dem Steuergerät (Anlasser und Wärmeschutz) und dem Kühlsystem besteht, ist das Herzstück der Kälteanlage.
Kältemittelleckagen können die Betriebszeit des Verdichters verlängern und zu Problemen wie unvollständiger oder fehlender Vereisung am Verdampfer, Produktdefekten, Energieverlusten und schlechter Kühlleistung führen.

Anormale Temperaturen des Verdichtergehäuses können sich negativ auf seine Lebensdauer auswirken; Temperaturanomalien im Motorgehäuse oder in den Lagern können dazu führen, dass der Motor - und damit das gesamte Kühlsystem - ausfällt; anormale Temperaturen im Zylinder oder am Kühlmittelauslass können die Kühlung lahmlegen; und Temperaturprobleme im Steuergerät können die Systemstabilität verringern und die Lebensdauer der Komponenten verkürzen.

Eine Wärmebildkamera kann Kältemittellecks genau lokalisieren und so dazu beitragen, kontinuierliche Leckagen zu verhindern und Energieverluste zu reduzieren. Darüber hinaus kann sie das Gehäuse, den Motor, den Zylinder, den Kühlmittelaustritt und das Steuergerät des Verdichtersystems überwachen, um den Betriebszustand zu verfolgen und die Effizienz zu verbessern.

2. einzigartige Vorteile von Wärmebildkameras

-Berührungslose Temperaturmessung wird erreicht.
Das System erfasst automatisch die heißeste Stelle auf dem Bildschirm oder innerhalb eines bestimmten Bereichs, wodurch Probleme sofort sichtbar werden und eine genaue Fehlerlokalisierung möglich ist. Es hilft, die Ursachen von Fehlern zuverlässig und präzise zu identifizieren.

-Alarmschwelleneinstellungen werden unterstützt.
Wenn die Temperatur den voreingestellten Schwellenwert erreicht, wird ein Alarm ausgelöst, um das Personal umgehend zu benachrichtigen und entsprechende Maßnahmen zu ergreifen.

-Temperaturinformationen werden visualisiert.
Die Temperaturmesswerte werden auf dem Bildschirm angezeigt, so dass der Benutzer die Temperatur jedes ausgewählten Bereichs einsehen kann. Diese Funktion unterstützt die Überwachung großer Bereiche.

-SDK für sekundäre Entwicklung ist verfügbar.
Alarmmeldungen können über den IO-Anschluss, den seriellen Anschluss oder andere Schnittstellen übertragen werden, was eine flexible Geräteintegration und Sekundärentwicklung unterstützt.

3.Anwendungen von Wärmebildkameras bei der Erkennung von Verdichterkühlung

-Erkennung von Kältemittelleckagen
Während des Konstruktions-, Schweiß- und Produktionsprozesses kommt es am Kältemitteldruckbehälter und am Stahlrohr aufgrund schlechter Schweiß- oder Stahlrohrqualität zu geringfügigen Kältemittelleckagen, die zu einem schnellen Kältemittelverbrauch führen.

Die Wärmebildkamera kann zur Temperaturmessung des Kältemittelbehälters und des Stahlrohrs eingesetzt werden, die Punkte mit einer abnormalen Temperatur sichtbar identifizieren, die Positionen der Kältemittelleckagen genau lokalisieren und die Verantwortlichen auffordern, rechtzeitig Abhilfemaßnahmen zu ergreifen, um Energieverluste zu verhindern und die Kühlung des Kompressors zu stabilisieren.

-Temperaturmessung des Verdichtergehäuses
Ein abnormaler Betrieb des Kühlsystems oder eine übermäßig hohe Last führen zu Temperaturabweichungen des Verdichtergehäuses, die sich negativ auf die Lebensdauer des Verdichters auswirken.

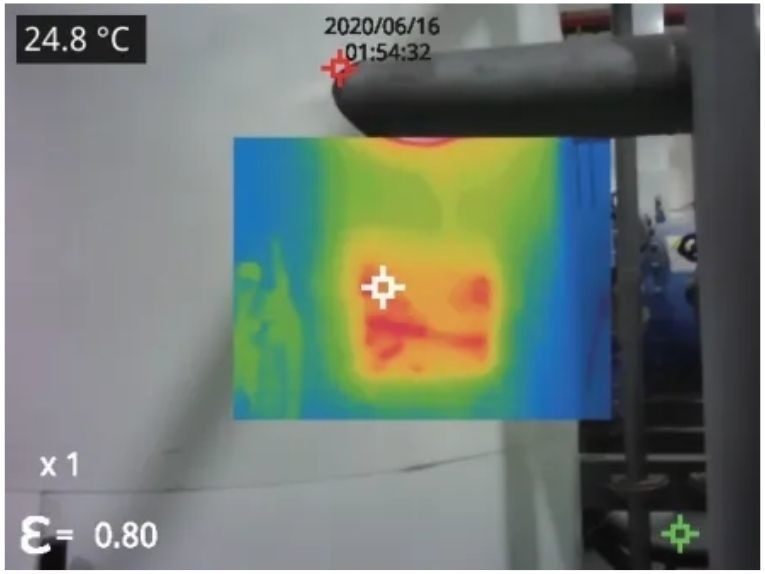

Mit der Wärmebildkamera kann ein großflächiger und omnidirektionaler Scan des Verdichtergehäuses durchgeführt, die Gesamttemperaturdaten des Verdichtergehäuses erfasst und automatisch die heißeste Stelle auf dem Bildschirm oder im Bereich erfasst werden, um Probleme direkt sichtbar zu machen und eine genaue Problemlokalisierung zu ermöglichen. Es hilft, die Ursachen von Fehlern zuverlässig und präzise zu ermitteln.

-Temperaturmessung des Motors
Während des Motorbetriebs können übermäßig hohe oder ungleichmäßige Temperaturen am Motorgehäuse durch schlechte oder ungleichmäßige Wärmeabgabe, Alterung der internen Spulen, unzureichende Lastkapazität oder schlechte Qualität der Stromversorgung entstehen. Ungewöhnliche Temperaturen im Motorlager werden in der Regel durch unzureichende Schmierung oder eine falsche Ausrichtung der Welle verursacht.

Eine Wärmebildkamera ermöglicht eine berührungslose Temperaturmessung des Motors ohne Unterbrechung des Gerätebetriebs. Sie unterstützt die Einstellung von Alarmschwellen - wenn die Temperatur den voreingestellten Bereich überschreitet, wird ein Alarm ausgelöst, um das Personal zu alarmieren, so dass ein rechtzeitiges Eingreifen möglich ist und ein Abschalten des Motors und des gesamten Kühlsystems aufgrund von thermischen Anomalien verhindert wird.

-Temperaturmessung des elektrischen Geräts
Die meisten Fehler in elektrischen Geräten gehen mit einer abnormalen Erwärmung einher, die sich direkt auf die Systemstabilität auswirkt und die Lebensdauer der Komponenten verkürzt. Mit einer Wärmebildkamera lässt sich der Betriebszustand elektrischer Geräte in Echtzeit überwachen. Die gemessene Temperatur kann mit historischen Daten oder mit der Temperatur ähnlicher Geräte in derselben Umgebung verglichen werden, um festzustellen, ob ein Temperaturanstieg vorliegt.

Das System kann automatisch die heißeste Stelle auf dem Bildschirm oder in einem bestimmten Bereich erkennen und erfassen, potenzielle Fehlerpunkte rechtzeitig identifizieren und das Personal für eine vorbeugende Wartung alarmieren. Auf diese Weise können elektrische Ausfälle und Brandgefahren durch thermische Fehlfunktionen in Stromversorgungsgeräten vermieden werden.

4.Empfohlene Produkte von Raythink
----AT31/AT61 Motorisierte fokussierende Wärmebildkamera
-Autofokus: bequemere Anwendung vor Ort
poE-Stromversorgung: vereinfachte Verkabelung
-Umfassende Softwarefunktionen:Verknüpfung mit externen Alarmgeräten
-SDK für mehrere Plattformen: Unterstützung der Sekundärentwicklung

----TN430/TN460 Fest montierte Wärmebildkamera
-Hochauflösende Bildgebung - 384×288 ungekühlter Detektor liefert klare Wärmebilder für eine genaue Analyse.
-Echtzeit-Überwachung - 50 Hz Bildfrequenz erfassen schnelle Temperaturänderungen sofort.
-Breiter Temperaturbereich - Misst von -20°C bis +650°C mit optionalen Linsen und Kompensationsalgorithmus.
-Flexible Integration - Unterstützt Modbus, Onvif und wird mit SDK für eine einfache Systemintegration geliefert.

5. Wie macht man ein Infrarot-Wärmebild von höchster Qualität?
Bitte beachten Sie die folgenden Vorschläge für die Verwendung einer Wärmebildkamera zur Aufnahme von Infrarot-Wärmebildern in erstklassiger Qualität:
-Wählen Sie für Szenen, die einen geringen Temperaturunterschied erfordern, eine Wärmekamera mit hoher thermischer Empfindlichkeit
-Wählen Sie Produkte oder Stufen mit geeigneten Messbereichen für verschiedene Szenen und Temperaturen
-Achten Sie darauf, ob sich während der Aufnahme andere Wärmequellen in der Nähe befinden, insbesondere bei Gehäusen mit glänzenden Oberflächen, da diese die Wärmequellen in der Umgebung eher refl ektieren und die Erkennung stören können. Ändern Sie daher den Aufnahmewinkel, wenn Wärmequellen in der Nähe sind
-Verwenden Sie zunächst die automatische Messung, und aktivieren Sie dann die Funktion zur Streckung der Temperaturbreite. Stellen Sie die Temperaturbreite manuell auf das Minimum ein und schließen Sie den zuvor gemessenen Temperaturbereich ein, um die Bilddetails zu verbessern
