Ultrahochtemperatur-Wärmebildkamera-Anwendung in der Floatglas-Produktion

{{{sourceTextContent.subTitle}}}

Die kritische Rolle von Ultrahochtemperatur-Wärmebildkameras bei der Floatglasherstellung

{{{sourceTextContent.description}}}

1.Hintergrund der Anwendung
Mit dem rasanten Fortschritt in der Glasindustrie steigt die Nachfrage nach hochwertigem Hochleistungsglas stetig an. Um diesem wachsenden Bedarf gerecht zu werden, werden weltweit immer mehr Produktionslinien für hochwertiges Floatglas errichtet. Dieser Produktionsanstieg hat zu einer verstärkten Nachfrage nach fortschrittlichen Produktionskontrollsystemen und thermischen Prüfgeräten geführt. Bei den kritischen Komponenten des Floatglasherstellungsprozesses - dem Schmelzofen, dem Zinnbad und dem Kühlofen - sind die präzise Temperatursteuerung und -überwachung nach wie vor Schlüsselbereiche für technologische Verbesserungen. Um diese Herausforderungen zu meistern, sind Wärmebildkameras in modernen Floatglasproduktionslinien unverzichtbar geworden. Sie bieten eine zuverlässige Temperaturerfassung in Echtzeit, um die Produktqualität und Prozesseffizienz sicherzustellen.

2.Anwendungssituation
In hochwertigen Floatglas-Produktionslinien spielen Wärmebildkameras eine entscheidende Rolle bei der Überwachung der Temperatur in verschiedenen Phasen des Herstellungsprozesses. Sie werden vor allem im Glasschmelzofen, im Zinnbad, im Kühlofen und in der Cold-End-Anlage eingesetzt. Diese fortschrittlichen Wärmebildsysteme verfolgen kontinuierlich die Temperatur des geschmolzenen Glases und des Glasbandes in den verschiedenen thermischen Zonen und ermöglichen so eine Prozesssteuerung in Echtzeit, die Verbesserung der Produktkonsistenz und die Reduzierung des Energieverbrauchs.

-Glasofen
Der Glasofen ist das Herzstück der Floatglasproduktionslinie, in dem das Rohmaterial zum Schmelzen, Klären, Homogenisieren und kontrollierten Abkühlen hohen Temperaturen ausgesetzt wird. Durch diesen Prozess entsteht eine hochwertige Glasschmelze, die zur weiteren Formgebung in das Zinnbad fließt. Eine genaue Temperaturkontrolle in jeder Zone des Ofens ist unerlässlich, um sicherzustellen, dass die Materialien korrekt schmelzen und durchgängig hochwertiges Flüssigglas ergeben. Um dies zu erreichen, sind Wärmebildkameras strategisch positioniert, um die Temperatur des Ofens und des geschmolzenen Glases in Echtzeit zu überwachen. Wird eine Temperaturabweichung festgestellt, löst das System automatisch einen Alarm aus, so dass die Bediener sofort Korrekturmaßnahmen ergreifen und stabile Ofenbedingungen für eine kontinuierliche, hochwertige Glasproduktion aufrechterhalten können.

-Zinnbad
Das Zinnbad ist der Kernformungsabschnitt der Floatglasproduktionslinie, in dem das geschmolzene Glas zu einem kontinuierlichen Band geformt wird. Wenn das flüssige Glas in das Zinnbad fließt, verteilt und nivelliert es sich auf natürliche Weise auf der Oberfläche des geschmolzenen Zinns und bildet ein Glasband mit der gewünschten Breite und Dicke. Während das Glasband allmählich abkühlt, wird es von Präzisionsgeräten wie mechanischen Abziehern, Kantenblockern und Kantenstreckern geführt. Eine genaue Temperaturüberwachung im gesamten Zinnbad ist entscheidend für die Gleichmäßigkeit und die Vermeidung von Fehlern. Wärmebildkameras werden eingesetzt, um die Temperatur zu überwachen und horizontale Temperaturunterschiede am Ausgang des Zinnbads in Echtzeit zu erkennen. Werden abnormale thermische Schwankungen festgestellt, werden sofort Korrekturen vorgenommen, um den Prozess zu stabilisieren und eine hochwertige Glasbildungsrate zu gewährleisten.

-Kühlofen
Nachdem das Glasband geformt ist, behält es eine hohe Temperatur bei und muss einen Kühlofen durchlaufen, um innere thermische Spannungen zu beseitigen und Risse oder Verformungen zu verhindern. Der Kühlofen kühlt das Glas schrittweise und kontrolliert ab, um die strukturelle Stabilität zu gewährleisten. Wärmebildkameras spielen in dieser Phase eine entscheidende Rolle, indem sie die Oberflächentemperatur des Glasbandes in den verschiedenen Zonen des Kühlofens kontinuierlich überwachen. Diese Kameras helfen dabei, horizontale Temperaturschwankungen zu erkennen, Abkühlungstendenzen zu verfolgen und Echtzeitdaten zur Optimierung der Glühkurve zu liefern. Eine genaue Temperaturkontrolle während dieses Prozesses ist unerlässlich, um sicherzustellen, dass das endgültige Glasprodukt den strengen Qualitäts- und Haltbarkeitsstandards entspricht.

Wesentliche Vorteile
*Steigerung von Produktion und Ertrag
*Verbesserte Prozesskontrolle
*Verbessern der Produktkonsistenz
*Verringerung der Ausfallzeiten

3.Anwendungsvorteile
-Wetterunabhängige Überwachung: Das Überwachungssystem in der Wärmebildkamera ermöglicht eine Fernüberwachung bei jedem Wetter, ohne dass eine direkte Überwachung erforderlich ist.
-Echtzeit-Alarm: Wenn abnormale Temperaturen festgestellt werden, wird eine Alarmmeldung erzeugt. Dies löst die Verknüpfung anderer Geräte aus, um den Betrieb zu stoppen.
-Anzeige von Wärmebildern: Das System zeigt Wärmebilder in Echtzeit mit einer klaren Temperaturverteilung an.
temperatur-Analyse: Echtzeit-Temperaturdaten und -informationen können an jedem Punkt innerhalb des Überwachungsbereichs analysiert werden.

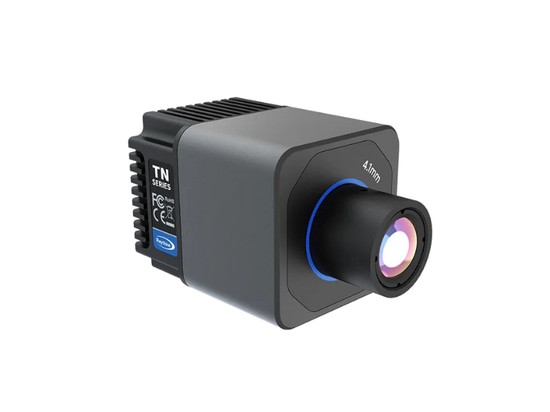

4.Empfohlene Produkte von Raythink-----TN460U Ultrahochtemperatur-Wärmebildkamera
-Hohe Infrarot-Auflösung: Eine neue Generation von 12μm-Infrarot-Wärmebilddetektoren mit einer Infrarotauflösung von 640×512 Pixeln. Integriert mit führenden Infrarot-Bildalgorithmen, liefert sie hochauflösende und detaillierte Bilder.
-Ultrahohe Temperaturgenaue Messung: Mit einem weiten Temperaturbereich von 0~2000°C, speziell entwickelt für Hochtemperaturszenarien. Es gibt synchronisierte 25Hz Bild- und Temperaturdaten aus und gewährleistet so eine konsistente und stabile Hochtemperaturüberwachung.
-Raffiniertes Industriedesign, einfacher Einsatz: Kompakt und leicht, bietet unbegrenzte Integrationsmöglichkeiten. Optional sind luftgekühlte/wassergekühlte Gehäuse erhältlich, um den Anforderungen rauer Industrieumgebungen gerecht zu werden. Drei optionale Objektive ermöglichen eine flexible Anpassung an verschiedene Anwendungsszenarien. Offene Netzwerkprotokolle erleichtern die Integration und die Sekundärentwicklung für Kunden.

5.Fazit
Da sich die Floatglasproduktion in Richtung einer stärkeren Automatisierung und höherer Qualitätsanforderungen weiterentwickelt, ist die Integration fortschrittlicher Wärmebildtechnologien unerlässlich geworden. Vom Schmelzen über das Formen bis hin zum Kühlen sorgt eine präzise Temperaturüberwachung in Echtzeit für einen stabilen Betrieb, eine höhere Produktausbeute und eine hervorragende Glasqualität. Wärmebildkameras ermöglichen nicht nur eine effiziente Prozesssteuerung, sondern tragen auch zu Energieeinsparungen, vorausschauender Wartung und Produktionssicherheit bei. Unter den verfügbaren Lösungen sticht die Ultrahochtemperatur-Wärmebildkamera Raythink TN460U mit ihrer hochauflösenden Bildgebung, ihrem weiten Temperaturbereich und ihrer industrietauglichen Anpassungsfähigkeit hervor - und ist damit die ideale Wahl für die Hochtemperaturüberwachung in modernen Floatglas-Produktionslinien. Der Einsatz dieser Spitzentechnologie ermöglicht es Herstellern, in einer sich schnell entwickelnden Branche wettbewerbsfähig zu bleiben.
