Funktionsprinzipien und Typen von Infrarot-Focal-Plane-Arrays

{{{sourceTextContent.subTitle}}}

Gekühlte vs. ungekühlte IR-FPAs: Hauptunterschiede, Materialien und Leistungsvergleiche

{{{sourceTextContent.description}}}

1.Grundlegendes Arbeitsprinzip

Ein Infrarot-Focal-Plane-Array (IR FPA) integriert die photoelektrische Umwandlung und die Signalausleseverarbeitung. Es besteht aus Infrarotsensorelementen, die in einem bestimmten Muster angeordnet sind, und einer Signalverarbeitungseinheit. Das einfallende Infrarotlicht wird durch das optische System auf die Sensorelemente fokussiert. Die Sensorelemente wandeln die empfangene infrarote Strahlungsenergie durch photoelektrische Umwandlung in elektrische Signale um. Die Signalverarbeitungseinheit ist für die Integration, Verstärkung, Abtastung und Speicherung dieser elektrischen Signale zuständig. Schließlich werden diese Signale über einen Ausgangspuffer und ein Multiplexsystem an das Überwachungssystem weitergeleitet, so dass ein der aktuellen Szene entsprechendes Infrarotbild angezeigt werden kann.

2.Arten von Infrarot-Focal-Plane-Arrays
Infrarot-Focal-Plane-Arrays (IR-FPAs) können je nach Kühlungsbedarf als gekühlt oder ungekühlt klassifiziert werden.

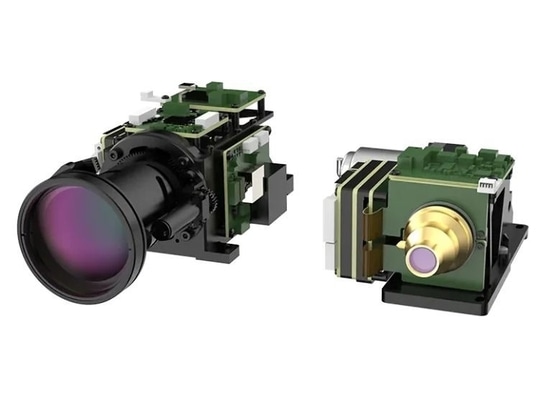

- Gekühlte Infrarot Focal Plane Arrays
Gekühlte Infrarot-Focal-Plane-Arrays basieren auf kryogener Kühltechnik und dem Prinzip der Photonendetektion. Sie benötigen eine Kühlvorrichtung, um eine Umgebung mit niedriger Temperatur aufrechtzuerhalten und eine hohe Leistung zu erzielen. Gekühlte IR-FPAs bieten eine hohe Empfindlichkeit und einen großen Erfassungsbereich und eignen sich besonders für Anwendungen wie Zielsuche und -verfolgung, Satellitenfernerkundung und wissenschaftliche Spitzenforschung. Allerdings sind gekühlte IR-FPAs aufgrund der Beschränkungen bei Kühlgeräten und -materialien mit höheren Kosten und einem höheren Stromverbrauch verbunden.

Kernmaterialien
Gekühlte IR-FPAs werden hauptsächlich aus zwei Arten von Materialien hergestellt: Quecksilber-Cadmium-Tellurid (HgCdTe) und Indium-Antimonid (InSb). Von diesen Materialien hat sich HgCdTe aufgrund seiner breiten Spektralempfindlichkeit, seiner hervorragenden Integrationsfähigkeit und seiner Eignung für die weltraumgestützte Fernerkundung zum vorherrschenden Material für Hochleistungs-Infrarotdetektoren entwickelt. InSb, bei dem häufig die Flip-Chip-Verbindungstechnologie zum Einsatz kommt, eignet sich aufgrund seiner höheren Ladungsträgerbeweglichkeit besonders gut für die Erkennung von Infrarotstrahlung im Bereich von 3-5 μm, wodurch es bei der dynamischen Zielsuche und -verfolgung außergewöhnlich gut abschneidet.

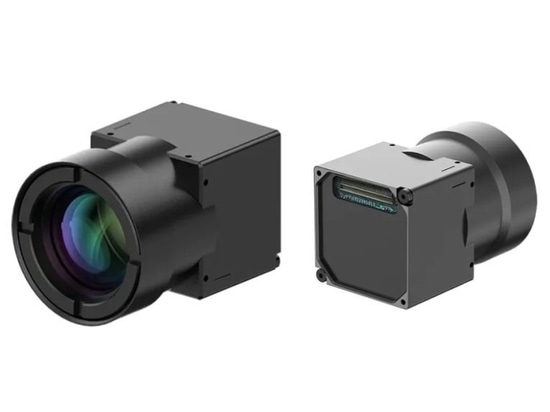

-Ungekühlte Infrarot-Focal-Plane-Arrays
Ungekühlte Infrarot-Focal-Plane-Arrays (IR-FPAs) bestehen aus pyroelektrischen Detektoren oder Mikrobolometern sowie den entsprechenden Schaltkreisen und Systemen. Sie benötigen keine Kühlvorrichtung und können bei Raumtemperatur betrieben werden. Im Vergleich zu gekühlten Infrarot-Focal-Plane-Arrays bieten ungekühlte Typen deutliche Vorteile in Bezug auf Größe, Kosten und Lebensdauer, so dass sie sich besonders für zivile Anwendungen eignen, bei denen Tragbarkeit und Kosteneffizienz von entscheidender Bedeutung sind, z. B. für industrielle Inspektionen, Sicherheitsüberwachung, Fahrassistenz und Unterhaltungselektronik.

Kernmaterialien
Derzeit konzentriert sich die Entwicklung ungekühlter Infrarot-Focal-Plane-Arrays hauptsächlich auf das langwellige Infrarotband (LWIR) von 8-14 μm. Die Leistung dieser Arrays hängt weitgehend von der Wahl des Materials ab, aus dem der Wärmesensor besteht. Unter den verwendeten Materialien ist Vanadiumoxid (VOx) weithin für seine hervorragende Empfindlichkeit und Temperaturmessgenauigkeit bekannt. Amorphes Silizium (α-Si) hat aufgrund seines ausgereiften Herstellungsverfahrens und seiner Eignung für die Großserienproduktion ebenfalls eine bedeutende Marktposition inne.

3.Gekühlte vs. ungekühlte Infrarot-Focal-Plane-Arrays
Gekühlte und ungekühlte Infrarot Focal Plane Arrays (IR FPAs) unterscheiden sich im strukturellen Aufbau, in den Schlüsselmaterialien und in den Herstellungsprozessen, was zu Unterschieden in ihren geeigneten Anwendungen führt. Die Hauptunterschiede liegen in mehreren Aspekten:

(1) Empfindlichkeit: Gekühlte IR-FPAs müssen in einer Niedrigtemperaturumgebung arbeiten, um Rauschen und Dunkelstrom, die durch thermische Erregung verursacht werden, zu unterdrücken und so eine höhere Nachweisempfindlichkeit und Bildqualität zu erreichen. Im Gegensatz dazu arbeiten ungekühlte IR-FPAs bei Raumtemperatur und sind, obwohl sie kein Kühlsystem benötigen, im Allgemeinen weniger empfindlich und zuverlässig.

(2) Preis: Gekühlte IR-FPAs sind teurer, da sie auf kryogene Kühlsysteme angewiesen sind und die Herstellungsprozesse für ihre Kernmaterialien komplexer sind. Im Vergleich dazu benötigen ungekühlte IR-FPAs keine Kühlkomponenten, haben niedrigere Herstellungskosten und sind daher kostengünstiger.

(3) Lebensdauer: Die Lebensdauer von gekühlten IR-FPAs wird häufig durch die Zuverlässigkeit des Kühlmechanismus begrenzt, was zu einer relativ kurzen Lebensdauer führt. Ungekühlte IR-FPAs, die eine einfachere Struktur und keine mechanischen Kühleinheiten aufweisen, haben im Allgemeinen eine längere Gesamtlebensdauer. Ihre Empfindlichkeit kann jedoch mit der Alterung der Komponenten abnehmen.
