Mit der zunehmenden Multifunktionalität elektronischer Produkte entwickeln sich die Schaltungssysteme in Richtung höherer Integration, kleinerer Bauelemente und höherer Leistungsdichte. Die Elektronikindustrie tritt in eine Ära ein, in der hohe Präzision und hohe thermische Belastungen nebeneinander bestehen.

Die höhere Integration bringt jedoch eine Reihe neuer Herausforderungen mit sich - Wärmemanagement und Fehlerdiagnose. Wenn die von elektronischen Komponenten während des Betriebs erzeugte Wärme nicht ordnungsgemäß überwacht oder abgeleitet wird, kann dies die Leistung, Stabilität und Zuverlässigkeit der Leiterplatte beeinträchtigen und sogar zum Ausfall von Komponenten während der Entwicklung oder im tatsächlichen Einsatz führen.

Bei Leiterplatten mit hoher Packungsdichte führen Unterschiede bei Strom, Spannung und Herstellungsverfahren zu undeutlichen Wärmeverteilungsmustern zwischen den Komponenten. Durch die genaue Messung und Analyse des thermischen Profils der Leiterplatte können Ingenieure potenzielle Schwachstellen im Design erkennen, das Layout und die Kühlungsstrategien optimieren und letztendlich die Erfolgsquote bei der Produktentwicklung und die langfristige Zuverlässigkeit verbessern.

Herkömmliche berührungsbasierte Temperaturmessmethoden sind arbeitsintensiv, aufdringlich und reaktionsschnell, was sie für moderne Elektronik mit hoher Packungsdichte ungeeignet macht. Im Gegensatz dazu ermöglicht die Infrarot-Thermografie mit ihrem berührungslosen Betrieb, der Echtzeit-Visualisierung und der hohen thermischen Empfindlichkeit eine präzise Quantifizierung der Temperaturverteilung und eine schnelle Erkennung anormaler Wärmequellen. Sie ist daher zu einem unverzichtbaren Werkzeug in der elektronischen Forschung und Entwicklung, der Qualitätskontrolle und der Fehleranalyse geworden.

Dieser Artikel gibt einen systematischen Überblick über die Infrarot-Thermografie bei der Leiterplattenprüfung und Fehlerdiagnose, einschließlich ihrer Funktionsprinzipien, Hauptvorteile, typischer Anwendungsszenarien und empfohlener Produktlösungen, die einen effizienten und datengesteuerten Ansatz zur Optimierung des thermischen Designs und der Zuverlässigkeit in der Elektronikindustrie bieten.

1. Prinzipien der Wärmebildtechnik und PCB-Anwendungen
1）Grundlegende Prinzipien der Infrarot-Wärmebildtechnik
Alle Objekte mit einer Temperatur über dem absoluten Nullpunkt (-273,15 °C) geben Energie in Form von Infrarotstrahlung ab. Infrarot-Wärmebildkameras erfassen diese Strahlungssignale, wandeln sie in elektronische Signale um und verarbeiten sie, um ein Bild der Temperaturverteilung zu erzeugen. Unterschiedliche Temperaturregionen werden in verschiedenen Farben dargestellt, wobei Bereiche mit hoher Temperatur in der Regel in rot oder gelb und Bereiche mit niedriger Temperatur in blau oder grün angezeigt werden.

2）Anwendungsprinzipien der Wärmebildtechnik in Leiterplatten
Wenn Strom durch elektronische Bauteile fließt, erzeugt er Wärme. Unter normalen Betriebsbedingungen ist die Temperaturverteilung stabil und steht im Einklang mit der erwarteten Leistungsaufnahme. Wenn jedoch Fehler wie Kurzschlüsse, offene Schaltkreise, kalte Lötstellen, Leckagen oder Alterung auftreten, wird die lokale Temperaturverteilung anormal. Wärmebildkameras können diese Veränderungen erfassen und mögliche Fehlerstellen schnell und intuitiv identifizieren.

Im Gegensatz zu kontaktbasierten Werkzeugen wie Multimeter oder Oszilloskope müssen bei der Wärmebildtechnik keine elektrischen Verbindungen hergestellt oder Komponenten demontiert werden, was eine umfassende Inspektion von hochdichten, mehrlagigen Leiterplatten ermöglicht.

2. Typische Anwendungsszenarien
1）PCB-Entwicklung und Temperaturüberwachung
Während der Design- und Validierungsphase einer Leiterplatte müssen F&E-Ingenieure häufig die Temperaturen verschiedener elektronischer Komponenten unter simulierten realen Betriebsbedingungen überwachen. Durch die Aufzeichnung des gesamten Prozesses vom Einschalten bis zur thermischen Stabilisierung können die Ingenieure die thermischen Verteilungseigenschaften unter verschiedenen Lastbedingungen klar verstehen.

Infrarot-Wärmebildkameras ermöglichen eine umfassende Echtzeit-Temperaturerfassung der Leiterplatte und unterstützen die Ingenieure bei der Erstellung von Temperaturverteilungskarten und Variationskurven für kritische Bereiche. Anhand dieser Daten können Komponenten mit Überhitzung, ungleichmäßiger Wärmeabgabe oder potenziellen Ausfallrisiken genau identifiziert werden, so dass die Ingenieure das Schaltungslayout anpassen und das Wärmemanagementdesign optimieren können.

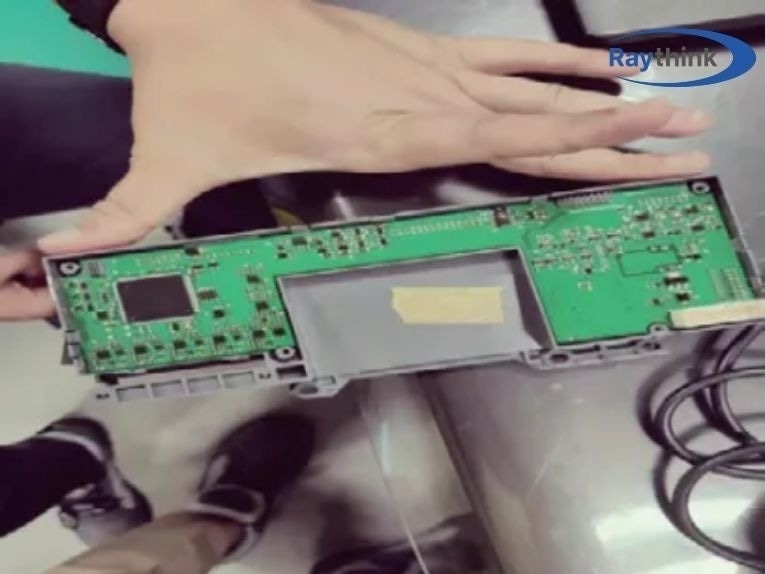

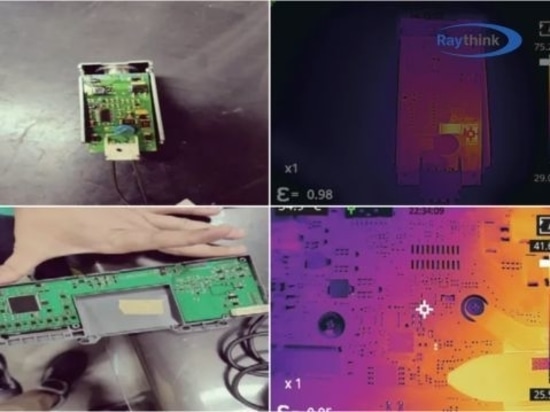

2）PCB-Fehlerlokalisierung und Wartung
Die Leiterplatte ist das "Nervenzentrum" eines elektronischen Systems, und ihre Zuverlässigkeit wirkt sich direkt auf die Gesamtleistung des Geräts aus. Aufgrund von längerem Betrieb, externen Störungen oder Alterung der Komponenten können auf Leiterplatten Fehler wie Kurzschlüsse, kalte Lötstellen oder Ausfälle auftreten.

Herkömmliche kontaktbasierte Temperaturmessmethoden wie Thermoelementfühler sind ineffizient, liefern uneinheitliche Daten und sind anfällig für fehlende Erkennungen. Im Gegensatz dazu können Infrarot-Wärmebildkameras die gesamte Temperaturverteilung der Leiterplatte in einem einzigen Scanvorgang erfassen und ermöglichen so eine schnelle Identifizierung ungewöhnlich heißer Bereiche.

Wenn interne Kurzschlüsse in Chips auftreten, Kondensatoren ausfallen oder Lötstellen einen schlechten Kontakt haben, manifestieren sich diese Fehler als örtlich begrenzte, anormale Wärmemuster, die als deutliche Temperaturanomalien in Wärmebildern erscheinen. Ingenieure können die Wärmebilder von normalen und fehlerhaften Leiterplatten vergleichen, um die problematischen Komponenten genau zu lokalisieren.

Dieser Ansatz reduziert den Zeitaufwand für herkömmliche Punkt-für-Punkt-Messungen erheblich und macht die Wartung effizienter und zuverlässiger, insbesondere bei komplexen Schaltkreisen, wie sie in Servern, Kommunikations-Basisstationen und industriellen Steuerungssystemen vorkommen.

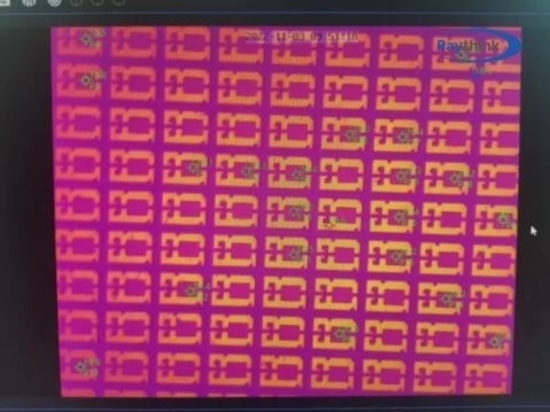

3）Chip-Mikroinspektion und zerstörungsfreie Prüfung
Als Kernkomponente einer Leiterplatte sind die Qualität der Verpackung und die thermische Leistung eines Chips entscheidend für die Lebensdauer und die Gesamtleistung des Produkts. Während der Produktion und Verpackung treten häufig Fehler auf, wie z. B. unzureichende Aushärtung der Silberpaste, Verunreinigungen der Lötstellen und ungleichmäßige Belastung des Chiprahmens, die alle den Kontaktwiderstand erhöhen und abnorme Wärme erzeugen können.

Mikroskopische Infrarot-Wärmebildkameras bieten eine hohe räumliche Auflösung und eine hohe Empfindlichkeit und ermöglichen eine präzise Temperaturmessung und -darstellung ohne physischen Kontakt mit der Chipoberfläche. Durch die Erfassung der Temperaturverteilung auf dem Chip in Echtzeit können Ingenieure Hotspots schnell identifizieren und mögliche Probleme mit dem Verpackungsprozess oder dem Material beurteilen.

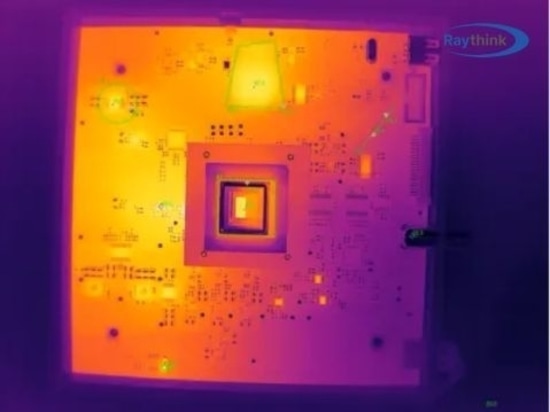

4）Thermisches Design und Wärmeoptimierung
Da die Leistung elektronischer Geräte immer weiter verbessert wird, steigt der Stromverbrauch von Chips und Leistungsmodulen stetig an, wodurch das thermische Design zu einem kritischen Faktor für die Systemstabilität und Lebensdauer wird.

Mit Wärmebildkameras können Ingenieure die Verteilung von Wärmequellen, die Wärmeleitfähigkeit von Materialien und die Effizienz von Kühlstrukturen in der Entwurfsphase visuell bewerten. Durch die Überwachung der Temperaturen in Echtzeit unter verschiedenen Belastungsbedingungen können Ingenieure beurteilen, ob Kühlkörper, Wärmeleitpads und Luftstromkanäle effektiv funktionieren, und Probleme wie Wärmestau oder ungleichmäßige Wärmeübertragung erkennen.

Während der Forschungs- und Entwicklungsphase können die Ingenieure die Kühlpfade und das Komponentenlayout auf der Grundlage der Ergebnisse der Wärmebildtechnik anpassen und so das Risiko eines thermischen Durchgehens verringern sowie die Zuverlässigkeit und Energieeffizienz des Systems verbessern. Bei Hochleistungscomputern, Wechselrichtern und Steuermodulen für Elektrofahrzeuge hat sich die Wärmebildtechnik zu einem Standardwerkzeug für die Optimierung der Wärmeableitung entwickelt.

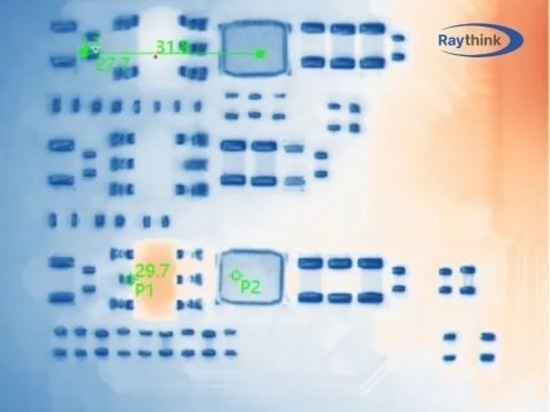

5）Umwelt- und dynamische Tests
Bei der Entwurfsprüfung und Zuverlässigkeitsprüfung elektronischer Produkte müssen Forscher häufig das dynamische thermische Verhalten von Schaltkreisen unter extremen Temperaturen, hohen Strömen oder komplexen elektromagnetischen Umgebungen bewerten.

Infrarot-Wärmebildkameras können unter diesen extremen Bedingungen dynamische Temperaturmessungen in Echtzeit durchführen und so den gesamten Prozess des Temperaturanstiegs von Schaltungskomponenten genau erfassen. So kann die Wärmebildkamera beispielsweise bei der Prüfung von Prüfspitzen bei allmählich ansteigendem Strom gleichzeitig die Temperaturkurven der Prüfspitzen und Kontaktpunkte aufzeichnen und so Messfehler oder durch Überhitzung verursachte Bauteilschäden verhindern.

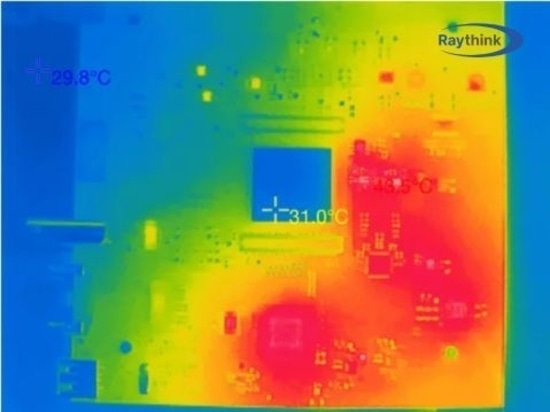

6）PCB Wärmeverteilungsanalyse
Die Wärmeverteilung auf einer Leiterplatte wirkt sich direkt auf die elektrische Leistung, die Signalintegrität und die Lebensdauer des Produkts aus. Mit der Infrarot-Wärmebildtechnik können Ingenieure hochauflösende Temperaturverteilungspläne erstellen, die einen umfassenden Überblick über die thermischen Eigenschaften aller Bereiche der Leiterplatte geben.

Die Analyse von Wärmebildern hilft nicht nur bei der Identifizierung potenzieller Hotspots und lokaler thermischer Risiken, sondern ermöglicht auch die Bewertung der Effektivität verschiedener Kühlungsdesigns, Materialauswahlen oder Komponentenlayouts.

7）Überwachung der Temperatur von Halbleiteranlagen
Infrarot-Wärmebildkameras ermöglichen die Echtzeit-Überwachung und Frühwarnung vor Überhitzung in Halbleiterfertigungsanlagen.

Durch die kontinuierliche thermische Überwachung hochwertiger Anlagen wie Lithografiemaschinen und Ionenimplantern können abnormale Temperaturanstiege in kritischen Komponenten wie Motoren und Lagern im Voraus erkannt werden. Dies trägt dazu bei, Ausfallzeiten aufgrund von Überhitzung zu vermeiden und Produktionsverluste zu verringern.

Darüber hinaus wird durch die berührungslose Temperaturmessung mit Infrarotkameras ein direkter Kontakt zwischen dem Personal und den Hochtemperaturkomponenten vermieden, was die Sicherheitsrisiken erheblich verringert und gleichzeitig die Automatisierung und die betriebliche Effizienz im Produktionsprozess verbessert.

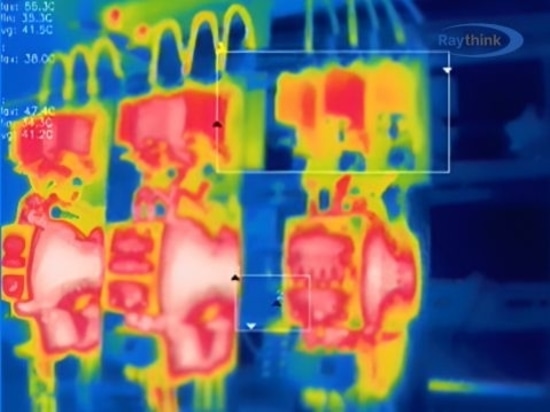

8）Temperaturüberwachung von Stromverteilerschränken
Das Innere von Stromverteilerschränken enthält dicht gepackte Geräte und komplexe elektromagnetische Umgebungen. Bei längerem Betrieb neigen Komponenten wie Kabel, Stromschienenverbindungen und Schaltkontakte aufgrund von schlechtem Kontakt, Materialalterung oder mechanischem Verschleiß zu erhöhtem lokalen Widerstand, der zu Überhitzung führen kann, was wiederum potenzielle Brandgefahren und Risiken für Geräteausfälle birgt.

Herkömmliche Temperatursensormethoden sind mit Problemen wie komplizierter Installation, verzögerter Reaktion, unklarer Temperaturverteilung und schwieriger Wartung konfrontiert, was eine umfassende Überwachung komplexer Schrankinnenräume erschwert.

Für Hochspannungsschaltanlagen mit komplexen Strukturen und begrenztem Platzangebot bieten Infrarot-Wärmebildkameras leichte und bequeme kartenförmige Überwachungslösungen, die eine interne Temperaturüberwachung in Echtzeit, eine automatische Fehlerdiagnose und Anomalie-Warnungen ermöglichen. Die Wärmebildtechnik ermöglicht es Ingenieuren, Temperaturverteilungsunterschiede visuell zu erkennen, potenzielle Hotspots rechtzeitig zu identifizieren und die Sicherheit und Zuverlässigkeit des Schaltschrankbetriebs erheblich zu verbessern.

Darüber hinaus kann das System mit szenariospezifischen Softwareplattformen gekoppelt werden, einschließlich eines leichtgewichtigen Echtzeit-Überwachungsclients und einer integrierten Media-Cloud-Plattform, die Online-Videoinspektionen, zentralisierte Verwaltung und Fernwarnungen unterstützt und eine umfassende Infrarot-Wärmebildlösung für den intelligenten Betrieb und die Sicherheitsüberwachung von Stromverteilerschränken bietet.
