Das Unsichtbare sichtbar machen: Neueste Wärmebildlösung für die 3D-Gasleckortung

{{{sourceTextContent.subTitle}}}

Revolutionierung der industriellen Sicherheit: KI-unterstützte OGI-Kameras für die Erkennung von Gaslecks in Echtzeit

{{{sourceTextContent.description}}}

Laut MarketsandMarkets™ wird erwartet, dass der Markt für Gasdetektion bis 2030 ein Volumen von 5,18 Mrd. USD erreichen wird, ausgehend von 3,84 Mrd. USD im Jahr 2025, was auf steigende Sicherheitsstandards in der Industrie, die Einhaltung strengerer Vorschriften und die zunehmende Bedeutung des Umweltschutzes zurückzuführen ist. Als Reaktion darauf entwickelt die Industrie innovative Gasdetektionstechnologien, um dieser steigenden Nachfrage gerecht zu werden. Unter diesen zeichnet sich die OGI-Kamera (Optical Gas Imaging Camera) als eines der genauesten Instrumente aus, das eine berührungslose, weitreichende und dreidimensionale Gasvisualisierung bietet.

Raythink, ein führendes Unternehmen im Bereich der Wärmebildtechnik, treibt die Innovation in der Gasdetektion voran. Durch die Integration fortschrittlicher OGI-Kameras mit KI-gestützten Algorithmen und einer umfassenden Softwareplattform bietet Raythink leistungsstarke, integrierte Lösungen, die der Industrie helfen, die Sicherheit zu verbessern, die Einhaltung gesetzlicher Vorschriften zu gewährleisten und negative Auswirkungen auf die Umwelt zu reduzieren.

1. Was ist eine OGI-Kamera?
Eine OGI-Kamera (Optical Gas Imaging Camera) ist ein spezielles Gerät, das die Infrarot-Bildgebungstechnologie nutzt, um Gaslecks visuell zu erkennen. Sie ermöglicht es den Bedienern, Gase zu identifizieren und zu lokalisieren, die mit bloßem Auge nicht sichtbar sind, z. B. Methan, flüchtige organische Verbindungen (VOC), Schwefelhexafluorid und andere gefährliche Gase.

2. Wie funktioniert eine OGI-Kamera?
Industrielle gefährliche Gase (z. B. Methan, flüchtige organische Verbindungen und Ammoniak) weisen charakteristische molekulare Schwingungs- und Rotationsabsorptionsspektren im bestimmten Infrarotbereich von 3-17 μm auf. Wenn Infrarotstrahlung diese Gase durchdringt, absorbieren die Gasmoleküle Energie bei ihren charakteristischen Wellenlängen, was zu wellenlängenspezifischen Absorptionsmerkmalen führt.

Auf diesem Prinzip aufbauend, erzeugt ein dynamisches Gasleck im Sichtfeld einer OGI-Kamera dynamische Strahlungsunterschiede bei den entsprechenden Absorptionswellenlängen, die als Graustufenkontrast im Infrarotbild erscheinen. Je höher die Gaskonzentration ist, desto stärker ist die Absorption und desto ausgeprägter ist der Graustufenkontrast.

3. Warum die OGI-Technologie für die industrielle Gasdetektion wählen?
Im Vergleich zu anderen Instrumenten wie stationären Gasdetektoren, tragbaren Gasdetektoren und Gasanalysatoren hat die OGI-Kamera mehrere Vorteile:

Visualisierung
OGI-Kameras können die Form, die Richtung und die Ausbreitung von Gasfahnen mit Hilfe von Infrarotbildern direkt anzeigen, was ihr wichtigster Vorteil gegenüber herkömmlichen Gasdetektoren ist. Wenn ein herkömmlicher Gasdetektor einen Alarm auslöst, müssen die Bediener immer noch manuell bestätigen, ob der Alarm echt oder ein Fehlalarm ist, und dann Punkt für Punkt suchen, um das Leck zu lokalisieren. Im Gegensatz dazu zeigen OGI-Kameras das Leck sofort visuell an, so dass die Bediener die genaue Position schnell erkennen, den Schweregrad einschätzen und sofortige Maßnahmen ergreifen können.
Berührungslos
Eine rechtzeitige Gasdetektion ist von entscheidender Bedeutung, da viele Industriegase giftig, entflammbar oder anderweitig gefährlich sind. Herkömmliche Erkennungsmethoden, wie z. B. tragbare Gasdetektoren, erfordern oft, dass sich die Bediener potenziell gefährlichen Bereichen nähern, um Lecks zu lokalisieren, was sie einem Sicherheitsrisiko aussetzt. OGI-Kameras hingegen ermöglichen es dem Bedienpersonal, Gaslecks aus sicherer Entfernung visuell zu erkennen und zu beurteilen. So wird unnötige Exposition vermieden, während gleichzeitig genaue und unmittelbare Informationen für Wartungs- oder Notfallmaßnahmen bereitgestellt werden.
Hohe Effizienz
Im Vergleich zu punktbasierten Instrumenten verbessert die OGI-Kamera die Effizienz der Gasdetektion erheblich, da sie eine schnelle, großflächige Abtastung innerhalb von Sekunden ermöglicht. Darüber hinaus kann sie mehrere Gase innerhalb ihres Spektralbereichs sichtbar machen, ohne dass Sensoren oder Geräte gewechselt werden müssen, was die Inspektionsabläufe weiter rationalisiert.
4. Vom Punkt zur 3D-Gasdetektion
Die Einzelpunktinspektion und verteilte Sensornetzwerke sind zwei herkömmliche Ansätze zur Erkennung von Gaslecks. Beide sind jedoch durch feste Abdeckungsmuster begrenzt und können nicht unabhängig voneinander eine flächendeckende Überwachung in Echtzeit erreichen. Um diese Einschränkungen zu überwinden, geht der aktuelle Trend dahin, mehrere komplementäre Erkennungsmethoden im dreidimensionalen Raum zu kombinieren, um ein umfassendes Verständnis der Gasleckverteilung zu erhalten.

Punktbasierte Sensoren überwachen kontinuierlich kritische Stellen wie Rohrverbindungen und Lagertanks und warnen frühzeitig vor möglichen Lecks. Fest installierte OGI-Kameras ermöglichen eine visuelle Überwachung rund um die Uhr und geben Aufschluss über Form, Richtung und Ausbreitung von Gasfahnen, ohne das Personal einer Gefahr auszusetzen. Hand- und drohnenmontierte OGI-Geräte ermöglichen flexible Inspektionen, präzise Lecklokalisierung und den Zugang zu schwer zugänglichen Bereichen.

Alle Daten von Sensoren, Kameras und Drohnen werden in eine zentrale Plattform für intelligente Analysen und Echtzeitwarnungen integriert. Dieser Multi-Source-Ansatz verbessert das Situationsbewusstsein, reduziert Fehlalarme und ermöglicht schnellere und sicherere Reaktionen auf Lecks.

5. Raythink: Leistungsstarke industrielle Gasdetektion
Als Innovator auf dem Gebiet der Wärmebildtechnologie bietet Raythink eine umfassende Reihe von OGI-Kameras an, die die unterschiedlichsten Anforderungen der industriellen Gasdetektion erfüllen.

Feststehende OGI-Kameras
Die explosionsgeschützte PTZ-Kamera TE464G1 von Raythink ist die ideale Lösung für die kontinuierliche 24/7-Überwachung von Hochrisikobereichen wie Pipelines, Lagertanks und chemischen Verarbeitungsanlagen. Ausgestattet mit einem hochempfindlichen ungekühlten Infrarotdetektor (NETD ≤ 20 mK), Dual-Spektrum-Bildgebung (infrarot + sichtbar) und vollständiger PTZ-Abdeckung kann die TE464G1 automatisch große Industriegebiete überwachen, Gasfahnen visualisieren, Lecks in Echtzeit erkennen und für automatische Warnmeldungen in Anlagenüberwachungssysteme integriert werden. Die doppelte Explosionsschutz-Zertifizierung und das IP68-Gehäuse gewährleisten einen sicheren und zuverlässigen Betrieb auch in gefährlichen Umgebungen.
Handgehaltene OGI-Kameras
Für Routineinspektionen und die schnelle Lokalisierung von Lecks bietet Raythink tragbare OGI-Kameras für die effiziente Erkennung vor Ort. Mit der RG600-Serie können Bediener Hunderte von Industriegasen, einschließlich SF₆, Methan (CH₄) und VOCs, aus einer Entfernung von bis zu 20 Metern identifizieren. Das tragbare, robuste Design eignet sich ideal für Stichproben, Wartungsinspektionen, Kontrollen in geschlossenen Räumen und die schnelle Überprüfung von Alarmen in der Öl- und Gasindustrie, in chemischen Anlagen und in Industrieanlagen.
OGI-Kameramodul
Für Systemintegratoren und Gerätehersteller bietet Raythink leistungsstarke gekühlte OGI-Kameramodule wie die Photon C330B und Photon C330L. Diese Module sind mit einem MCT-gekühlten Infrarot-Focal-Plane-Array ausgestattet und arbeiten im Spektralband von 3,2 bis 3,4 µm. Sie zeichnen sich durch eine außergewöhnliche Erkennungsempfindlichkeit (NETD ≤ 10 mK) und eine schnelle Bildrate von 25 Hz aus, was sie für die Visualisierung von VOCs in niedrigen Konzentrationen sehr effektiv macht. Mit optionalen Fixfokus- und Continuous-Zoom-Objektiven können die Module an verschiedene industrielle Szenarien angepasst werden - von stationären Überwachungssystemen bis hin zu mobilen Inspektionsgeräten.
KI-gestützte Algorithmen und intelligente Software-Plattform

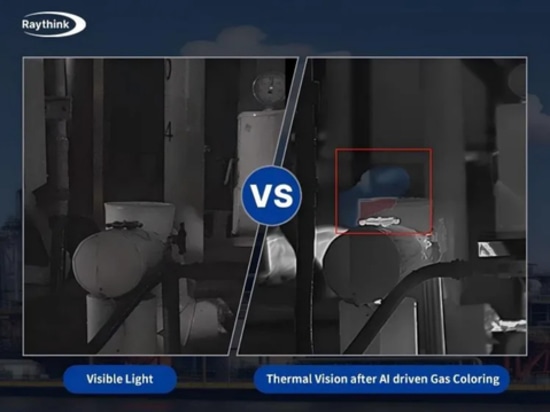

Um die Intelligenz der industriellen Gasüberwachung weiter zu verbessern, entwickelt Raythink aktiv eine ganze Reihe von KI-Technologien, die speziell für OGI-Anwendungen entwickelt wurden. Raythink hat firmeneigene Algorithmen entwickelt, die die Genauigkeit der Gaserkennung erheblich verbessern, und eine KI-gesteuerte Technologie zur Visualisierung von Gasfahnen eingeführt. Durch die Modellierung sowohl des Hintergrunds als auch der gasspezifischen Graustufenmerkmale kann das System die Form und Bewegung von Gasfahnen präzise extrahieren und automatisch Farben auf der Grundlage von Konzentrationswerten anwenden, was eine präzisere und intuitivere Visualisierung von Lecks ermöglicht.

Als Ergänzung zu den OGI-Kameras bietet Raythink mit der Software VIS Patrol Gas eine umfassende Plattform für die industrielle Gasüberwachung. Sie integriert Live-Videovorschau, Infrarot-Temperaturmessung und elektronische Kartenverwaltung mit Gasdetektion und Pseudo-Farbvisualisierung, so dass die Bediener Gasfahnen in Echtzeit sehen können. Die Software bietet konfigurierbare Alarmparameter, einschließlich Empfindlichkeit und Alarmfilterungszeit. Sie unterstützt die Verknüpfung von Alarmen für Ereignisse wie Gaslecks, Brandherde und Eindringlinge und löst automatisch Töne, Schnappschüsse oder IO-Ausgänge aus.

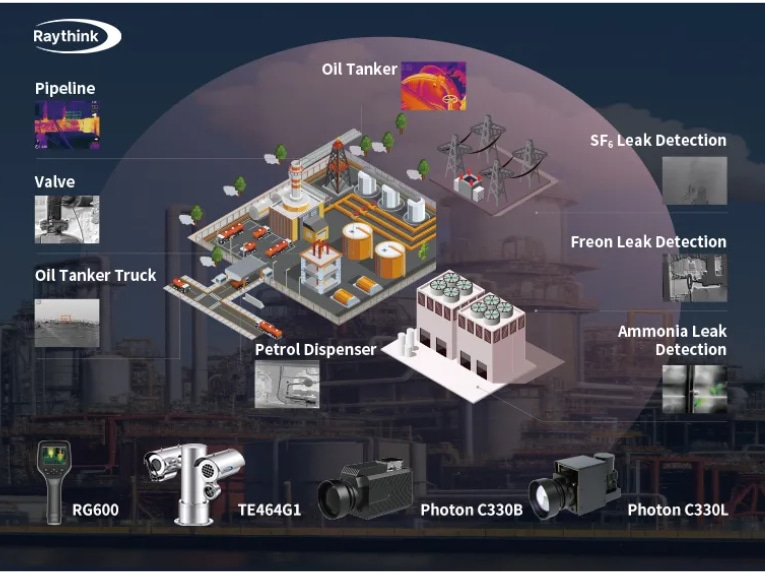

6. Anwendungen der Raythink OGI-Lösungen
Die OGI-Technologie und die VIS Patrol Gas-Plattform von Raythink werden branchenübergreifend eingesetzt, um kritische betriebliche und sicherheitstechnische Herausforderungen zu bewältigen.

In Öl- und Gasanlagen helfen sie, Leckagen zu erkennen, bevor sie sich zu Bränden oder Explosionen auswachsen. In Chemiewerken minimieren sie ungeplante Abschaltungen, indem sie kleine Lecks, die die Produktion stören könnten, schnell aufspüren. In Lager- und Transportbetrieben überwachen sie flüchtige Emissionen, um die Einhaltung von Umweltvorschriften zu gewährleisten und gesetzliche Risiken zu verringern. In der Stromerzeugung und in elektrischen Anlagen ermöglichen diese Lösungen die frühzeitige Erkennung von Leckagen in gasisolierten Schaltanlagen (GIS) und Transformatoren, wodurch kostspielige Ausfälle verhindert und die Zuverlässigkeit des Netzes aufrechterhalten werden.

In allen Anwendungsbereichen unterstützt das System ein proaktives Risikomanagement, verbessert die Wartungsplanung und erhöht die Sicherheit der Mitarbeiter, indem es verwertbare Erkenntnisse über das Gasverhalten und den Verlauf von Lecks liefert.

Durch die Umwandlung unsichtbarer Gaslecks in sichtbare Gasfahnen ermöglicht die Wärmebildtechnologie eine präzise Erkennung und Bewertung dieser Lecks in Echtzeit. Die OGI-Kameras von Raythink und die VIS Patrol Gas-Software geben industriellen Betreibern die Möglichkeit, schnell zu handeln, Risiken zu minimieren und die Sicherheit selbst in den schwierigsten Umgebungen zu gewährleisten.
