Wärmebildkamera für die Reparatur und Nacharbeit von Elektronik

{{{sourceTextContent.subTitle}}}

Wärmebildkamera für die Reparatur und Nacharbeit von Elektronik

{{{sourceTextContent.description}}}

Bei der Entwicklung, Herstellung und Wartung elektronischer Produkte treten verschiedene Schaltkreisfehler und versteckte Mängel auf. Techniker brauchen effiziente Methoden, um Probleme schnell zu erkennen. Ein abnormaler Temperaturanstieg ist oft ein subtiler, aber kritischer Fehlerindikator. Als Werkzeug zur berührungslosen Temperaturmessung zeigt die Wärmebildkamera intuitiv die Wärmeverteilungseigenschaften elektronischer Produkte an und wird so allmählich zu einem unverzichtbaren Werkzeug für Elektronikingenieure bei der Fehlerdiagnose, Leistungsüberwachung und Zuverlässigkeitsüberprüfung. In diesem Artikel werden die Notwendigkeit, die typischen Anwendungsszenarien und die Best Practices für den Einsatz der Wärmebildkamera bei der Reparatur und Nacharbeit von Elektronikprodukten erörtert.
1. Warum braucht man eine Wärmebildkamera für die Reparatur und Nacharbeit von Elektronikbauteilen?
Herkömmliche Methoden zur Erkennung von Schaltkreisfehlern erfordern Punkt-für-Punkt-Messungen von Spannung, Strom, Impedanz und Komponentenparametern an kritischen Punkten und Leitungen, kombiniert mit der Analyse von Schaltplänen für Rückschlüsse. Dieses Verfahren ist umständlich und in hohem Maße von der Erfahrung abhängig, was zu einer geringen Erkennungseffizienz und einem hohen Risiko, Fehler zu übersehen, führt. Es wird den Inspektionsanforderungen moderner hochdichter, miniaturisierter elektronischer Komponenten nicht mehr gerecht.
Wenn elektronische Bauteile ausfallen, z. B. durch Kurzschluss, Unterbrechung oder schlechten Kontakt, wird der durch das Bauteil fließende Strom beeinträchtigt, wodurch die Bauteiltemperatur erheblich von ihrem Normalzustand abweicht. Damit sind thermische Anomalien der direkteste Fehlerindikator für einen Ausfall. Durch die Analyse der Temperaturverteilung innerhalb elektronischer Produkte können potenzielle Gefahren im eingeschalteten Zustand erkannt und Problembereiche aufgedeckt werden, die mit bloßem Auge nur schwer zu erkennen sind, wodurch sich die Notwendigkeit einer Demontage und wiederholten Überprüfung verringert.
Wärmebildkameras erfassen die von den Bauteilen abgegebene Infrarotstrahlung und liefern so ein umfassendes Temperaturbild, mit dem Ingenieure Problembereiche schnell lokalisieren können, was die Genauigkeit und Effizienz von F&E-Tests und Reparaturarbeiten erheblich verbessert.
2. Beste Wärmebildkamera für Elektronik: Raythink-Empfehlungen
1) RM620 Handgehaltene Wärmebildkamera
- Hohe Auflösung von 640×512 Pixeln im Infrarotbereich
- 5-Megapixel-Kamera für sichtbares Licht
- Temperaturmessbereich: -20°C bis +650°C
- Intelligente Upgrades: Isotherme Linien helfen bei der Fehleranalyse und Anlageninspektion
- Anpassbare Punkt-/Linien-/Flächen-Temperaturanalyse mit intuitiver, klarer Rückmeldung
- Wi-Fi-Übertragung für die Integration einer mobilen App und einer intelligenten PC-Analysesoftware
2) AT31 Motorisierte fokussierende Wärmebildkamera
- Bildalgorithmus der nächsten Generation für verbesserte Detailgenauigkeit
- 384×288/640×512 Infrarot-Auflösungsoptionen für hochauflösendes Bildmaterial
-<40mK NETD, besser als Konkurrenzprodukte
- Großer Temperaturmessbereich: -20°C bis +650°C
- 50Hz synchronisierte Bild- und Temperaturbildrate
- Kompakte Größe, geringer Stromverbrauch, mehrere Objektivoptionen
- Umfangreiche Schnittstellen mit SDK-Unterstützung für eine einfache Integration
3) TN220 Thermografie-Würfelkamera
- 256×192 infrarote Auflösung
- Präzise Temperaturmessung
- Multi-Protokoll-Unterstützung für industrielle und IoT-Systemintegration
- Leistungsstarke Web-Client-Funktionalität
- Kompakte Bauweise
- Unterstützung für PoE-Stromversorgung
- Dual-Spektrum-Bildanzeige
4) TN460 Fest montierte Wärmebildkamera
- Bildgebungsalgorithmus der nächsten Generation für schärfere Details
- 640×512-Infrarotauflösung für hochauflösendes Bildmaterial
- <40mK NETD übertrifft die Leistung von Konkurrenzprodukten
- Breiter Temperaturmessbereich von -20°C bis +650°C
- 25Hz synchronisierte Bild- und Temperaturbildrate
- Kompakte Größe, geringer Stromverbrauch, mehrere Objektivoptionen
- Umfangreiche Schnittstellen zur Unterstützung der SDK-Entwicklung für eine einfache Integration
3. Vorteile der Wärmebildkamera für die Reparatur und Nacharbeit von Elektronik
- Berührungslose Erkennung
Die Inspektion mit der Wärmebildkamera erfordert keine Abschaltung der Stromversorgung, was die Bedienung erleichtert. Die berührungslose Messung lässt das ursprüngliche Temperaturfeld ungestört, wodurch Sekundärschäden oder das Auftreten neuer Fehler vermieden werden.
- Visualisierung von Temperaturinformationen
Clear Imaging erzeugt qualitativ hochwertige Infrarot-Wärmebilder, die den Temperaturstatus von elektronischen Komponenten auf Leiterplatten in Echtzeit anzeigen. Die visualisierten Temperaturinformationen geben Aufschluss über die Betriebsbedingungen auf der Leiterplatte.
- Hohe Empfindlichkeit zur Erkennung feiner Temperaturunterschiede
Wärmebildkameras verfügen über extrem empfindliche Temperaturmessfunktionen. Die Messungen sind stabil und reagieren schnell, so dass auch kleinste Temperaturschwankungen erkannt werden. Dies ermöglicht die Erkennung feiner thermischer Unterschiede zwischen elektronischen Komponenten, um potenzielle Fehler aufzudecken.
- Leistungsstarke Temperaturanalyse-Software
Die Software zeigt intuitiv Echtzeit-Temperaturverteilungskurven von Prüfbereichen an und speichert Bilder und Videoströme mit Temperaturdaten. Sie unterstützt verschiedene Temperaturmessmodi, darunter die Nachverfolgung von Höchst- und Tiefsttemperaturen, die Messung von Punkt-, Linien- und Flächentemperaturen sowie konfigurierbare Schwellenwertalarme, die ausgelöst werden, wenn die Temperaturen voreingestellte Bereiche erreichen.
4. Anwendungsfälle in der Elektronikreparatur und Nacharbeit

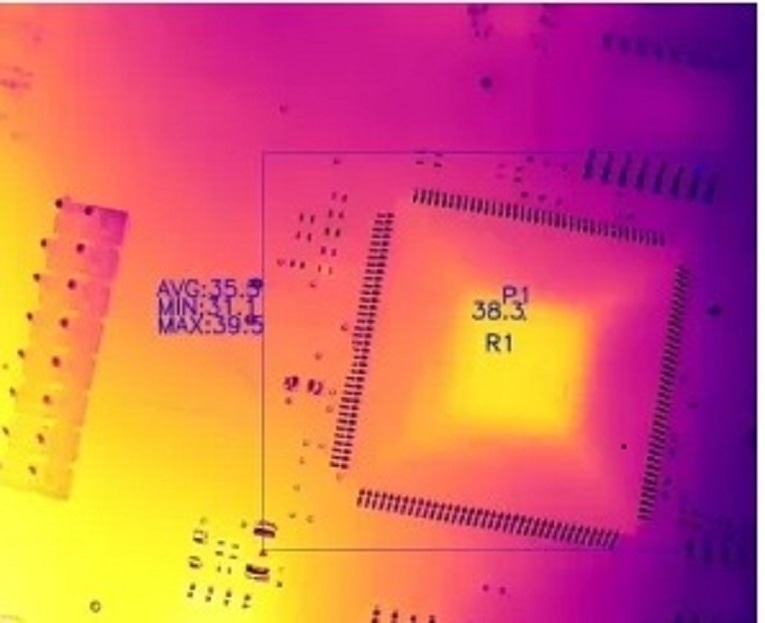

1) Lokalisierung von PCB-Fehlern
PCB (printed circuit board) ist ein unverzichtbares Bauteil in elektronischen Produkten. Die meisten PCB-Fehler resultieren aus der Beschädigung von Komponenten, wie z. B. Chipdefekten, Kondensator-/Widerstandsproblemen oder Problemen mit den Lötstellenstiften. Bei der Fehlersuche muss das beschädigte Bauteil lokalisiert und ausgetauscht werden. Bei der herkömmlichen Methode werden Thermoelemente für die punktuelle Temperaturmessung und externe Konverterboxen für den Datenexport verwendet, was den Prozess umständlich und ineffizient macht und dazu führt, dass Fehler nicht erkannt werden.
Da fehlerhafte Komponenten beim Einschalten typischerweise Wärmeanomalien erzeugen, kann die Wärmebildtechnik anormale Bereiche anhand der Temperaturverteilung schnell identifizieren und so die Effizienz der Lokalisierung erheblich verbessern.
Raythink-Lösung: Verwenden Sie tragbare Wärmebildkameras in Kombination mit professioneller Temperaturanalysesoftware. Die Kamera kann für handgeführte Inspektionen auf Streife verwendet oder an einer festen Halterung montiert werden, die zur Überwachung mit externen Displays verbunden ist.
- Die Wärmebildtechnik zeigt direkt die Temperaturverteilung der Komponenten auf der Leiterplatte an und ermöglicht so eine intuitive Identifizierung fehlerhafter Komponenten
- Die manuelle Präzisionsfokussierung ermöglicht die Erkennung von Objekten mit einer Größe von nur 1 mm (bei einem Abstand von 0,1 m), so dass Art und Lage der anomalen Komponenten deutlich zu erkennen sind
2) Temperaturüberwachung bei Leiterplattendesign-Tests
Während der F&E-Phasen müssen die Ingenieure die thermische Belastung der Komponenten auf den Leiterplatten überwachen, um die Rationalität des Komponentenlayouts zu bewerten. Angesichts der dichten Verteilung von Komponenten auf Leiterplatten ist die herkömmliche kontaktbasierte Temperaturmessung nicht nur mit komplexen Verfahren verbunden, sondern kann auch das Temperaturfeld der Schaltung selbst stören, so dass die Laboranforderungen an eine Echtzeit-Mehrpunktdatenerfassung nicht erfüllt werden.
In Kombination mit einer Konstanttemperaturkammer, die 60 °C erreicht, um die tatsächliche Betriebsumgebung von Leiterplatten zu simulieren, liefern Wärmebildkameras visualisierte Ergebnisse der Temperaturverteilung und der thermischen Punktveränderungen in elektronischen Komponenten. Ingenieure können diese Daten nutzen, um potenzielle Risiken zu erkennen und entsprechende Abhilfemaßnahmen zu ergreifen.
Raythink-Lösung: Verwenden Sie eine Online-Wärmebildkamera, um Leiterplatten zu beobachten, während sich diese in einer Kammer mit konstanter Temperatur befinden. Praxistests bestätigen, dass das Gerät auch unter 60 °C zuverlässig funktioniert.
- Kartierung kritischer Inspektionsbereiche und Erfassung von Echtzeit-Temperaturen für jedes elektronische Bauteil
- Analysieren Sie die gesammelten Temperaturdaten, um Strom, Spannung und andere Parameter der Komponenten zu bewerten
- F&E-Ingenieure lokalisieren auf der Grundlage der Erkennungsergebnisse präzise Fehlerpunkte, um das Schaltungsdesign zu optimieren und so die Umwandlungseffizienz zu erhöhen, den internen Temperaturanstieg zu reduzieren und die Zuverlässigkeit der Schaltung zu verbessern
3) Überwachung der LED-Chip-Temperatur
Bei LED-Chips kann es während der Verpackung und Verarbeitung zu einer unzureichenden Aushärtung der Silberpaste, zu kontaminierten Halterungen oder Chipelektroden kommen, was zu einem hohen oder instabilen Kontaktwiderstand führt. Dies führt zu einem lokalen Temperaturanstieg des Chips, der die Helligkeit und Lebensdauer der LED beeinträchtigt oder sogar zu einem Ausfall führt. Herkömmliche Erkennungsgeräte können die Inspektionsanforderungen für moderne, kleine LED-Chips nur schwer erfüllen.
Wärmebildkameras erreichen durch hohe Empfindlichkeit und Makroobjektive eine präzise Bildgebung und Temperaturmessung, die sich besonders für die vergrößerte Überwachung kleiner wärmeentwickelnder Bereiche eignet. Durch die klare Darstellung der Temperaturverteilung macht die Wärmebildtechnik die Position von Chipdefekten sofort sichtbar.
Raythink-Lösung: Eine Wärmebildkamera, die über der LED-Chipplatine angebracht wird, überwacht in Echtzeit die Temperaturbedingungen im Kernbereich des Chips. In Verbindung mit der professionellen Temperaturanalysesoftware TI Studio von Raythink zeigt sie Probleme im LED-Chip deutlich auf.
- Die Makroobjektivkonfiguration in Kombination mit dem 1-8-fachen Digitalzoom ermöglicht klare Bilder mit hoher Vergrößerung, die auch kleinste Chipdefekte präzise lokalisieren
- Die Mehrpunkt-Temperaturverfolgung und die Flächenanalyse erzeugen Temperatur-Wärmekarten in Echtzeit, um Hochtemperaturbereiche auf der Chipoberfläche schnell zu lokalisieren
- Automatische Alarmeinstellungen über die Software identifizieren automatisch anomale Chips und erstellen Erkennungsberichte, was die Erkennungseffizienz erheblich verbessert
4) Prüfung des thermischen Gleichgewichts der Batterie
In der aktuellen universitären Forschung zu Materialien und industriellen Steuerungsanwendungen, die Temperaturmessungen beinhalten, ist die Überwachung und Bewertung des thermischen Gleichgewichts von Batterien oder Batteriepacks unerlässlich. Die herkömmliche Messung der Kontakttemperatur mit Thermoelementen ist umständlich und kann nur einen einzigen Punkt auf der Batterie überwachen, was den Anforderungen einer umfangreichen Datenerfassung, wie sie in der wissenschaftlichen Forschung erforderlich ist, nicht gerecht wird.
Mit der Infrarot-Wärmebildtechnik lassen sich die Temperaturverteilungsmuster innerhalb von Batterien und Batteriepaketen deutlich erkennen, was eine Bewertung der Wirksamkeit der Wärmeableitungsstruktur von Batteriepaketen ermöglicht. Dies gibt den Forschern effizientere Messinstrumente an die Hand und beschleunigt die praktische Anwendung der Forschungsergebnisse erheblich.
Raythink-Lösung: Legen Sie die zu untersuchenden Zielbatterien in das Temperaturkontrollsystem für Batterietests und stellen Sie verschiedene Temperaturen über die Konstanttemperaturregelung ein. Verwenden Sie eine für enge Räume geeignete Thermografie-Würfelkamera, um die Temperaturverteilung auf der gesamten Oberfläche jeder Batteriegruppe zu überwachen.
- Die Unterstützung für die Messung beliebiger Punkte auf Wärmebildern ermöglicht die Erfassung einer beliebigen lokalen Temperatur innerhalb des Erfassungsbereichs der Wärmebildkamera
- Die Auswahl von Punkten an verschiedenen Orten ermöglicht die Verfolgung von Höchst- und Tiefsttemperaturen
- Die Überlagerung digitaler Fotos mit vollständigen Wärmebildern bietet mehr Details für die Bildanalyse, was eine umfassende Bewertung und Überwachung der Entwicklungstrends der Batterietemperatur erleichtert. Dies bietet Datenunterstützung für die Erforschung der Wärmebilanz von Batterien
5) Erkennung von Leckagen am Batteriegehäuse
Bei Batterien besteht die Gefahr des Auslaufens unter Bedingungen wie schlechter Schweißung, beschädigten Platten oder strukturellen Mängeln. Leichte Fälle führen zu einer Leistungsverschlechterung, während schwere Fälle zu Sicherheitsvorfällen führen können. Herkömmliche Erkennungsmethoden wie Widerstandsprüfung, Gasdruckprüfung, VOC-Analyse oder visuelle Inspektion sind oft nicht in der Lage, den Ort und den Schweregrad des Lecks direkt zu bestimmen. Außerdem sind sie nicht sehr effizient und unterliegen dem menschlichen Urteilsvermögen.
Wärmebildkameras erfassen die Temperaturunterschiede, die sich durch die auslaufende Flüssigkeit auf der Batterieoberfläche bilden, und identifizieren so effizient und genau den Ort und das Ausmaß des Auslaufens der Batterie. Die Wärmebildinspektion erfordert keine Demontage der Batterie und kann gleichzeitig große Oberflächenbereiche abdecken.
Raythink-Lösung: Einsatz einer Online-Wärmebildkamera zur Überwachung der Oberflächentemperaturverteilung auf Batteriegehäusen, gepaart mit professioneller Analysesoftware zur Festlegung charakteristischer Leckage-Temperaturbereiche für die automatische Markierung und Alarmierung.
- Die Wärmekamera scannt schnell die gesamte Oberfläche des Batteriegehäuses und lokalisiert anhand von Temperaturanomalien präzise die Leckagepunkte, wodurch die Inspektionszeit erheblich verkürzt wird
- Die Funktion zur Messung der Flächentemperatur bewertet die undichten Stellen quantitativ, um den Schweregrad und den Umfang zu bestimmen und so geringfügige Leckagen von schwerwiegenden Leckagen zu unterscheiden und verschiedene Behandlungsstrategien entsprechend zu steuern
- Die Unterstützung von Langzeitdatenspeicherung und Offline-Analyse ermöglicht den Aufbau einer Datenbank mit thermischen Merkmalen für Batterieleckagen und unterstützt die Hersteller bei der Analyse von Leckage-Fehlermodi

5. Tipps für den Einsatz einer Wärmebildkamera bei der Reparatur und Nacharbeit von Elektronik
- Achten Sie auf die richtige Auswahl von Fokus und Objektiv
Elektronische Komponenten sind in der Regel klein, so dass der richtige Fokus und die geeignete Objektivkonfiguration entscheidend sind. Wählen Sie je nach Inspektionsziel und Arbeitsabstand Standard-, Makro- oder Super-Makro-Objektive, um eine klare Abbildung zu gewährleisten.
- Kontrollieren Sie die Bedingungen der Inspektionsumgebung und die Betriebszustände der Komponenten
Sorgen Sie für eine relativ stabile Prüfumgebung und vermeiden Sie direktes Sonnenlicht oder starke Wärmequellen. Elektronische Komponenten sollten vor der Inspektion mit Strom versorgt und auf ein thermisches Gleichgewicht gebracht werden, um Erwärmungsfehler vollständig aufzudecken und gleichzeitig einen stabilen Schaltkreisbetrieb aufrechtzuerhalten, um Fehleinschätzungen aufgrund von Temperaturschwankungen zu vermeiden.
- Vergleichen Sie Wärmebilder von normalen und verdächtigen elektronischen Komponenten
Verwenden Sie unter identischen Betriebsbedingungen und Umgebungstemperaturen Wärmebilder normaler Komponenten desselben Modells als Referenzgrundlage. Der Vergleich dieser Bilder mit den Wärmebildern der zu prüfenden Komponenten ermöglicht eine intuitive Erkennung anomaler Bereiche anhand von Unterschieden in der Temperaturverteilung, auch ohne Fachkenntnisse.
- Sinnvoll eingestellte Wärmekamera-Temperaturparameter
Passen Sie Parameter wie den Emissionsgrad an die Materialeigenschaften der Prüfobjekte an, um eine genaue Infrarot-Temperaturmessung zu gewährleisten. Nutzen Sie außerdem die Alarmschwellenfunktion der Software, um anormale Temperaturbereiche voreinzustellen und Problembereiche automatisch zu markieren.
- Rohdaten für die Analyse aufbewahren
Zeichnen Sie Wärmebildvideos auf oder speichern Sie hochwertige Wärmebilder für eine spätere eingehende Analyse und Problemverfolgung. In Verbindung mit der Aufzeichnung von Temperaturkurven ermöglicht dies eine genauere Diagnose von Fehlern an elektronischen Komponenten.
- Reinigen Sie die Linse und führen Sie regelmäßige Wartungsarbeiten durch
Staub, Fingerabdrücke oder Kondenswasser auf dem Objektiv beeinträchtigen den Empfang der Infrarotstrahlung erheblich, was zu ungenauen Temperaturmessungen führt. Wischen Sie die Linse regelmäßig mit speziellen Linsenreinigungstüchern und -lösungen ab. Vermeiden Sie dabei raue Materialien oder starke Chemikalien, die die Linse beschädigen könnten.

6. Fazit
Die Wärmebildtechnik macht das Temperaturverhalten elektronischer Geräte sichtbar und quantifizierbar, so dass Techniker während der Forschungs- und Entwicklungs-, Test- und Reparaturprozesse Fehlerstellen und potenzielle Risiken schnell erkennen können. Sie verbessert nicht nur die Effizienz der Fehlersuche und die Genauigkeit der Diagnose, sondern hilft auch bei der Optimierung des Schaltungsdesigns und der Überprüfung der Zuverlässigkeit. Raythink setzt professionelle Infrarot-Temperaturmesstechnik und ausgereifte Anwendungserfahrungen ein und bietet effiziente Lösungen zur Wärmeerkennung für die Elektronikindustrie, die den gesamten Bedarf von der Designverifizierung über Produktionstests bis hin zur Fehlerbehebung abdecken. Wenden Sie sich an das technische Team von Raythink, wenn Sie mehr über die auf Ihr Unternehmen zugeschnittenen Lösungen zur Wärmebildinspektion erfahren möchten, und lassen Sie sich persönlich beraten.
