TN220 Thermografie-Würfelkamera: Infrarotgerät in Zigarettenschachtelgröße ermöglicht neue Sicherheitsüberwachungs-Szenarien in allen Branchen

{{{sourceTextContent.subTitle}}}

Infrarotgerät in Zigarettenschachtelgröße eröffnet neue Szenarien für die Sicherheitsüberwachung in verschiedenen Branchen

{{{sourceTextContent.description}}}

Im Bereich der industriellen Sicherheitsüberwachung gibt es drei Hauptprobleme, die Betriebs- und Wartungsteams seit langem plagen: Schwierigkeiten bei der Installation von Geräten in engen Räumen, schwer zu erkennende versteckte Gefahren und die umständliche Bedienung herkömmlicher Geräte. Die Raythink TN220 Dual-Spectrum Online-Temperaturmess-Cube-Kamera durchbricht mit ihrem kompakten, zigarettenschachtelgroßen Design, ihren präzisen Temperaturmessfunktionen und ihrer flexiblen Anpassungsfähigkeit die Beschränkungen der Szenarien und wird zur bevorzugten Wahl für die Sicherheitsüberwachung in der Hochspannungsstromverteilung, in Energiespeicherstationen, in der Lithiumbatterieproduktion und in anderen Bereichen.
Traditionelle Kontakttemperaturmessung Infrarot-Wärmebildkamera Temperaturmessung

Vorteile:
- Kostengünstig
- Relativ hohe Temperaturmessgenauigkeit Vorteile:
- Ermöglicht die flächendeckende Messung von Zielbereichen
- Intuitive Darstellung der Temperaturverteilung im Messobjekt
- Einfache Bedienung ohne Beschädigung der Messobjektstruktur
- Unterstützt Video-Rückverfolgbarkeit
- Einfache Verdrahtung

Benachteiligungen:
- Komplexe Verdrahtung, leichte Beschädigung der Zielstruktur
- Unklare Temperaturverteilung des Messobjekts, anfällig für Fehldetektionen
- Langsame Reaktion mit Wärmeleitungsverzögerung
- Keine Video-Rückverfolgbarkeit Nachteile:
- Relativ hohe Kosten

Gerät Einführung

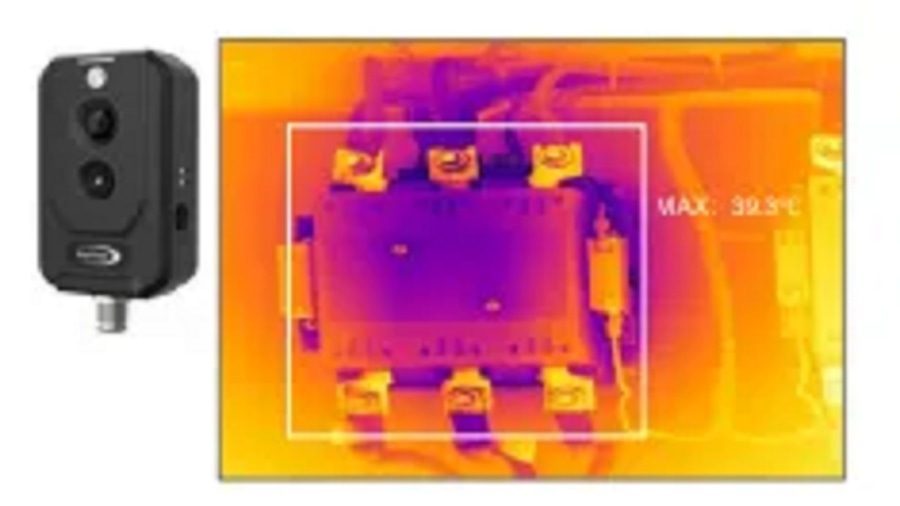

TN220 Thermografie-Würfelkamera

- Kompakte Struktur: 93×56×31,5 mm, schlank und tragbar wie eine Zigarettenschachtel, speziell für beengte Verhältnisse entwickelt.
- Temperaturmessung über den gesamten Bereich: Präzise Temperaturmessung mit vielen Details, mit 256×192 Infrarot-Auflösung und einem großen Sichtfeld (90°×65,1° für Infrarot).
- Panoramabild: Infrarot-Wärmebildaufnahme + 2MP-Ansicht des sichtbaren Lichts.
- Unterstützung mehrerer Protokolle: Kompatibel mit ONVIF-, Modbus-, GB/28181- und IoT MQTT-Protokollen, unterstützt unabhängige IO-Alarmausgabe.
- Hoher Schutzgrad: Schutzklasse IP67 für hohe Anpassungsfähigkeit an raue Umgebungen.
- Flexibler Einsatz: Unterstützt POE-Stromversorgung und ermöglicht gleichzeitige Strom- und Datenübertragung über ein einziges Kabel, was die Kosten für Bau und Inbetriebnahme reduziert.

1. Hochspannungs-Schaltanlage
Als Kernstück von Stromversorgungssystemen zeichnen sich Hochspannungsschaltanlagen durch dichte interne Komponenten und komplexe elektromagnetische Umgebungen aus. Schlechter Kontakt oder Alterung von Kabelverbindungen und Sammelschienenkontakten können leicht zu lokalen Überhitzungen führen. Manuelle Inspektionen sind nicht nur ineffizient, sondern bergen auch ein erhebliches Risiko, dass sie nicht erkannt werden. Die herkömmliche Messung der Kontakttemperatur erfordert den Einsatz einer großen Anzahl von Sensoren, was zu einer komplexen Verdrahtung und einer verzögerten Reaktion führt, die den Anforderungen einer Echtzeitüberwachung nur schwer gerecht wird. Mit seinen kompakten Abmessungen von 93×56×31,5 mm kann der TN220 leicht in den engen Raum einer Schaltanlage eingebaut werden, ohne dass die ursprüngliche Gerätestruktur verändert werden muss. Seine Schutzart IP67 hält feuchten, staubigen und anderen rauen Umgebungen im Schaltschrank stand. Ausgestattet mit einer POE-Stromversorgung werden Strom und Daten über ein einziges Kabel übertragen, was die Kosten für den Bau und die Inbetriebnahme erheblich reduziert. Das Gerät ist mit einem 256×192-Infrarot-Detektor ausgestattet, der einen Temperaturmessbereich von -20℃~650℃ mit einer Genauigkeit von ±2℃ oder ±2% abdeckt. Er unterstützt mehrdimensionale Temperaturmesskonfigurationen (Punkt, Linie und Fläche) und kann geringfügige Temperaturerhöhungen von 0,04℃ genau erfassen.

2. Energiespeicher-Stationen
Mit der rasanten Entwicklung von elektrochemischen Energiespeicherstationen ist das Risiko eines thermischen Durchgehens, das durch den Einsatz von dichten Batteriepacks verursacht wird, immer größer geworden. Digitale Technologien sind erforderlich, um eine Wahrnehmung des Sicherheitsstatus und eine Frühwarnung zu erreichen, und das TN220 ist perfekt für diese Anforderung geeignet. Der Platz im Inneren von Energiespeicherbehältern ist begrenzt, und das TN220 kann aufgrund seiner zigarettenschachtelgroßen Bauweise flexibel zwischen den Batteriepacks installiert werden. Seine Unterstützung für mehrere Protokolle (ONVIF, Modbus, GB/28181 und IoT MQTT) ermöglicht eine nahtlose Verbindung zum Überwachungssystem der Energiespeicherstation. Das Gerät kann mehrstufige Alarmschwellen für wichtige Teile wie Batteriepakete und Kabelverbindungen festlegen. Bei leichtem Wärmestau in den Batteriezellen kann es sofort akustische und visuelle Alarme auslösen und sich mit Kühl- oder Feuerlöschsystemen verbinden, so dass eine Frühwarnung Stunden früher als bei herkömmlichen Rauchmeldern möglich ist. In Lithiumbatterie-Energiespeicherszenarien kann der TN220 mit Hilfe der Dual-Spektrum-Fusionstechnologie (Infrarot-Wärmebild + 2MP sichtbares Licht) nicht nur die Temperaturverteilung der Batterie visuell darstellen, sondern auch historische Temperaturdaten aufzeichnen und so Daten zur Beurteilung des Batteriezustands und zum Aufbau einer soliden Sicherheitslinie für Energiespeicherstationen liefern.

3. Lithiumbatterieproduktion und Sondermüllbehandlung
Bei der Herstellung von Lithiumbatterien sind Prozesse wie Formierung, Klassifizierung und elektrische Leistungstests mit Lade- und Entladevorgängen verbunden, die potenzielle Risiken eines thermischen Durchgehens mit sich bringen. Herkömmliche Kontakttemperaturmessungen können nur eine Einzelpunktüberwachung durchführen und können nicht die gesamte Wärmefeldverteilung auf der Batterieoberfläche erfassen. Mit einem weiten Sichtfeld von 90°×65° kann das TN220 eine Prüfstation von 2,4m (horizontal) × 1,8m (vertikal) abdecken. In Kombination mit fahrerlosen Transportsystemen (AGVs) ermöglicht es eine 24/7-Überwachung, Echtzeit-Aufzeichnung von Batterietemperaturdaten und Trendanalysen. Sobald ein abnormaler Temperaturanstieg festgestellt wird, wird sofort ein Alarm ausgelöst, um die Produktausbeute und die Produktionssicherheit zu gewährleisten. Bei der Behandlung von Sondermüll ist der Elektrolyt von Lithiumbatterien eine brennbare Substanz, und die Temperaturüberwachung des Lagerbereichs ist entscheidend. Die ununterbrochene 24/7-Überwachungsfunktion des TN220 kann Temperaturänderungen der Elektrolytlagerungsausrüstung in Echtzeit erfassen und so Brände oder Explosionen, die durch hohe Temperaturen verursacht werden, vermeiden. Gleichzeitig unterstützt das Gerät einen unabhängigen IO-Alarmausgang, der Frühwarninformationen an die Überwachungsplattform weiterleiten kann, wodurch wertvolle Zeit für die Beseitigung versteckter Gefahren gewonnen wird.

4. Technische Kernunterstützung des TN220
Die Anpassungsfähigkeit des TN220 an verschiedene Szenarien ergibt sich aus seinem soliden technischen Kern. Das Gerät verwendet einen selbstentwickelten ungekühlten 12μm-Infrarotdetektor von Raythink, der eine klare Bildgebung und genaue Temperaturdaten gewährleistet. Dank der Schutzart IP67 kann das Gerät in verschiedenen rauen Umgebungen eingesetzt werden, z. B. in Hochspannungsschränken, Energiespeicherbehältern und Sondermülllagern. Die POE-Stromversorgung und das Einkabel-Übertragungsdesign vereinfachen den Einsatzprozess und reduzieren die Installationskosten. Ausgestattet mit professioneller Temperaturmess- und -analysesoftware, kann er Alarmeinstellungen für mehrere Bereiche, die Rückverfolgung historischer Daten und die Verknüpfung mit Plattformen von Drittanbietern realisieren und so die intelligenten Überwachungsanforderungen verschiedener Branchen erfüllen.
Von der Hochspannungsstromverteilung bis zur Energiespeichersicherheit und von der Lithiumbatterieproduktion bis zum Sondermüllmanagement hat sich das TN220 mit seinen Kernvorteilen Kompaktheit, Flexibilität, Präzision und Zuverlässigkeit zu einem vielseitigen Player" in der industriellen Sicherheitsüberwachung entwickelt.
Wenn Sie mit Herausforderungen wie dem Einsatz in engen Räumen oder der Überwachung versteckter Gefahren konfrontiert sind, kann das TN220 eine kostengünstigere Lösung sein. Bitte kontaktieren Sie uns, um mehr über Raythink-Produkte zu erfahren.
