Passive vs. aktive Thermografie: Wie Wärmebildkameras verschiedene Inspektionstechniken ermöglichen

{{{sourceTextContent.subTitle}}}

Bei der Inspektion von Stromnetzen, der Wartung von Industrieanlagen und der Sicherheitsüberwachung sind Wärmebildkameras zu einem unverzichtbaren Werkzeug geworden, um versteckte Gefahren zu erkennen und Betriebsrisiken zu verringern.

{{{sourceTextContent.description}}}

Bei der Inspektion von Stromnetzen, der Wartung von Industrieanlagen und der Sicherheitsüberwachung sind Wärmebildkameras zu unverzichtbaren Werkzeugen geworden, um versteckte Gefahren zu erkennen und Betriebsrisiken zu verringern. Mit der zunehmenden Verbreitung dieser Technologie tauchen jedoch immer häufiger Begriffe wie "passive Thermografie" und "aktive Thermografie" auf. Dieser Artikel stellt das Funktionsprinzip und den Anwendungsbereich dieser beiden Ansätze vor und erläutert die wichtigsten Unterschiede zwischen ihnen, um Ingenieuren und Wartungspersonal das Verständnis und die Auswahl der geeigneten Wärmebildlösung zu erleichtern.
1. Grundprinzipien der Infrarot-Thermografie
Das Wesen der Wärmebildtechnik besteht darin, die für das menschliche Auge unsichtbare Infrarotstrahlung zu "sehen". Jedes Objekt über dem absoluten Nullpunkt sendet kontinuierlich Infrarotenergie aus, die von Wärmebildkameras erkannt und in sichtbare Wärmebilder umgewandelt wird.
Eine typische Wärmebildkamera arbeitet im Wesentlichen in folgenden Schritten:
- Infrarot-Erkennung: Ein Objektiv sammelt die Infrarotstrahlung von der Objektoberfläche und fokussiert sie auf eine Sensoranordnung
- Signalumwandlung: Der Sensor wandelt die Strahlungsintensität in elektrische Signale um, wobei unterschiedliche Strahlungsniveaus unterschiedlichen Temperaturen entsprechen
- Bilderzeugung: Durch Kalibrierung und Temperaturberechnung wird die Temperaturverteilung auf ein Pseudofarb- oder Graustufen-Wärmebild abgebildet
Auf dieser Grundlage gibt es in der Infrarot-Thermografie zwei Nutzungsansätze: die passive Thermografie (ohne externe Stimulation) und die aktive Thermografie (mit externer Energiezufuhr).
2. Passive Thermografie: Die primäre Lösung in industriellen Anwendungen
Die passive Thermografie erkennt Wärme, indem sie die natürliche Wärmestrahlung eines Objekts erfasst, ohne dass Wärme von außen zugeführt wird. Die Wärmebildkamera analysiert die statischen oder sich langsam verändernden Temperaturunterschiede, die bereits vor Ort vorhanden sind, und deckt so Anomalien auf. In Industrie- und Sicherheitsanwendungen hat sich die passive Thermografie zur Hauptlösung entwickelt.
1) Anwendungen in der Energiewirtschaft: Aufspüren versteckter Wärmequellen
In Stromerzeugungs-, -übertragungs- und -verteilungssystemen können schlechte elektrische Kontakte, unterdimensionierte Leiter oder lokale Überlastungen zu spürbaren Temperaturerhöhungen führen, die oft die ersten Warnzeichen für Ausfälle und Unfälle sind. Die passive Thermografie ermöglicht eine schnelle, berührungslose Inspektion zahlreicher elektrischer Knotenpunkte, ohne die Anlage abzuschalten.
Typische Anwendungen der passiven Thermografie in Stromversorgungssystemen sind
- Inspektionen von Umspannwerken und Schaltanlagen: Erkennung abnormaler Erwärmung in Sammelschienen, Unterbrechern und Trennschaltern zur rechtzeitigen Wartungsplanung
- Überprüfungen von Freileitungen und Anschlüssen: Erkennung abnormaler Temperaturerhöhungen an Klemmen, Anschlüssen und Befestigungselementen zur Verringerung des Risikos von Abbrand und Auslösung
- Überwachung von Verteilerschalttafeln und -räumen: Schnelles Screening zahlreicher Stromkreise in Niederspannungsschalttafeln und Verteilerkästen, wobei diejenigen mit thermischen Anomalien vorrangig behandelt werden
Die passive Thermografie lässt sich gut in die Routineinspektion integrieren. Diese Integration ermöglicht eine Trendanalyse im Zeitverlauf, um zwischen einem vorübergehenden Temperaturanstieg und einem anhaltenden oder sich verschlimmernden Temperaturanstieg zu unterscheiden.

2) Metallurgie und industrielle Fertigung: Inspektion während der Produktion
In Metallurgie- und Fertigungsumgebungen erzeugen die Anlagen während des Betriebs naturgemäß viel Wärme. Die passive Thermografie ermöglicht eine Zustandsbewertung der kritischen Komponenten, ohne die Produktion zu unterbrechen.
Zu den üblichen Anwendungen der passiven Thermografie in der industriellen Fertigung gehören:
- Überwachung von Elektromotoren und Lagern: Erkennung abnormaler Oberflächentemperaturen, die durch Überlast, Fehlausrichtung oder schlechte Schmierung verursacht werden
- Getriebe- und Getriebeinspektionen: Beobachtung von Temperaturmustern an Gehäusen zur Erkennung von schlechtem Zahneingriff oder mangelhafter Schmierung
- Kontrollen von Öfen und Hochtemperaturrohrleitungen: Bewertung der Isolierleistung und Identifizierung lokaler struktureller Schäden anhand der Oberflächentemperaturverteilung von metallurgischen Heizöfen, Wärmebehandlungsöfen und Hochtemperaturrohrleitungssystemen
Mithilfe der passiven Thermografie können Ingenieure durch die Analyse von Temperaturmustern Probleme schnell erkennen. Sofortige Maßnahmen sind erforderlich, wenn die Temperatur einer Komponente deutlich höher ist als die ähnlicher Einheiten oder historischer Referenzwerte.

3) Sicherheit und Überwachung: Identifizierung von Bedrohungen im Dunkeln
Wärmebildkameras bieten in schwach beleuchteten und stockdunklen Umgebungen deutliche Vorteile, da sie nicht auf sichtbares Licht angewiesen sind, sondern die Wärmestrahlung des Zielobjekts erfassen.
Zu den üblichen Sicherheitsanwendungen für passive Thermografie gehören:
- Perimeterschutz für kritische Einrichtungen: Erkennung von Eindringlingen während der Nachtstunden oder bei schlechtem Wetter, wodurch die blinden Flecken von Kameras mit sichtbarem Licht beseitigt werden
- Überwachung von Häfen und Flughäfen: Identifizierung von Wärmesignaturen von Menschen, Schiffen, Flugzeugen und Wildtieren aus großer Entfernung zur Unterstützung der Identifizierung und Alarmierung
- Sicherheit von Großanlagen im Freien: nächtliche Patrouillen in Chemiewerken, Tanklagern und Lagereinrichtungen, wo die Wärmebildtechnik hilft, verdächtige Aktivitäten und potenzielle Brandherde zu erkennen
Bei der passiven Thermografie in Sicherheitsanwendungen liegt der Schwerpunkt nicht auf der präzisen Temperaturmessung, sondern auf der Fähigkeit, Personen, Fahrzeuge und Objekte auf der Grundlage des Wärmekontrasts zu identifizieren, sowie auf der Widerstandsfähigkeit gegenüber Umgebungsstörungen.

4) Brandprävention und Frühwarnung: Erkennen von "Hot Spots" vor der Verbrennung
Viele Brände beginnen mit unentdeckter Überhitzung. Mit der passiven Thermografie können gefährliche heiße Stellen lange vor dem Auftreten von Flammen aufgedeckt werden, was ein entscheidendes Zeitfenster für präventive Maßnahmen darstellt.
Zu den typischen Anwendungen der passiven Thermografie zur Brandwarnung gehören:
- Lagerhäuser und Logistikzentren: Aufspüren abnormaler Wärmequellen in gestapelten Waren, elektrischer Infrastruktur oder Ladebereichen

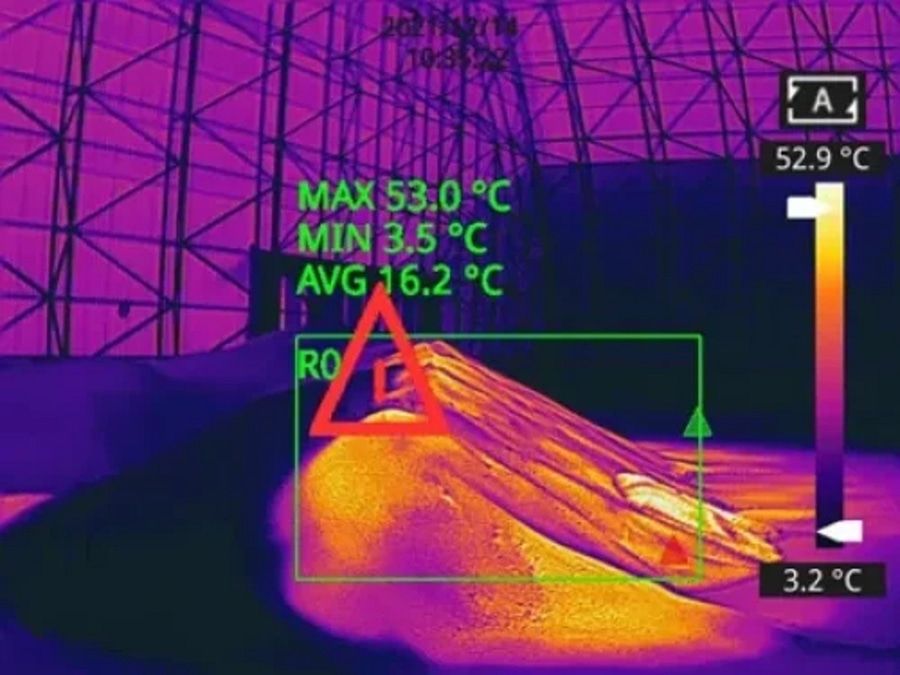

- Mülldeponien und Kohlehalden: kontinuierliche Überwachung der Oberflächentemperaturverteilung zur Identifizierung potenzieller Selbstentzündungspunkte, an denen die Gefahr einer Selbstentzündung besteht
- Batterie- und Ladeeinrichtungen: Überwachung von Ladebereichen für elektrische Geräte zur frühzeitigen Erkennung von überhitzten Batterien oder abnormalen Ladegeräten durch Wärmebilder
Die passive thermische Überwachung lässt sich gut mit Alarmsystemen kombinieren, die Alarm auslösen, wenn die Temperaturen festgelegte Schwellenwerte überschreiten oder anormale Hot-Spot-Muster auftreten, wodurch sich die Reaktionszeit entscheidend verkürzt.

5) Gebäudeinspektionen: Wärmeverluste sichtbar machen: Das Unsichtbare sichtbar machen
Im Bereich der Gebäudeenergieeffizienz und -diagnose bietet die passive Thermografie eine klare visuelle Darstellung von Wärmeverlusten in Gebäudeaußenwänden, Türen, Fenstern und Dachstrukturen.
Zu den typischen Anwendungen der passiven Thermografie bei Gebäudeinspektionen gehören:
- Bewertung der Dämmleistung von Außenwänden: Identifizierung von Dämmlücken, Konstruktionsfehlern und Wärmebrücken
- Überprüfung der Dichtigkeit von Fenster- und Türrahmen: Erkennen von Kaltluftinfiltrationen und Wärmeleckstellen anhand von Temperaturverteilungsmustern
- Erkennung von Dachleckagen und Feuchtigkeitsschäden: Erkennen, dass nasse Bereiche andere thermische Eigenschaften aufweisen als trockene, und Beurteilen anhand von Wärmebildmustern
Für den Betrieb und die Instandhaltung von Gebäuden bietet die passive Thermografie eine zerstörungsfreie und großflächige Diagnosemethode, mit der sich gezieltere Energiespar- und Instandhaltungspläne entwickeln lassen.

3. Aktive Thermografie: Anregungsbasierte Inspektion auf feine Defekte
Die aktive Thermografie ist eine weit verbreitete Technik der zerstörungsfreien Prüfung (NDT). Dabei wird dem Prüfobjekt externe Energie zugeführt, die kontrollierte thermische Veränderungen hervorruft. Anschließend wird mit Hilfe von Wärmebildkameras beobachtet, wie sich die Wärmewellen durch das Material ausbreiten und abschwächen und so innere Defekte aufdecken.
Zu den typischen Methoden der externen Anregung gehören:
- Optische Anregung: Verwendung von Blitzlampen, Halogenlampen oder Lasern zur Erzeugung kurzzeitiger oder periodischer Erwärmung (gepulste Thermografie, Lock-in-Thermografie)
- Konvektive Erwärmung: Verwendung von Heißluftströmen zur Erwärmung der Zieloberfläche und anschließende Analyse der Temperaturverteilung beim Abkühlen
- Ultraschall oder mechanische Anregung: Erzeugung einer lokalen Erwärmung im Material durch Methoden wie Ultraschallschwingungen und anschließende Erfassung dieser Wärmedifferenz durch Wärmebildgebung
Bei der aktiven Thermografie verlagert sich der Schwerpunkt auf das "dynamische thermische Verhalten" - Bereiche, die langsamer abkühlen oder sich schneller erwärmen, korrelieren oft mit inneren Hohlräumen, Bindungsstörungen oder Rissen.
Bei Bauteilen unmittelbar nach dem Schweißen lassen sich durch kurzzeitige externe Erwärmung interne Defekte wie Porosität, Risse und Schlackeneinschlüsse durch Beobachtung der Wärmeausbreitungsmuster erkennen. Bei Verbundwerkstoffen lassen sich durch gepulste thermische Anregung Delaminationen und Ablösungen erkennen. Solche Anwendungen werden zunehmend in der Luft- und Raumfahrt- sowie in der Automobilindustrie eingesetzt, wo die Unversehrtheit des Materials entscheidend ist.
4. Aktive Thermografie vs. Passive: Verständnis der Hauptunterschiede
Aus praktischer technischer Sicht spiegelt die Unterscheidung zwischen aktiver und passiver Thermografie eher unterschiedliche Nutzungsstrategien als grundlegend unterschiedliche Hardware wider. Dieselbe Infrarotkamera kann in Verbindung mit einer anderen externen Anregungs- und Datenverarbeitungssoftware sowohl passive als auch aktive Thermografie durchführen.
Dimension Passive Thermografie Aktive Thermografie
Wärmequelle Natürliche Wärmestrahlung, die vom Objekt unter tatsächlichen Betriebsbedingungen abgegeben wird Externe Energie (Licht, Wärme, Ultraschall), die auf das Objekt einwirkt, um eine kontrollierte thermische Veränderung zu erzeugen
Schwerpunkt der Analyse Oberflächen- oder oberflächennahe Temperaturverteilung und statische Hot Spots Auswirkungen interner Defekte auf die Ausbreitung von Wärmewellen; Schwerpunkt auf dynamische Prozesse
Typische Anwendungsszenarien Inspektion von Stromnetzen, Überwachung von Industrieanlagen, Sicherheitsüberwachung, Energieaudits von Gebäuden, Brandfrühwarnung Verbundwerkstoffe für die Luft- und Raumfahrt, Bewertung der Schweißnahtqualität, Prüfung von Klebeverbindungen
Systemkomplexität Relativ einfach; in der Regel werden nur die Wärmebildkamera und eine geeignete Optik benötigt Höher; erfordert kontrollierte Anregungsquelle, synchronisierte Erfassung und spezielle Datenverarbeitungsalgorithmen
Einsatz und Kosten Einfacher Einsatz; geeignet für großflächige Inspektion und kontinuierliche Online-Überwachung; geringere Gesamtkosten Anspruchsvolle Einsatzbedingungen und umfangreiche Inbetriebnahme; typischerweise für Labor- oder spezielle Prüfstationen reserviert
Erkennungsgeschwindigkeit Schnelle Inspektion; ermöglicht schnelles Scannen vieler Objekte oder großer Bereiche Erkennungszeit wird durch Anregung und Verarbeitung eingeschränkt; langsamerer Messzyklus
Erforderliches Fachwissen des Benutzers Erfordert eine Schulung zur Bedienung und Bildinterpretation, ist jedoch leicht erlernbar Erfordert einen professionellen NDT-Hintergrund für die Systemeinrichtung und die Interpretation der Ergebnisse
Standard-Wärmebildkameras arbeiten in der Regel im passiven Modus, da die meisten Anwendungen wie Energieversorgung, Industrie, Sicherheit und Gebäudediagnose bereits ausreichende natürliche Temperaturunterschiede aufweisen, so dass eine externe Anregung nicht erforderlich ist.
Daher sind für Unternehmen, die in diesen Bereichen Wärmebildlösungen einsetzen, leistungsstarke passive Systeme in der Regel wirtschaftlicher und einfacher zu installieren; spezialisierte aktive Thermografiesysteme sind hauptsächlich für High-End-ZfP-Anwendungen reserviert, die eine interne Fehlererkennung erfordern.
5. Empfehlungen für Passiv-Infrarotkameras von Raythink
Die Passiv-Infrarotkameras von Raythink verwenden ungekühlte VOx-Detektoren und fortschrittliche Bildverarbeitungsalgorithmen, um klare und genaue Wärmebilder unter verschiedenen Umgebungsbedingungen zu liefern. Zu den wichtigsten Vorteilen unserer Produkte gehören die Temperaturüberwachung in Echtzeit, die Möglichkeit der zerstörungsfreien Prüfung und der Betrieb bei jedem Wetter.
PD464T Dual-Spektrum Speed Dome-Kamera
FC465T Zwei-Spektrums-Bullet-Kamera
RM620 Handgehaltene Wärmebildkamera
TN220 Thermografie-Würfelkamera
6. Fazit
Passive und aktive Thermografie decken unterschiedliche Anwendungsbedürfnisse ab und konkurrieren nicht darum, wer fortschrittlicher ist. Leistungsstarke passive Wärmebildsysteme bieten das beste Gleichgewicht zwischen Einsatzkosten, Benutzerfreundlichkeit und praktischem Nutzen, was sie zur bevorzugten Wahl für die meisten Industrie- und Sicherheitsanwendungen macht. Raythink hat sich auf Passiv-Infrarot-Wärmebildlösungen spezialisiert, die an die realen Betriebsbedingungen in verschiedenen Branchen angepasst sind. Wenden Sie sich an das Expertenteam von Raythink, wenn Sie eine professionelle Beratung zur Systemauswahl und -einführung wünschen.
