Anwendung der Thermografie in der zerstörungsfreien Prüfung

{{{sourceTextContent.subTitle}}}

die zerstörungsfreie Prüfung (ZfP) hat sich zu einer wichtigen Methode zur Gewährleistung von Qualität und Sicherheit entwickelt

{{{sourceTextContent.description}}}

In Branchen wie der Fertigungsindustrie, der Luft- und Raumfahrt und dem Bauwesen wirkt sich die Sicherheit von Anlagen und Materialien direkt auf die Produktionseffizienz und die Betriebssicherheit aus. Die zerstörungsfreie Prüfung (ZfP), mit der potenzielle Defekte ohne Beschädigung des Objekts sofort erkannt werden können, hat sich zu einer entscheidenden Methode zur Gewährleistung von Qualität und Sicherheit entwickelt. Angesichts der wachsenden Nachfrage nach schnelleren Prüfgeschwindigkeiten, einem breiteren Erfassungsbereich und Echtzeit-Überwachungsmöglichkeiten wird die Infrarot-Thermografie als berührungslose, schnelle und visuelle Prüfmethode zu einer unverzichtbaren Ergänzung herkömmlicher ZfP-Techniken und bietet effiziente Lösungen für die frühzeitige Erkennung verborgener Mängel und anormaler Bedingungen.
1. Was ist NDT?
Die zerstörungsfreie Prüfung (ZfP) bezieht sich auf Inspektions- und Bewertungsmethoden, die innere und oberflächliche Defekte, strukturelle Bedingungen oder den Betriebszustand beurteilen, ohne die Struktur oder die Leistung des geprüften Objekts zu beschädigen. Zu den gängigen NDT-Methoden gehören Ultraschallprüfung, Durchstrahlungsprüfung, Magnetpulverprüfung, Eindringprüfung, Wirbelstromprüfung und Infrarot-Thermografie.

2. Was ist die zerstörungsfreie Thermografieprüfung?
1) Grundprinzipien
Die zerstörungsfreie Prüfung mittels Thermografie ist eine ZfP-Methode, die auf den Eigenschaften der Infrarotstrahlung von Objekten beruht. Alle Objekte, deren Temperatur über dem absoluten Nullpunkt liegt, strahlen kontinuierlich Infrarotenergie ab. Wenn innere Defekte, strukturelle Anomalien oder Schwankungen der thermischen Eigenschaften eines Objekts vorliegen, ändert sich seine Oberflächentemperaturverteilung entsprechend. Infrarot-Wärmebildkameras erfassen und visualisieren diese Temperaturunterschiede durch berührungslose Messung und wandeln unsichtbare thermische Informationen in intuitive Wärmebilder um. Dies ermöglicht die Analyse und Bewertung sowohl von Oberflächen- als auch von Untergrunddefekten des geprüften Objekts.
2) Prüfmethoden
Je nachdem, ob externe Wärmequellen erforderlich sind, wird die zerstörungsfreie Prüfung mit Infrarot-Thermografie typischerweise in passive und aktive Typen unterteilt.
Passive Thermografische zerstörungsfreie Prüfung:
Diese Methode nutzt die natürlichen Infrarotstrahlungseigenschaften des geprüften Objekts, um ein Wärmebild seiner Oberfläche zu erhalten, und analysiert das Wärmebild, um die erforderlichen Informationen abzuleiten.
Active Thermografie Zerstörungsfreie Prüfung:
Bei dieser Methode wird von außen Wärme zugeführt, um den Temperaturunterschied zwischen der Oberfläche des Objekts und seiner Umgebung zu vergrößern, so dass er für Infrarot-Wärmekameras ausreichend ausgeprägt ist, um ihn zu erkennen oder die Erkennungsgenauigkeit zu verbessern.
3. Vorteile und Grenzen der Thermografie in der zerstörungsfreien Prüfung
1) Vorteile
Non-Kontakt-Inspektion:
Die Infrarot-Thermografie in der zerstörungsfreien Prüfung ist eine berührungslose Messung, bei der Informationen über die Oberflächentemperatur ohne direkten Kontakt mit dem geprüften Objekt erfasst werden. Die Prüfung erfolgt ohne Beeinträchtigung der strukturellen Integrität oder der Materialeigenschaften, so dass mechanische Beschädigungen, Kontaminationsrisiken oder sekundäre Zerstörungen, die bei herkömmlichen kontaktbasierten Methoden auftreten können, vermieden werden. Dies macht es besonders geeignet für Prüfszenarien mit hohen Temperaturen, stromführenden elektrischen Systemen, rotierenden Geräten oder gefährlichen Umgebungen.
High Empfindlichkeit:
Mit der zerstörungsfreien Thermografie können subtile Temperaturschwankungen erfasst werden, die durch interne Defekte im Prüfobjekt verursacht werden. Diese hohe Empfindlichkeit gegenüber Temperaturunterschieden verschafft der Infrarot-Thermografie eindeutige Vorteile bei der frühzeitigen Erkennung von Defekten, der Bewertung der Qualitätskonstanz und der Vermeidung von Fehlerrisiken, was die Qualitätskontrolle und Fehlerdiagnose erheblich unterstützt.
High Effizienz der Inspektion:
Mit der zerstörungsfreien Thermografie können Informationen über die Temperaturverteilung im gesamten Prüfbereich in einem einzigen Bild erfasst werden, ohne dass eine Punkt-für-Punkt-Abtastung erforderlich ist, was eine Hochgeschwindigkeitsinspektion und eine breite Abdeckung ermöglicht. Diese Eigenschaft macht sie besonders geeignet für die Online-Qualitätsüberwachung großer Produktionslinien, das schnelle Screening von Chargenprodukten und die vorbeugende Wartung von Anlagen, wodurch die Fehlererkennung von der nachträglichen Erkennung auf die Prozessüberwachung verlagert werden kann.
2) Beschränkungen
Limited Erkennung von tiefsitzenden Defekten:
Die Infrarot-Thermografie spiegelt im Wesentlichen die Eigenschaften der Oberflächentemperaturverteilung des geprüften Objekts wider. Wenn sich innere Defekte in beträchtlicher Tiefe befinden und die Wärmeleitfähigkeit der Oberfläche nicht signifikant verändern, kann ihre Darstellung in Wärmebildern unzureichend ausgeprägt oder sogar schwierig direkt zu identifizieren sein. Daher muss die zerstörungsfreie Prüfung mit Thermografie zur Erkennung tiefer Risse oder komplexer innerer Strukturen in der Regel mit Ultraschall-, Durchstrahlungs- oder anderen ZfP-Methoden kombiniert werden, um eine umfassendere Fehlerbewertung zu erreichen.
Susceptibility zu Umweltbedingungen:
Externe Faktoren wie Schwankungen der Umgebungstemperatur, Sonneneinstrahlung, Windgeschwindigkeit und Luftfeuchtigkeit können die thermischen Infrarotdaten beeinträchtigen und die Stabilität und Genauigkeit der Temperaturmessungen beeinträchtigen. Reale Anwendungen der zerstörungsfreien Thermografie erfordern entweder kontrollierte Umgebungsbedingungen, die auf bestimmte Betriebsszenarien zugeschnitten sind, oder algorithmische Kompensations- und Datenkorrekturtechniken, um die Auswirkungen der Umgebungsbedingungen auf die Ergebnisse zu verringern.
Requirements für die Oberflächenbeschaffenheit der geprüften Objekte:
Die Oberflächenrauhigkeit, Emissionsgradvariationen und Reflexionseigenschaften des Prüfobjekts wirken sich direkt auf die Qualität des erfassten Infrarotstrahlungssignals aus. Daher ist es in der Regel notwendig, vor der Durchführung einer zerstörungsfreien Thermografieprüfung die Oberflächenbeschaffenheit des Prüfobjekts zu bewerten und geeignete Maßnahmen zur Korrektur des Emissionsgrads zu ergreifen, um die Zuverlässigkeit der Prüfergebnisse zu verbessern.
In den letzten Jahren hat sich die Technologie der zerstörungsfreien Prüfung mit Infrarot-Thermografie dank der kontinuierlichen Verbesserung der Leistung der Infrarot-Detektoren, der Bildverarbeitungsalgorithmen und der Systemintegrationsfähigkeiten rasant weiterentwickelt und ist allmählich zu einer wichtigen Ergänzung der herkömmlichen Prüfmethoden wie Laser- und Ultraschallprüfung geworden. Darüber hinaus kann diese Technologie mit anderen ZfP-Methoden integriert werden, um die Prüfgenauigkeit, Zuverlässigkeit und umfassende Diagnosefähigkeit weiter zu verbessern.
4. Anwendungen der Thermografie in der ZfP
1) Luft- und Raumfahrt
Die zerstörungsfreie Prüfung mit Thermografie wird häufig für die Inspektion kritischer Komponenten wie Verbundwerkstoffstrukturen und Triebwerksschaufeln in Luft- und Raumfahrzeugen eingesetzt. Sie identifiziert effektiv verborgene Defekte wie Delaminationen, Hohlräume und Risse. Durch die Erfassung von Unterschieden in der Wärmeleitung zwischen defekten Bereichen und normalen Materialien ermöglicht die zerstörungsfreie Prüfung mit Infrarot-Thermografie eine schnelle, berührungslose und demontagefreie Inspektion, die eine wichtige Rolle bei der Gewährleistung der strukturellen Integrität und Flugsicherheit in der Luft- und Raumfahrt spielt.

2) Elektrische Energiesysteme
Abnormale Wärmeentwicklung während des Betriebs elektrischer Geräte ist oft ein direkter Indikator für Fehler. Die zerstörungsfreie Thermografieprüfung kann für die Online-Inspektion von Transformatoren, Schaltanlagen, Kabeln, Sammelschienen und anderen Primärgeräten eingesetzt werden. Durch die Identifizierung lokaler Überhitzungsphänomene ermöglicht sie die rechtzeitige Erkennung potenzieller Gefahren wie schlechte Kontakte, Überlastungen und Isolationsalterung und ist damit ein wichtiges Instrument für die Zustandsüberwachung und vorbeugende Wartung in Stromversorgungssystemen.
es ermöglicht die rechtzeitige Erkennung potenzieller Gefahren wie schlechte Kontakte, Überlastungen und Isolationsalterung und dient als wichtiges Instrument für die Zustandsüberwachung und vorbeugende Wartung in Stromnetzen.

3) Erdöl- und petrochemische Industrie
Anlagen in der Erdöl- und petrochemischen Industrie arbeiten unter hohen Temperaturen, hohem Druck und korrosiven Bedingungen, was ein erhebliches Sicherheitsrisiko darstellt. Die Infrarot-Thermografie NDT ermöglicht eine berührungslose Online-Überwachung von Pipelines, Behältern und Reaktoren, wobei anormale Temperaturanstiege und ungleichmäßige Wärmeverteilung sofort erkannt werden. Dies liefert wichtige Daten für die Beurteilung des Anlagenzustands und für Wartungsentscheidungen und verringert das Risiko unerwarteter Ausfälle.

4) Bauwesen und Konstruktion
Im Bausektor wird die Thermografie in der zerstörungsfreien Prüfung hauptsächlich zur Inspektion von Gebäudehüllen und HLK-Systemen eingesetzt. Durch die Analyse der Temperaturverteilung auf der Gebäudeoberfläche können die Isolierleistung bewertet, undichte Stellen lokalisiert und strukturelle Mängel festgestellt werden. Bei Energieaudits und Inspektionen von HLK-Systemen hilft sie, Wärmebrücken und Anomalien beim Energieverbrauch zu entdecken und so die Energieeffizienz und Sicherheit von Gebäuden insgesamt zu verbessern.

5) Industrielle Fertigung

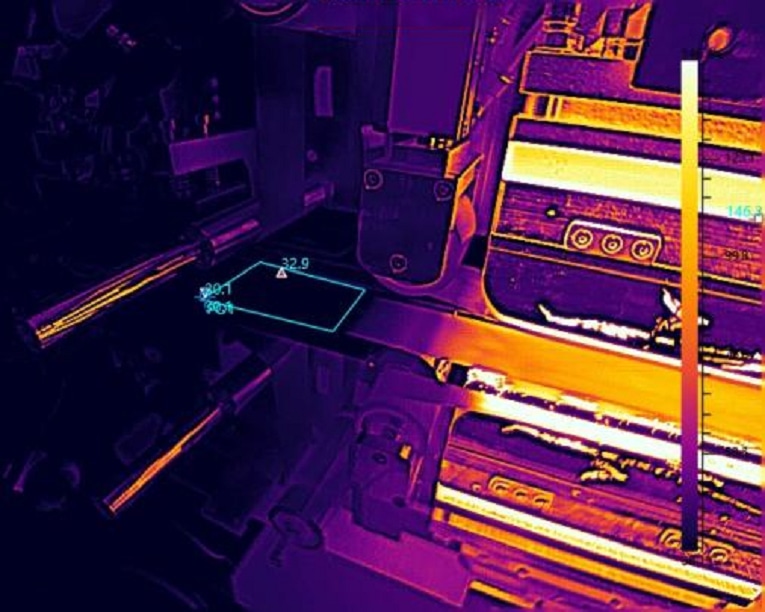

In der industriellen Fertigung kann die zerstörungsfreie Thermografie zur Überwachung des Betriebsstatus von Anlagen, zur Prüfung der Produktqualität und zur Analyse der Energieeffizienz eingesetzt werden. Durch die schnelle Identifizierung von Hot Spots und Prozessanomalien ermöglicht sie eine frühzeitige Fehlervorwarnung. In Verbindung mit der Analyse der thermischen Eigenschaften von Produkten unterstützt sie die Qualitätskontrolle und die Prozessoptimierung, wodurch die Produktionsstabilität und die Effizienz der Energienutzung verbessert werden.

6) Medizin und Gesundheitswesen
Im medizinischen Bereich wird die Infrarot-Thermografie vor allem zur Früherkennung von Krankheiten und zur Hilfsdiagnose eingesetzt. Pathologische Bereiche im menschlichen Körper weisen typischerweise Veränderungen des lokalen Stoffwechsels und der Durchblutung auf, was zu einer abnormalen Verteilung der Körperoberflächentemperatur führt. Durch die berührungslose Erfassung des thermischen Gleichgewichtszustands des menschlichen Körpers kann sie objektive Referenzdaten für die klinische Diagnose und die Bewertung der Behandlungswirksamkeit liefern.

5. Raythink Produktempfehlungen
RM600G Professionelle tragbare Wärmebildkamera
RT630 Experten-Wärmebildkamera
TN220 Thermografie-Würfelkamera
AT61 Motorisch fokussierbare Wärmebildkamera
TN460 Fest montierte Wärmebildkamera
6. Fazit
Als zerstörungsfreie Prüfmethode, die Temperaturfelder als Informationsträger nutzt, entwickelt sich die Infrarot-Thermografie zunehmend von einem Hilfsmittel zur Inspektion zu einer der Kerntechnologien in technischen Anwendungen. Ihre berührungslosen, hocheffizienten und visualisierenden Eigenschaften wandeln die zerstörungsfreie Prüfung von der "Nach-Ereignis-Bestimmung" zur "Prozessüberwachung" und "Frühwarnung" Mit der kontinuierlichen Verbesserung der Leistung von Infrarotdetektoren, der algorithmischen Fähigkeiten und der Systemintegrationsebenen wird die Anwendung der Thermografie in der ZfP bei komplexeren Betriebsbedingungen und in kritischen Industriezweigen einen größeren Nutzen bringen und eine zukunftsorientierte technische Unterstützung für die Anlagensicherheit, die Qualitätskontrolle und den zuverlässigen Betrieb bieten.
Raythink bietet zuverlässige, benutzerfreundliche Wärmebildkameras und umfassenden technischen Support für Anwender weltweit. Wenn Sie den Anwendungswert der Infrarot-Thermografie-NDT in bestimmten Szenarien erforschen oder nach Inspektionslösungen suchen, die auf Ihre Betriebsbedingungen zugeschnitten sind, wenden Sie sich bitte an Raythink, um gemeinsam effizientere und zuverlässigere NDT-Praxisansätze zu erkunden.
