Gekühlte vs. ungekühlte Infrarotdetektoren: Hauptunterschiede bei der Auswahl von Wärmebildkameras

{{{sourceTextContent.subTitle}}}

Bei der Auswahl von Wärmebildkameras ist der Typ des Infrarotdetektors oft der entscheidende Faktor für die Leistungsfähigkeit der Geräte und die geeigneten Anwendungsszenarien.

{{{sourceTextContent.description}}}

Bei der Auswahl von Wärmebildkameras ist der Typ des Infrarotdetektors oft der Schlüsselfaktor, der die Leistung der Geräte und die geeigneten Anwendungsszenarien bestimmt. In diesem Artikel werden die Unterschiede zwischen gekühlten und ungekühlten Infrarot-Focal-Plane-Arrays (IR FPAs) unter den Gesichtspunkten ihrer Klassifizierung, Arbeitsweise und Eigenschaften analysiert. Auf der Grundlage praktischer Erfordernisse wird außerdem ein Leitfaden für die Auswahl von Infrarot-Wärmebildkameras bereitgestellt, um den Benutzern zu helfen, fundierte Entscheidungen zu treffen und häufige Fallstricke zu vermeiden.
1. Funktionsprinzipien und Typen von Infrarot-Focal-Plane-Arrays
1) Grundlegendes Arbeitsprinzip
Ein Infrarot Focal Plane Array (IR FPA) integriert die photoelektrische Umwandlung und die Signalausleseverarbeitung. Es besteht aus Infrarotsensorelementen, die in einem bestimmten Muster angeordnet sind, und einer Signalverarbeitungseinheit. Das einfallende Infrarotlicht wird durch das optische System auf die Sensorelemente fokussiert. Die Sensorelemente wandeln die empfangene infrarote Strahlungsenergie durch photoelektrische Umwandlung in elektrische Signale um. Die Signalverarbeitungseinheit ist für die Integration, Verstärkung, Abtastung und Speicherung dieser elektrischen Signale zuständig. Schließlich werden diese Signale über einen Ausgangspuffer und ein Multiplexsystem an das Überwachungssystem weitergeleitet, so dass ein Infrarotbild angezeigt werden kann, das der tatsächlichen Szene entspricht.
2) Arten von Infrarot-Focal-Plane-Arrays
Infrarot Focal Plane Arrays (IR FPAs) können je nach Kühlungsbedarf als gekühlt oder ungekühlt klassifiziert werden.
A. Gekühlte Infrarot Focal Plane Arrays
Gekühlte Infrarot-Focal-Plane-Arrays basieren auf kryogener Kühltechnik und dem Prinzip der Photonendetektion. Sie benötigen eine Kühlvorrichtung zur Aufrechterhaltung einer Niedrigtemperaturumgebung, um eine hohe Leistung zu erzielen. Gekühlte IR-FPAs bieten eine hohe Empfindlichkeit und einen großen Erfassungsbereich und eignen sich besonders für Anwendungen wie Zielsuche und -verfolgung, Satellitenfernerkundung und wissenschaftliche Spitzenforschung. Allerdings sind gekühlte IR-FPAs aufgrund der Einschränkungen bei Kühlgeräten und -materialien mit höheren Kosten und einem höheren Stromverbrauch verbunden.
Kernmaterialien
Gekühlte IR-FPAs werden hauptsächlich aus zwei Arten von Materialien hergestellt: Quecksilber-Cadmium-Tellurid (HgCdTe) und Indium-Antimonid (InSb). Von diesen Materialien hat sich HgCdTe aufgrund seiner breiten Spektralempfindlichkeit, seiner hervorragenden Integrationsfähigkeit und seiner Eignung für die weltraumgestützte Fernerkundung zum vorherrschenden Material für Hochleistungs-Infrarotdetektoren entwickelt. InSb, bei dem häufig die Flip-Chip-Verbindungstechnologie zum Einsatz kommt, eignet sich aufgrund seiner höheren Ladungsträgerbeweglichkeit besonders gut für die Erkennung von Infrarotstrahlung im Bereich von 3-5 μm, wodurch es bei der dynamischen Zielsuche und -verfolgung außergewöhnlich gut abschneidet.

Photon M615L Mittelwellen-gekühltes Infrarot-Modul>>
B. Ungekühlte Infrarot-Focal-Plane-Arrays
Ungekühlte Infrarot Focal Plane Arrays (IR FPAs) bestehen aus pyroelektrischen Detektoren oder Mikrobolometern mit den entsprechenden Schaltungen und Systemen. Sie benötigen keine Kühlvorrichtung und können bei Raumtemperatur betrieben werden. Im Vergleich zu gekühlten Infrarot-Focal-Plane-Arrays bieten ungekühlte Typen deutliche Vorteile in Bezug auf Größe, Kosten und Lebensdauer, wodurch sie sich besonders für zivile Anwendungen eignen, bei denen Tragbarkeit und Kosteneffizienz von entscheidender Bedeutung sind, z. B. für industrielle Inspektionen, Sicherheitsüberwachung, Fahrassistenz und Unterhaltungselektronik.
Kernmaterialien
Derzeit konzentriert sich die Entwicklung ungekühlter Infrarot-Focal-Plane-Arrays hauptsächlich auf das langwellige Infrarotband (LWIR) von 8-14 μm. Die Leistung dieser Arrays hängt weitgehend von der Wahl des Materials ab, aus dem der Wärmesensor besteht. Unter den verwendeten Materialien ist Vanadiumoxid (VOx) weithin für seine hervorragende Empfindlichkeit und Temperaturmessgenauigkeit bekannt. Amorphes Silizium (α-Si) hat aufgrund seines ausgereiften Herstellungsverfahrens und seiner Eignung für die Großserienproduktion ebenfalls eine bedeutende Marktposition inne.

Ungekühltes Turing A640-Infrarotmodul (Temperaturmessung)>>
3) Gekühlte vs. ungekühlte Infrarot-Focal-Plane-Arrays
Gekühlte und ungekühlte Infrarot Focal Plane Arrays (IR FPAs) unterscheiden sich im strukturellen Aufbau, in den Schlüsselmaterialien und in den Herstellungsprozessen, was zu Unterschieden in ihren geeigneten Anwendungen führt. Die Hauptunterschiede liegen in mehreren Aspekten:
(1) Empfindlichkeit: Gekühlte IR-FPAs müssen in einer Niedrigtemperaturumgebung arbeiten, um Rauschen und Dunkelstrom, die durch thermische Erregung verursacht werden, zu unterdrücken und so eine höhere Nachweisempfindlichkeit und Bildqualität zu erreichen. Im Gegensatz dazu arbeiten ungekühlte IR-FPAs bei Raumtemperatur und sind, obwohl sie kein Kühlsystem benötigen, im Allgemeinen weniger empfindlich und zuverlässig.
(2) Preis: Gekühlte IR-FPAs sind teurer, da sie auf kryogene Kühlsysteme angewiesen sind und die Herstellungsprozesse für ihre Kernmaterialien komplexer sind. Im Vergleich dazu benötigen ungekühlte IR-FPAs keine Kühlkomponenten, haben niedrigere Herstellungskosten und sind daher kostengünstiger.
(3) Lebensdauer: Die Lebensdauer von gekühlten IR-FPAs wird häufig durch die Zuverlässigkeit des Kühlmechanismus begrenzt, was zu einer relativ kurzen Betriebsdauer führt. Ungekühlte IR-FPAs, die eine einfachere Struktur und keine mechanischen Kühleinheiten aufweisen, haben im Allgemeinen eine längere Gesamtlebensdauer. Ihre Empfindlichkeit kann jedoch mit der Alterung der Komponenten abnehmen.
2. Wie wählt man zwischen gekühlten und ungekühlten Wärmebildkameras?
Die Unterschiede in den Funktionsprinzipien, Materialien und Herstellungsverfahren zwischen gekühlten und ungekühlten Infrarot-Focal-Plane-Arrays führen zu erheblichen Unterschieden bei Wärmebildkameras in Bezug auf Empfindlichkeit, Stromverbrauch, Größe, Preis und Anwendungsszenarien. Bei der Auswahl einer Infrarot-Wärmebildkamera sollten die Benutzer daher ihre spezifischen Anwendungsbedürfnisse berücksichtigen und eine Bewertung anhand der folgenden Schlüsseldimensionen vornehmen:
1) Preis
Gekühlte Wärmebildkameras haben einen komplexeren Herstellungsprozess und erfordern teure, leistungsstarke Komponenten, was zu einem deutlich höheren Verkaufspreis führt als ungekühlte Modelle. Wenn Ihr Projektbudget begrenzt ist oder Ihre Anforderungen an die Abbildungsgenauigkeit relativ gering sind, bieten ungekühlte Wärmebildkameras ein besseres Preis-Leistungs-Verhältnis.
2) Lebensdauer
Die Lebensdauer von gekühlten Infrarot-Wärmebildkameras ist eng mit der Leistung ihres Kühlsystems verbunden. Ein Ausfall des Kühlers oder unsachgemäße Wartung kann sich direkt auf die Gesamtlebensdauer des Geräts auswirken. Im Gegensatz dazu sind ungekühlte Infrarot-Wärmebildkameras nicht auf ein Kühlsystem angewiesen und bieten daher eine längere Lebensdauer und bessere Langzeitstabilität. Ungekühlte Infrarot-Focal-Plane-Arrays haben zwar eine einfachere Struktur und keine mechanischen Kühleinheiten, was zu einer längeren Gesamtlebensdauer führt, aber auch ihre Empfindlichkeit nimmt mit dem Alter der Komponenten ab.
3) Empfindlichkeit
Gekühlte Infrarot-Wärmebildkameras bieten eine höhere Erkennungsempfindlichkeit und schnellere Reaktionszeiten, wodurch sie sich für anspruchsvolle Anwendungen wie die Identifizierung von Zielen über große Entfernungen und die Erkennung in sich schnell verändernden Umgebungen eignen. Ungekühlte Infrarot-Wärmebildkameras sind zwar etwas weniger empfindlich, ihre Leistung reicht jedoch für die Anforderungen der meisten Standardanwendungen aus, z. B. für die industrielle Inspektion und Sicherheitsüberwachung.
4) Stromverbrauch
Das von gekühlten Wärmebildkameras benötigte Kühlsystem muss ständig mit Strom versorgt werden, was zu einem höheren Gesamtstromverbrauch führt. Ungekühlte Wärmebildkameras hingegen benötigen kein zusätzliches Kühlsystem, verbrauchen weniger Strom und sind daher besser für stromsparende Anwendungen geeignet.
5) Größe
Gekühlte Wärmebildkameras sind aufgrund der Größe des Kühlmechanismus im Allgemeinen größer. Ungekühlte Wärmebildkameras haben eine kompaktere Struktur, wodurch sie sich leichter integrieren und portabel einsetzen lassen und eine größere Anwendungsflexibilität bieten.
6) Anwendungsbereiche
Gekühlte Wärmebildkameras eignen sich für High-End-Anwendungen, die eine hohe Bildqualität, Temperaturmessgenauigkeit und Reaktionsgeschwindigkeit erfordern, z. B:
Long - Zielsuche und -verfolgung im Nahbereich
Space-basierte Fernerkundung
Gas Erkennung
High-wissenschaftliche Forschung
..
Ungekühlte Infrarot-Wärmebildkameras sind dank ihrer Tragbarkeit, ihres geringen Stromverbrauchs und ihrer Kosteneffizienz in zivilen, industriellen und sicherheitstechnischen Anwendungen weit verbreitet, u. a. in den folgenden Bereichen
Industrial Inspektion

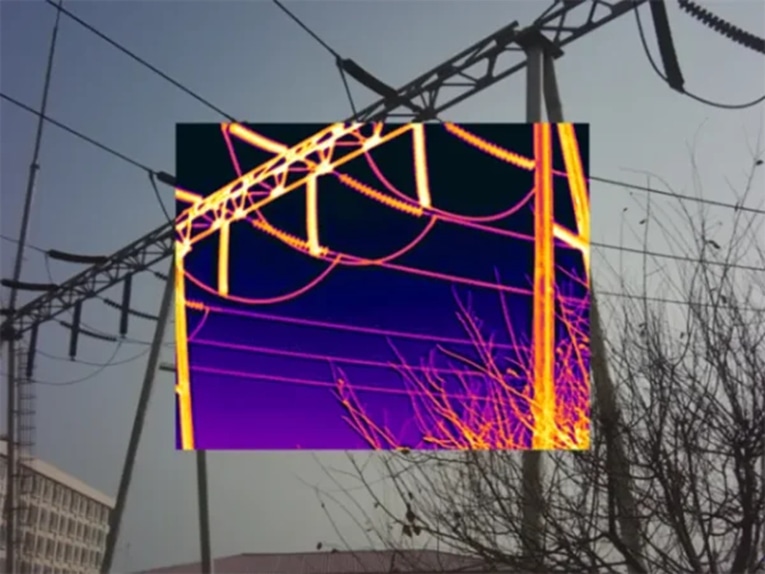

Electrical Inspektion
Building Inspektion
Security schutz
Automotive (Unterstütztes Fahren)
Firefighting und Rettung
Outdoor nachtsicht
Consumer elektronik
..
Eine umfassende Bewertung auf der Grundlage dieser Dimensionen kann den Nutzern helfen, ihre Bedürfnisse schnell mit der Produktleistung abzugleichen und so die Fallstricke einer Über- oder Unterspezifizierung zu vermeiden.
3. Schlussfolgerung
Gekühlte und ungekühlte Infrarot-Wärmebildkameras haben jeweils ihre eigenen Vorteile, und der Schlüssel liegt darin, eine fundierte Wahl auf der Grundlage des spezifischen Anwendungsszenarios und der Budgetanforderungen zu treffen.
Als professioneller Hersteller von Infrarot-Wärmebildkameras verfügt Raythink über umfangreiche Branchenerfahrung und ein breit gefächertes Produktportfolio und widmet sich der Bereitstellung effizienter und zuverlässiger Infrarot-Bildgebungslösungen für Anwender in verschiedenen Branchen. Wenn Sie mehr über unsere Produkte erfahren oder eine fachkundige Beratung bei der Auswahl erhalten möchten, nehmen Sie bitte Kontakt mit uns auf. Wir stehen Ihnen gerne zur Verfügung und helfen Ihnen bei der Auswahl der am besten geeigneten Wärmebildkamera für Ihre Anforderungen.
