Anwendung von Wärmebildkameras zur Gasdetektion in der Umweltüberwachung

{{{sourceTextContent.subTitle}}}

Gasdetektionskameras haben die Visualisierung unsichtbarer Gase ermöglicht, was sie zu einem wichtigen technischen Werkzeug für die Umweltüberwachung und den industriellen Betrieb und die Wartung macht.

{{{sourceTextContent.description}}}

In der industriellen Produktion, im Energietransport, in der Kühlkette und in anderen Bereichen ist das Austreten von flüchtigen organischen Verbindungen (VOC), Treibhausgasen (THG), Kältemitteln und anderen Gasen nicht mehr nur ein Problem der Produktion: Es beschleunigt nicht nur die globale Erwärmung und schädigt die Atmosphäre, sondern setzt auch die Mitarbeiter toxischen und gesundheitsschädlichen Risiken aus und verursacht enorme wirtschaftliche Verluste wie Umweltstrafen und ungeplante Ausfallzeiten für Unternehmen. Da die weltweiten Umweltvorschriften immer strenger werden, können herkömmliche Gasdetektionsmethoden die Anforderungen an eine effiziente, genaue und groß angelegte Überwachung nicht mehr erfüllen. Gasdetektionskameras haben die Visualisierung unsichtbarer Gase ermöglicht und sind damit zu einem wichtigen technischen Hilfsmittel für die Umweltüberwachung und den industriellen Betrieb und die Wartung geworden.
1. Grundprinzipien der Gasdetektion mit Wärmebildkameras
Warum können Infrarot-Wärmebildkameras Gase, die für das bloße Auge unsichtbar sind, genau erfassen? Dies beruht auf dem physikalischen Prinzip der Infrarotabsorptionseigenschaften von Gasen.
1）Wie Wärmebildkameras Gase erkennen
Alle Gasmoleküle besitzen ein einzigartiges Infrarotabsorptionsspektrum. Aufgrund von Unterschieden in der Molekülstruktur und den Schwingungsformen absorbieren verschiedene Gase Infrarotstrahlung bei bestimmten Wellenlängen und weisen somit charakteristische Infrarotspektraleigenschaften auf, die von Infrarot-Wärmebildkameras erfasst und identifiziert werden können.
Detectable Gase: Polare Moleküle (z. B. Kohlendioxid CO2, Methan CH4, Schwefelhexafluorid SF6, Kältemittel der R-Serie, Ammoniak NH3, Schwefeldioxid SO2, usw.). Diese Gase weisen eine starke Infrarotabsorption auf und dienen als primäre Nachweisziele der Infrarot-Thermografie und als wichtige Schadstoffe bei der Umweltüberwachung.
Undetectable Gase: Einatomige Moleküle (z. B. Helium He, Argon Ar, usw.) und unpolare zweiatomige Moleküle (z. B. Stickstoff N2, Sauerstoff O2, Wasserstoff H2, usw.). Diese Gase absorbieren vernachlässigbare Infrarotstrahlung und können mit der Infrarot-Thermografie nicht erfasst werden.

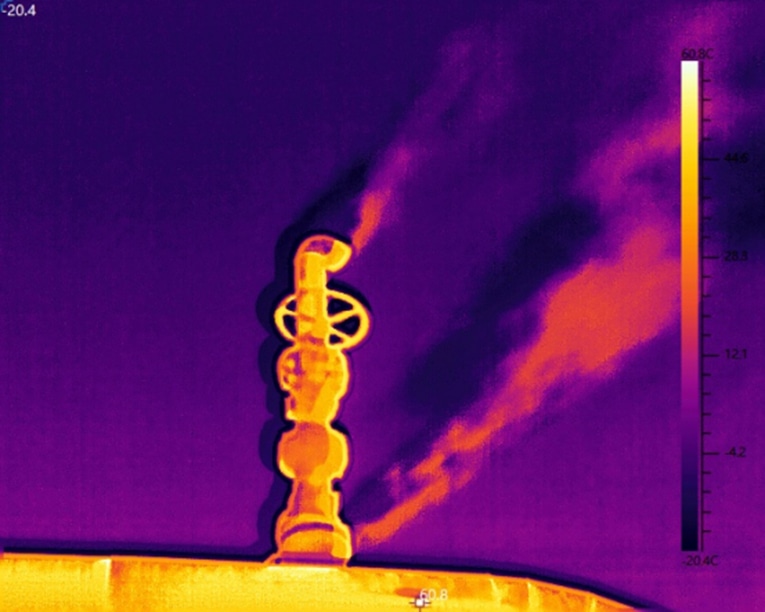

Tritt ein Gasleck auf, absorbiert das Gas die Infrarotstrahlung in dem betroffenen Bereich, wodurch die von der Wärmebildkamera erfasste Infrarotenergie unter den Umgebungswert sinkt. Dadurch entsteht ein ausgeprägtes dunkles oder farbiges, federartiges Muster im Wärmebild, das unsichtbare Lecks sichtbar macht und eine intuitive Visualisierung ermöglicht.
2）Wesentliche technische Vorteile
Im Vergleich zu herkömmlichen Detektionsmethoden bieten Gasbild-Wärmekameras deutliche Vorteile, die sich ideal für Umweltanwendungen eignen:
Non-Kontaktdetektion: Ermöglicht das Scannen über große Entfernungen und weite Bereiche, ohne dass man sich den Lecks nähern muss, und sorgt so für die Sicherheit der Bediener, insbesondere in Hochrisikobereichen wie Chemieanlagen und hoch gelegenen Pipelines.
Real-Zeit-Visualisierung: Zeigt Ort und Ausmaß der Leckage in Echtzeit an, um Leckagen genau zu lokalisieren und die geringe Effizienz herkömmlicher sondenbasierter Punkt-für-Punkt-Inspektionen zu überwinden.
Full-Szenarioabdeckung: Unterstützt die Inspektion von Ventilen, Flanschen, Messgeräten, Rohrleitungen, Lagertanks und nahezu allen industriellen Leckstellen und deckt damit den gesamten Bereich der Umweltüberwachung ab.
Non-intrusiver Betrieb: Die Inspektion unterbricht die Produktion nicht, ermöglicht eine Online-Anlagenüberwachung und vermeidet wirtschaftliche Verluste durch Abschaltungen.

2. Hauptanwendungen von Gasbild-Wärmebildkameras in der Umweltüberwachung
Gasbild-Wärmebildkameras finden breite Anwendung in der Umweltüberwachung, der industriellen Instandhaltung und der Einhaltung gesetzlicher Vorschriften und stellen eine wichtige Technologie zum Schutz der Luftqualität dar.
1）Identifizierung illegaler Gasemissionen
Umweltbehörden führen regelmäßige Kontrollen von Industrieabgasen und Gaslecks durch. Wärmebildkameras für Gase haben die herkömmliche Überwachung revolutioniert:
Quickly scannt leckanfällige Stellen wie Ventile, Flansche, Pipelines und Lagertanks und macht VOCs, Treibhausgase und andere Lecks visuell sichtbar, um illegale Emissionen genau zu identifizieren.
Eliminates verpasste Entdeckungen, Fehleinschätzungen und geringe Effizienz, die bei manuellen Inspektionen üblich sind, verbessern die Effizienz der Strafverfolgung erheblich und ermöglichen einen Wechsel von der manuellen zur technologiegestützten Umweltüberwachung.
Supports netzgestützte Luftüberwachung in Industriegebieten, schnelle Lokalisierung flüchtiger Emissionsquellen und Bereitstellung von Daten für die regionale Umweltpolitik.
2）Erkennung von Kältemittellecks
Kältemittel wie R-Serien-Kältemittel und SF6 sind hochwirksame Treibhausgase mit einem viel höheren Treibhauspotenzial (GWP) als CO2. Leckagen verursachen schwerwiegende Klimaschäden, und viele Kältemittel sind giftig oder entflammbar, was eine Gefahr für das Personal vor Ort darstellt.
Centralized Klimatisierungssysteme: Spürt Lecks in Kühlräumen und Kältemittelleitungen auf, um FCKW-Emissionen schnell zu beseitigen, die Freisetzung von Treibhausgasen zu verhindern und gleichzeitig die Effizienz des Systems zu gewährleisten.
Cold Kettenwartung: Identifiziert FCKW- oder NH3-Lecks in Kompressorräumen, Rohrleitungen und Ladebereichen, um die Einhaltung von Umweltvorschriften zu gewährleisten und Gefahren durch gefährliche Gase zu vermeiden.
Food Verarbeitungsanlagen: Identifiziert schnell Lecks in Kühlsystemen in Produktionsanlagen, Weinkellern und Gärbereichen, um sowohl Sicherheitsstandards als auch Umweltanforderungen zu erfüllen.
Herkömmliche Kältemittelerkennungsmethoden (visuelle Inspektion, Ölspurenkontrolle, Sondendetektoren) leiden unter geringer Effizienz, schlechter Lokalisierung und hohen Fehlerkennungsraten. Gasbild-Wärmebildkameras ermöglichen eine großflächige, schnelle und genaue Leckortung und sind damit die effiziente Lösung für die Erkennung von Kältemittellecks.

3）Überwachung industrieller Abgase und VOCs
In der Petrochemie, der Kohlechemie, der Beschichtung, der Druckindustrie und anderen Industriezweigen sind VOCs die wichtigsten Schadstoffe, die strengen Emissionskontrollen unterliegen und für die Einhaltung von Umweltauflagen oberste Priorität haben.
Detects VOC-Lecks in Produktionsbereichen, Lagertanks und Pipelines, identifiziert flüchtige Emissionen frühzeitig und hilft Unternehmen, Korrekturmaßnahmen zu ergreifen, um Umweltstrafen zu vermeiden.
Monitors die Emission von Luftschadstoffen wie Methan, Ethylen, Schwefeldioxid, Stickoxiden und Kohlenmonoxid und unterstützt Unternehmen bei der Einhaltung lokaler Umweltauflagen.
Identifies Leckagen beim Öl- und Gastransport, um Umweltverschmutzung und Sicherheitsrisiken durch flüchtige Kohlenwasserstoffemissionen zu vermeiden.
4）Überwachung der Reduzierung von Treibhausgasemissionen
Leckagen von Treibhausgasen wie Methan, CO2 und SF6 tragen wesentlich zur globalen Erwärmung bei. Gasbild-Wärmebildkameras unterstützen:
Methane Lecksuche in Öl- und Gasfeldern und Kohlebergwerken, genaue Lokalisierung von Emissionsquellen zur Unterstützung der Methanreduzierung.
SF6 Lecksuche in der Energiewirtschaft, um starke Treibhausgasemissionen zu verhindern und gleichzeitig den sicheren Betrieb von elektrischen Anlagen zu gewährleisten.
CO2 Lecküberwachung in Chemieanlagen, die Daten für die Kohlenstoffbuchhaltung und Initiativen zur Emissionsreduzierung liefert.
3. Raythink Produktempfehlungen

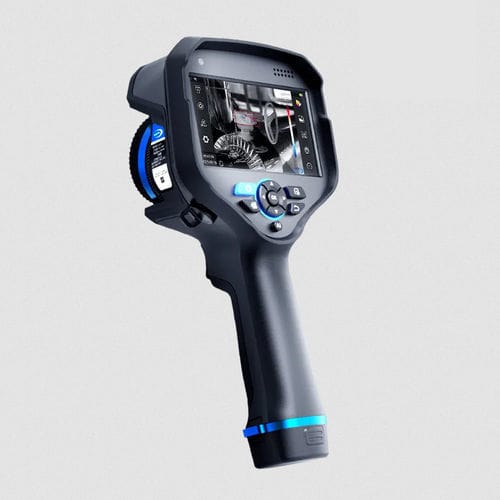

RG630C OGI Handgehaltene Kamera

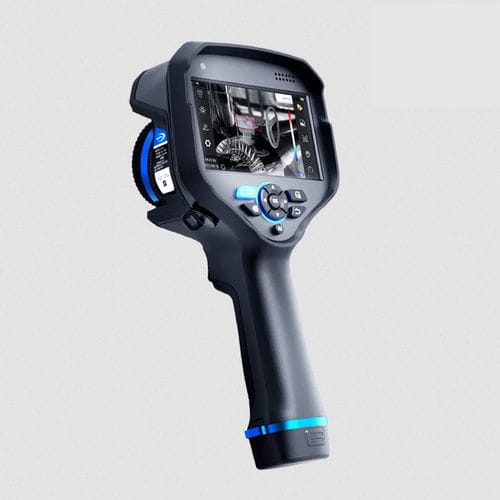

RG630F OGI Handgehaltene Kamera
TE464G1 Explosionsgeschützte Gas Imaging PTZ
Sie machen unsichtbare Gaslecks sichtbar und handhabbar und ermöglichen eine präzise Umweltüberwachung und einen effizienten industriellen Betrieb. Diese Geräte sind eine wichtige technologische Unterstützung für den Umweltschutz und eine nachhaltige Unternehmensentwicklung. Für maßgeschneiderte Lösungen zur Umweltüberwachung können Sie sich gerne an Raythink wenden.
