SWIR vs MWIR vs LWIR Wärmebildkameras

{{{sourceTextContent.subTitle}}}

die Technologien des kurzwelligen Infrarots (SWIR), des mittelwelligen Infrarots (MWIR) und des langwelligen Infrarots (LWIR), die jeweils unterschiedliche Wellenlängen aufweisen, haben einzigartige Anwendungsszenarien entwickelt.

{{{sourceTextContent.description}}}

In zivilen Anwendungen wie der industriellen Inspektion, der Sicherheitsüberwachung und der Umweltüberwachung sind Infrarot-Wärmebildkameras aufgrund ihrer Wahrnehmungsfähigkeiten, die über die des sichtbaren Lichts hinausgehen, zu einem zentralen Gerät geworden. Die Technologien für kurzwelliges Infrarot (SWIR), mittelwelliges Infrarot (MWIR) und langwelliges Infrarot (LWIR), die jeweils unterschiedliche Wellenlängenmerkmale aufweisen, haben einzigartige Anwendungsszenarien entwickelt. Dieser Artikel befasst sich eingehend mit den technischen Grundlagen, den Hauptmerkmalen und den zivilen Einsatzszenarien dieser drei Technologien, wobei ein besonderer Schwerpunkt auf den umfangreichen Anwendungswert langwelliger Infrarot-Wärmebildkameras liegt. Er soll als Leitfaden für die Auswahl von Geräten in verschiedenen Branchen dienen.
1. Definition und Reichweite der drei Kern-Infrarotbänder
Infrarotstrahlung bezieht sich auf elektromagnetische Wellen mit Wellenlängen zwischen 0,75 und 1000 μm. In der Wärmebildtechnik werden in der Regel drei atmosphärische Fenster mit hoher atmosphärischer Durchlässigkeit als Kernbetriebsbänder ausgewählt, wobei Bereiche mit starker Absorption durch Moleküle wie Wasserdampf und Kohlendioxid in der Atmosphäre vermieden werden, um eine stabile Abbildungsleistung zu gewährleisten.
Die Wellenlängenbereiche für die drei Kernbänder sind klar definiert:
Short-wave infrared (SWIR): 1-2,5 μm, ein Übergangsband zwischen sichtbarem Licht und dem mittelwelligen Infrarot.
Mid Welleninfrarot (MWIR): 3-5 μm, das Band, das von der Wärmestrahlung dominiert wird.
Long Welleninfrarot (LWIR): Wellenlängen von 8-14 μm, das wichtigste Band für Wärmestrahlung von Objekten bei Umgebungstemperatur und das am häufigsten verwendete Band für zivile Wärmebildanwendungen.
Diese Bandeinteilung ist zwar nicht absolut - Produkte verschiedener Hersteller können geringfügige Abweichungen aufweisen -, aber die Kernbereiche liegen durchweg im Bereich der atmosphärischen Transmissionsfenster. Dies gewährleistet eine effiziente Erfassung von Zielinformationen auch in komplexen Umgebungen.
2. SWIR-Wärmebildkamera: Hochauflösende Bildgebungstechnologie auf der Basis von reflektiertem Licht
1) Abbildungsprinzip und Hauptmerkmale
Das Abbildungsprinzip von Kurzwellen-Infrarotkameras ähnelt dem von herkömmlichen Kameras mit sichtbarem Licht. Ihre Hauptfunktion ist die Erkennung von Infrarotlicht, das von Zielen reflektiert wird, und nicht von der eigenen Wärmestrahlung der Objekte. Kurzwellen-Infrarotkameras sind auf externe Lichtquellen angewiesen, wie z. B. von der Sonne, dem Mond oder den Sternen ausgestrahltes Infrarotlicht oder aktive Beleuchtungen, die nach der Reflexion am Zielobjekt ein Bild erzeugen.
Zu den wichtigsten Merkmalen gehören:
High Bildauflösung mit außergewöhnlicher Detailwiedergabe, die ein mit sichtbarem Licht vergleichbares Seherlebnis bietet.
Ability kann bestimmte Materialien wie Siliziumwafer, Glas, Rauch und Dunst durchdringen und ist damit ideal für zerstörungsfreie Prüfungen in komplexen Umgebungen.
Core Sensoren verwenden überwiegend Indium-Gallium-Arsenid (InGaAs), das schnelle Reaktionszeiten und einen stabilen Betrieb bei Raumtemperatur ermöglicht.
2) Typische Anwendungen
Industrial Inspektion: Defekterkennung in Halbleiterwafern, Qualitätsprüfung von Solarzellen und Lötstelleninspektion auf elektronischen Leiterplatten - wobei die Fähigkeit, Siliziummaterialien zu durchdringen, für zerstörungsfreie Prüfungen genutzt wird.
Agricultural und Lebensmittelinspektion: Identifizierung von verschimmelten Körnern und Erkennung von inneren Druckstellen in Früchten - Unterscheidung von Unterschieden in der Materialzusammensetzung durch kurzwellige Infrarot-Spektralmerkmale.
3. MWIR-Wärmebildkamera: Wärmestrahlungs-Bildgebungstechnologie mit Fokus auf Hochtemperatur-Ziele
1) Bildgebungsprinzip und Hauptmerkmale
Mittelwellige Infrarotkameras erkennen in erster Linie die Wärmestrahlung eines Objekts und sind besonders empfindlich für die Wärmeabstrahlung von Objekten mit hoher Temperatur. Nach dem Planck'schen Gesetz konzentriert sich die Strahlungsspitze von Objekten mit hoher Temperatur im mittleren Infrarotband. Daher können MWIR-Kameras, die in diesem Band arbeiten, die thermischen Signale von Hochtemperaturzielen mit hoher Signalintensität und starken Anti-Interferenz-Fähigkeiten effizient erfassen.
Zu ihren wichtigsten Merkmalen gehören:
No Externe Lichtquelle erforderlich; die Bildgebung beruht ausschließlich auf der Wärmestrahlung des Ziels, was den Betrieb in völliger Dunkelheit ermöglicht.
Sensitive auf Temperaturschwankungen, in der Lage, subtile Temperaturunterschiede zu erkennen, geeignet für die präzise Identifizierung von Hochtemperaturzielen.
Good atmosphärische Transmission, geeignet für die Detektion auf mittlere bis große Entfernungen mit weniger Störungen durch Wasserdampf und Aerosole im Vergleich zu langwelligem Infrarot.
2) Typische Anwendungen
Remote Überwachung von Hochtemperaturzielen: Temperaturüberwachung von Industrieöfen und -kesseln; Ferninspektion von Hochtemperaturanlagen in der Energiewirtschaft, um zu vermeiden, dass das Personal Risiken durch hohe Temperaturen ausgesetzt wird.
Environmental Überwachung: Systeme zur Überwachung vulkanischer Aktivitäten und zur frühzeitigen Warnung vor Waldbränden erfassen Signale von Hochtemperatur-Wärmequellen und liefern Daten zur Katastrophenprävention und -minderung.

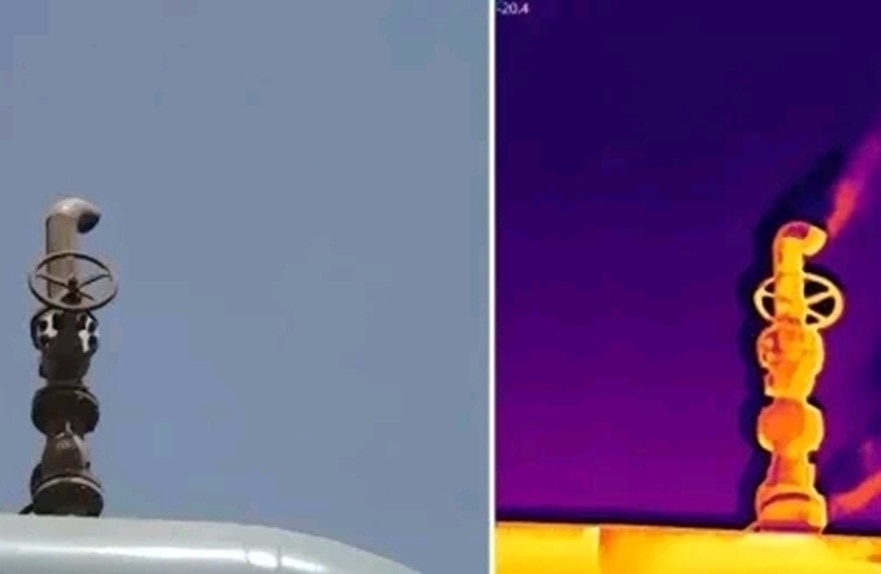

Gas Lecksuche: In der Öl- und Gasindustrie werden sie zur Erkennung von Kohlenwasserstoffgaslecks wie Methan und Propan eingesetzt. Durch die Absorptionseigenschaften des Gases im mittelwelligen Infrarotspektrum wird ein klares Bild erzielt, das die Sicherheit der industriellen Produktion gewährleistet.

3) Verwandte Produkte von Raythink
Photon M615L Mittelwelliges gekühltes Infrarotmodul
Photon M615S Mittelwellig gekühltes Infrarot-Modul
Photon H615 Mittelwelliges HOT-gekühltes Infrarot-Modul
4. LWIR-Wärmebildkamera: Allzweck-Wärmebildtechnologie für Szenarien mit Umgebungstemperatur
Der Hauptvorteil der Langwellen-Infrarotkamera liegt in der präzisen Erfassung von Wärmestrahlungssignalen von Objekten bei Umgebungstemperaturen (-20°C bis 150°C). Nach dem Wien'schen Verschiebungsgesetz liegen die Spitzen der Wärmestrahlung von Objekten mit Umgebungstemperatur - wie Menschen, Gebäuden und Maschinen - genau im langwelligen Infrarotband von 8-14μm, was sie zur idealen Technologie für die Wahrnehmung der Umgebungstemperatur macht.
1) Bildgebungsprinzip und Hauptmerkmale
Langwellige IR-Kameras erzeugen Bilder, indem sie die von den Objekten selbst abgegebene Wärmestrahlung erfassen und keine externe Lichtquelle benötigen. Sie arbeiten selbst bei völliger Dunkelheit, dichtem Rauch, starkem Nebel und anderen schwierigen Umgebungen zuverlässig. Zu den wichtigsten Merkmalen gehören:
High Empfindlichkeit für Objekte mit Umgebungstemperatur: Außergewöhnliche Fähigkeit zur Erfassung der Wärmestrahlung von Objekten wie menschlichen Körpern (36-37 °C), Gebäuden (Raumtemperatur) und Industrieanlagen (die bei Umgebungstemperatur arbeiten).
Strong Anpassungsfähigkeit an die Umgebung: Das langwellige Infrarotband wird durch atmosphärische Streuung nur minimal beeinträchtigt und ermöglicht das Durchdringen von dichtem Rauch, Nebel, Staub und anderen Hindernissen, wodurch es sich für Einsätze unter komplexen meteorologischen Bedingungen eignet.
Mature Technologie und Kostenfreundlichkeit: Durch die Verwendung von ungekühlten Detektoren wie Vanadiumoxid (VOx) und amorphem Silizium (a-Si) zeichnet sich das Gerät durch kompakte Größe und geringen Stromverbrauch aus und kann in verschiedenen Konfigurationen montiert werden, z. B. in der Hand, fest installiert oder in Fahrzeugen.
Stable Bildgebung ohne Störungen: Unbeeinflusst von starkem Sonnenlicht, Reflexionen oder anderen Umgebungslichtquellen liefert das Gerät Tag und Nacht eine gleichbleibende Bildqualität für den Betrieb bei jedem Wetter.
2) Typische Anwendungen
Gebäudediagnostik: Verbesserung der Energieeffizienz und Sicherheit
Insulation Inspektion von Schichten: Lokalisiert schnell beschädigte, hohle oder abgelöste Bereiche in Wand- und Dachisolierungsschichten, um Energieverschwendung zu vermeiden und eine Grundlage für energiesparende Nachrüstungen zu schaffen.

Electrical Sicherheit: Erkennt abnormale Erwärmung in Gebäudestromkreisen, Schaltern und Verteilerkästen und warnt frühzeitig vor Kurzschlüssen, Überlastungen und anderen Gefahren, um Brände zu verhindern.
Leak Erkennung: Identifiziert verborgene Lecks in Dächern und Wänden durch die Aufnahme klarer Wärmebilder aufgrund der unterschiedlichen Wärmeleitfähigkeit von Feuchtigkeit im Vergleich zu den umgebenden Materialien und senkt so die Reparaturkosten.

Industrielle vorausschauende Wartung: Verringerung der Ausfallraten von Anlagen
Mechanical Inspektion von Bauteilen: Wärmeerkennung in rotierenden Maschinen wie Motoren, Lagern und Getrieben, um Probleme wie unzureichende Schmierung und Verschleiß zu erkennen und so die Lebensdauer der Anlagen zu verlängern.
Metallurgical und chemische Industrie: Überwachung der Temperaturverteilung in Rohrleitungen und Behältern zur Vermeidung von Sicherheitsvorfällen durch lokale Überhitzung und zur Gewährleistung der Produktionskontinuität.
Electrical Anlageninspektion: Temperaturüberwachung elektrischer Komponenten wie Transformatoren, Schaltanlagen und Kabelverbindungen zur frühzeitigen Erkennung von Problemen wie schlechtem Kontakt oder Überlastung, um ein Durchbrennen der Geräte zu verhindern.

Brandbekämpfung: Leben retten
Fire Erkennung von Brandherden: Durchdringt dichten Rauch, um Brandherde und Ausbreitungsrichtungen zu identifizieren, so dass die Feuerwehr wissenschaftliche Löschstrategien entwickeln kann.
Trapped Personensuche und -rettung: Erfasst menschliche Wärmestrahlungssignale, um verschüttete Personen in rauchgefüllten Umgebungen schnell zu lokalisieren und die Rettungseffizienz zu erhöhen.
Post-Katastrophengefahreninspektion: Erkennt nach der Brandbekämpfung versteckte Brandherde in Wänden und Trümmern, um ein Wiederaufflammen zu verhindern.
Sicherheitsüberwachung und Automotive ADAS: Erweiterung der Wahrnehmungsgrenzen
Security Überwachung: Ermöglicht eine lichtfreie Überwachung bei Nacht und unter ungünstigen Wetterbedingungen und identifiziert Eindringlinge und anormale, sich bewegende Ziele genau. Geeignet für den Sicherheitsschutz auf dem Campus, in Außenbereichen und kritischen Einrichtungen.

Automotive ADAS: Als Kernsensor für autonome Fahrassistenzsysteme erkennen langwellige Infrarot-Wärmebildkameras Ziele wie Fußgänger, nicht-motorisierte Fahrzeuge und Hindernisse. Sie bieten eine stabile Erkennung auch bei starker Blendung oder bei Regen/Nebel und erhöhen so die Fahrsicherheit.
3) Raythink Verwandte Produkte

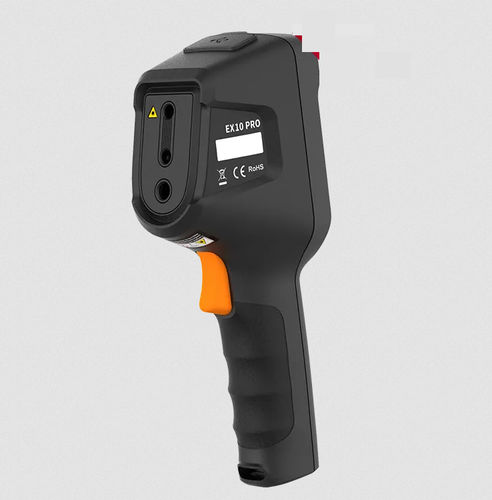

Handgehaltene Thermografie-Kamera
Feststehende Thermografie-Kamera
Infrarot-Panoramakamera
5. Vergleich der drei wichtigsten Bandbreitentechnologien und Empfehlungen für die Auswahl
Technologie Typ Kernvorteile Kernanwendungen Hauptauswahlfaktoren
SWIR (Kurzwelliges Infrarot) Hohe Auflösung, starke Durchdringung Halbleiterinspektion, Screening in der Landwirtschaft Externe Lichtquellenbedingungen, Eigenschaften des Zielmaterials
MWIR (Mid-Wave Infrared) Hohe Temperaturempfindlichkeit, Detektion über mittlere bis große Entfernungen Gaslecksuche, Überwachung von Hochtemperaturgeräten Zieltemperatur, Anforderungen an den Detektionsabstand
LWIR (Long-Wave Infrared) Erkennung von Umgebungstemperaturen, hohe Anpassungsfähigkeit an Umgebungsbedingungen Gebäudediagnose, industrielle Anwendungen, Brandbekämpfung, Sicherheit und ADAS Temperaturauflösung, Anpassungsfähigkeit an Umgebungsbedingungen, Montagekonfiguration
Für die meisten zivilen Anwendungen sind langwellige Infrarot-Wärmebildkameras aufgrund ihrer Kompatibilität mit Umgebungstemperaturen, ihres Allwetterbetriebs und ihrer Kosteneffizienz die bevorzugte Lösung. Mittelwelliges Infrarot ist die bessere Wahl für die Erkennung von Zielen mit hohen Temperaturen oder für die Erkennung von Zielen mit mittlerer bis großer Reichweite. Kurzwelliges Infrarot hingegen ist ideal für Szenarien, die eine hochauflösende Bildgebung oder das Durchdringen bestimmter Materialien erfordern.
Als professioneller Hersteller von Infrarot-Wärmebildkameras hat Raythink Produkte auf den Markt gebracht, die das SWIR-, MWIR- und LWIR-Band abdecken, darunter tragbare Wärmebildkameras, fest installierte Wärmebildkameras und Panoramakameras. Diese Lösungen erfüllen die individuellen Anforderungen verschiedener Branchen wie Industrie, Sicherheit, Brandbekämpfung und Bauwesen. Für eine spezifische Produktauswahl oder technische Lösungen wenden Sie sich bitte an das professionelle Team von Raythink, um weitere Einzelheiten zu erfahren.
