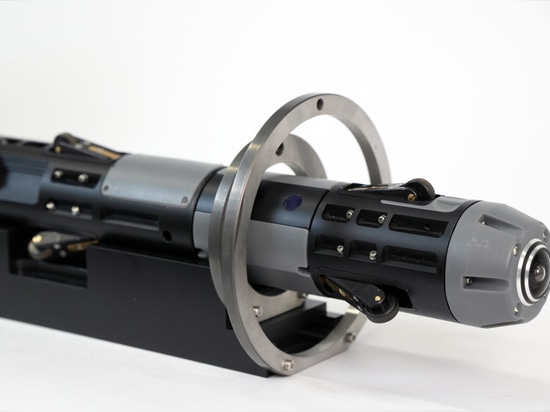

Selbstfahrendes System zur Prüfung des Innendurchmessers von Rohren
{{{sourceTextContent.subTitle}}}
Wir verbessern und erweitern ständig unser Angebot an Geräten zur Messung von Innendurchmessern. Das Design eines solchen neuen Systems zur Messung des Innendurchmessers von Rohren ist unten dargestellt.
{{{sourceTextContent.description}}}
Wir verbessern und erweitern ständig unser Angebot an Geräten zur Messung von Innendurchmessern. Das Design eines solchen neuen Systems zur Messung des Innendurchmessers von Rohren ist unten dargestellt.

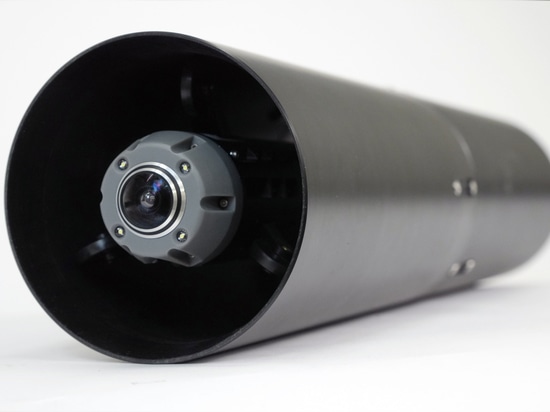

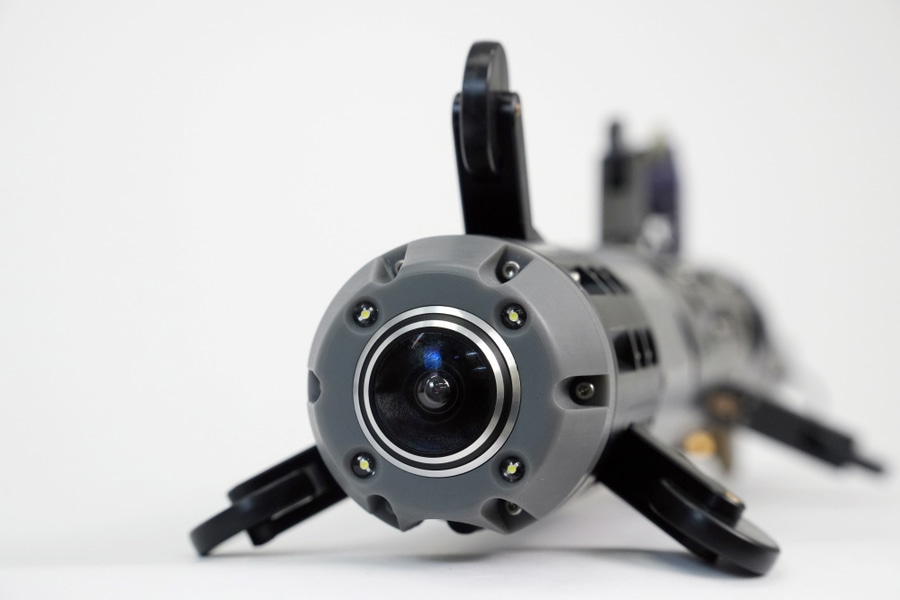

Das Modul wird im Inneren des Rohres platziert, der Abstand zwischen den gemessenen Abschnitten wird im Steuerprogramm festgelegt. Das Modul fährt sequenziell zu den erforderlichen Kontrollpositionen. Rotierende Lasersensoren messen den Abstand zur Oberfläche des Rohres. Die Polarkoordinaten der Oberfläche (der von den Sensoren gemessene Abstand zur Drehachse und der entsprechende Drehwinkel) werden an den PC übertragen. Die Bilder der inneren Oberfläche werden auf einer Speicherkarte gespeichert und dann auf einen Computer übertragen.
Das Programm steuert die Kalibrierung des Systems und den Scanvorgang, erstellt ein 3D-Modell der Oberfläche in Echtzeit, vergleicht das resultierende Modell mit dem idealen Modell und ermöglicht Messungen von Verschleiß und geometrischen Parametern an jedem beliebigen Querschnitt des Rohrs.
